Modul Relai COFDM Rep1

 — Demodulasi dan modulasi ulang COFDM
    — Transfer sinyal stabil di NLOS dan pergerakan kecepatan tinggi
    — Frekuensi kerja yang dapat disesuaikan, lebar pita, daya transmisi, dll

Modul Relai Rep1 menerima sinyal COFDM dari dua antena(bisa menggunakannya juga) dan mendemodulasi itu, Kemudian memodulasi ulang dan mentransmisikan. Modul relai dapat menemukan dan mengunci secara otomatis ke transmisi yang masuk dengan cepat sesuai dengan frekuensi dan bandwidth yang telah ditentukan sebelumnya.

Spesifikasi:

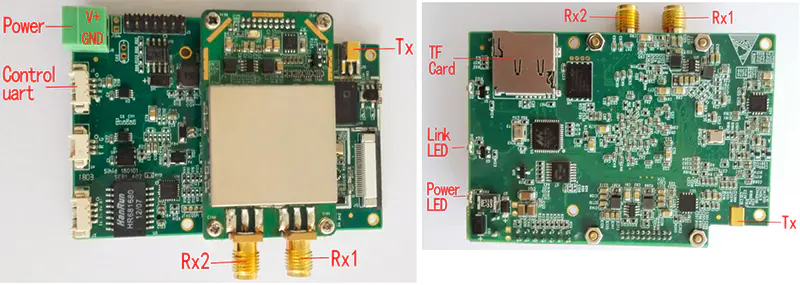

IO

RF masukan	Dua perempuan SMA
keluaran RF	dan kemudian data port jaringan ditransmisikan
kontrol uart	4Konektor PIN PH1.25mm
Daya masuk	2Konektor PIN PH2.54mm phenix
Kartu TF	Untuk pembaruan firmware
Kekuasaan dipimpin	dipimpin merah, cahaya konstan saat perangkat dinyatakan normal
Tautan dipimpin	dipimpin hijau, berkedip saat mentransmisikan data yang diterima

Demodulasi dan Modulasi

Format Modulasi	COFDM(DVB-T)
Operator	2K
Bandwidth	Konektor XT30PW-M, Konektor XT30PW-M
FEC	1/2, 2/3, 3/4, 5/6, 7/8
Interval penjaga	1/32, 1/16, 1/8, 1/4
Konstelasi	QPSK, 16QAM, 64QAM
Bitrate	0.5Konektor XT30PW-M

RF Diterima

Band frekuensi	160MHz ~ 860MHz
Ukuran Langkah Tuning	1KHz
Kepekaan	-97±1dBm(BW=8MHz, QPSK, CR=2/3, GI=1/16) untuk satu saluran dan tambahkan 3dBm untuk dua saluran

RF Ditransmisikan

Band frekuensi	200MHz~2300MHz(band lain dapat didukung dengan manufaktur khusus)
Ukuran Langkah Tuning	1KHz
Matikan listrik	Dapat dikonfigurasi, maksimum -5dBm(tunduk pada frekuensi)

Pemantauan dan kontrol
Pengaturan komprehensif dengan Panel Konfigurasi kami atau perangkat lain melalui kontrol uart. Dengan panel konfigurasi scona atau sconc kami, parameter berikut dapat diatur:
– Frekuensi menerima(f1) dan bandwidth(B1)
– Frekuensi yang ditransmisikan(F2), Bandwidth(B2), fec, Interval penjaga, daya konstelasi dan transmisi

kisaran suhu
@ 50I: 0° hingga +70°C Ambien
Penyimpanan: @ 50I

Persyaratan daya
@ 50I: 7~24VDC
Konsumsi daya: <250mA@12V

Karakter fisik
Ukuran: 73x51x15mm (@ 50I)

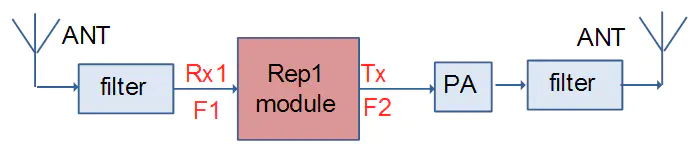

Blok aplikasi
