वायरलेस वीडियो ट्रांसमीटर एचडी के लिए उपयोगकर्ता पुस्तिका

अस्वीकरण

• कृपया उपयोग से पहले उपयोगकर्ता मैनुअल को ध्यान से पढ़ें. चेतावनियों पर अवश्य ध्यान दें और सभी बिंदुओं को पूरी तरह से समझें.
• कृपया स्थानीय रेडियो फ्रीक्वेंसी प्रबंधन नियमों का सख्ती से पालन करें.
• कृपया इस उत्पाद का उपयोग करने के लिए मैनुअल में दिए गए इंस्टॉलेशन चरणों का पालन करें. हमारी कंपनी और एजेंट उपयोगकर्ताओं की स्थापना और संशोधन के कारण उपकरण या कर्मियों की क्षति के लिए कानूनी जिम्मेदारी नहीं लेंगे.
• इस मैनुअल का कॉपीराइट ग्रेट मेनलिंक टेक कंपनी का है।, लिमिटेड. लिखित सहमति के बिना कोई भी प्रतिलिपियाँ नहीं बना सकता.

सावधान

स्थापना पर ध्यान दें

1. बिजली चालू करने से पहले, सुनिश्चित करें कि एंटीना कनेक्शन विश्वसनीय है . अन्यथा, इससे डिवाइस को नुकसान होगा.

2. सुनिश्चित करें कि वोल्टेज उपयोग की सीमा के भीतर है.

3. कृपया अपने ड्रोन के सभी इलेक्ट्रॉनिक उपकरणों की ईएमसी पर ध्यान दें.

4. यह अनुशंसा की जाती है कि एंटीना को नीचे की ओर स्थापित किया जाना चाहिए और एंटीना को ड्रोन पर धातु से दूर रखना चाहिए.

5. मिलान करने वाले एंटीना का उपयोग करना सुनिश्चित करें.

उपयोग से पहले

1. सुनिश्चित करें कि सभी केबल सही ढंग से और मजबूती से जुड़े हुए हैं.

2. कोई विदेशी वस्तु नहीं (उदाहरण के लिए:. तरल पदार्थ, रेत, आदि।) डिवाइस के अंदर डाला जा सकता है.

3. यह 15 डिवाइस को शुरू होने में कुछ सेकंड लगते हैं. जब तक डिवाइस बूटिंग समाप्त नहीं कर लेता तब तक वीडियो और डेटा स्थानांतरित नहीं किया जा सकता.

4. कृपया सुनिश्चित करें कि जिस वातावरण में उपकरण का उपयोग किया जाता है वह अन्य विद्युत चुम्बकीय हस्तक्षेप से मुक्त है.

5. जब सिग्नल कमजोर हो जाता है, आप एंटीना की दिशा बदलकर प्रभाव में सुधार कर सकते हैं.

पैकिंग सूची

डिवाइस एक्स 2

अवलोकन

हाल के वर्षों में उद्योग ड्रोन बाजार बहुत तेजी से विकसित हो रहा है। ड्रोन की लड़ाई का समय और दूरी लगातार लंबी होती जा रही है. एमके22/एमके55, एक लंबी दूरी की वायरलेस ट्रांसमिशन प्रणाली, वीटीओएल फिक्स्ड विंग और अन्य लंबी दूरी के ड्रोन के लिए डिज़ाइन किया गया है. सिस्टम वीडियो प्रसारित कर सकता है, लड़ाई नियंत्रण डेटा, जिम्बल नियंत्रण डेटा, और आरसी डेटा एक साथ. उच्च स्तरीय एकीकरण और शक्तिशाली कार्य के लाभ के साथ, एमके22/एमके55 लंबी दूरी की ट्रांसमिशन आवश्यकताओं को पूरा करने के लिए एक विशिष्ट अच्छा उत्पाद है.

दो आवृत्ति बैंड हैं——800 मेगाहर्ट्ज、1.4गीगाहर्ट्ज़ और 2.4 गीगाहर्ट्ज़. उपयोगकर्ता अपनी आवश्यकता के अनुसार चयन कर सकते हैं. कृपया स्थानीय नियमों के अनुसार उपयुक्त फ़्रीक्वेंसी बैंड चुनें.

MK22 22 किमी तक डेटा और वीडियो प्रसारित कर सकता है, MK55 55 किमी तक डेटा और वीडियो प्रसारित कर सकता है, जो इसे लंबी दूरी के ड्रोन के लिए बहुत उपयुक्त बनाता है.

यदि आप हमारे अनुशंसित ग्राउंड स्टेशन का उपयोग करते हैं, आपको डिवाइस और अपने ग्राउंड स्टेशन को कनेक्ट करने के लिए कनेक्टर के साथ केवल एक केबल की आवश्यकता है.

^*1एलओएस के तहत परीक्षण करें और कोई हस्तक्षेप की स्थिति नहीं。

विशेषताएं

लंबी दूरी का मॉड्यूलेशन

-एमके22 एलओएस पर 22 किमी तक– OFDM

-एमके55 एलओएस पर 55 किमी तक

वीडियो इंटरफ़ेस डेटा इंटरफ़ेस

– ईथरनेट *1 – यूएआरटी（टीटीएल/आरएस232）/एसबीयूएस，

होपिंग/निश्चित आवृत्ति आवर्त्त पट्टी

-तय: उपयोगकर्ता परिभाषित – 800मेगाहर्ट्ज/1.4GHz/2.4GHz

-हॉपिंग:  स्वचालित काम प्रणाली

BW – वायु इकाई हो सकती है ：पॉइंट टू पॉइंट मोड

-5/10/20 मेगाहर्ट्ज पुनरावर्तक मोड

कार्य तापमान पावर रेंज

– 40℃ ~ + 70 ℃ – डीसी 9~28वी बैटरी 3एस~6एस

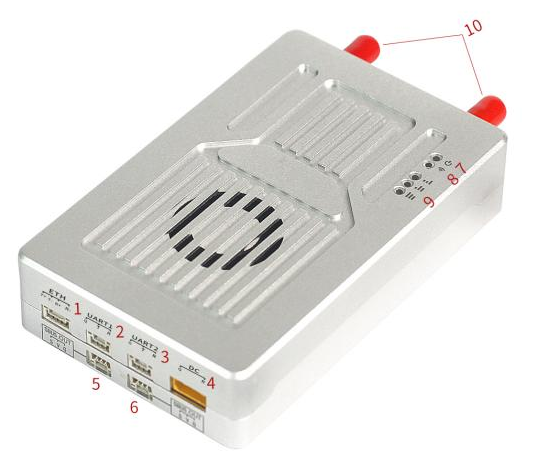

M52 इंटरफ़ेस विवरण

वायु इकाई

साइड से दृश्य

ईथरनेट

संख्या	चरित्र	विवरण	इनपुट आउटपुट
1	टी+	TX+	O
2	टी-	टेक्सास-	O
3	आर+	आरएक्स+	मैं
4	आर-	RX-	मैं

2. UART1

संख्या	चरित्र	विवरण	इनपुट आउटपुट
1	जी	GND	मैं / ओ
2	आर	आरएस232 आरएक्स	मैं
3	टी	आरएस232 टीएक्स	O

3. UART2

संख्या	चरित्र	विवरण	इनपुट आउटपुट
1	जी	GND	O
2	आर	टीटीएल आरएक्स	मैं
3	टी	टीटीएल TX	O

4. शक्ति

संख्या	चरित्र	विवरण	इनपुट आउटपुट
1	जी	GND	मैं / ओ
2	वी	+वीसीसी(9वी~28वी)	मैं

5. SBUS1

संख्या	चरित्र	विवरण	इनपुट आउटपुट
1	एस	एसबीयूएस_आउट	O
2	वी	+5v(I अधिकतम 1A)	O
3	जी	GND	मैं / ओ

6. SBUS2

संख्या	चरित्र	विवरण	इनपुट आउटपुट
1	एस	एसबीयूएस_आउट	O
2	वी	+5v(I अधिकतम 1A)	O
3	जी	GND	मैं / ओ

7. पावर संकेतक

जब वायु इकाई बूट हो रही हो तो यह संकेतक ठोस हरा होता है.

8. लिंक सूचक

एलईडी पैटर्न विवरण

ठोस हरा वायरलेस लिंक स्थापित है

लाइट बंद वायरलेस लिंक खो गया है

9. स्थिति सूचक

एलईडी पैटर्न（केवल बूटिंग में ब्लिंक करें） विवरण

झपकाना 2 कई बार आरंभीकरण ठीक है, फ्रीक्वेंसी 1.4GBलिंक है 1 समय आरंभीकरण ठीक है, आवृत्ति 800M है

झपकाना 3 समय स्विच मोड (हवा से जमीन तक तैरना, विपरीत श्लोक)

हर समय धीमी गति से ब्लिंक करें कॉन्फ़िगरेशन मोड दर्ज करें

हर समय तेजी से पलकें झपकाना डिवाइस असामान्य है

10. एसएमए एंटीना कनेक्टर.

1. फाइबर ग्लास एंटीना.
2. ओएलईडी डिस्प्ले.
3. बैटरी
4. योजक.

संख्या	विवरण	इनपुट आउटपुट
1	आरएक्स+	मैं
2	आरएक्स-	मैं
3	टीएक्स+	O
4	टेक्सास-	O
5	UART1 TX (RS232)	O
6	UART1 RX (RS232)	मैं
7	UART2 TX (RS232)	O
8	UART2 RX (RS232)	मैं
9	एनसी
10	RC1_IN	मैं
11	RC2_IN	मैं
12	+5वी	O
13	GND	मैं / ओ
14	GND	मैं / ओ
15	GND	मैं / ओ
16	GND	मैं / ओ
17	GND	मैं / ओ
18	GND	मैं / ओ
19	VCC (9वी~28वी)	मैं
20	VCC (9वी~28वी)	मैं

विशिष्टता

वर्ग	मद	विस्तार
तार रहितप्रदर्शन	आवृत्ति बैंड	800मेगाहर्ट्ज/1.4GHz
	आवृत्ति सीमा	800मेगाहर्ट्ज：806मेगाहर्ट्ज～825मेगाहर्ट्ज1.4GHz：1427मेगाहर्ट्ज～1447मेगाहर्ट्ज2.4GHz:  2400~2480 मेगाहर्ट्ज
	बैंड की चौड़ाई	5मेगाहर्ट्ज/10मेगाहर्ट्ज/20मेगाहर्ट्ज
	मॉड्यूलेशन	OFDM
	ईआईआरपी	एमके22: 30dBm±1dBMK55: 33dBm ± 1dB
	संवेदनशीलता	-95dBm
	रेंज	एमके22: 22किमीएमके55:55किमी*1
	बिट दर	30एमबीपीएस @ 20MHz
बिजली रेंज	डीसी 9 ~ 28V
बिजली की खपत	≤8.5W
इंटरफेस	एंटीना	हाई स्कूल *2
	शक्ति	एक्सटी30
	UART	टीटीएल 3.3V，1 शुरू बिट, 8 डेटा बिट, 1 बंद बिट, कोई समानता नहीं।, बॉड दर ११५२०० (डिफ़ॉल्ट)，57600, 38400, 19200, 9600
		UART1 और UART2
	एसबीयू	एसबीयूएस_आईएन
		एसबीयूएस_आउट
	ईथरनेट	4 पिन
	बटन	1
	बदलना	हवा और जमीन स्विच के लिए
एंटीना	इंटरफेस	हाई स्कूल
	प्रकार	वायु：ग्लू स्टिक एंटीना 20 सेमी ग्राउंड：फाइबर ग्लास एंटीना, दंडात्मक एंटीना
	ध्रुवीकरण प्रकार	खड़ा
	लाभ	वायु：2.5dBiग्राउंड：12dBi
	SWR	≤2.0
वातावरण	कार्य तापमान	-40℃ ~ + 70 ℃
	भंडारण तापमान	-40℃ ~ + 85 ℃
	नमी	5~ 95%，गैर संघनक
दिखावट	आकार	112 एक्स 63.5 एक्स 19 मिमी
	वजन	143जी

---

अवलोकन

हाल के वर्षों में ड्रोन उद्योग तेजी से बढ़ा है, सहनशक्ति में महत्वपूर्ण सुधार के साथ, उड़ान सीमा, और पेलोड क्षमता. चूंकि हवाई सर्वेक्षण जैसे क्षेत्रों में ड्रोन का उपयोग तेजी से हो रहा है, मानचित्रण, पर्यावरण निगरानी, रसद, और सुरक्षा, विश्वसनीय लंबी दूरी की संचार प्रणालियों की आवश्यकता एक महत्वपूर्ण आवश्यकता बन गई है. NS MK22 और MK55 लंबी दूरी के वायरलेस ट्रांसमिशन सिस्टम इन मांगों को पूरा करने के लिए विशेष रूप से डिज़ाइन किया गया है.

के लिए बनाया गया वीटीओएल (लंबवत टेक-ऑफ और लैंडिंग) फिक्स्ड-विंग विमान, मल्टी-रोटर यूएवी, और अन्य लंबी दूरी के ड्रोन प्लेटफ़ॉर्म, MK22/MK55 सिस्टम मजबूत और सुरक्षित वायरलेस ट्रांसमिशन प्रदान करते हैं वास्तविक समय वीडियो, उड़ान नियंत्रण डेटा, जिम्बल नियंत्रण संकेत, और आर.सी (रिमोट कंट्रोल) डेटा इसके साथ ही. उनके उच्च एकीकरण स्तर के साथ, स्थिर प्रदर्शन, और बहुमुखी आवृत्ति बैंड विकल्प, ये सिस्टम पेशेवर और औद्योगिक यूएवी अनुप्रयोगों दोनों के लिए आदर्श समाधान हैं जहां भरोसेमंद संचार आवश्यक है.

MK22 प्रणाली डेटा और वीडियो ट्रांसमिशन का समर्थन करती है 22 किलोमीटर की दूरी पर, जबकि एमके55 पहुंचने में सक्षम है 55 किलोमीटर की दूरी पर दृष्टि रेखा के अंतर्गत (लॉस) और कम-हस्तक्षेप की स्थिति. ये दूरियां उन्हें दृश्य रेखा से परे अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाती हैं (बीवीएलओएस) संचालन की आवश्यकता है.

दोनों मॉडल सपोर्ट करते हैं तीन चयन योग्य आवृत्ति बैंड—800 मेगाहर्ट्ज, 1.4 गीगा, तथा 2.4 गीगा. उपयोगकर्ता स्थानीय नियामक आवश्यकताओं और परिचालन आवश्यकताओं के आधार पर उपयुक्त बैंड का चयन कर सकते हैं. यह लचीलापन सभी क्षेत्रों में अनुपालन सुनिश्चित करता है और विभिन्न पर्यावरणीय स्थितियों के लिए अनुकूलन की अनुमति देता है.

जब अनुशंसित ग्राउंड स्टेशन के साथ जोड़ा जाता है, सिस्टम को एक समर्पित कनेक्टर के साथ एकल केबल का उपयोग करके आसानी से जोड़ा जा सकता है, एकीकरण और सेटअप को सरल बनाना.

---

प्रमुख विशेषताऐं

1. लंबी दूरी का ट्रांसमिशन
   • एमके22: समर्थन के लिए ऊपर 22 किमी ट्रांसमिशन रेंज (लॉस).
   • एमके55: समर्थन के लिए ऊपर 55 किमी ट्रांसमिशन रेंज (लॉस).
   • दोनों प्रणालियों का उपयोग होता है उन्नत ओएफडीएम मॉड्यूलेशन, कुशल बैंडविड्थ उपयोग और मजबूत सिग्नल स्थिरता सुनिश्चित करना.
2. उच्च डेटा दर & कम विलंबता
   • तक डेटा थ्रूपुट 30 एमबीपीएस@ 20 मेगाहर्ट्ज बैंडविड्थ.
   • संचारित करने में सक्षम एचडी वीडियो, टेलीमेटरी, और नियंत्रण संकेत कम से कम देरी के साथ.
3. मल्टी-इंटरफ़ेस डिज़ाइन
   • ईथरनेट वीडियो/डेटा ट्रांसमिशन के लिए.
   • UART (TTL/RS232) टेलीमेट्री और नियंत्रण डेटा के लिए.
   • एसबीयूएस इनपुट और आउटपुट आरसी नियंत्रण एकीकरण के लिए.
   • एचडीएमआई इनपुट/आउटपुट समर्थन हाई-डेफ़िनिशन वीडियो के लिए हवाई और ज़मीनी इकाइयों पर.
4. लचीला आवृत्ति चयन
   • निश्चित या स्वचालित हॉपिंग मोड.
   • फ़्रिक्वेंसी बैंड: 800 मेगाहर्ट्ज, 1.4 गीगा, तथा 2.4 गीगा.
   • उपयोगकर्ता-परिभाषित निश्चित चैनल कॉन्फ़िगरेशन समर्थित.
5. वर्तमान विधियां
   • पॉइंट-टू-पॉइंट मोड सीधे लिंक संचार के लिए.
   • पुनरावर्तक मोड विस्तारित कवरेज या रिले-आधारित संचार के लिए.
6. ऊबड़-खाबड़ & विश्वसनीय प्रदर्शन
   • परिचालन तापमान: -40℃ से + 70 ℃.
   • वैकल्पिक दूरी ग्रेड: डीसी 9 ~ 28V, के साथ संगत 3S–6S लीपो बैटरी.
   • बिजली की खपत: ≤8.5W, यूएवी ऑनबोर्ड उपयोग के लिए अनुकूलित.
7. संकेतक & स्थिति प्रतिक्रिया
   • पावर संकेतक: बूट के दौरान ठोस हरा.
   • लिंक सूचक: वायरलेस कनेक्शन स्थिति दिखाता है.
   • स्थिति सूचक: आरंभीकरण प्रदान करता है, विन्यास, और एलईडी ब्लिंकिंग पैटर्न के माध्यम से त्रुटि संकेत.
8. एंटीना प्रणाली
   • वायु इकाई: गोंद-छड़ी एंटीना, 20 से.मी, ड्रोन के लिए हल्का.
   • ग्राउंड यूनिट: उच्च-लाभ वाले फाइबरग्लास या पैनल एंटीना, लंबी दूरी के स्वागत के लिए डिज़ाइन किया गया.
   • ध्रुवीकरण: खड़ा, के लाभ के साथ 2.5 dBi (वायु) तथा 12 dBi (ज़मीन).

---

तकनीकी निर्देश

वायरलेस प्रदर्शन

• आवृत्ति बैंड: 800 मेगाहर्ट्ज / 1.4 गीगा / 2.4 गीगा
• आवृत्ति सीमा:
  • 800 मेगाहर्ट्ज: 806-825 मेगाहर्ट्ज
  • 1.4 गीगा: 1427-1447 मेगाहर्ट्ज
  • 2.4 गीगा: 2400-2480 मेगाहर्ट्ज
• बैंडविड्थ विकल्प: 5 मेगाहर्ट्ज / 10 मेगाहर्ट्ज / 20 मेगाहर्ट्ज
• मॉड्यूलेशन: OFDM
• बिजली उत्पादन (ईआईआरपी):
  • एमके22: 30 डीबीएम ±1 डीबी
  • एमके55: 33 डीबीएम ±1 डीबी
• संवेदनशीलता: मैं -95 dBm
• अधिकतम डेटा दर: 30 एमबीपीएस@ 20 मेगाहर्ट्ज

शक्ति & इंटरफेस

• इनपुट वोल्टेज: डीसी 9 ~ 28V
• बैटरी सपोर्ट: 3एस-6एस लीपो
• बिजली की खपत: ≤8.5W
• इंटरफेस:
  • एसएमए एंटीना कनेक्टर × 2
  • ईथरनेट (4-पिन)
  • UART1 (RS232) / UART2 (टीटीएल)
  • एसबीयूएस_आईएन / बाहर
  • XT30 कनेक्टर के माध्यम से पावर
• नियंत्रण स्विच: एयर/ग्राउंड मोड स्विच

एंटीना

• वायु इकाई: हल्का गोंद-छड़ी एंटीना, 20 से.मी, 2.5 डीबीआई लाभ
• ग्राउंड यूनिट: फाइबरग्लास या पैनल एंटीना, 12 डीबीआई लाभ
• SWR: मैं 2.0

पर्यावरण

• परिचालन तापमान: -40℃ ~ +70℃
• भंडारण तापमान: -40℃ ~ +85℃
• नमी: 5% ~ 95%, गैर संघनक

भौतिक

• आयाम: 112 × 63.5 × 19 मिमी
• वजन: 143 जी

ध्यान दें: रेंज परीक्षण लाइन-ऑफ़-विज़न के तहत आयोजित किए गए थे (लॉस) और कोई हस्तक्षेप की स्थिति नहीं.

---

अनुप्रयोगों

MK22/MK55 लंबी दूरी की ट्रांसमिशन प्रणालियाँ विस्तृत श्रृंखला के लिए डिज़ाइन की गई हैं औद्योगिक और व्यावसायिक यूएवी अनुप्रयोग जहां विश्वसनीयता, दूरी, और स्थिरता महत्वपूर्ण है. विशिष्ट उपयोग के मामलों में शामिल हैं:

• हवाई सर्वेक्षण & मानचित्रण: विस्तारित दूरी पर उच्च-रिज़ॉल्यूशन वीडियो और टेलीमेट्री डेटा स्थानांतरण.
• कृषि निगरानी: विस्तृत क्षेत्रों में वास्तविक समय में फसल स्वास्थ्य विश्लेषण और पर्यावरण निगरानी.
• सुरक्षा & निगरानी करना: कानून प्रवर्तन, सीमा गश्त, और बुनियादी ढांचे की निगरानी.
• खोज & बचाव (एसएआर): आपदा क्षेत्रों में लंबी दूरी की संचार सहायता.
• रसद & डिलिवरी ड्रोन: बीवीएलओएस संचालन के लिए नियंत्रण और निगरानी संकेतों का स्थिर संचरण.
• सैन्य & टोही: सामरिक यूएवी के लिए सुरक्षित और विश्वसनीय वायरलेस डेटा/वीडियो ट्रांसमिशन.

---

वैकल्पिक विन्यास

• फ़्रिक्वेंसी बैंड विकल्प: के बीच चयन करें 800 मेगाहर्ट्ज, 1.4 गीगा, या 2.4 GHz स्थानीय नियमों पर आधारित है.
• एंटीना विकल्प: ग्राउंड स्टेशन एंटेना पैनल में उपलब्ध हैं, फाइबरग्लास, या अधिकतम सीमा के लिए उच्च-लाभ दिशात्मक विन्यास.
• वीडियो आउटपुट विकल्प: एचडी डिस्प्ले या ईथरनेट-आधारित डेटा स्ट्रीमिंग के लिए एचडीएमआई आउटपुट.
• सिस्टम एकीकरण: विभिन्न यूएवी प्लेटफार्मों और नियंत्रण प्रणालियों के लिए अनुकूलन उपलब्ध है.
