SE10 Video Encoder Device
— Encodeur vidéo H.265/H.264 à faible latence, résolution Full HD, encodage 1080P60 maximum
— Codec audio avec entrée et sortie audio
— Mini-entrée vidéo HDMI/SDI/AHD/AV, Sortie de flux Ethernet RTSP/TS, Protocole TCP/UDP
— Interface utilisateur Web pour la gestion
— Optionnel: Entrée et encodage HDMI+AV ou SDI+AHD en même temps
— Optionnel: 4Entrée vidéo K et encodeur 4K, résolution maximale 3840*2160@30fps
— When paired with the SHD5 decoder module, la latence vidéo H.265 est d'environ 200 ms à 250 ms
— When paired with the SHD4 decoder module and in the lowest H.264 mode, la latence vidéo est d'environ 50 ms à 130 ms
SE10 video encoder device implements H.265/H.264 video encoding and audio codec, le flux sortira via Ethernet après l'encodage. Les données uart à un canal peuvent également être emballées avec le flux et la sortie vers Ethernet. The video encoding bitrates are controlled via web UI. The SE10 device is in compact size and suitable for real-time live video monitor via wireless link or Ethernet. Nous avons deux modèles:
* SE10-HDMI, Mini-entrée vidéo HDMI/AV
* SE10-SDI, Entrée vidéo SDI/AHD
Video and audio input of SE10-HDMI:
Connecteur mini HDMI pour entrée vidéo HD, 4Connecteur PIN ZH1.5mm pour entrée AV. SE10-HDMI supports one-channel video input and encoding with default firmware. Le système détectera automatiquement la vidéo d'entrée après le démarrage du système. Lorsque la vidéo HDMI et la vidéo AV sont connectées, l'entrée HDMI ou l'entrée spécifiée (via l'interface utilisateur Web) is a priority. SE10-HDMI can also support both HDMI input and AV input and encode two-channel videos at the same time with specified firmware.
- Prise en charge des formats d'entrée vidéo HDMI: 1080@60P, 1080@50P, 1080@30P, 1080@25P, 1080@24P, 1080@60I, 1080@ 50I, 1080@30I, 720@60P, 720@50P, 720@30P, ……
- Prise en charge des formats d'entrée vidéo AV: 720*480 60je(NTSC), 720*576 50je(COPAIN)
- encodage vidéo: H.265/H.264, configuration via l'interface utilisateur Web
- Débits d'encodage vidéo réglables via l'interface utilisateur Web
- Prend en charge la compression vidéo H.264 propriétaire uniquement en utilisant des images p pour la latence la plus faible(the encoding and decoding latency is about 50ms to 130ms when working with the SHD4 decoder module).
- When paired with the SHD5 decoder module, la latence vidéo d'encodage/décodage H.265 est d'environ 200 ms à 250 ms.
- Entrée audio: audio HDMI ou analogique intégré
- codage audio: AAC, 16bit, stéréo, 32Kbps
4K hardware version of SE10-HDMI is also available, cette version prend en charge l'entrée et l'encodage vidéo 4K, l'entrée maximale est de 3840*2160@30fps.
Video and audio input of SE10-SDI:
Connecteur SMA femelle pour entrée vidéo SDI HD, 4Connecteur PIN ZH1.5mm pour entrée AHD. The AHD input is AV-compatible. SE10-SDI supports one-channel video input and encoding with default firmware. The system will auto-detect the input video after the system start-up. Lorsque la vidéo SDI et la vidéo AHD sont connectées, l'entrée SDI ou l'entrée spécifiée (via l'interface utilisateur Web) is a priority. SE10-SDI can also support both SDI input and AHD input and encode two-channel videos at the same time with specified firmware.
- Prise en charge des formats d'entrée vidéo SDI: 1080@60P, 1080@50P, 1080@30P, 1080@25P, 1080@24P, 1080@60I, 1080@ 50I, 1080@30I, 720@60P, 720@50P, 720@30P, ……
- Prise en charge des formats d'entrée vidéo AHD: 1080P30, 1080P25, ……
- Prise en charge des formats d'entrée vidéo AV: 720*480 60je(NTSC), 720*576 50je(COPAIN)
- encodage vidéo: H.265/H.264, configuration via l'interface utilisateur Web
- Débits d'encodage vidéo réglables via l'interface utilisateur Web
- Prend en charge la compression vidéo H.264 propriétaire uniquement en utilisant des images p pour la latence la plus faible(the encoding and decoding latency is about 80ms to 150ms when working with the SHD4 decoder module).
- When paired with the SHD5 decoder module, la latence vidéo d'encodage/décodage H.265 est d'environ 200 ms à 250 ms.
- Entrée audio: SDI intégré ou audio analogique
- codage audio: AAC, 16bit, stéréo, 32Kbps

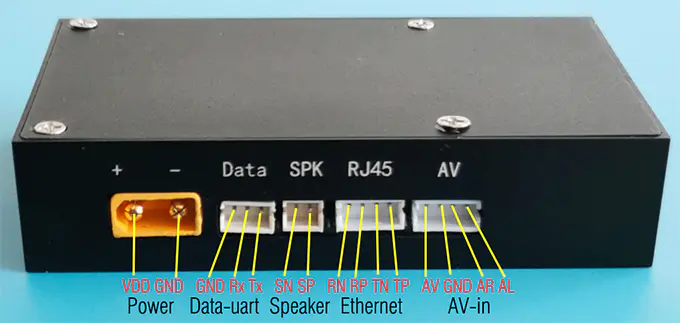

I/O signals
Unité de données
3Connecteur BROCHE ZH1.5mm, RS232 par défaut (peut être modifié en TTL3.3V avant l'expédition). Ces données uart seront emballées avec le flux vidéo et la sortie vers Ethernet. When the SE10 module works paired with the decoder module (SHD5, SHD4, SHD3, SHD1, etc.) and Ethernet linker (sans fil ou filaire), the data to this uart will be transferred to the data uart of the decoder module.
Interface SPK
2Connecteur BROCHE ZH1.5mm. When SE10 is paired with a video decoder module, the SE10 system is capable to decode the audio stream from the video decoder module which is received via an Ethernet port with a wire or wireless connection, et l'audio sortira sur un haut-parleur. Cette interface est utilisée pour connecter le haut-parleur. Il peut piloter directement un haut-parleur de 1 W.
interface Ethernet
4Connecteur BROCHE ZH1.5mm, Sortie de flux RTSP/TS, Protocole TCP/UDP, configuration par Web UI.
Entrée vidéo composite
note de distance facultative
Configuration complète de l'émetteur avec Sihid Config Panel ou PC ou un autre appareil via Control UART: 7~24 VCC
Consommation d'énergie: <220mA@12V
Caractéristiques physiques
Dimensions: 72.5*48*15.4mm (non compris les connecteurs hors du boîtier)
Poids: 53g
