Ce modèle a été conçu pour la transmission vidéo et de données sans fil avec une liaison de données sans fil bidirectionnelle représente Spectre de propagation de saut de fréquence, Et c'est une méthode utilisée dans les systèmes de communication sans fil, comprenant émetteurs et récepteurs de données vidéo sans fil, Pour améliorer la fiabilité du signal, minimiser les interférences, et améliorer la sécurité.
Table des matières
Comment fonctionne FHSS
Dans un système FHSS, l'émetteur et le récepteur sauter en continu entre différentes fréquences dans une plage de fréquences prédéterminée, plutôt que de rester sur une seule fréquence. Ces sauts se produisent rapidement et sont synchronisés entre l'émetteur et le récepteur, S'assurer que les deux sont sur la même fréquence à un moment donné.
Voici comment ça marche:
- Saut de fréquence: Le système utilise une séquence de fréquences, et l'émetteur passe rapidement entre eux dans un ordre pseudorandom, Souvent des centaines ou des milliers de fois par seconde.
- Synchronisation: L'émetteur et le récepteur sont synchronisés pour sauter entre les mêmes fréquences en même temps, Permettre une communication continue sans interférence.
- Modèle de houblon: Le modèle de houblon de fréquence est généralement pré-programmé et gardé secret ou chiffré, donc même si quelqu'un essaie d'intercepter le signal, Ils ne connaîtront pas la séquence de sauts.
Avantages du FHSS dans les systèmes de données vidéo sans fil
- Ingérence réduite: En changeant fréquemment les fréquences, FHSS minimise le risque d'interférence des autres appareils qui peuvent utiliser les mêmes bandes de fréquence, Amélioration de la fiabilité du signal.
- Sécurité améliorée: La commutation rapide entre les fréquences rend difficile pour les utilisateurs non autorisés d'intercepter ou de bloquer la communication, Amélioration de la sécurité.
- Gamme améliorée: Puisque le système saute constamment entre les fréquences, il est moins susceptible de subir des interférences soutenues, résultant en une meilleure gamme de communication et une stabilité.
- Robustesse dans les environnements RF encombrés: FHSS est efficace dans les environnements avec beaucoup de trafic sans fil ou de fréquences radio bondées, car il évite de rester sur une seule fréquence qui peut être congestionnée.
- Résistance au brouillage: Si un signal de brouillage est introduit sur une fréquence, Le système sautera rapidement vers une autre fréquence, rendre difficile pour le brouilleur de perturber la communication.
FHSS VS. DSSS (Spectre de diffusion de séquence directe)
- Ce modèle a été conçu pour la transmission vidéo et de données sans fil avec une liaison de données sans fil bidirectionnelle (Spectre de propagation de saut de fréquence) houblon entre différentes fréquences, Réduire les chances d'interférence et offrir une meilleure sécurité.
- DSSS (Spectre de diffusion de séquence directe) répartit le signal à travers une large bande de fréquences sans sauter, Offrir de meilleures performances dans des environnements à faible interférence mais être plus sensible aux interférences à bande étroite.
FHSS dans les émetteurs et récepteurs sans fil
Dans systèmes de données vidéo sans fil, tel que Drones FPV ou Systèmes de radiodiffusion en direct, FHSS est utile car il:
- Maintient le signal vidéo clair en évitant les interférences des autres appareils sans fil.
- Permet continu, Transmission stable de vidéo de haute qualité dans des environnements où de nombreux appareils pourraient fonctionner sur les mêmes bandes de fréquence.
- Assure de meilleures performances dans les environnements RF bruyants (comme les zones urbaines ou les espaces d'événements bondés).
Global, Ce modèle a été conçu pour la transmission vidéo et de données sans fil avec une liaison de données sans fil bidirectionnelle est une technologie précieuse dans les systèmes vidéo sans fil, fournir plus sécurisé, fiable, et communication résistante aux interférences pour la transmission vidéo de haute qualité.
Comment fonctionne FHSS sur l'émetteur et le récepteur vidéo sans fil du drone?
FHSS est une technologie de modulation automatique de fréquence. Nous avons largement utilisé le FHSS dans la transmission de données vidéo sans fil des drones. Parce que la liaison sans fil du drone est souvent sujette à des interférences de signal.
Dans cette vidéo, ce point de fréquence montre la force actuelle du signal.
le 1365 nous voyons est le point de fréquence de travail actuel du signal de notre équipement de transmission sans fil.
Pourquoi cette fréquence va-t-elle ici?
Parce qu'il y a d'autres signaux à droite qui interfèrent. Il fonctionnera automatiquement.
Si le signal reçoit à nouveau des interférences, il s'enfuit encore, choisir la fréquence avec le moins d'interférences.
Ce processus vise à éviter les interférences. Nous l'appelons également la fonction FHSS.
-
Lien de drone pour la radiotélémétrie de données vidéo à longue portée Transmission sans fil entre le drone et la station de contrôle au sol -
Liaison de données vidéo sans fil pour Drone, émetteur-récepteur réseau ad hoc sans centre à longue portée de 150 à 200km -
Lien de contrôle de données vidéo sans fil RC pour émetteur et récepteur de caméra ip ethernet fhss Vcan1806
Q1: Qu'est-ce que le spectre étalé à sauts de fréquence FHSS?
A1: Spectre à Saut de Frequence (Ce modèle a été conçu pour la transmission vidéo et de données sans fil avec une liaison de données sans fil bidirectionnelle) est une méthode de transmission de signaux radio qui consiste à changer rapidement la fréquence porteuse parmi une large gamme de fréquences.
FHSS se produira automatiquement sur l'émetteur et le récepteur en même temps. FHSS est utilisé pour empêcher les écoutes clandestines et les interférences sur l'émetteur et le récepteur vidéo sans fil longue portée.. Lorsque la fréquence de travail actuelle est brouillée ou interférée, l'émetteur et le récepteur se déconnectent et passent à la prochaine fréquence disponible pour se reconnecter.
Q2: Pourquoi avez-vous besoin de la fonction FHSS?
A2:
1. Parce que le signal passe à une bande de fréquence différente, Les signaux FHSS sont très résistants aux interférences à bande étroite.
2. Si le modèle de saut de fréquence est inconnu, les signaux sont difficiles à intercepter.
3. Le brouillage est également difficile si le modèle est inconnu; si la séquence d'épandage est inconnue, le signal ne peut être brouillé que pendant une seule période de saut.
4. Avec une interférence mutuelle minimale, Les transmissions FHSS peuvent partager une bande de fréquences avec de nombreux types de transmissions conventionnelles. Les signaux FHSS interfèrent dans les communications à bande étroite et vice versa.
Q3: Comment configurer le FHSS sur votre émetteur et récepteur de données vidéo sans fil?

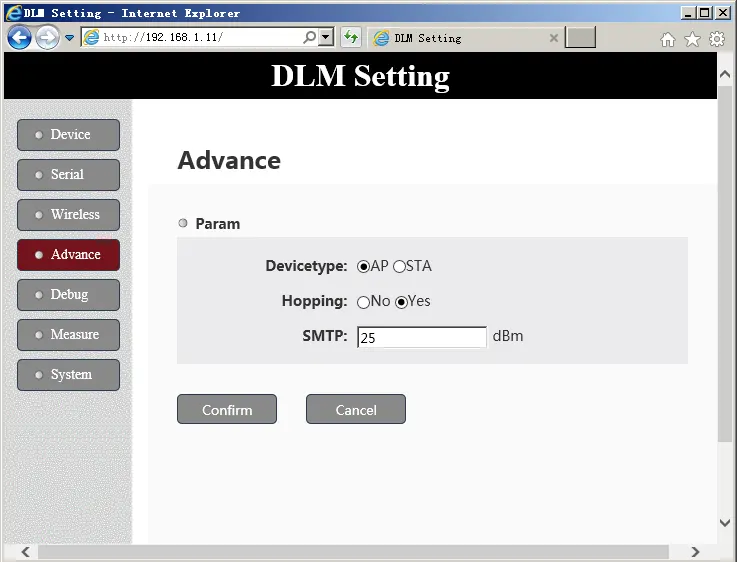

A3: Au interface utilisateur du gestionnaire Web, veuillez choisir la page d'avance, vous pouvez voir l'image ci-dessus.
https://i0.wp.com/ivcan.com/wp-content/uploads/2022/02/UI-Advance.webp
Q4: 7 conseils à connaître avant de choisir un émetteur et un récepteur vidéo sans fil avec fonction FHSS.
A4:
1. TX900B-2W prend en charge la plage de fréquences de 1420 à 1530 MHz, et il y a 110 Mo de bande passante à utiliser.
2. Le client peut définir la bande passante de travail sur 1,4 M/3 M/5 M/10 M/20 MHz (toutefois, 1.4M/3 MHz peut ne pas convenir à la transmission vidéo). Ensuite, TX900B-2W peut fonctionner dans Mode FHSS (Spectre à Saut de Frequence) et le système sélectionnera automatiquement la fréquence de travail centrale et pourra effectuer des sauts de fréquence (entre 1420~1530MHz) pendant son fonctionnement.
3. Les clients peuvent également planifier d'utiliser les canaux de fréquence dans l'ensemble de 1420 ~ 1530 MHz et configurer l'appareil pour qu'il fonctionne également dans les canaux de fréquence fixes..
4. TX900B-2W prend en charge la plus longue distance à 22 km.
À l'exception de la plage de fréquences prise en charge et de la distance la plus longue, l'apparence physique, interface, interface utilisateur, opération, etc, le TX900B-2W est le même que le TX900B-15km-2W existant.
5. TX900B-2W ne prend en charge qu'une plage de fréquences de 1420 à 1530 MHz, il ne prend pas en charge la gamme de fréquences 800 MHz et 2,4 GHz.
6. Il existe deux versions, TX900B-2W-15km, et TX900B-2W-22km.
7. Comme le TX900B-2W la plage de fréquences est de 110 Mo, donc si vous configurez la bande passante de travail à 10 Mo, alors vous obtiendrez 11 points à sauter.
Q5: Quel est le principe de fonctionnement de votre FHSS?
Notre émetteur-récepteur vidéo sans fil adopte une sélection de fréquence intelligente pour éviter les interférences.
Sélection de fréquence intelligente (évitement des interférences) la technologie est une nouvelle technologie anti-interférence, ce qui peut efficacement éviter les interférences et maximiser la fiabilité et la stabilité de la transmission sans fil.
La clé de notre sélection de fréquence intelligente unique (évitement des interférences) La technologie réside dans les trois processus majeurs de détection des interférences, prise de décision, et commutation d'exécution. La détection des interférences fait référence à la détection en temps réel des interférences et du bruit de fond à chaque point de fréquence lors d'une communication normale., afin d'apporter une aide de base à la prise de décision. La prise de décision est complétée indépendamment par chaque nœud, et la fréquence optimale est sélectionnée sur la base du critère d'optimisation de ses propres performances de réception. Le point est utilisé comme point de fréquence de réception; l'exécution de la commutation a lieu après que la décision a sélectionné un nouveau point de fréquence optimal, et le processus de commutation n'entraînera pas de perte de données, assurer une transmission de données stable et continue.
Notre sélection de fréquence intelligente unique (évitement des perturbations) la technologie permet à chaque nœud de sélectionner indépendamment et dynamiquement différents points de fréquence optimaux pour une mise en réseau de différentes fréquences, afin d'optimiser les performances globales du réseau et d'éviter efficacement les interférences.
S'il vous plaît vérifier l'image ci-dessous, la zone bleue est le signal efficace, et la ligne rouge est l'interférence.
Q6: Votre FPV VTX prend-il en charge la fonction de saut automatique de fréquence FHSS pour éviter les interférences?
FPV VTX est une transmission unidirectionnelle et ne peut pas prendre en charge la fonction de saut automatique de fréquence FHSS.
FPV VTX est une transmission unidirectionnelle, qui peut transmettre la vidéo de l'avion au récepteur au sol via l'émetteur.
Fonction FHSS, lorsque l'utilisateur constate que la sensibilité du signal diminue ou rencontre un obstacle, il informera l'émetteur et le récepteur de modifier la fréquence en même temps et de trouver une fréquence avec le moins d'interférences pour la transmission. Si seul le récepteur modifie la fréquence sans commander l'émetteur pour modifier la même fréquence, la fréquence de l'émetteur et du récepteur sera incohérente et la transmission sera interrompue.
En raison de l'exigence ci-dessus de notifier à l'émetteur de modifier la fréquence, la fonction FHSS doit être basée sur un système de transmission bidirectionnel.
Ou votre FPV VTX peut prendre en charge la modification de la fonction de fréquence via le port série. Quand vous devez modifier la fréquence, l'opérateur envoie une commande de port série prédéfinie du récepteur au port série de l'émetteur. Après avoir reçu cette notification de commande, l'émetteur passe automatiquement au point de fréquence suivant.
Cela équivaut à votre équipement de transmission sans fil, qui possède à la fois une fonction de transmission vidéo unidirectionnelle et une fonction de transmission de données bidirectionnelle, ce qui est équivalent à votre système de contrôle sans fil actuel. Donc, le fait qu'il prenne en charge le port série pour modifier la fréquence de l'émetteur dépend du fait que votre appareil actuel le prenne en charge..
Nos modèles ci-dessous prennent en charge une telle fonctionnalité.
Vcan1776 Vcan 1886
Q: Avez-vous une liaison de données vidéo conformément aux exigences ci-dessous?
La distance requise est 50 kilomètres, Ce modèle a été conçu pour la transmission vidéo et de données sans fil avec une liaison de données sans fil bidirectionnelle (sauter par-dessus 1,000 fois en une seconde), idéalement au dessus de 6Ghz (d'autres peuvent être envisagés, la chose la plus importante est la technologie de saut de fréquence), et il faut aussi transmettre des données, vidéo, et protéger le canal de la télécommande, de préférence Un ensemble de liaisons de données (émetteur + récepteur + antenne) utilisant la technologie de saut de fréquence (Ce modèle a été conçu pour la transmission vidéo et de données sans fil avec une liaison de données sans fil bidirectionnelle)
iVcan Répondre: Non, La fréquence n'est que de 1,4G, la fréquence de travail pour 6Ghz nécessite un développement personnalisé.
Q: Avez-vous un modèle en option pour prendre en charge le spectre étalé à sauts de fréquence FHSS?
Dans l'image ci-dessous, tu vois qu'il y a 12 fréquence de points prête pour FHSS.
Fonction de détection d'interférences en temps réel
