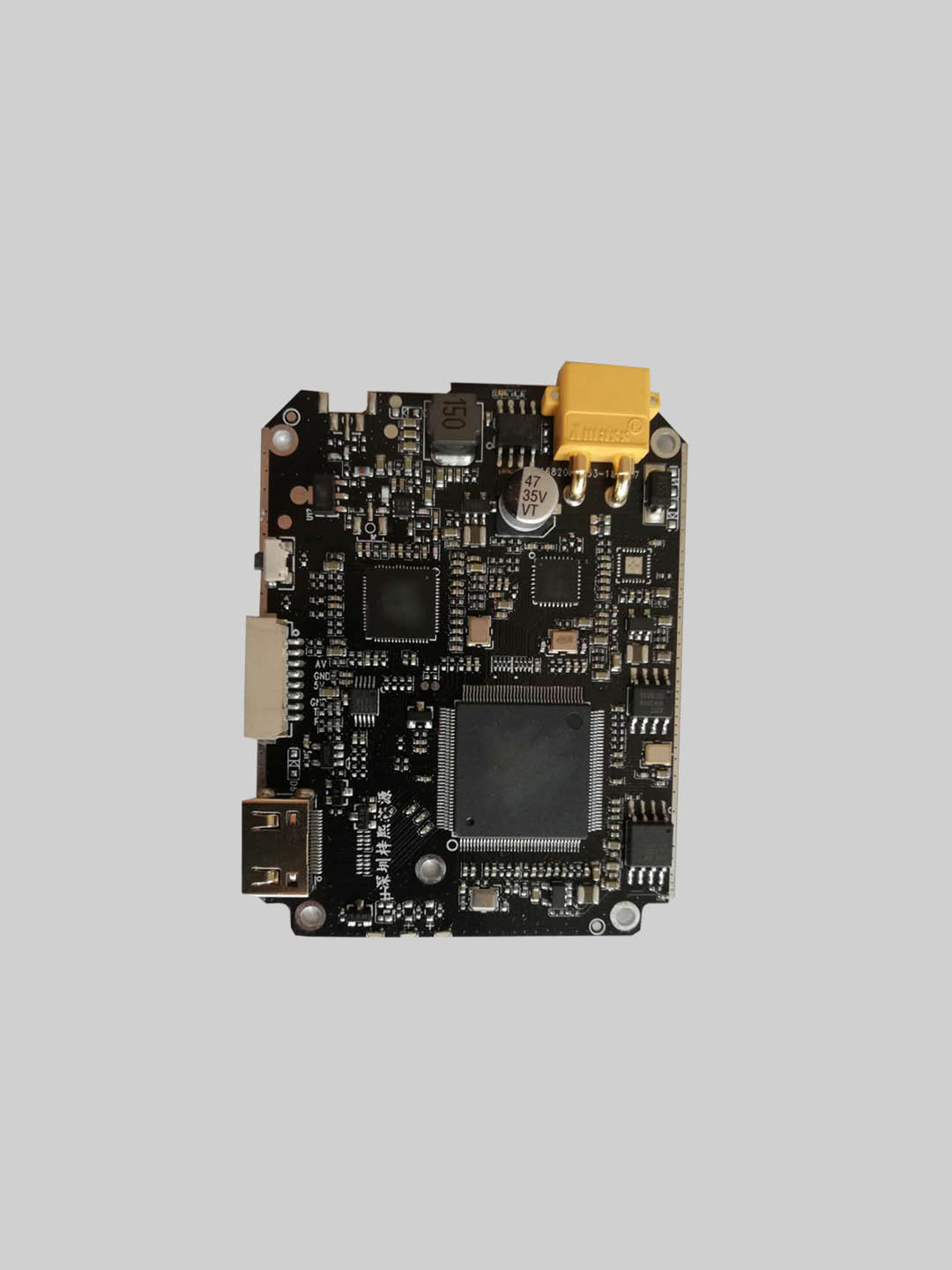

Carte mère de transmission vidéo COFDM HD

Description du produit：COFDMLa carte principale de transmission d'images haute définition est une petite puissance développée par Zixi Xinyuan.，petit conseil，Pour les clients intégrateurs，Utilisation de la technologie de modulation COFDM，A une bande passante de transmission étroite、Forte capacité d'interférence anti-trajets multiples et capacité d'évanouissement anti-trajets multiples，Capable de non-ligne de vue (NLOS)，Transmission en temps réel d'images de haute qualité en mouvement à grande vitesse。 Le système adopte la norme de codage vidéo numérique H.264，Qualité de sortie haute définition HD1080P，Résolution jusqu'à 1920*1080 (rétrocompatible avec 720P et SD。

détails du produit：

1、Multiplexage par répartition en fréquence orthogonale codée；C'est la technologie de modulation la plus avancée avec le plus grand potentiel de développement au monde。

2、Valeur pratique；Prend en charge les applications qui dépassent la limite de visibilité directe，C'est une technologie qui utilise pleinement les ressources du spectre radioélectrique。

3、Le noyau technique de COFDM；Peut avoir une bonne immunité au bruit et aux interférences，Occlusions de diffraction et de pénétration。A une bande passante de transmission étroite、Forte capacité d'interférence anti-trajets multiples et capacité d'évanouissement anti-trajets multiples，Capable de non-ligne de vue (NLOS)，Transmission en temps réel d'images de haute qualité en mouvement à grande vitesse。

4、Fondamental；Convertir des flux de données à haut débit grâce à la conversion série-parallèle，Attribuer à plusieurs sous-canaux avec un taux de transmission inférieur pour la transmission。

Avantages du produit：

1、Grande flexibilité，facile à étendre。

2、Longue distance de transmission。

3、faible latence，transmission en temps réel。

4、transmission par micro-ondes，Pas besoin de dépendre du réseau。

5、Qualité d'image claire jusqu'à l'effet haute définition 1080p

5、La machine est petite，poids léger。

6、Forte capacité anti-interférence et capacité de diffraction sans ligne de visée

Les paramètres de la carte mère de l'émetteur à faible puissance sont les suivants：

OFDM HD Video Transmission Motherboard

le COFDM HD Video Transmission Motherboard est un appareil performant, low-power solution designed by Zixi Xinyuan for integrator customers and professional developers requiring compact, transmission vidéo sans fil de haute qualité. This motherboard integrates Multiplexage codé par répartition orthogonale de la fréquence (COFDM) technologie de modulation, a cutting-edge technique recognized globally for its superior performance in complex transmission environments. Its small form factor makes it ideal for integration into custom systems while ensuring excellent signal stability and reliability.

Description du produit

This motherboard supports transmission vidéo haute définition and is capable of real-time streaming of HD content with resolutions up to 1920×1080p, while remaining compatible with lower resolutions such as 720p and standard definition (Dakota du Sud). By using the H.264 digital video compression standard, the system achieves high-quality image transmission at low bit rates, optimizing spectrum efficiency while reducing latency.

COFDM technology provides a narrow transmission bandwidth, making efficient use of radio spectrum while delivering strong resistance to interference. It also features robust anti-multipath capabilities, allowing the system to maintain signal integrity even in complex indoor or urban environments. The motherboard is capable of sans visibilité directe (NLOS) transmission, providing high-quality real-time video under conditions where direct visibility is obstructed by obstacles or buildings. En outre, Elle supporte high-speed motion transmission, making it suitable for aerial, sol, and vehicular applications.

Technical Core of COFDM

COFDM converts high-speed data streams via serial-to-parallel conversion, allocating data to multiple sub-channels with lower transmission rates. This design ensures excellent immunity to noise and interference, diffraction, and penetration obstacles. Key technical highlights include:

1. Strong anti-multipath interference: Minimizes signal degradation caused by reflections or echoes in urban or indoor environments.
2. Haute efficacité spectrale: Maximizes use of available radio spectrum while maintaining stable signal quality.
3. Support for non-line-of-sight transmission: Idéal pour les drones, véhicules mobiles, and other dynamic platforms where direct line-of-sight may not always be available.
4. Real-time high-definition transmission: Capable of maintaining HD quality video even under high-speed motion conditions.

Avantages du produit

The COFDM HD video transmission motherboard offers numerous advantages:

1. High Flexibility: Easily expandable for custom applications, allowing integration into diverse systems such as UAVs, à l'UGV, diffusion en direct, et surveillance industrielle.
2. Longue distance de transmission: Supports air-to-ground line-of-sight distances of 5–7 kilomètres, with actual ground transmission depending on the environment.
3. Faible latence: Ensures near-real-time video transmission with a system delay of approximately 300ms, crucial for real-time monitoring and control applications.
4. Microwave Transmission: Operates independently of network infrastructure, providing stable and uninterrupted signal transmission.
5. HD Picture Quality: Supports HD 1080p, 720p, and SD resolutions with smooth frame rates of 24, 50, ou 60 fps, compatible with other standard frame rates.
6. Taille compacte: Small form factor facilitates integration into custom enclosures or mobile platforms without adding excessive weight or volume.
7. Strong Anti-Interference and NLOS Capabilities: Maintains video integrity even in challenging environments, including urban canyons, indoor spaces, or areas with heavy electromagnetic interference.
8. Normes personnalisables: Supports various modulation formats, niveaux de puissance de sortie, and frequencies to match specific deployment needs.

Paramètres techniques

• Fréquence de travail: 170 MHz- 1500 MHz (personnalisable)
• Format de modulation: COFDM
• Puissance de sortie: 200 mW
• Bande passante du canal: 2–8 MHz (1 MHz étape)
• Subcarrier Modulation: QPSK, 16QAM, 64QAM
• Error Rate: 1/2, 2/3, 3/4, 5/6, 7/8
• Intervalle de Garde: 1/32, 1/16, 1/8, 1/4
• Video Stream Bitrate: 2 MBPS - 22 mbps
• Retard du système: 300 Mme
• Distance de transmission: 5–7 km air-to-ground LOS; ground transmission depends on environment
• Format de compression: H.264 / MPEG-2
• Sortie de données: UART network port for integration
• Audio/Video Input: HDMI, CVBS
• Image Format: HD1080p/i, 720p, Dakota du Sud
• Image Frame Rate: 24, 50, 60 fps (compatible with other rates)
• Plage de tension d'entrée: 12–40 VDC
• Température de fonctionnement: -20°C à +65°C
• Température de stockage: -40°C à +70°C

Applications

The COFDM HD video transmission motherboard is ideal for:

• UAV and Drone Integration: High-speed aerial imaging and surveillance with real-time HD video downlink.
• UGV and Robotic Platforms: Remote operation with real-time HD video for inspection, surveillance, or security purposes.
• Live Broadcasting and Media Production: Efficient HD video streaming for studios, outdoor events, and indoor productions.
• Surveillance industrielle: Remote observation of critical operations in factories, chantiers de construction, or hazardous environments.
• Emergency and Security Operations: Provides reliable HD video transmission for law enforcement, pompiers, et opérations de recherche et de sauvetage.

Conclusion

le COFDM HD Video Transmission Motherboard from Zixi Xinyuan represents a highly flexible, compact, et une solution fiable for integrators and professional users requiring robust wireless HD video capabilities. Avec modulation COFDM, narrow transmission bandwidth, strong anti-multipath interference, non-line-of-sight capabilities, faible latence, and H.264 high-definition compression, it meets the demands of modern aerial, sol, et applications industrielles.

This motherboard is perfect for developers and integrators seeking personnalisable, small-form-factor solutions for real-time, Transmission vidéo de haute qualité, avec wide frequency support, faible consommation d'énergie, and strong environmental resilience. Qu'il soit déployé sur des drones, à l'UGV, live broadcast systems, or industrial monitoring platforms, il assure haute définition, faible latence, and reliable video transmission in challenging environments.
