Kit de développement de transmission vidéo numérique sans fil COFDM HD

Le kit de développement de transmission d'images numériques sans fil haute définition COFDM adopte la technologie de modulation COFDM，Entièrement réalisé la fonction de transmission d'images numériques sans fil haute définition，Pour que les utilisateurs apprennent、Évaluer et tester la technologie de transmission d'images COFDM。Le kit de développement se compose de deux parties : émetteur et récepteur。Signal vidéo numérique d'entrée de l'émetteur via l'interface HDMI，Modulation COFDM après compression de l'encodage H.264(Réaliser la fonction de bande de base)，Ensuite, il est converti en un signal analogique par le DAC et envoyé à l'émetteur RF puis passé à travers le PA(amplificateur) Amplifier le signal à l'antenne pour la transmission。L'extrémité émetteur du kit de développement de transmission d'image sans fil COFDM comprend deux cartes de circuits imprimés : la carte de modulation d'encodage SEM9363 et la carte d'amplificateur de puissance D-PA2400A.。L'extrémité de réception comprend une carte de conversion vers le bas FC2400A et un module de démodulateur COFDM，Envoyez le signal vidéo numérique démodulé au téléphone mobile via l'interface USB(ou PC、appartement)Faire la lecture de décompression H.264。

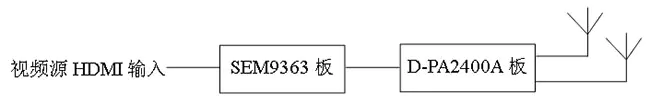

La fin de transmission：

Destinataire：

Caractéristiques du kit de développement de transmission vidéo numérique sans fil COFDM HD：

• Fréquence de fonctionnement：2.400GHz ~ 2,483 GHz
• L'émetteur peut être réglé pour fonctionner en mode PA unique et antenne unique，Il peut également être configuré pour fonctionner en mode double PA et double antenne
• Puissance de transmission PA unique：23dBm(200mw)，Puissance de sortie réglable
• Le canal de travail peut être réglé sur 8 canaux
• La bande passante du canal peut être définie：6M ou 8M
• La constellation de modulation peut être réglée：QPSK、MAQ16、QAM64
• Le taux de code de convolution est configurable： 1/2, 2/3, 3/4, 5/6, 7/8
• L'intervalle de garde de modulation COFDM est configurable：1/4，1/8，1/16，1/32
• Entrée vidéo de l'émetteur：Interface micro-HDMI
• format de compression vidéo：H.264
• clarté de l'image：1920x1080P@60、1920x1080I@60 rétrocompatible，Source vidéo numérique à entrée adaptative
• Taux d'interface aérienne：4.3~31,7 Mbps réglable
• L'émetteur fournit une interface de carte TF，Prise en charge de la fonction d'enregistrement et de transmission
• L'émetteur fournit une interface OSD
• L'émetteur fournit un port série de contrôle
• Prend en charge le cryptage AES
• Tension d'alimentation de l'émetteur 5.5V ~ 16V，Courant 350mA@12V
• sensibilité du récepteur：8-96±1dbm à MHz，6-97±1dbm à MHz
• Le récepteur fournit une interface micro USB(USB esclave)，La vidéo démodulée peut être connectée à des ordinateurs portables, tablettes, téléphones mobiles et autres appareils pour le décodage et la lecture H.264.。
• Tension d'alimentation du récepteur：5V(Alimentation par interface USB)
• retard du système：<200Mme(Lors du décodage de l'affichage sous Windows，Entrée HDMI de l'émetteur vers l'affichage de décodage Windows sur le récepteur)
• Portée d'émission：1à 3 km
• Prise en charge de la réception multipoint
• La carte SEM9363 de l'émetteur fournit un port série de débogage、Port de débogage JTAG
• La carte FC2400A côté réception fournit un port série de débogage。

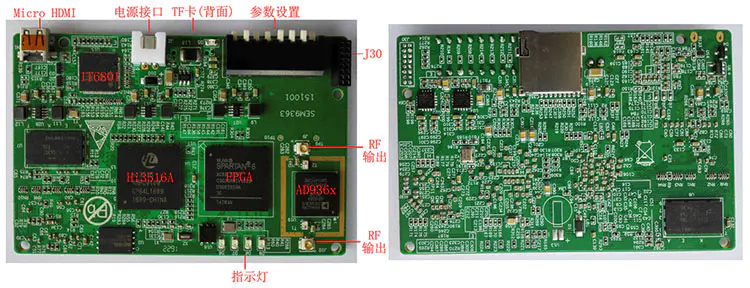

Carte de modulation d'encodage SEM9363(modèle B)：

    La carte d'encodage et de modulation de transmission d'image numérique sans fil SEM9363 entre la vidéo numérique haute définition via l'interface HDMI vers le processeur Hi3516A pour l'encodage par compression H.264.，Le signal vidéo compressé réalise une modulation de canal COFDM via FPGA，Puis converti en modulation de signal analogique par AD936x et envoyé。Pour le confort d'utilisation，La version B de la carte SEM9363 déboguera le port série de Hi3516A、Port de débogage FPGA JTAG、Interface OSD、contrôler le port série、Les signaux tels que l'alimentation sont concentrés sur J30 et transmis à l'interface externe de la carte D-PA2400A。

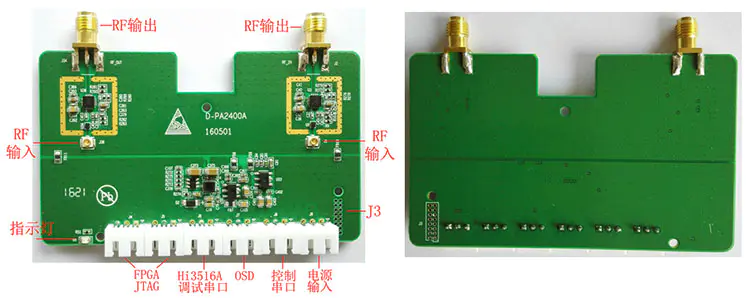

Carte amplificateur de puissance D-PA2400A：

    La carte d'amplificateur de puissance D-PA2400A contient deux modules d'amplificateur de puissance RF indépendants，Amplifier et produire la sortie du signal RF par SEM9363A。Interface J3 de la carte D-PA2400A et de la carte SEM9363(modèle B)connecté à l'interface J30，Déboguer le port série de Hi3516A sur la carte SEM9363、Port de débogage FPGA JTAG、Interface OSD、contrôler le port série、Les signaux tels que l'alimentation sont concentrés sur l'interface externe sur le bord de la carte du D-PA2400A。Les deux sorties RF de la carte SEM9363 sont respectivement connectées aux deux interfaces d'entrée RF de la carte D-PA2400A via des câbles IPEX。Indicateurs de fonctionnement de chaque module d'amplificateur de puissance sur la carte D-PA2400A：

• Fréquence de fonctionnement：2.400GHz ~ 2,483 GHz
• Gain：34±1dB
• Pout1dB：31dBm

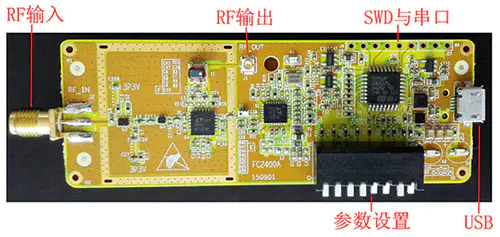

Carte de conversion vers le bas FC2400A：

    La carte de conversion vers le bas FC2400A convertit le signal RF 2,4 GHz reçu en un signal 250 MHz，Ensuite, à travers le module de démodulation de canal, la démodulation COFDM est convertie en un signal numérique，Enfin, le signal vidéo numérique démodulé est envoyé au téléphone mobile via l'interface USB(ou PC)Faire la lecture de décompression H.264。La sortie RF de la carte FC2400A est connectée à l'entrée RF du module démodulateur COFDM via la ligne de radiofréquence。

• Fréquence de fonctionnement：2.400GHz ~ 2,483 GHz
• Interface RF：Interface d'antenne SMA
• Sensibilité de réception：8-96±1dbm à MHz，6-97±1dbm à MHz
• 8Commutateur de réglage des paramètres de bits(Paramétrage de la réception et de la démodulation)
• Interface micro-USB(USB esclave)，Connectez la vidéo démodulée à des appareils tels que des ordinateurs portables, des tablettes et des téléphones portables pour le décodage et la lecture H.264。
• tension d'alimentation：5V
• taille du conseil：86et autres appareils pour le décodage et la lecture H.264

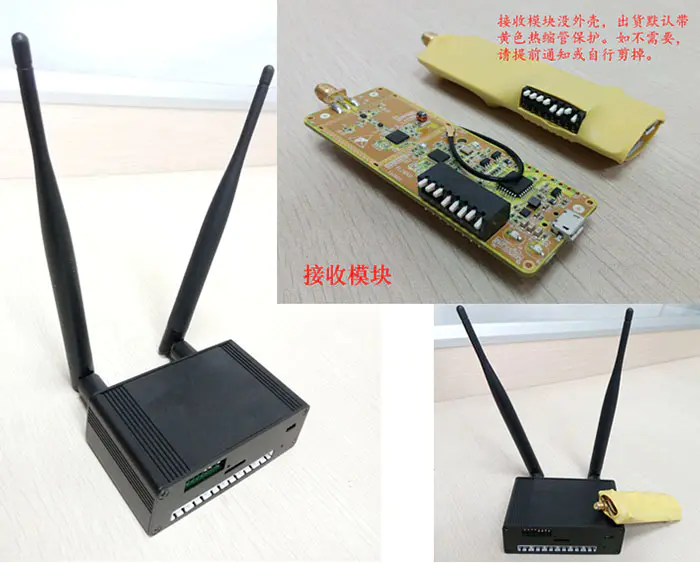

Liste d'expédition du kit de développement de transmission vidéo sans fil numérique COFDM HD：

• Émetteur à double antenne COFDM 2,4 GHz 200 mw
  • Coque en aluminium
  • Carte SEM9363 intégrée
  • Carte D-PA2400A intégrée
  • 2.4Antennes émettrices 2 GHz
  • Micro-HDMI(Tapez D)1 câble(Utilisé pour connecter une caméra aérienne)
  • 1 câble OSD
  • Contrôler la ligne de connexion du port série 1
  • 1 ligne de débogage série
  • Ligne de connexion du port de débogage JTAG 1
  • 1 câble d'alimentation
  • 1 carte TF(Logiciel intégré et documentation, etc.)
• Module de réception FC2400A 2,4 GHz
  • Carte FC2400A
  • Module démodulateur COFDM
  • 2.4Antenne de réception 1 GHz
  • 1 câble USB
  • 1 ligne de débogage SWD
• fichiers de conception matérielle
  • Schéma du circuit de la carte SEM9363、Fichier source de mise en page
  • Schéma du circuit de la carte D-PA2400A、Fichier source de mise en page
  • Schéma de principe du circuit de la carte FC2400A、Fichier source de mise en page
  • Manuel d'utilisation du matériel
  • Définition de la fonction de broche FPGA
• Logiciel
  • Pour plus de détails, veuillez vous référer à la liste des fonctions du logiciel du kit de développement de transmission d'images sans fil COFDM ci-dessus.
  • compilateur croisé
  • Guide de l'utilisateur du développement logiciel
  • Outil de programmation série Hi3516A、Fichier d'installation du pilote Windows du module de démodulateur COFDM
• Services techniques：
  Fournir des services de support technique dans un délai d'un an après la vente，Y compris les services de schémas matériels et de révision de configuration permettant aux clients de développer leurs propres produits basés sur les solutions techniques du kit de développement de transmission d'images numériques sans fil haute définition COFDM.、Service de débogage logiciel。quand c'est nécessaire，Des ingénieurs peuvent être organisés pour aider au débogage(Les frais de déplacement sont à la charge de l'utilisateur)。

Service personnalisé

我们公司可根据客户应用需要定制不同规格的数字高清无线图传产品：

• D'autres bandes de fréquences de travail et puissances RF peuvent être prises en charge en concevant des modules PA avec des spécifications différentes；
• La conception existante peut être modifiée pour ajouter d'autres interfaces de traitement d'entrée et de sortie vidéo，Tels que l'entrée AV de l'émetteur、Entrée USB、Entrée SDI，Sortie HDMI du récepteur、Sortie SDI, etc.；
• Transmission de données à large bande longue distance à faible latence avec protocole IP, etc.。
