Baguhin D3 mula sa transparent serial port sa AT command interaction

Bakit kailangan nating baguhin ang D3 mula sa Transparent serial port sa pakikipag ugnayan sa utos ng AT

Ang default na pagsasaayos ng pagpapadala ng D3 serial port ay ginagamit bilang isang transparent serial port. Kung ang customer ay kailangang baguhin ito para sa AT command interaction, ang panloob na utos ng AT ay maaaring ipadala sa ilalim ng web server upang baguhin ang papel ng D3 serial port. Ang mga tiyak na hakbang ay ang mga sumusunod:

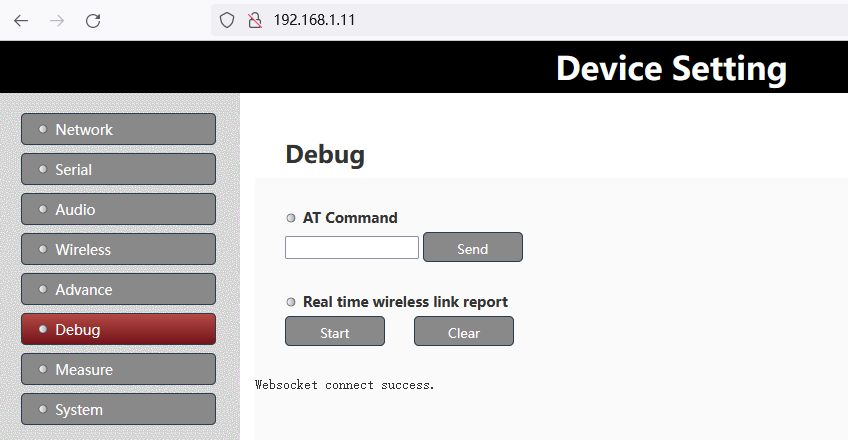

1. Mag log in sa pahina ng debug ng web server

2. Ipasok ang “AT^CONFIG=1,0,0” utos sa mga “Sa Utos” haligi, at ang “OK” prompt ay ibabalik kung matagumpay

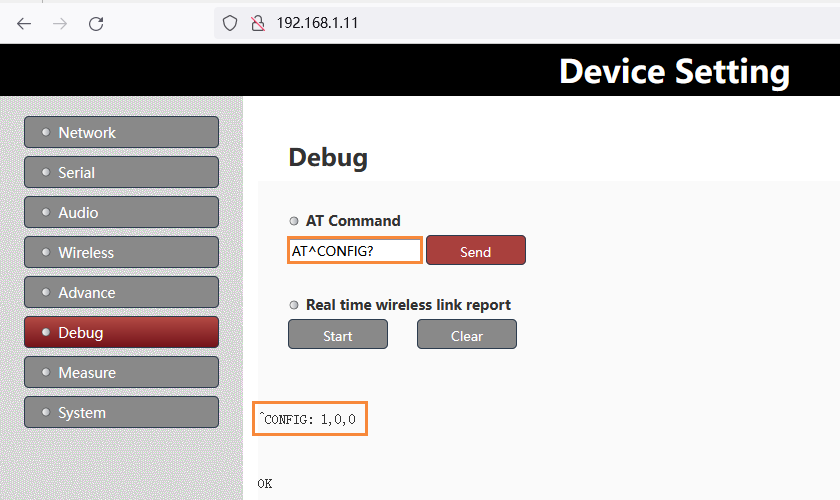

 3. Ipasok ang “AT^CONFIG?” utos sa mga “Sa Utos” haligi upang suriin muli upang kumpirmahin kung ang configuration ay matagumpay

Tala:

1. Pagkatapos ng pagbabago sa itaas, kailangan mong i restart ang kapangyarihan upang magkabisa
2. Kung kailangan mong baguhin ang D3 upang maging isang transparent serial port muli, palitan mo na lang ng AT command sa itaas “AT^CONFIG=0,0,0”.

Mga Produkto para sa Pagbabago D3 mula sa transparent serial port sa AT command

Pag configure ng UART3

Ang UART3(or D3 UART ng TX900) maaaring gumana bilang data uart at kontrolin ang uart. Ang default na pagsasaayos ng pabrika ng UART3 ay gumagana bilang data uart mula sa bersyon 1.4. Maaaring baguhin ito ng mga customer bilang kanilang kinakailangan sa application.

Bersyon ng kumpirmasyon

Upang mapansin: ang dokumentong ito ay balido lamang para sa bersyon 1.4 at mas mataas na bersyon.

Itakda ang uart3 bilang control uart

Maaaring itakda ng mga customer ang uart3 na nagtatrabaho bilang control uart sa pamamagitan ng web UI AT command.

utos ng AT: AT^CONFIG=1,0,0

Patakbuhin ang utos ng AT na "AT^CONFIG=1,0,0" sa web UI upang itakda ang uart3 bilang control uart, babalik ito ng "ok" kung magtagumpay. Kailangan nitong i reboot ang Vcan1681 module upang paganahin ang setting.

Itakda ang uart3 bilang data uart

Maaaring itakda ng mga customer ang uart3 upang gumana bilang data uart sa pamamagitan ng web UI AT command.

utos ng AT: AT^CONFIG=0,0,0

Patakbuhin ang utos ng AT na "AT^CONFIG=0,0,0" sa web UI upang itakda ang uart3 bilang data uart, babalik ito ng "ok" kung magtagumpay. Kailangan nitong i reboot ang Vcan1681 module upang paganahin ang setting.

Uart3 query sa mode ng pagtatrabaho

Maaaring i query ng mga customer ang kasalukuyang uart3 working mode sa pamamagitan ng web UI AT command.

utos ng AT: AT^CONFIG?

Patakbuhin ang utos ng AT na "AT^CONFIG?" sa web UI upang i query ang kasalukuyang uart3 working mode. Ito ay bumalik "ok" at ang kasalukuyang setting ng mode ng pagtatrabaho.
