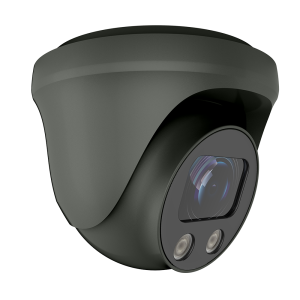

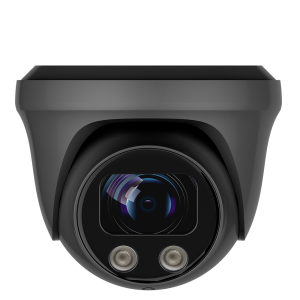

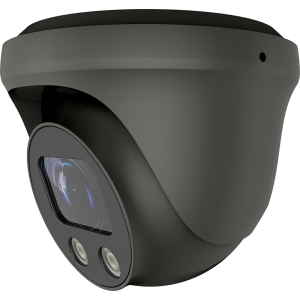

Rockchip RV1126 Sony IMX415 AI-IPC cámara inteligente CCTV seguridad
Domo IP profesional
• 1/2,8″ Sensor CMOS retroiluminado SONY Starvis
• Método de compresión H.265+/H.265/H.264+/H.264
• Lente fija de 3,6 mm
• Distancia IR 25M Máx..
• Con POE Interno
Tabla de contenido
Caracteristicas
- Uso de Sony IMX415 1/2.8 8Sensor de imagen MP@90fps, con el chip central RV1126 IPC SOC de nueva generación de Rockhip;
- Admite tres salidas de flujo, Admite codificación H.264/H.265/H.264+/H.265+/MJPEG;
- Soporta 8MP@30fps (defecto)/6MP@30fps/ 4MP@30fps /1080P@30fps / 720Salida RF SMA hembra;
- Sub corriente: 720PAG( 1280*720 )@30fps(defecto)/ D1( 720*480 ) @30fps ;tres arroyos:720PAG ( 1280*720 ) @30fps (defecto) / D1 ( 720*480 ) @30fps
- Soporta amplio rango dinámico de 140Db, 2Reducción de ruido digital D/3D, espejo horizontal/vertical, corrección de distorsión, compensación de contraluz, caminando
Modo corredor, desempañado electrónico, balance de blancos, adecuado para diferentes entornos de monitoreo; - Brillo de soporte, contraste, nitidez, saturación, y otros ajustes de imagen;
- Admite la función de superposición de caracteres OSD, Ajuste de tiempo de red de soporte;
- Compatible con el protocolo ONVIF que puede acceder a plataformas y NVR de terceros;
- Admite el protocolo GB28181;
- Máscara de privacidad de soporte, que puede cubrir el área de privacidad;
- Admite detección de movimiento y alarma, admite detección de movimiento mejorada basada en la figura humana, y filtrar falsas alarmas provocadas por figuras no humanas;
- Admite entrada y salida de audio, micrófono de apoyo, apoyo G711U, G711A, Codificación de audio AAC;
- Admite reducción de ruido de audio y cancelación de eco;
- Admite detección inteligente y alarma basada en detección humanoide;
- Admite la detección de rostros y realiza la captura de rostros;
- Admite la función de mantenimiento automático;
- Soporte Android, y monitoreo remoto de aplicaciones móviles IOS;
- Compatible con el último navegador de Google, admite HTTPS
- Imágenes de alta calidad con una resolución de 8MP;
- 1/2.8″ Sensor CMOS retroiluminado SONY Starvis;
- Soporte de compresión H.264/H.264+/H.265/H.265+/JPEG/AVI/MJPEG;
- Soporte de luz cálida LED 4000K, hasta 30m;
- Detección de rostro, detección de intrusos, detección de cruce de línea, detección de merodeo, detección de personas reunidas, Detección errante, y la detección de movimiento basada en la detección humana son compatibles.
- Compatibilidad con HDR: 120dB;
- Carcasa metálica IP67;
- Conjunto de chips Rockchip RV1126
- Con POE interno integrado en almacenamiento 4G
- Función opcional: Ranura para tarjetas SD(Máx. 512G),
- Micrófono incorporado, E/S de audio, E/S de alarma
- El valor por defecto La dirección IP de IPC es https://192.168.1.168, usuario y contraseña ambos son admin
Definir pin J2
| 1 | UART2_TX |
| 2 | UART2_RX |
| 3 | GND |
Definir pin J3
| 1 | PWM3 | Atenuación PWM |
| 2 | RST | Reinicio de sistema |
| 3 | RX- | Puerto de red RX- |
| 4 | RX+ | puerto de red RX+ |
| 5 | TX- | Puerto de red TX- |
| 6 | TX+ | puerto de red TX+ |
| 7 | GND | Tierra de poder |
| 8 | 12V | EN 12entrada de alimentación V |
Definir pin J5
| J5 | Definir | Función |
| 1 | GPIO | 485 habilitar |
| 2 | UART3_RX_M2 | Serie/485 |
| 3 | UART3_TX_M2 | Serie/485 |
| 4 | GPIO0_C2_D | Entrada de alarma |
| 5 | GPIO0_C3_D | Salida de alarma |
| 6 | GND | Tierra de alimentación |
| 7 | AIN | Entrada de audio |
| 8 | GND | Tierra de alimentación |
| 9 | AGOSTO | Salida de audio |
| 10 | 3.3V | 3.3la salida |
| 11 | GND | Tierra de poder |
| 12 | 12V SALIDA | 2Potencia de salida V |
Definir pin J9
| 1-46 | interfaz MIPI para sensor |
Definir pin J10
| 1-18 | Interfaz SPI para tarjeta TF |
Definición de clavijas USB J13
| J5 | Definir | Función |
| 1 | V | +5V |
| 2 | – | Datos- |
| 3 | + | Datos+ |
| 4 | GRAMO | GND |
Especificación
Cámara |
|
|
Sensor de imagen
|
1/2.8″ SONY Starvis Sensor CMOS retroiluminado IMX415
|
|
Resolución
|
8MP
|
|
Píxeles efectivos
|
3864(MARIDO)*2192(V)
|
|
Compresión
|
H.264/H.264+/H.265/H.265+/JPEG/AVI/MJPEG
|
|
Sistema de TV
|
PAL / NTSC
|
|
Tiempo de obturador electrónico
|
Auto: PAL 1/25-1/10000Seg; NTSC 1/30-1/10000Seg
|
|
iluminación mínima
|
0.01Lux
|
|
S / N
|
≥52dB
|
|
Sistema de escaneo
|
Progresivo
|
|
Salida de vídeo
|
Red
|
|
Botón de reinicio
|
Opcional
|
Lente |
|
|
Longitud de enfoque
|
Lente de placa 3,6 mm/F1.0
|
|
Control de enfoque
|
Fijado
|
|
Tipo de lente
|
Fijado
|
|
píxeles
|
8MP
|
Vision nocturna |
|
|
LED infrarrojo
|
No, Soporte Luz cálida LED 4000K, hasta 30m
|
|
Distancia infrarroja
|
/
|
|
Y Estado
|
Auto control
|
|
Encendido por infrarrojos
|
Elegante, Manual & modo cronometrado
|
Red |
|
|
Ethernet
|
RJ-45 (10/100Base-T)
|
|
Inalámbrico
|
/
|
|
Protocolo
|
TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, NTP, SMTP, UDP, SNMP
|
|
ONVIF
|
Soporte ONVIF 19.12(Perfil S/T/G)
|
|
P2P
|
SÍ, Código QR de soporte
|
|
POE
|
Interno(, Soporte IEEE 802.3af
|
|
Retraso de vídeo
|
0.3S (dentro de la red)
|
|
Convencional 1
|
3840*2160@30fps
|
|
3072*2048@30fps
|
|
|
Convencional 2
|
2592*1536@30fps
|
|
2560*1440@30fps
|
|
|
Convencional 3
|
1920*1080@30fps
|
|
1280*720@30fps
|
|
|
Sub corriente 1
|
1280*720@30fps
|
|
720*480@30fps
|
|
|
Sub corriente 2
|
352*288@30fps
|
|
Sub corriente 3
|
/
|
|
Tri-Stream
|
1280*720@30fps
|
|
720*480@30fps
|
|
|
352*288@30fps
|
|
|
Navegador IE
|
IE8-11, Google Chrome, Firefox, Safari Mac
|
|
teléfono inteligente
|
iPhone, Androide
|
función de IA |
|
|
Análisis Inteligente
|
Detección de rostro, Detección de intrusos, Detección de cruce de línea, Detección de merodeadores, Detección de personas reunidas, y detección de movimiento basada en humanos
detección |
Características de la cámara |
|
|
Día/Noche
|
Color
|
|
Configuración de imagen
|
Saturación/Brillo/Contraste/Nitidez, Espejo, 3D NR, balance de blancos, FLK(Control de parpadeo), Manipulación de vídeo, LLC, Distorsión
|
|
A todo color
|
Apoyo
|
|
Patrón de corredor
|
Apoyo
|
|
Modo de desempañado
|
Apoyo
|
|
ROI
|
Apoyo
|
|
BLC
|
Apoyo
|
|
WDR
|
HDR: 120dB
|
|
Detección de movimiento
|
Apoyo
|
|
Enmascaramiento de privacidad
|
3 Zona rectangular
|
|
Modo grabación
|
NVR/CMS/Web
|
|
Idioma
|
Chino simplificado, Chino tradicional, Inglés, búlgaro, polaco, Arábica, alemán, ruso, francés, coreano, portugués, japonés, turco, Español, hebreo, italiano, Nederlands, checo, vietnamita
|
|
Interfaz
|
|
|
Audio
|
Opcional 1 MICRÓFONO incorporado
|
|
Alarma
|
Opcional 1 Entrada/salida de canal
|
|
Ranura para tarjetas SD
|
Interno opcional, Soporte máximo de 512 GB, Almacenamiento 4G incorporado
|
|
RS485
|
/
|
General |
|
|
Alojamiento
|
Metal, IP67
|
|
Soporte Anti-corte
|
No
|
|
Filtro de corte IR
|
SÍ
|
|
temperatura de operacion
|
-20℃ ~ +60 ℃ RH95% Máx.
|
|
Temperatura de almacenamiento
|
-20℃ ~ +60 ℃ RH95% Máx.
|
|
Fuente de alimentación
|
CC12V±10%, 1000mA
|
|
Dimensión
|
￠136 x 148(MARIDO)mm
|
|
Peso
|
1700gramo
|
Manual de usuario
Descargar: https://drive.google.com/file/d/1wp65XY4qMtb8QqOM5Dnuwb_z10YWtS_z/view?usp=sharing
PDF: https://ivcan.com/wp-content/uploads/IP-Camera-User-Manual_22.1.2.5.pdf
24Kit de desarrollo de software GB SDK Si lo necesitas, por favor descárguelo en el siguiente enlace.
https://mega.nz/file/V31EBJjD#mvBixM8M4BlPomsfmdTKXoVQ4p4SCECBNMagY7PHgYA
preguntas frecuentes
1. ¿Podemos hacer un desarrollo secundario en la cámara para agregar nuestras funciones personalizadas y únicas??
Sí, podemos proporcionarle el archivo SDK para su segundo desarrollo.
https://ivcan.com/ipc-external-sdk-api-documentation-for-rockchip-rv1126-rv1109-sony-imx415/
2. Así podremos acceder a la cámara vía ssh usando el usuario y contraseña?
Sí, en algunas versiones, SSH es rechazado, por favor use Telnet.
4.¿Esta cámara tiene una SD? (TF) Ranura para tarjetas o eMMC? ¿Qué tamaño de Gb admite la capacidad máxima??

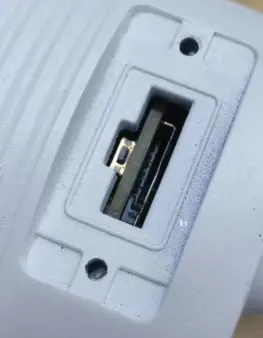

Ranura para lector de tarjetas Vcan1764-SD-TF
Cámara RK Rockchip RV1126 + sony imx415 AI IPC con ranura para tarjeta TF
Esta cámara IP tiene una ranura para tarjeta TF.
Sí, La tarjeta TF soporta máximo 512G.
8MP RAM 1GB DDR ROM 8GB EMMC
Pregunta: ¿La cámara incluye una tarjeta SD??
Responder: No, Solo tiene lector de tarjetas SD, sin incluir la tarjeta SD.
5. ¿Qué sensor de lente de cámara usas para 2MP y 8MP??
2MP es IMX307+RV1109
8MP es IMX415+RV1126
La lente tiene 2.8mm, 3.6mm, o lente zoom 2.7-13.5mm (F1.6) Zoom motorizado & Lente de enfoque automático
6. ¿Cómo actualizo la IMG que acabo de compilar con SDK a este IPC existente??
Hay tres formas de ingresar al modo de grabación, grabando su archivo en este AI IPC.
Cómo grabar su propio firmware en la cámara RV1126 AI IPC
Pregunta: ¿Esta cámara viene con un SDK completo que permite la libertad de programación completa??
Responder: Sí. Podemos ofrecerle el soporte técnico.
7. ¿Tendrías la IMAGEN del firmware originalmente puesto en la cámara??
Descargue el archivo de IMAGEN original para restaurar el valor predeterminado de fábrica si lo necesita en el siguiente enlace.
https://drive.google.com/file/d/1C56SlgkdKn4695acUKg4qku3DuBRx2jE/view?usp=drive_link
iVcan.com –
La placa EVB une la potencia de procesamiento de NPU de 2 tops Rockchip RV1126 y las impresionantes capacidades de baja luz del sensor Sony IMX415. Las pruebas de reconocimiento facial se mostraron 98% exactitud, Ideal para aplicaciones de seguridad industrial de ciudades inteligentes e industriales.
