Guía del usuario de la red IP MESH Ad Hoc

Guía del usuario de la red IP MESH Ad Hoc

      Número de versión: IVCAN-20230606

Breve introducción

• Nuestra estación de radio de comunicación de red ad hoc, Como una red de autoorganización móvil, admite cualquier topología de red.
• A diferencia de las redes inalámbricas tradicionales, es un sistema inalámbrico de banda ancha sin centro, repartido, relé de múltiples saltos, enrutamiento dinámico, fuerte invulnerabilidad, y buena escalabilidad.
• Algunos protocolos de enrutamiento completan la comunicación inalámbrica entre nodos a través del reenvío inalámbrico de múltiples saltos.
• Un sistema de transmisión de red inalámbrica de banda ancha distribuida ad hoc con un protocolo de transmisión de capa MAC eficiente y un protocolo de enrutamiento de dos capas..
• Todos los nodos son completamente iguales., sin ninguna infraestructura, y puede construir rápidamente una red autoorganizada dedicada entre nodos móviles, proporcionar comunicación adaptativa instantánea, tener un excelente rendimiento de banda ancha, y admite la transmisión en tiempo real de información multimedia, como codificación de video y codificación de audio.
• La tecnología del sistema tiene las ventajas de una fuerte capacidad antiinterferente., alta eficiencia espectral, larga distancia de transmisión, capacidad anti-decoloración, y fuerte capacidad de difracción.
• Puede realizar funciones de transmisión de datos inalámbrica bidireccional en tiempo real y de alta calidad en entornos complejos y sin línea de visión..

Características técnicas

• No es necesario configurar una estación central ni una configuración compleja del sistema.. Después de que el sitio esté encendido, automáticamente formará una red, y la comunicación se puede iniciar en “segundos”;
• Topología arbitraria, relé de múltiples saltos, reenvío de retransmisión;
• Los atributos lógicos de cada nodo se pueden configurar de forma flexible.;
• En el presente, la misma red de frecuencia puede soportar la interconexión de ≥32 nodos;
• El canal está cifrado con AES.;
• El valor máximo del ancho de banda de datos del sistema es de 90 Mbps.;
• Fuerte capacidad anti-interferencia, alta eficiencia espectral, larga distancia de transmisión, antiinterferencia
• Fuerte capacidad de caída y capacidad de difracción.

Parámetros técnicos

• Frecuencia de comunicación: 1412~1452MHz, ajustable en pasos de 5MHz;
• Poder de transmision: 2*30dBm (2*1W), 1paso de dBm ajustable。
• Modo de ancho de banda: 5 / 10 / 20 megahercio;
• método de modulación: multiportadora TDD-COFDM;
• Modulación portadora: BPSK/QPSK/16QAM/64QAM (adaptativo o fijo);
• sensibilidad de recepción: -98dBm a 10 MHz;
• Distancia de comunicación: 30km (línea de visión tierra-aire/aire-aire), 8km (línea de visión tierra-tierra);
• Tasa de comunicación: pico 90 Mbps (adaptado);
• Retardo de transmisión: Salto único de aproximadamente 2 ms.；
• Capacidad de múltiples saltos: hasta 8 saltos de video;
• Hora de inicio: ≤25S;
• tiempo de acceso a la red: menos que 1 segundo;
• Conmutación de ruta: menos que 1 segundo;
• interfaz de datos: puerto de red x 2, RS232 x 2;
• El consumo de energía: 2~8W
• Nivel de protección: IP65;
• Temperatura de trabajo: -40~ + 70 ℃;
• Dimensiones: largo: 72.8mm*ancho 47,3 mm*alto 17,9 mm
•  Peso: 78gramo

Instrucciones de operación de software

Soporte 5M, 10METRO, y ancho de banda de 20M, visualización de interfaz gráfica en tiempo real, indicación de mapa en tiempo real, etc..

El software desactiva DHCP de forma predeterminada., y la dirección IP predeterminada es 192.168.17.1 Si olvidas la dirección, Conecte el noveno pin del cable de 26 pines al suelo para restablecer los parámetros..

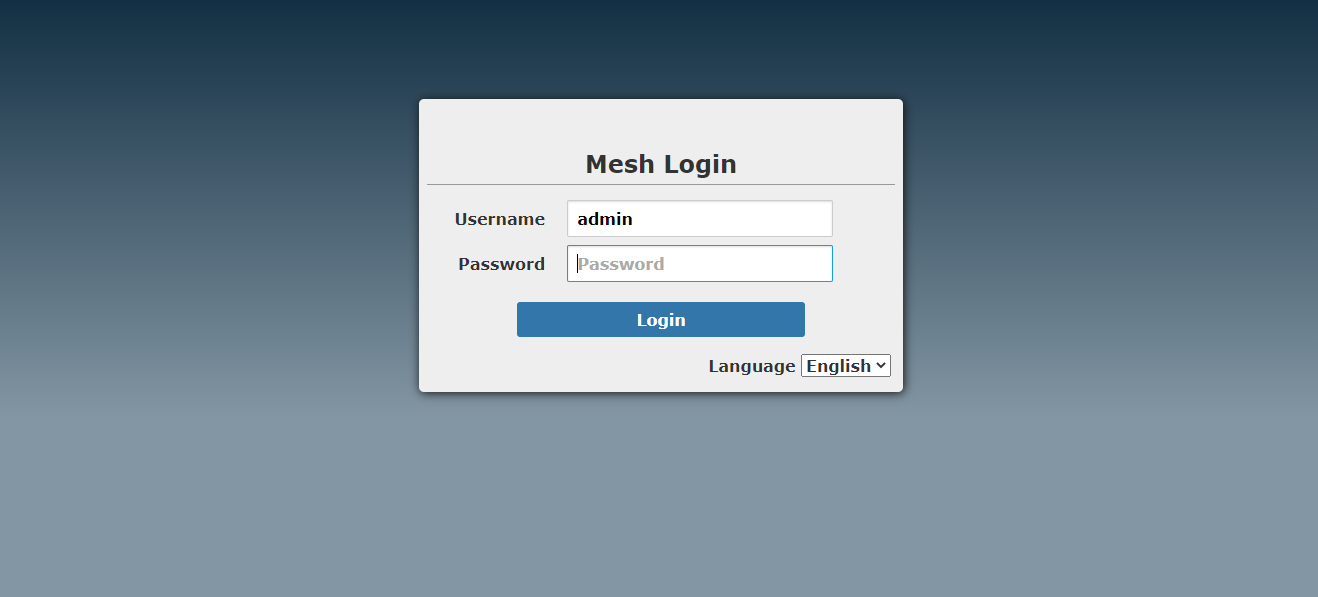

Ingrese la dirección IP del módulo en el navegador, y el nombre de usuario y la contraseña predeterminados son ambos admin. El módulo tarda unos 20 segundos en conectarse a la red desde el encendido.. El navegador recomendado es Chrome.

Después de entrar, por defecto está en modo simple, haga clic en modo experto para desbloquear más configuraciones, Adecuado para depuración profesional..

Sección de estado:

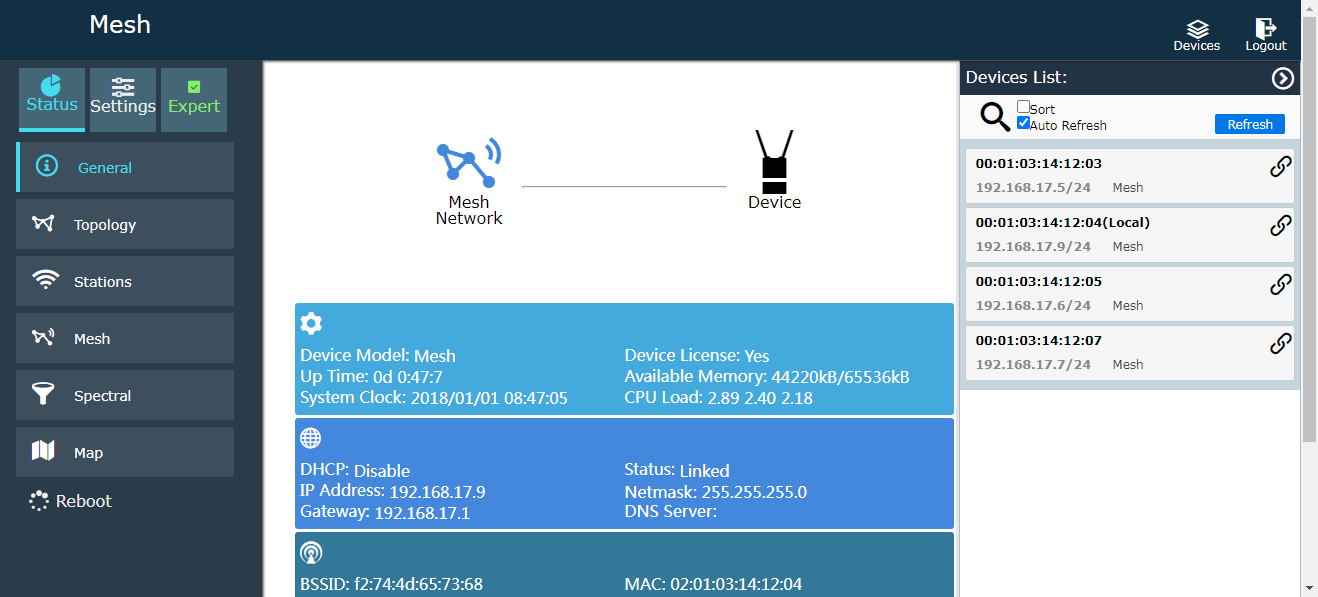

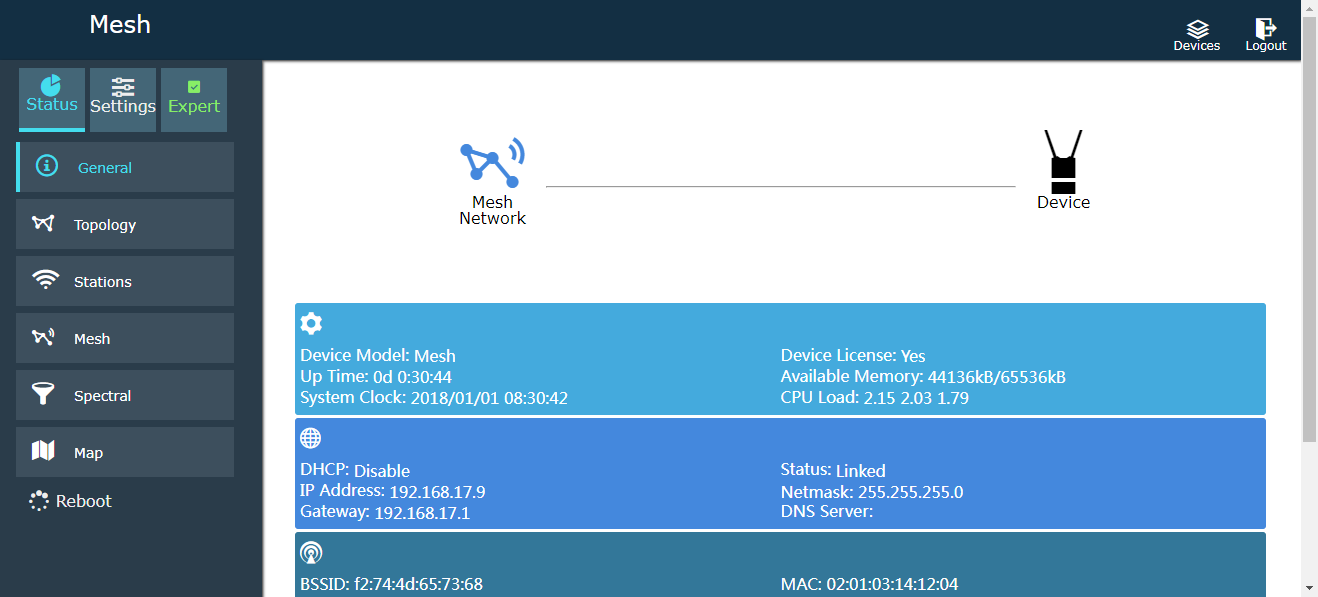

Visión de conjunto:

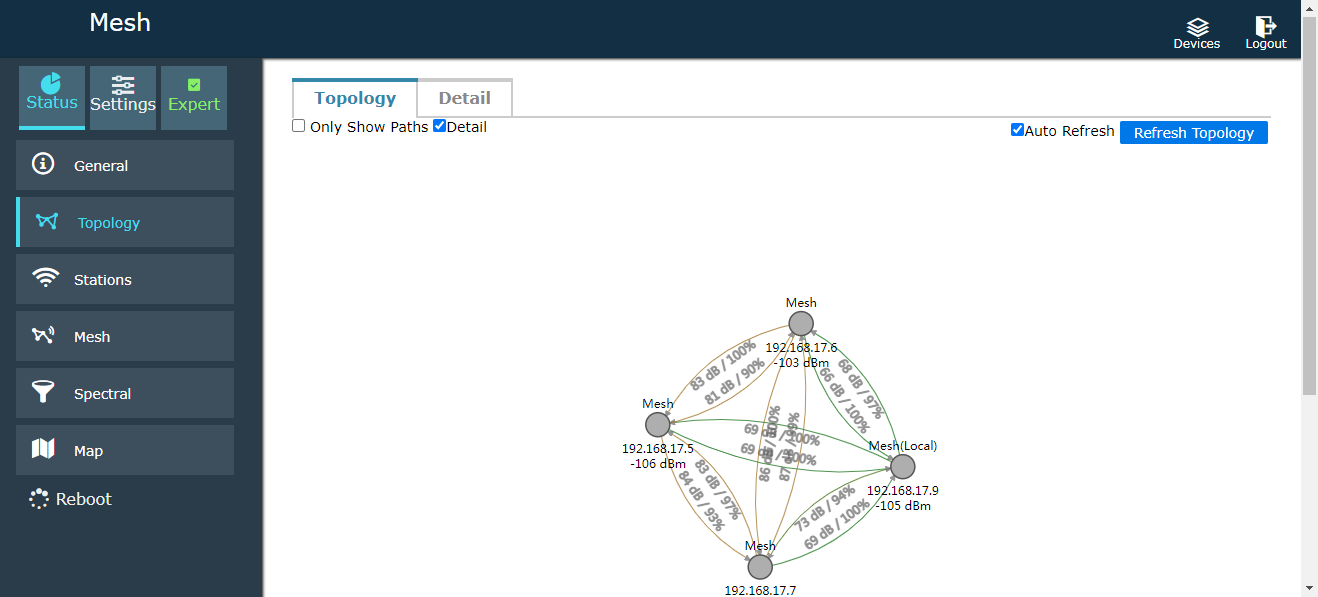

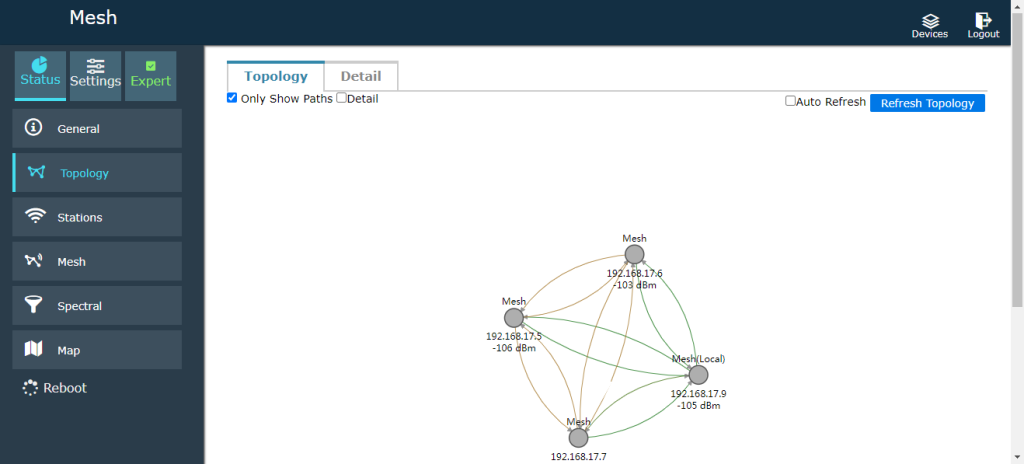

Mapa de topología: (La actualización automática está desactivada de forma predeterminada para ahorrar ancho de banda., puedes comprobar la actualización automática)

Verifique solo la ruta de visualización, Puedes conocer la relación directa del punto de salto de cada módulo.

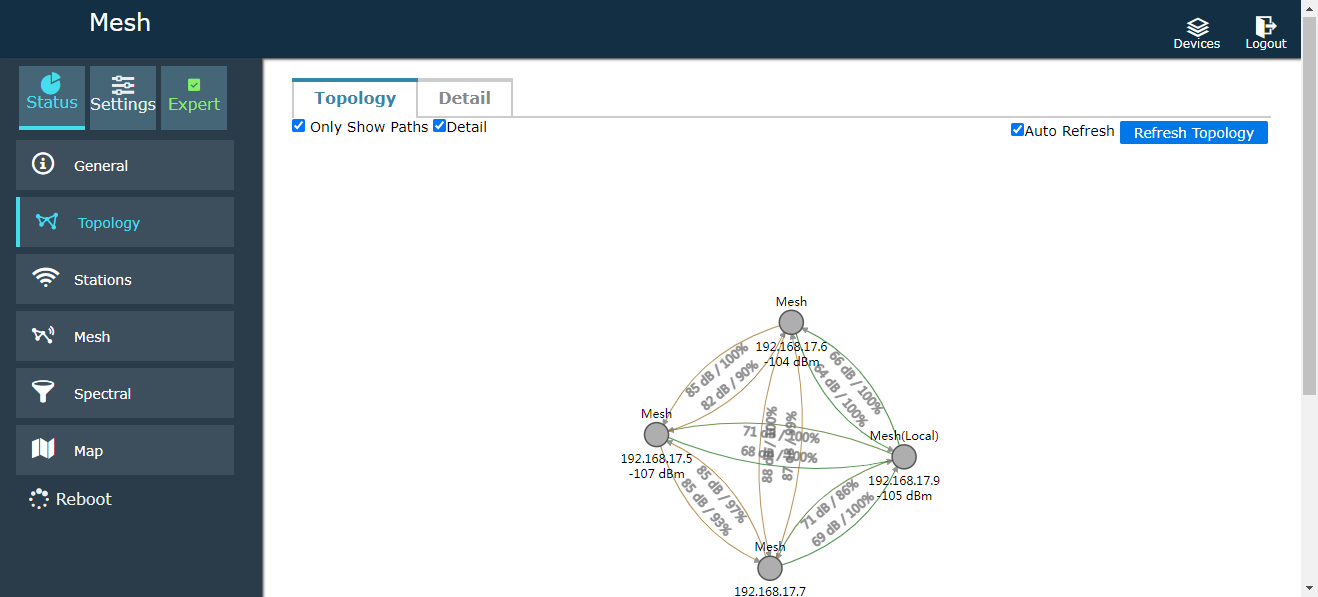

Verifique los detalles para juzgar el estado de la conexión de datos de cada módulo. Estos se muestran dinámicamente en tiempo real.

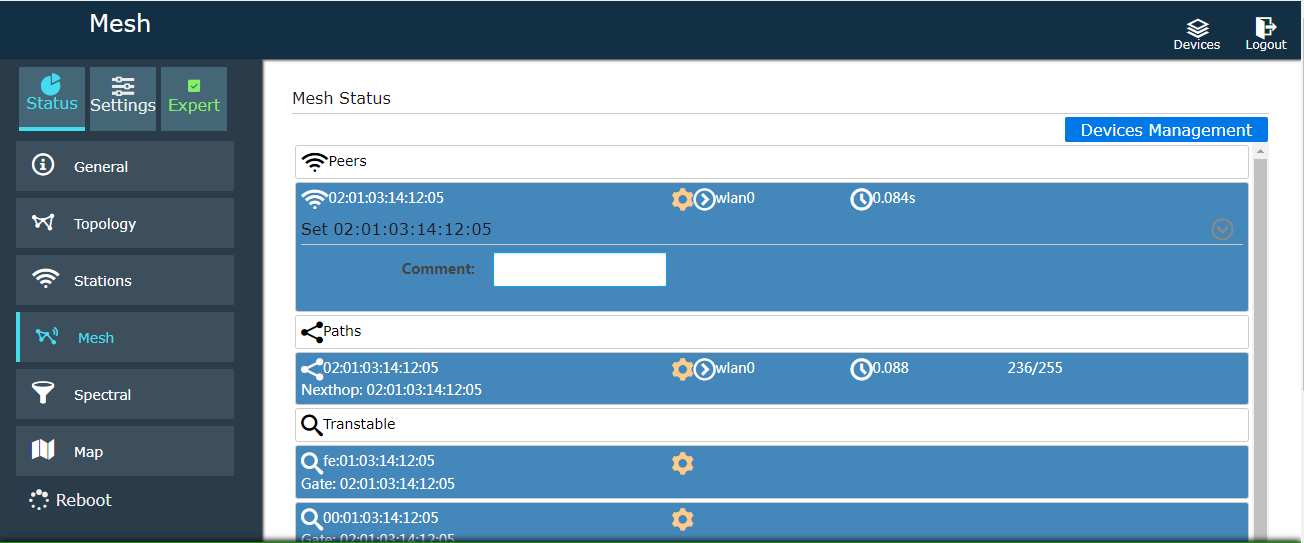

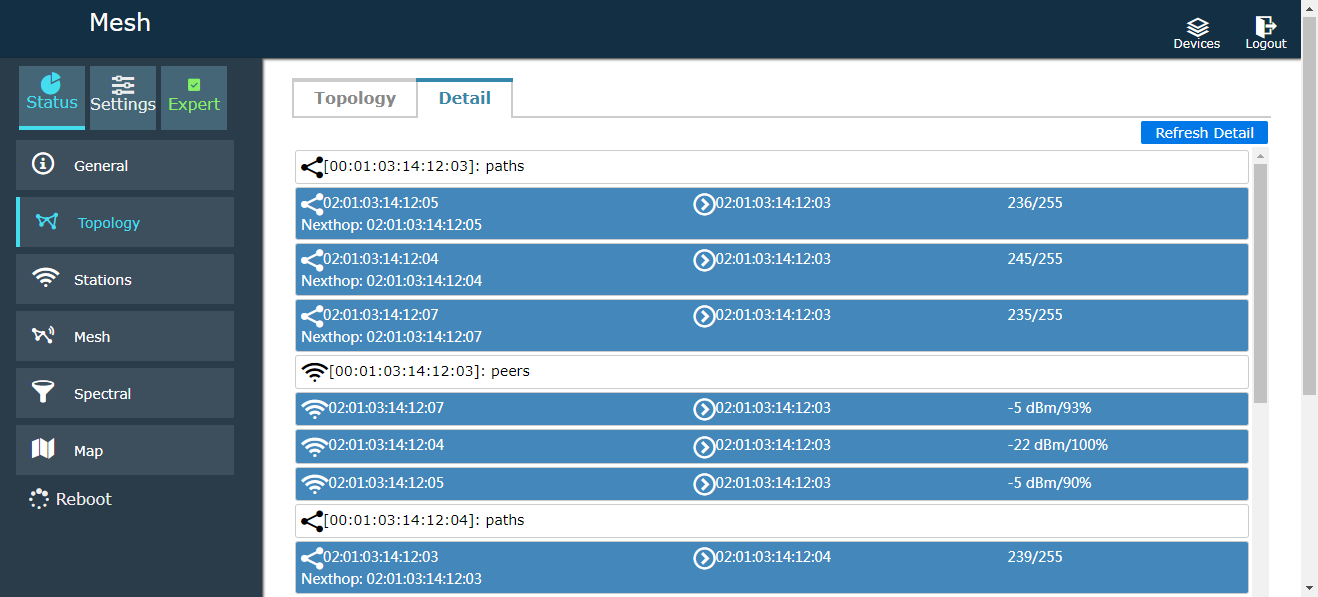

Haga clic en Detalles: Puedes conocer la situación específica de cada módulo directamente:

Estado terminal:

Red ad hoc: Puedes comentar el nombre., por supuesto, También puede funcionar en estado terminal..

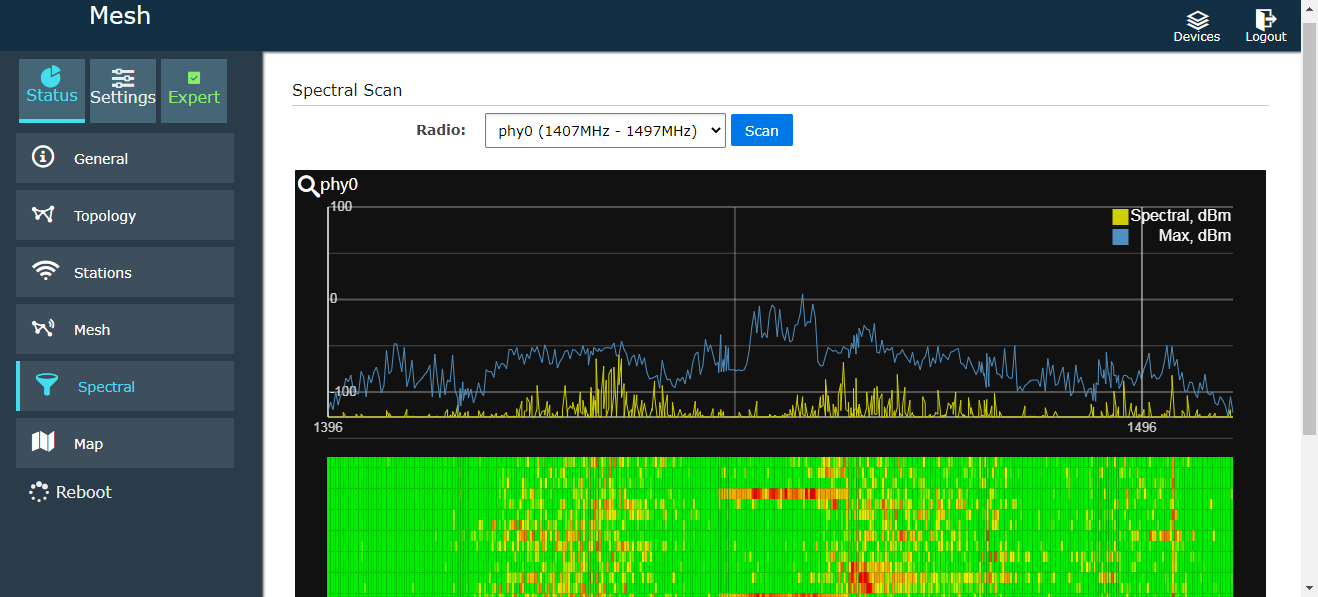

escaneo de espectro: Verifique la interferencia de cada banda de frecuencia.. por supuesto, Se compran las bandas de frecuencia de diferentes módulos., y las bandas de frecuencia de escaneo son diferentes.

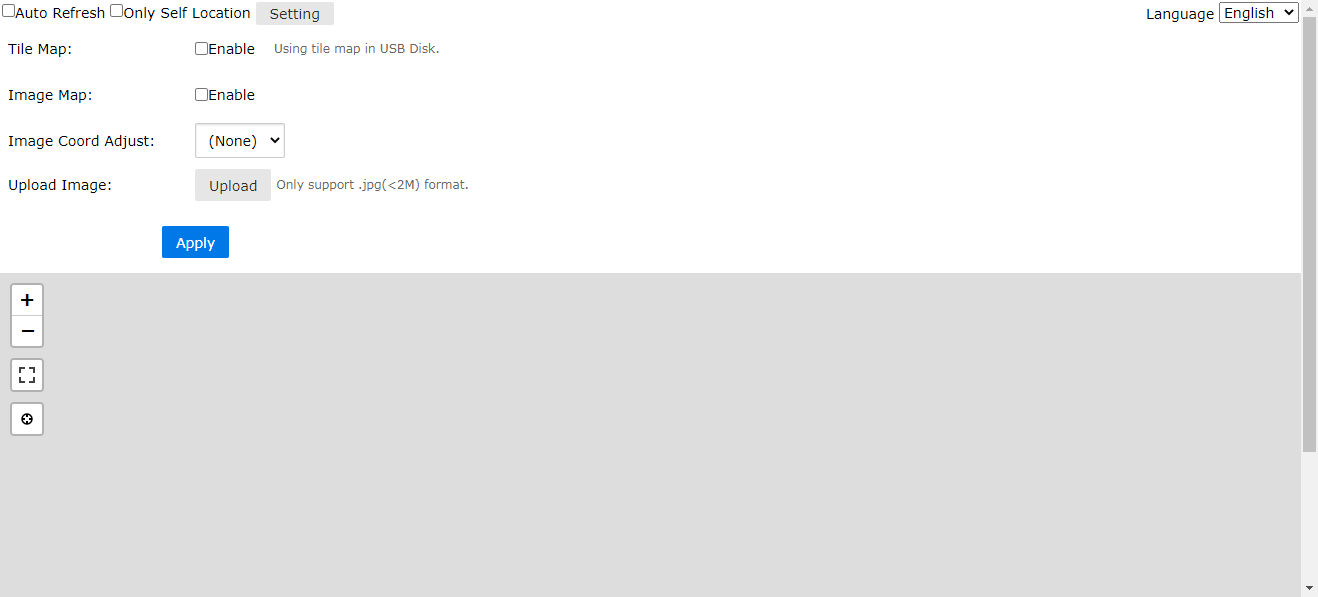

Mapa: (por supuesto, para conocer la información de ubicación de cada terminal, Es necesario instalar módulos GNSS como GPS o Beidou.)

Mapas de mosaicos de soporte, mapas de imagen, mapas de red, etc..

Sección de configuración

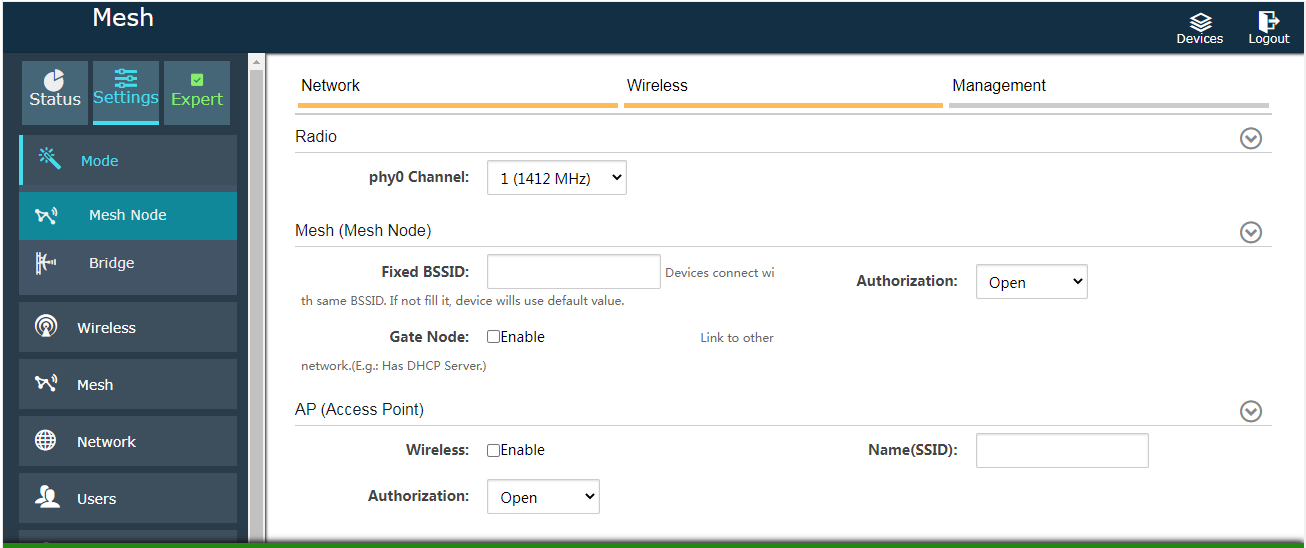

Modo: 1. Configuración del nodo o puente MESH

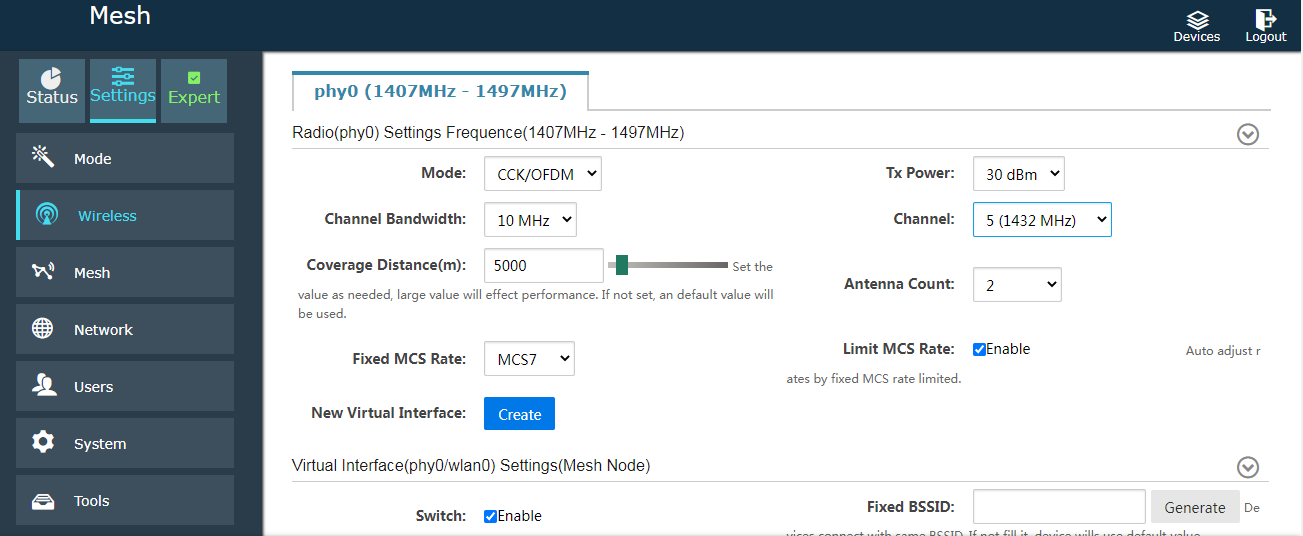

2. Configuración inalámbrica:

2.1 Configuración de potencia de transmisión, el poder de los diferentes productos comprados es diferente.

Canal de Banda ancha: 5M 10M 20M 40M

Canal: Se utilizan diferentes canales para comprar diferentes productos.

La distancia de cobertura (metros) debe completarse de acuerdo con la situación real. Si está configurado en 3000 metros, es imposible correr hacia 5000 metros.

Número de antenas 2

Tasa MCS fija: Se puede desactivar para selección automática. Si quieres una transmisión estable, se recomienda configurar el manual, distancia (MCS0 a MCS15)

Ancho de banda, Modulación, Tarifa

Limitar la tasa de MCS: Se recomienda habilitarlo.. Después de habilitarlo, si la tasa fija es MCS4, El software seleccionará automáticamente el mejor método de modulación de MCS0 a MCS4 durante la prueba..

		5METRO	10METRO	20METRO	40METRO
MCS0	BPSK 1/2	1.7METRO	3.3metro	6.5METRO	13.5METRO
MCS1	QPSK 1/2	3.2metro	6.5METRO	13metro	27metro
MCS2	QPSK 3/4	4.8metro	9.8metro	19.5METRO	40.5METRO
MCS3	16QAM 1/2	6.5METRO	13metro	26METRO	54METRO
MCS4	16QAM 3/4	9.7METRO	19.5METRO	39METRO	81METRO
MCS5	64QAM 2/3	13metro	26METRO	52metro	108METRO
MCS6	64QAM 3/4	14.5METRO	29METRO	58.5METRO	121METRO
MCS7	64QAM 5/6	16METRO	32.5METRO	65metro	135METRO
MCS8	BPSK 1/2	3.2metro	6.5METRO	13metro	27metro
MCS9	QPSK 1/2	6.5METRO	13metro	26METRO	54METRO
MCS10	QPSK 3/4	9.7METRO	19.5METRO	39METRO	81METRO
MCS11	16QAM 1/2	13metro	26METRO	52metro	108METRO
MCS12	16QAM 3/4	19.5METRO	39METRO	78METRO	162METRO
MCS13	64QAM 2/3	26METRO	52metro	104METRO	216METRO
MCS14	64QAM 3/4	29METRO	58.5METRO	117METRO	243METRO
MCS15	64QAM 5/6	32.5METRO	65metro	130METRO	270METRO

De MCS0 a MCS7, Dos puertos inalámbricos envían los mismos datos para mejorar la estabilidad durante el movimiento..

Del MCS8 al MCS15, Los dos puertos inalámbricos envían datos diferentes., lo que puede hacer que la tasa sea X2

Si está en estado móvil, se recomienda utilizar BPSK o QPSK para transmitir datos. 16QAM y 64QAM son adecuados para su uso con transmisión fija.

Si se utiliza MCS8 a MCS15, Se recomienda que las antenas de los dos puertos estén 90 grados del otro, por ejemplo, uno es vertical y el otro es horizontal.

Si se utilizan drones, Se recomienda MCS0 a MCS2.

Cuanto mayor sea el ancho de banda, cuanto menor sea la sensibilidad. Lo mismo ocurre con la modulación..

Unidad de tasa por encima de BPS

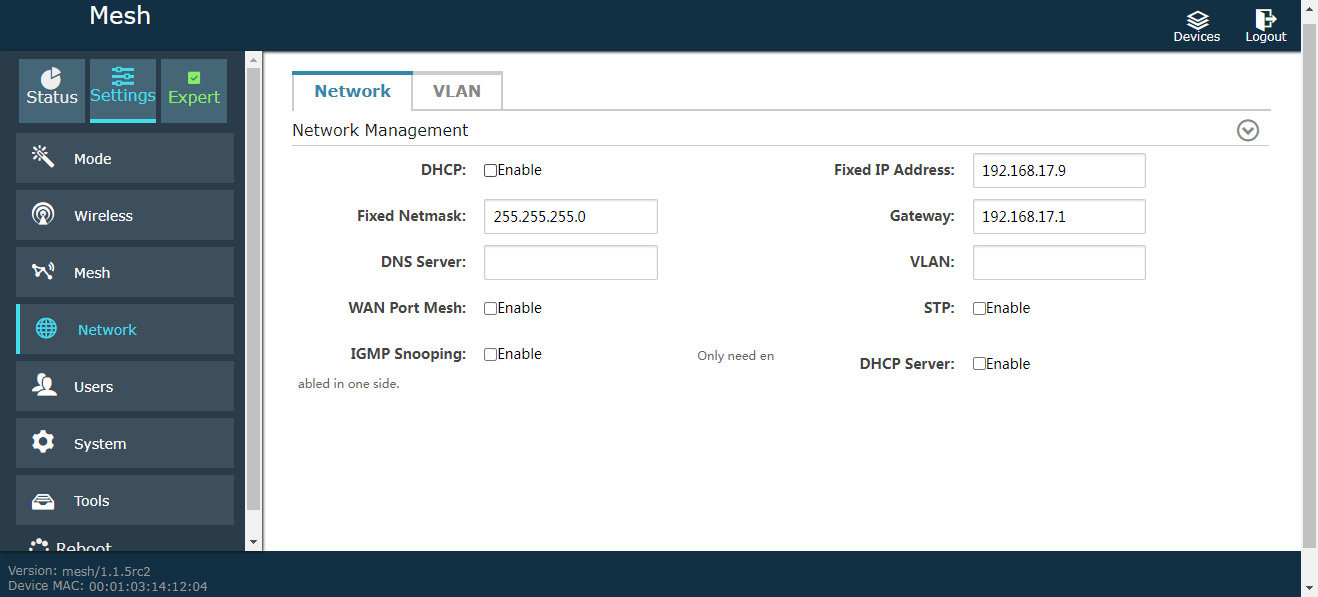

3. Red:

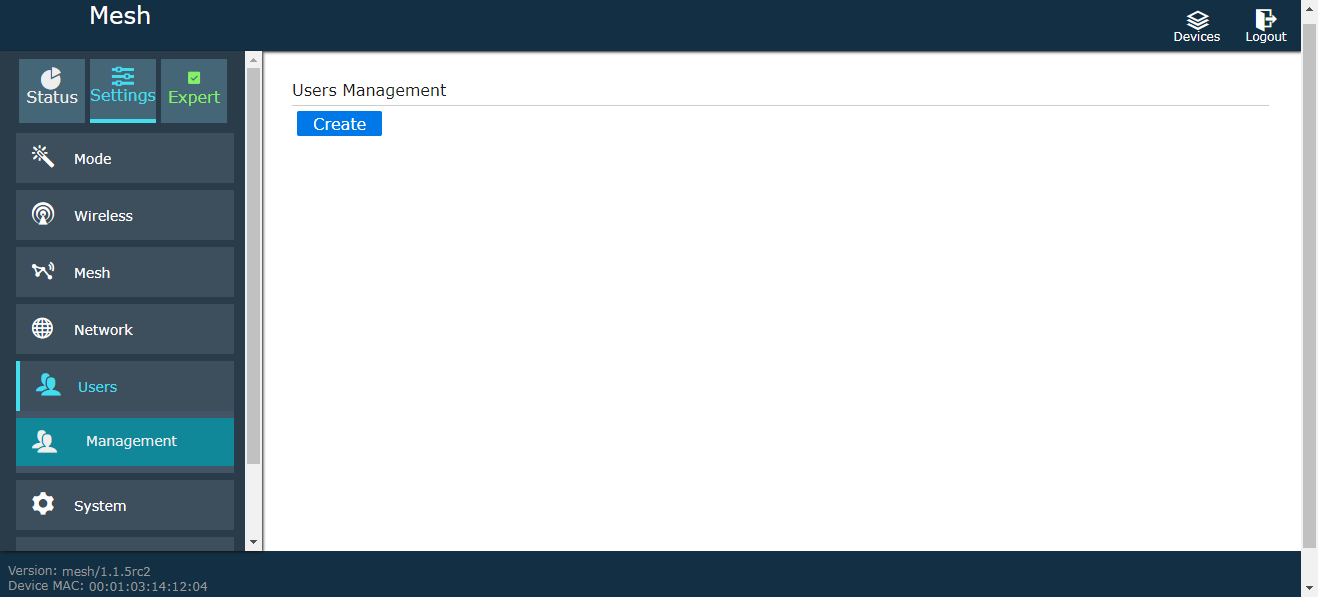

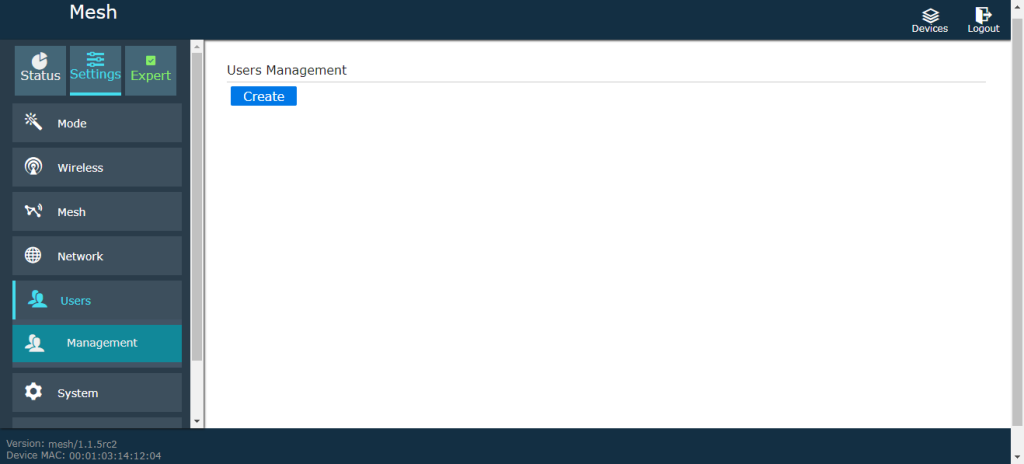

4. Gestión de usuarios:

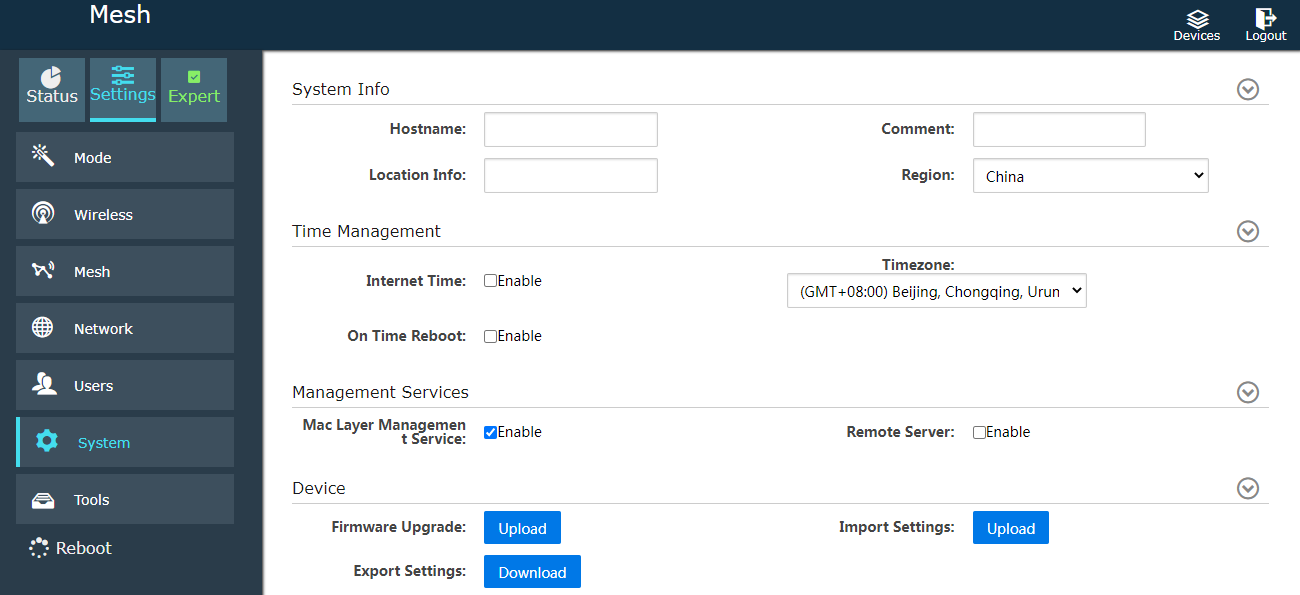

5. Sistema

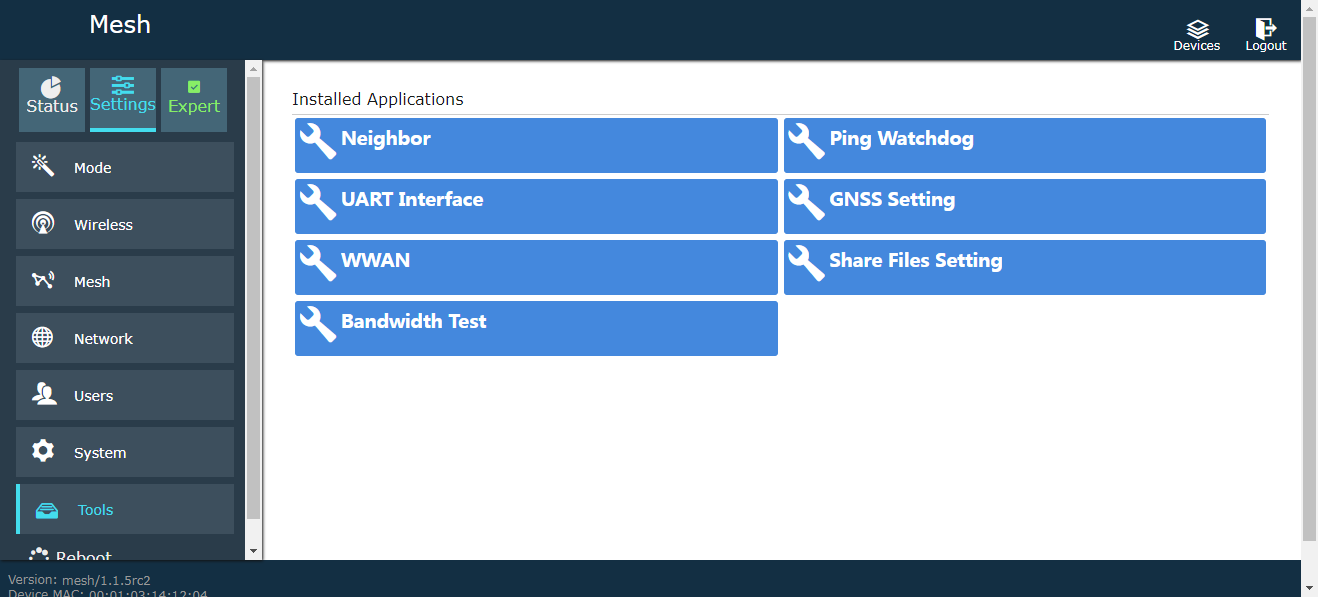

6. Herramientas Configurar puerto serie, GPS/Beidou/GNSS, 4Acceso g/5g, y otros parámetros

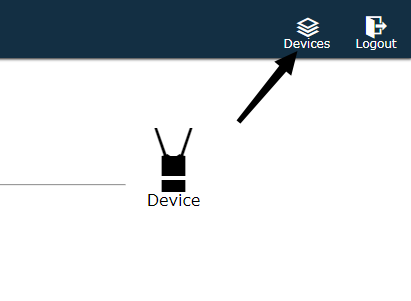

6.1 Gestión multidispositivo, en la esquina superior derecha, puedes iniciar sesión y administrar usuarios de forma remota, y también es una visualización de interfaz dinámica en tiempo real o visualización de mapas.

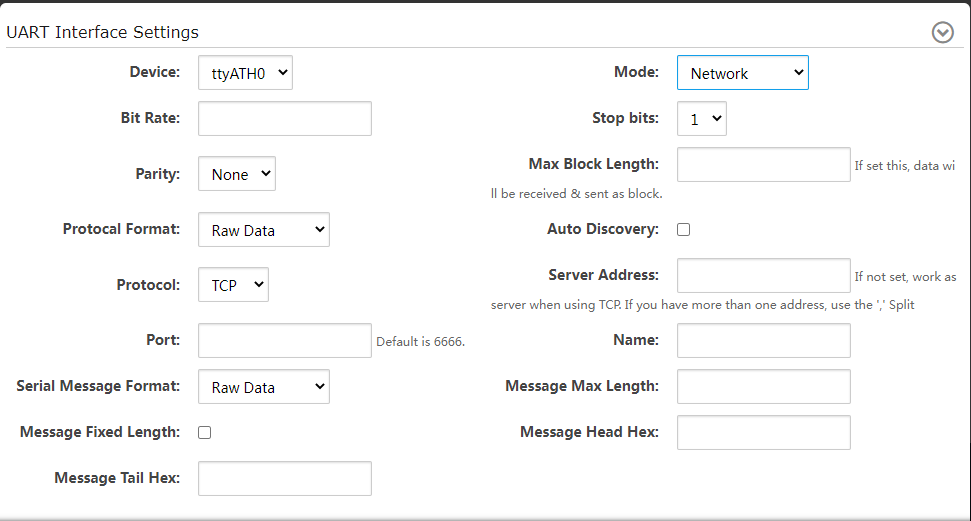

6.2 Configuración del software del puerto serie:

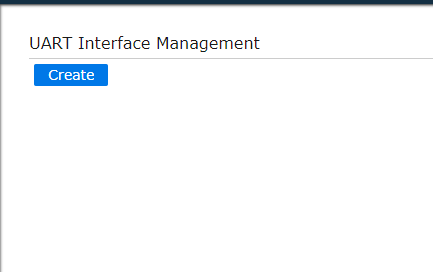

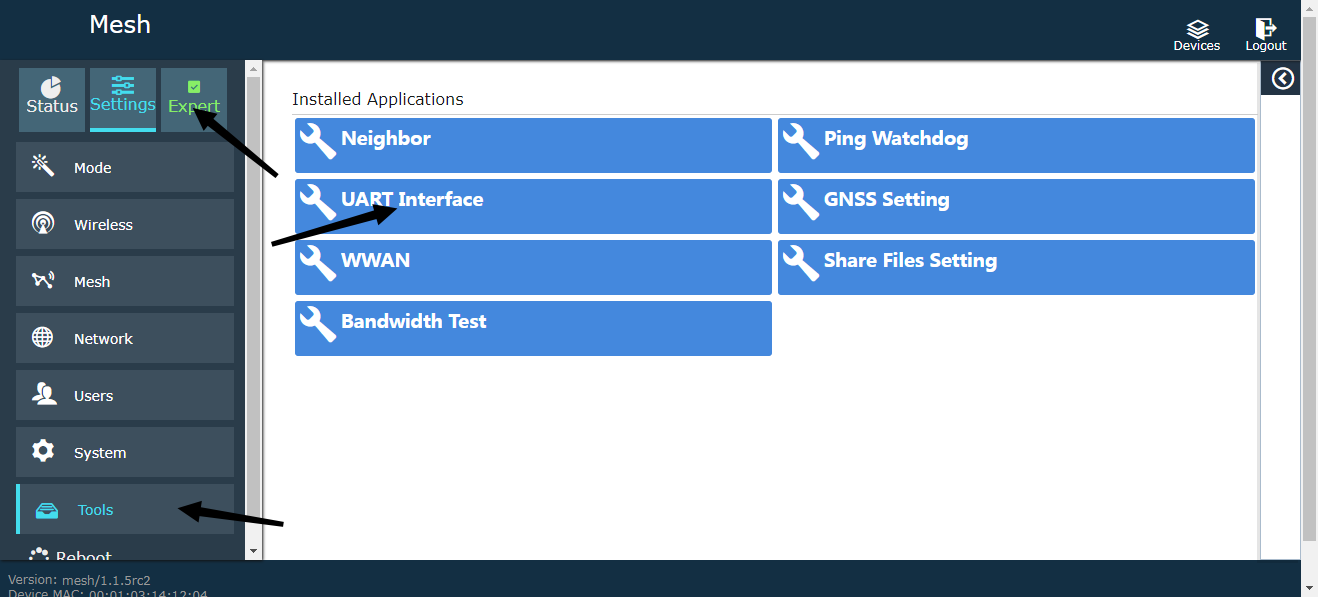

Seleccione el modo experto, Herramientas, e interfaz UART.

elige nuevo

Atención, si utiliza el puerto serie para transmitir datos serie, tienes que elegir ttyS0 (COM1 de hardware) y ttyUSB0 (COM2 de hardware), ttyATH0 no es válido, modo: red

velocidad de transmisión 115200, bit de parada 1, paridad ninguna.

Nombre 1, protocolo UDP, Recopilamos varios tipos diferentes de información para diversos fines para brindarle y mejorar nuestro Servicio., 192.168.55.100 (la dirección IP aquí es la dirección IP del otro dispositivo, por ejemplo, ingrese la IP de la computadora para la computadora, e ingrese la IP del dispositivo para el dispositivo).

Puerto 20005, 20003. Elija un número de puerto

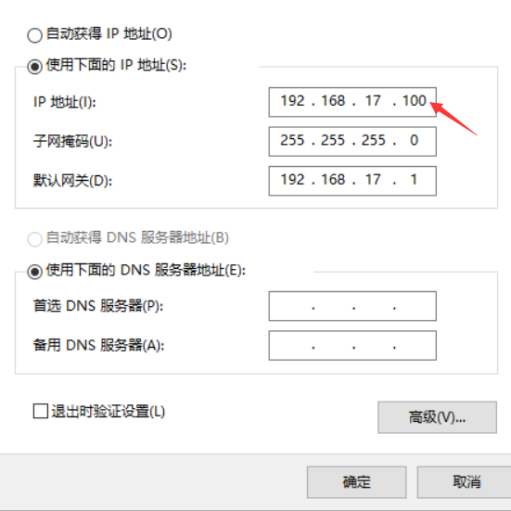

La IP de la computadora está configurada como fija 192.168.17.100

Cortocircuite los pines TX RX de COM1 y COM2 del dispositivo.

Utilice la herramienta de prueba TCP UDP para completar la IP y el puerto del dispositivo.

Enviarlo para volver a recurrir los datos.
