CX660X Ευρυζωνική μονάδα ασύρματης μετάδοσης δεδομένων

Αυτό το έγγραφο παρέχει μια ολοκληρωμένη τεχνική επισκόπηση του Μονάδα ασύρματης μετάδοσης δεδομένων ευρυζωνικής σειράς CX660X, μια μονάδα επικοινωνίας υψηλής απόδοσης σχεδιασμένη για μεγάλες αποστάσεις, μετάδοση δεδομένων και βίντεο χαμηλής καθυστέρησης. Η μονάδα CX660X βασίζεται σε Τεχνολογία ασύρματης επικοινωνίας LTE και ενσωματώνει προηγμένες τεχνολογίες όπως π.χ OFDM (Ορθογώνια Πολυπλεξία Διαίρεσης Συχνότητας) και MIMO (Πολλαπλές εισόδους πολλαπλών εισροών) να παραδώσει σταθερό, ασύρματες συνδέσεις υψηλής απόδοσης σε πολύπλοκα περιβάλλοντα.

Το εγχειρίδιο ξεκινά με μια σαφή εξήγηση του χρήση μονάδας και ενοποίηση συστήματος, συμπεριλαμβανομένων λεπτομερών ροών εργασιών μετάδοσης δεδομένων και μετάδοσης εντολών. Περιγράφει πώς το CX660X λειτουργεί ως η βασική μονάδα επικοινωνίας σε ένα ασύρματο σύστημα σύνδεσης βίντεο ή δεδομένων, διασύνδεση με ελεγκτές κεντρικού υπολογιστή μέσω USB, HSIC, και διεπαφές UART. Αυτές οι ενότητες βοηθούν τους προγραμματιστές και τους ενοποιητές συστημάτων να κατανοήσουν γρήγορα πώς να συνδέσουν κάμερες, επεξεργαστές, και μονάδες ελέγχου για την επίτευξη αξιόπιστης επικοινωνίας άνω και κάτω ζεύξης.

Ένα μεγάλο μέρος του εγγράφου είναι αφιερωμένο στο λειτουργικά χαρακτηριστικά και προδιαγραφές απόδοσης του CX660X. Περιγράφει τις υποστηριζόμενες ζώνες συχνοτήτων RF, συμπεριλαμβανομένου 800 MHz, 1.4 GHz, και 2.4 GHz, καθώς και ευέλικτες επιλογές εύρους ζώνης που κυμαίνονται από 1.4 MHz σε 20 MHz. Το έγγραφο παρέχει επίσης αναλυτικές πληροφορίες για την ισχύ μετάδοσης, ευαισθησία του δέκτη, σχήματα διαμόρφωσης, ρυθμούς δεδομένων, και χωρητικότητα δικτύου, καταδεικνύοντας την καταλληλότητα της μονάδας τόσο για σενάρια μετάδοσης μικρής όσο και για εξαιρετικά μεγάλης εμβέλειας.

Το τεχνικό εγχειρίδιο περιλαμβάνει περαιτέρω ηλεκτρικά χαρακτηριστικά, μηχανικές διαστάσεις, προφίλ κατανάλωσης ενέργειας, και τρόπους λειτουργίας χαμηλής κατανάλωσης, δίνοντας τη δυνατότητα στους μηχανικούς να αξιολογούν με ακρίβεια τους προϋπολογισμούς ισχύος και τη θερμική απόδοση. Λεπτομερής Ορισμοί PIN και περιγραφές διεπαφής παρέχονται για την υποστήριξη του σχεδιασμού υλικού, Ενσωμάτωση PCB, και αποσφαλμάτωση συστήματος.

Επιπλέον, καλύπτει το έγγραφο αξιοπιστία του συστήματος, περιβαλλοντικών προδιαγραφών, Συμμόρφωση EMC, και κανονιστικά ζητήματα, όπως οι απαιτήσεις RoHS και REACH. Αυτές οι ενότητες υπογραμμίζουν την ετοιμότητα της μονάδας CX660X για εφαρμογές βιομηχανικής ποιότητας.

Συνολικά, αυτό το έγγραφο χρησιμεύει ως πλήρης αναφορά για προγραμματιστές που εργάζονται πάνω σε αυτό Σύνδεσμοι δεδομένων UAV, Συστήματα μετάδοσης ασύρματων βίντεο, απομακρυσμένη παρακολούθηση, και βιομηχανικός εξοπλισμός επικοινωνίας. Προσφέρει κατανόηση συστήματος υψηλού επιπέδου και λεπτομέρειες υλικού χαμηλού επιπέδου, καθιστώντας το βασικό οδηγό για την ανάπτυξη προϊόντων, ολοκλήρωση, και ανάπτυξη ασύρματων λύσεων που βασίζονται σε CX660X.

Τεχνικό εγχειρίδιο προϊόντος CX660X Module

Τεχνικό εγχειρίδιο προϊόντος CX660X Module

1. Χρήση μονάδας CX660X

Το CX660X είναι μια μονάδα ευρυζωνικής μετάδοσης δεδομένων από σημείο σε πολλά σημεία. Βασισμένο στο πρότυπο ασύρματης επικοινωνίας LTE, χρησιμοποιεί βασικές τεχνολογίες όπως το OFDM (Ορθογώνια Πολυπλεξία Διαίρεσης Συχνότητας) και MIMO (Πολλαπλής Εισόδου & Πολλαπλής Εξόδου). Η μονάδα υποστηρίζει πολλαπλές εκχωρήσεις εύρους ζώνης (1.4MHz, 3MHz, 5MHz, 10MHz, και 20 MHz) και διαθέτει σχεδιασμό επίπεδης αρχιτεκτονικής συστήματος, μειώνοντας αποτελεσματικά την καθυστέρηση του συστήματος και βελτιώνοντας την ικανότητα μετάδοσης. Προσφέρει μετάδοση μεγάλης εμβέλειας, υψηλή απόδοση δεδομένων, και ισχυρή απόδοση κατά των παρεμβολών. Εξοπλισμένο με τσιπ SOC, το CX660X επιτυγχάνει υψηλότερη ενσωμάτωση, μειώνει σημαντικά την κατανάλωση ενέργειας του συστήματος, και ελαχιστοποιεί το μέγεθος της μονάδας, καθιστώντας το ιδανικό για εφαρμογές πελατών, όπως UAV και συστήματα παρακολούθησης βίντεο.

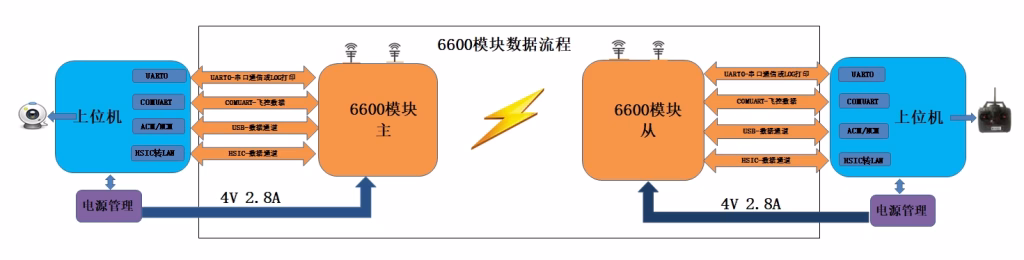

CX660X Ως στοιχείο επικοινωνίας του συστήματος μετάδοσης εικόνας, ο πομπός…/Τα δεδομένα λαμβάνονται από την κύρια μονάδα ελέγχου, και η συγκεκριμένη ροή δεδομένων είναι η εξής:

1. Διαδικασία αποστολής και λήψης δεδομένων

στέλνω	Η κύρια μονάδα ελέγχου είναι μια συσκευή λήψης εικόνας που εκτελεί τη λήψη και την κωδικοποίηση δεδομένων.	ΦΩΤΟΓΡΑΦΙΚΗ ΜΗΧΑΝΗ
	Η κύρια μονάδα ελέγχου μεταδίδει τα κωδικοποιημένα δεδομένα στο CX660X μέσω διασύνδεσης USB ή HSIC.	συνελικτικούς ρυθμούς bit: USB/HISC; Λογικά εικονικό:Κάρτα δικτύου
	Το CX660X μεταδίδει τα λαμβανόμενα κωδικοποιημένα δεδομένα εικόνας στο [τη συσκευή στόχο] μέσω της διεπαφής αέρα.δέκτης
αναλαμβάνω	Ο δέκτης CX660X λαμβάνει τα κωδικοποιημένα δεδομένα εικόνας και τα διαβιβάζει στον κύριο ελεγκτή. Module
	Το CX660X μεταδίδει δεδομένα στην κύρια μονάδα ελέγχου μέσω διασύνδεσης USB ή HSIC.	συνελικτικούς ρυθμούς bit: USB/HISC; Λογικά εικονικό:Κάρτα δικτύου
	Μετά τη λήψη δεδομένων από το CX660X, η κύρια μονάδα ελέγχου εκτελεί αποκωδικοποίηση και εμφάνιση εικόνας.

2. Διαδικασία αποστολής και λήψης εντολών

στέλνω	Η κύρια μονάδα ελέγχου στέλνει εντολές ελέγχου στο CX660X μέσω της διεπαφής UART.
	Το CX660X μεταδίδει τα λαμβανόμενα δεδομένα ελέγχου στο άκρο λήψης μέσω της διεπαφής αέρα.	Τα δεδομένα και οι οδηγίες διαχωρίζονται στη διεπαφή υλικού.
αναλαμβάνω	Το άκρο λήψης CX660X λαμβάνει δεδομένα ελέγχου και τα μεταδίδει στον κύριο ελεγκτή μέσω της μονάδας UART.Manufacturing

2. Λειτουργίες μονάδας CX660X και προδιαγραφές απόδοσης

Λειτουργίες	Λειτουργική περιγραφή	λεπτομερής	Παρατήρηση
Περιοχή PCB	43.40mm*45,00mm*3,00mm (PCB μονής όψης)	Εύρος ανοχής: 43.40±0,15 χλστ 45.00±0,15 χλστ 3.00±0,10 χλστ
RF	Ζώνη ραδιοσυχνοτήτων	2401.5-2481.5 MHz 1427.9-1447.9MHz 806-826 MHz
	Εξουσία, κλπ.τάξη	2.4G/1,4G/800M 25dBm±2
	ευαισθησία(Πρόσβαση)	2.4σολ (αριθμός καναλιού 24415): 20MHz -99 10MHz -103 5MHz -104 3MHz -106	Κατάσταση πρόσβασης
		1.4σολ (αριθμός καναλιού 14379) 10MHz -103 5MHz -104 3MHz -106	Κατάσταση πρόσβασης
		800Μ (αριθμός καναλιού 8160) 10MHz -103 5MHz -104 3MHz -106	Κατάσταση πρόσβασης
	Ευαισθησία (BLEY).<=3%)	2.4G (24415 (Συχνότητα): 20MHz -94dBm(10Mbps) 20MHz -97dBm(5Mbps) 10MHz -91dBm(10Mbps) 10MHz -96dBm(5Mbps) 5MHz -84dBm(10Mbps) 5MHz -93dBm(5Mbps) 3MHz -87dBm(5Mbps) 3MHz -98dBm(2Mbps) 2MHz -84dBm(2Mbps)
		1.4G (14379 (Σημείο συχνότητας) 10MHz -91dBm(10Mbps) 10MHz -96dBm(5Mbps) 5MHz -82dBm(10Mbps) 5MHz -91dBm(5Mbps) 3MHz -86dBm(5Mbps) 3MHz -97dBm(2Mbps) 2MHz -84dBm(2Mbps)
		800M (8160 (Συχνότητα): 10MHz -91dBm(10Mbps) 10MHz -97dBm(5Mbps) 5MHz -84dBm(10Mbps) 5MHz -94dBm(5Mbps) 3MHz -87dBm(5Mbps) 3MHz -98dBm(2Mbps) 2MHz -84dBm(2Mbps)

		2MHz -84dBm(2Mbps)
διεπαφή	UART	2 άτομο
	HSIC	USB 2.0 Υψηλή ταχύτητα
	USB	USB 2.0 Υψηλή ταχύτητα
	I2C	1 άτομο
	GPIO	6 άτομο
	Jtag	1 άτομο
	κεραία	Διπλές κεραίες
παροχή ηλεκτρικού ρεύματος	VBAT	3.7V~4,35V；	εισαγω
	D1V8A	Εξωτερική διεπαφή τροφοδοσίας	Παραγωγή
	D2V85A	Jtag、αισθητήρας、2.85V Πηγή διεπαφής εξωτερικού τροφοδοτικού	Παραγωγή
	VCC_HSI C2LAN	Προορίζεται για εξωτερικό τροφοδοτικό τσιπ LAN9730,3.3V	Παραγωγή
Μέθοδος μετάδοσης	Unicast, multicast, αναμετάδοση	υποστήριξη
Έλεγχος ισχύος	Αυτόματος έλεγχος ισχύος	Υποστήριξη προσαρμοστικού ελέγχου
	Σταθερή ισχύς	υποστήριξη
αναβάθμιση λογισμικού	OTA	Υποστηρίζει OTA (Over-The-Air) ενημερώσεις, και υποστηρίζει τόσο τοπικές όσο και απομακρυσμένες αναβαθμίσεις.
Διαχείριση διαμόρφωσης	UI WEB	Πληροί τις βασικές απαιτήσεις διαμόρφωσης / Εκθεση / Συνάρτηση ερωτήματος
Κατά των παρεμβολών	δυναμικός συντονισμός συχνότητας	Υποστηρίζει μεταπήδηση συχνότητας cross-band
Διαμόρφωση αναμετάδοσης	Αναμετάδοση HARQ	υποστήριξη
Λειτουργία μετάδοσης	Λειτουργία μονάδας μετάδοσης	Μονή κεραία για μετάδοση, μονή κεραία για λήψη / Εκπομπή μονής κεραίας, λήψη διπλής κεραίας
	Σύνδεσμος δεδομένων	Αμφίδρομη επικοινωνία δεδομένων Master-slave
	Αναλογία άνω και κάτω ζεύξης	Ο κεντρικός κόμβος υποστηρίζει ρυθμιζόμενες αναλογίες ανερχόμενης και κατερχόμενης ζεύξης-χρονοθυρίδας: 2D3U / 3D2U / 4D1U / 1D4U
Λειτουργικό εύρος ζώνης	2.4GHz	1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz
	1.4GHz	1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz
	800MHz	1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz
Ρυθμός δεδομένων	Μέγιστη απόδοση	Ένας μεμονωμένος κόμβος υποστηρίζει μέχρι 30 Mbps προς μια κατεύθυνση, και μέχρι 45 Mbps αμφίδρομα.
	Επίπεδα ποσοστού	Η προσαρμοστική μέση απόδοση του συστήματος είναι προσαρμοστικά και ομοιόμορφα μεταξύ κόμβων.
	Όριο ταχύτητας	Υποστηρίζει την ταχύτητα χρήστη Περιορισμός εύρους ζώνης με δυνατότητα ρύθμισης από το χρήστη υποστηρίζεται
κρυπτογράφηση		ZUC，Χιόνι，AES Τρεις τύποι επιλογής κρυπτογράφησης
modulationWay		Υποστηρίζει QPSK, 16QAM, και σχήματα διαμόρφωσης 64QAM.

Υποστηριζόμενος αριθμός κόμβων δικτύου		Υποστηρίζει μέγεθος δικτύου N ≥ 2, με μέχρι 16 κόμβους πρόσβασης.
DRX		Στοιχεία ελέγχου κύριου κόμβου, Οι υποτελείς κόμβοι επιτρέπουν την είσοδο στον κύκλο DRX 160ms
απόσταση μετάδοσης	Απόσταση μετάδοσης βίντεο σέρβις	Υποστήριξη 0-3χλμ	CX6601 / CX6601N (Δεν υπάρχει εξωτερική διεπαφή μεταγωγής PA)
		Υποστήριξη 0-10χλμ	CX6602 / CX6602N (Δεν υπάρχει εξωτερική διεπαφή μεταγωγής PA)
		Υποστηρίζει 0-30 Km	CX6603
		Υποστήριξη εξαιρετικά μεγάλης απόστασης 0 – 80 χλμ	CX6608
		Υποστήριξη εξαιρετικά μεγάλης απόστασης 0 – 150 χλμ	CX6609
Καθυστέρηση	Καθυστέρηση διεπαφής αέρα	Από τον κόμβο- Καθυστέρηση μετάδοσης κεντρικού κόμβου<=200ms	Μετάδοση δεδομένων USB/HSIC
	Καθυστέρηση διεπαφής αέρα μονάδας	UL Μονόδρομος, καθυστέρηση<20ms DL Μονόδρομος, καθυστέρηση<20Κυρία	CFG0 1V4 DRX Απενεργοποιημένο
	Καθυστέρηση ενεργοποίησης	Κεντρικός κόμβος/ Η καθυστέρηση εκκίνησης κόμβου είναι μικρότερη από 15 δευτερόλεπτα
Έλεγχος συστήματος	Διαμόρφωση παραμέτρων	Μετάδοση ισχύος / Συχνότητα / εύρος ζώνης (Ρυθμιζόμενο σε πραγματικό χρόνο), Ζώνη συχνοτήτων (Μη ρυθμιζόμενο σε πραγματικό χρόνο)
	Κατάσταση / Αναφορά παραμέτρων	Κατάσταση σύνδεσης / RSRP / SNR / Απόσταση / Uplink & Καθοδική σύνδεση, και τα λοιπα.
Διασύνδεση OTG	OTG	Μονάδα Διασύνδεσης USB για σύνδεση εξωτερικών συσκευών	συνελικτικούς ρυθμούς bit: USB
Ο πομπός είναι ψευδής	<-36dBm @BW=1kHz	9KHz=< φά < 150KHz
	<-36dBm @BW=10kHz	150KHz=< φά < 30MHz
	<-36dBm@BW=100kHz	30MHz=< φά < 1000MHz

	<-36dBm @BW=1MHz	1GHz=< φά < 12.75GHz
Ανοδική σύνδεση EVM		<6%
ACLR		<-29.2dBc@E-UTRA1 <-32.2dBc@UTRA1 <-35.2dBc@UTRA2
Κατανάλωση ενέργειας	κορυφή	Κατανάλωση ρεύματος στο μέγιστο ρυθμό δεδομένων: 700 mA ±15%
Λειτουργία χαμηλής ισχύος	Ελέγχεται από το Α.Τ	AT Λειτουργία χαμηλής ισχύος ελεγχόμενη από εντολή: Επιτρέπει την αφύπνιση με σύντομο πάτημα του κουμπιού λειτουργίας ή με δραστηριότητα δικτύου. Αναμονή χωρίς ενεργές συνδέσεις: ≤ 60mA Κατάσταση ήπιας απενεργοποίησης: ≤ 10mA
Βάρος μονάδας	Τυπική σανίδα	13 γραμμάριο

1. μηχανήματα υπολογιστών ΚΑΡΦΙΤΣΑ Καρφιτσώστε ορισμούς:

Tubefoot	Όνομα καρφίτσας	Τομέας τάσης	IO	Περιγραφή Λειτουργίας	Παρατήρηση
1	GND			γη
2	HSIC_DATA		IO	Καλώδιο δεδομένων HSIC
3	GND			γη
4	HSIC_STROBE		IO	Στροβοσκοπικό σήμα HSIC
5	GND			γη
6	UART0_RX	1.8V	Εγώ	σειριακή θύρα 0 Λήψη
7	UART0_TX	1.8V	ο	σειριακή θύρα0 Αποστολή
8	RSTIN_N	1.8V	Εγώ	Είσοδος επαναφοράς συστήματος μονάδας, ενεργό χαμηλό. Μεγαλύτερο από 32 ms
9	GND			γη
10	GPIO3	1.8V	IO	GPIO	Ένδειξη εγκατάστασης συνδέσμου – μπλε φως
11	GPIO0	1.8V	IO	GPIO	Ανίχνευση AMT: Η λειτουργία AMT ενεργοποιείται όταν το σήμα είναι υψηλό (μια άλλη μέθοδος - βραχυκύκλωμα προσαρμογής GPIO0/3 - ενεργοποιεί επίσης το AMT, παραλείπεται εδώ). Το χαμηλό σήμα υποδεικνύει κανονική εκκίνηση.
12	GPIO2	1.8V	IO	GPIO	Ένδειξη DUMP: Απόρριψη φυσικής στρώσης; το κόκκινο LED ανάβει.
13	GPIO1	1.8V	IO	GPIO	Δείκτης δημιουργίας συνδέσμου: Πηγαίνει ψηλά όταν ο σύνδεσμος δημιουργηθεί με επιτυχία; ανάβει πράσινο LED.
14	GPIO4	1.8V	IO	GPIO	Επαναφορά προεπιλογών συστήματος: Η προεπιλεγμένη κατάσταση είναι υψηλή; τραβήξτε χαμηλά για επαναφορά.
15	GPIO5	1.8V	IO	GPIO	Προεπιλεγμένο χαμηλό επίπεδο: Όταν χαμηλά, Το USB χρησιμοποιείται ως διεπαφή εντολών; Όταν ψηλά, Το UART χρησιμοποιείται ως διεπαφή εντολών.

16	UART0_CTS	1.8V	Εγώ	UART0_CTS
17	UART0_RTS	1.8V	ο	UART0_RTS
18	GND			γη
19	COMUART_RX	2.85V	Εγώ	COMUARTΛήψη	Συμβατή διασύνδεση 3,3 V
20	COMUART_TX	2.85V	ο	COMUART τρίχα	Συμβατή διασύνδεση 3,3 V
21	GND			γη
22	GND			γη
23	GND			γη
24	ΚΥΡΙΑ_ΑΝΤ		IO	Κύρια κεραία πομποδέκτη
25	GND			γη
26	GND			γη
27	SECONDARY_ANT		Εγώ	Βοηθητική κεραία λήψης
28	GND			γη
29	GND			γη
30	GND			γη
31	GND			γη
32	GND			γη
33	VCC_HSIC2LAN	3.3V	ο	Παρέχει ισχύ 3,3 V σε εξωτερικό τσιπ HSIC-to-LAN
34	GND			γη
35	JTAG_TDI	2.85V	Εγώ	Σήμα JTAG
36	JTAG_NTRS	2.85V	Εγώ	Σήμα JTAG	Σχεδιασμένο για Λειτουργικότητα OTG: Η προεπιλεγμένη κατάσταση είναι υψηλή; τραβήξτε χαμηλά για να ενεργοποιήσετε.
37	JTAG_TMS	2.85V	Εγώ	Σήμα JTAG
38	JTAG_TDO	2.85V	ο	Σήμα JTAG
39	JTAG_TCK	2.85V	Εγώ	Σήμα JTAG
40	TMODE0	2.85V	Εγώ	Χαμηλός: Trace Coresight Υψηλός: Trace X1643 + XC4210 + TL420
41	D2V85	2.85V	ο	2.85V Ηλεκτρισμός διεπαφής,Ισχύς διασύνδεσης JTAG
42	GND			γη
43	VSB	3V	Εγώ	RTC Τροφοδοτείται από μπαταρία
44	D1V8	1.8V	ο	1.8Ισχύς διεπαφής VI
45	GND			γη
46	GND			γη
47	VCC	VCC	Εγώ	Κύριο τροφοδοτικό,3.7V~4,35V
48	VCC	VCC	Εγώ	Κύριο τροφοδοτικό
49	VCC	VCC	Εγώ	Κύριο τροφοδοτικό
50	GND			γη
51	GND			γη
52	GND			γη
53	POWER_KEY	1.8V~VBAT	Εγώ	Σήμα ενεργοποίησης: Ενεργός υψηλός

54	DL	1.8V	Εγώ	Κλειδί λήψης: Κρατήστε ψηλά για να ξεκινήσετε τη λήψη.	Κουμπί ενεργοποίησης/λήψης: Ενεργός υψηλός. Κατά τη λήψη λογισμικού, Το POWER_KEY πρέπει να διατηρηθεί σε χαμηλά επίπεδα.
55	I2C_SCL	1.8V	ο	Σήμα ρολογιού I2C
56	I2C_SDA	1.8V	IO	Δεδομένα ρολογιού I2C
57	GND			GND
58	NC
59	NC
60	NC
61	NC
62	NC
63	NC
64	NC
65	NC
66	NC
67	NC
68	GND			GND
69	USB0_DP		IO	Διαφορικό σήμα USB
70	USB0_DM		IO	Διαφορικό σήμα USB
71	GND			GND

2. Ηλεκτρικά χαρακτηριστικά

ΠΑΡΑΜΕΤΡΟΣ	ΣΥΜΒΟΛΟ	Περιγραφή	MIN	ΤΥΠΟΣ	Περιοχή ανίχνευσης	ΜΟΝΑΔΑ
Κύριο τροφοδοτικό του συστήματος	VCC	εισαγω	3.7	3.8	4.35	Σε
Εξωτερική διεπαφή τροφοδοσίας	D1V8	Παραγωγή		1.8		Σε
Εξωτερική διεπαφή τροφοδοσίας	D2V85	Παραγωγή		2.85		Σε
RTC Τροφοδοτείται από μπαταρία	VSB	εισαγω		3		Σε

3. Μηχανικές παράμετροι

3. CX660X Γενική περιγραφή

1. Προστασία/Κανονισμοί ασφαλείας/Περιβαλλοντικές Προδιαγραφές

Όνομα δευτερεύουσας απαίτησης	περιγράφω
EMC	πληρούν τις τυπικές απαιτήσεις 3GPP TS34.124

2. Προδιαγραφές περιβαλλοντικής προστασίας

Όνομα δευτερεύουσας απαίτησης	περιγράφω
RoHSRequire	Πληροί τις απαιτήσεις RoHS της Κίνας
ΕΚΤΑΣΗ	Συναντά την Κίνα REACH 2009 απαιτήσεις
Χωρίς αλογόνο	Συναντά τη Διεθνή Ηλεκτροτεχνική Επιτροπή (IEC) πρότυπο 61249-2-21:2003

Παρατήρηση:

Το RoHS είναι μια παγκοσμίως αποδεκτή απαίτηση τόσο εγχώρια όσο και διεθνώς.

Το REACH είναι απαίτηση της Ευρωπαϊκής Ένωσης, και τα εισαγόμενα προϊόντα στην Κίνα πρέπει επίσης να πληρούν αυτήν την απαίτηση; Χωρίς αλογόνο είναι απαίτηση της Ευρωπαϊκής Ένωσης.

3. Εμφάνιση

4. MSD βαθμός

3(Συσκευές ευαίσθητες στην υγρασία).

5. Δείκτες αξιοπιστίας

Όνομα υποστοιχείου	περιγράφω
Εύρος θερμοκρασίας	Θερμοκρασία λειτουργίας:-20°C~75°CΘερμοκρασία αποθήκευσης:-40°C ~ 85 °C
υγρασία	5%～95%
ESD	all pin touch ±1KV
	Αφής κεραίας ±4 kW
	Χώρος κεραίας ±8KV
