So ändern Sie den Farbzoom einer FPV-Wärmebildkamera

Wir bieten zwei Methoden zum Ändern der Farb- und Zoomeinstellungen auf der FPV -Thermo -Bildgebungskamera an.

1. Über die Konfigurationsplatine der Parameterplatine der Tastatur -Seriennportplatine der Tastatur. VCAN2023-Tool.
   • Klicken Sie auf den Modus (Zoomen) Taste einmal Um die Farbe der thermischen Bildgebungskamera zu ändern.
   • Klicken Sie auf den Modus (Zoomen) Taste zweimal Um den Zoom in 1x 2x 4x der thermischen Bildgebungskamera ein- oder auszuschalten.
2. Über die UART bei Befehlen. Bitte lesen Sie diesen Port.

Diese Methode gilt für die folgenden FPV-Wärmebildkameras.

Häufig verwendete Befehle

Eisenrot ändern: F0053678200002D0FF
Vergrößern X1: F0053670120000B8FF
Vergrößern X2: F0053670120001B9FF
Vergrößern X4: F0053670120002BAFF
Zoom-in x8: F0053670120003BAFF
sparen: F0053674100000BAFF

1. Definition der Modulschnittstelle

Pin-Definition

1	Energieversorgung	DC 6~16V Stromversorgung
2	GND	Land / Boden
3	CVBS	CVBS-Videosignal
4	UART_TXD	Modul UART sendet 3,3V
5	UART_RXD	moduleUART übernimmt 3,3V

2. Kommunikationsmethode

2.1. Serielles Kommunikationsformat

Bevor Sie die Kommunikation mit dem Host herstellen, Die Kommunikationsparameter müssen auf dem Host gemäß der folgenden Tabelle eingestellt werden.

Kommunikationsformat für die serielle Schnittstelle der Wärmebildkamera

Name	Definition
Baudrate	115200 bps
Startbit	1 Bit
Daten Bits	8 Bits
Stoppbit	1 Bit
Überprüfungsmethode	KEINER

2.2. Beschreibung der Datenübertragungsmethode über die serielle Schnittstelle

Kommunikationspaket senden

Felder, die im Kerndatenpaket der seriellen Kommunikation der FPV-Wärmebildkamera enthalten sind

BEGINNEN

GRÖSSE

Geräteadresse

Klassenbefehlsadresse

Befehlsadresse der Unterklasse

Flags lesen und schreiben

DATUM0

DATEN(N-1)

CHK

ENDE

(N+4)

]

Beispiel für eine Datenübertragungskommunikation

Dieses Beispiel ist „Stellen Sie die aktuelle Farbe auf Fusion ein 1 Modus”。

Schritt 1 Fragen Sie den Befehl zur Geräteadresse ab, Klassenbefehlsadresse, Befehlsadresse der Unterklasse, und Lese-Schreib-Flag.

Fragen Sie die Befehlstabelle für die serielle Schnittstelle in Anhang A ab, um den Befehl zur Geräteadresse zu erhalten(0x36) und die Klassenbefehlsadresse (0x78), Befehlsadresse der Unterklasse (0x20), und Flag-Bit (schreiben: 0x00).

Schritt 2 GRÖSSE berechnen, DATEN, und CHK-Werte.

GRÖSSE: N+4. Die Farbeinstellung ist N=1 und SIZE ist 0x05.

DATEN: Farbfusionsmodus, Der entsprechende Hexadezimalwert ist 0x02.

CHK: Die Felder sind 0x36, 0x78, 0x02, 0x00 und 0x02. Nach der Akkumulation, das Ergebnis der Unterschreitung 8 Bits ist 0XD0.

Die Berechnung erfolgt mit dem Rechner, der Ihrem PC beiliegt.

Kombiniert mit den oben genannten Parametern, Der Host sendet den Befehl F0 05 36 78 20 00 02 D0 FF zur Kamera.

Befehlsrichtung	BEGINNEN	GRÖSSE	Geräteadresse	Klassenbefehlsadresse	Unterkategorie Leben Bestelladresse	Flag-Bit	DATEN	CHK	ENDE
Host senden	0xF0	0x05	0x36	0x78	0x20	0x00	0x00	0xD0	0xFF
Kamera-Feedback	0xF0	0x05	0x36	0x78	0x20	0x03	0x01	0xD3	0xFF

Spezifische Definitionen der einzelnen Felder in Kommunikationsdatenpaketen

Feld	Anzahl der Bytes	beschreiben		Zahlenwert	Standort
BEGINNEN	1	Befehlspaket starten		0xF0	1
GRÖSSE	1	Die Länge beträgt N+4			2
Geräteadresse	1	Geräteadresse		0x36	3
Klassenbefehlsadresse	1	Klassenbefehlsadresse			4
Befehlsadresse der Unterklasse	1	Befehlsadresse der Unterklasse			5
Flag-Bit	1	Host sendet Paket	Lese- und Schreibflag	Als 0x0 schreiben, als 0x1 lesen	6
		Kamera-Feedback-Datenpaket	Korrekte Rückgabeflagge	0x03
			Fehlercode-Rückgabeflag	0x04
DATEN(Dateninhalt)	N	Host sendet Paket	Dateninhalt übergeben	Standard 0x00	7- (N+6)
		Kamera-Feedback-Datenpaket	Feedback zum normalen Befehlsstatus
			Feedback-Fehlerbefehlsstatus
			Dateninhalt
CHK	1	Summencheck		Gültiger Prüfbitbereich: Nach dem Addieren der Geräteadresse + Klassenbefehlsadresse + Befehlsadresse der Unterklasse + Rückgabeflag + DATEN, nimm das untere 8 Bits	(N+7)
ENDE	1	Ende des Befehlspakets		FF	(N+8)

Kommunikation, die das Datenpaket empfängt

 Im Befehlsformat, das vom Wärmebildkern an den Host zurückgegeben wird, DATA0 ist das High-Byte, und DATEN (N-1) ist das Low-Byte.

BEGINNEN

GRÖSSE

Geräteadresse

Klassenbefehlsadresse

Befehlsadresse der Unterklasse

Lese- und Schreibflag

DATUM0

DATEN(N-1)

CHK

ENDE

(N+4)

Spezifische Definitionen der einzelnen Felder in Kommunikationsdatenpaketen

Feld	Anzahl der Bytes	beschreiben		Zahlenwert	Standort
BEGINNEN	1	Befehlspaket starten		0xF0	1
GRÖSSE	1	Befehlslänge		Die Länge beträgt N+4	2
Geräteadresse	1	Geräteadresse		0x36	3
Klassenbefehlsadresse	1	Klassenbefehlsadresse			4
Befehlsadresse der Unterklasse	1	Befehlsadresse der Unterklasse			5
returnlogoBit	1	Host sendet Paket	Lese- und Schreibflag	0x03	6
DATEN	N	Host sendet Paket	Dateninhalt übergeben	Standard 0x00	7- (N+6)
CHK	1	Summencheck		Gültiger Prüfziffernbereich: Nach dem Sammeln der Geräteadresse + Klassenbefehlsadresse + Befehlsadresse der Unterklasse + Rückgabeflag + DATEN, nimm das untere 8 Bits	(N+7)
ENDE	1	Ende des Befehlspakets		FF	(N+8)

Farbeinstellungen

Die Wärmebildtechnik basiert auf der Intensität der Infrarotstrahlung und enthält keine Farbinformationen. Der Bildalgorithmus ordnet eine Reihe von Farben basierend auf dem Graustufenwert zu, nämlich Pseudofarbe. Die Kamera unterstützt mehrere Pseudofarbmodi, aus denen Benutzer wählen können. Der Standardwert ist White Hot 0x00.

Befehle und Parameter

Legen Sie den von der Kamera angezeigten Pseudofarbtyp fest:

Befehlsrichtung	GRÖSSE	Geräteadresse	Klassenbefehlsadresse	0x00: Weißglut 0x01: Schwarze Hitze 0x02: Fusion 1 0x03: Regenbogen 0x04: Fusion 2 0x05: Eisenrot 1 0x06: Eisenrot 2 0x07: Dunkelbraun 0x08: Farbe 1 0x09: Farbe 2 0x0A: Eisfeuer 0x0B: Regen 0x0C: Grüne Hitze 0x0D: Rotglut 0x0E: Dunkelblau	Flag-Bit	DATEN	CHK
Host senden	Berechnet auf Grundlage tatsächlicher Daten	0x36	0x78	0x20	0x00	0x00: Weißglut 0x01: Schwarze Hitze 0x02: Fusion 1 0x03: Regenbogen 0x04: Fusion 2 0x05: Eisenrot 1 0x06: Eisenrot 2 0x07: Dunkelbraun 0x08: Farbe 1 0x09: Farbe 2 0x0A: Eisfeuer 0x0B: Regen 0x0C: Grüne Hitze 0x0D: Rotglut 0x0E: Dunkelblau	Berechnet auf Grundlage tatsächlicher Daten
Kamera-Feedback	0x05	0x36	0x78	0x20	0x03	0x01	Berechnet auf Grundlage tatsächlicher Daten

Lesen Sie den aktuellen Pseudofarbmodus der Kamera aus

Befehlsrichtung	GRÖSSE	Geräteadresse	Klassenbefehlsadresse	Befehlsadresse der Unterklasse	Flag-Bit	DATEN	CHK
Host senden	0x05	0x36	0x78	0x20	0x01	0x00	Berechnet auf Grundlage tatsächlicher Daten
Kamera-Feedback	Berechnet auf Grundlage tatsächlicher Daten	0x36	0x78	0x20	0x03	0x00: Weißglut 0x01: Schwarze Hitze 0x02: Fusion 1 0x03: Regenbogen 0x04: Fusion 2 0x05: Eisenrot 1 0x06: Eisenrot 2 0x07: Dunkelbraun 0x08: Farbe 1 0x09: Farbe 2 0x0A: Eis und Feuer 0x0B: Regen 0x0C: Grüne Hitze 0x0D: Rotglut 0x0E: Dunkelblau	Berechnet auf Grundlage tatsächlicher Daten

Beispiel:

 Lesen Sie den aktuellen Pseudofarbmodus der Kamera aus：

 F0 05 36 78 20 01 00 CF FF

Setzen Sie die aktuelle Pseudofarbe aufFusion 1 Modus

F0 05 36 78 20 00 02 D0 FF

 Aktuelle Einstellungen speichern

Geben Sie diesen Befehl aus, um die aktuellen Einstellungen der Kamera zu speichern.

Befehle und Parameter

Befehlsrichtung	GRÖSSE	Geräteadresse	Klassenbefehlsadresse	Unterklassenbefehlsadresse	Flag-Bit	DATEN	CHK
Unter dem Host senden	0x05	0x36	0x74	0x10	0x00	0x00	Berechnet auf Grundlage tatsächlicher Daten
Kamera-Feedback	0x05	0x36	0x74	0x10	0x03	0x01	Berechnet auf Grundlage tatsächlicher Daten

Beispiel:

 Speichern Sie den aktuellen Farbmodus der Kamera F0 05 36 74 10 00 00 Die BA FF-Kamera kehrt zurück

 F0 05 36 74 10 03 01 Sei FF

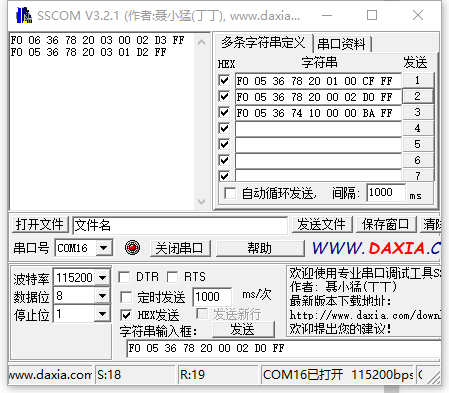

3. Software für serielle Ports

sscom32.win7.exe

Legen Sie die Befehle zum Vergrößern der Kamera fest

hineinzoomen 1: F0053670120000B8FF X1
hineinzoomen 2: F0053670120001B9FF X2
hineinzoomen 4: F0053670120002BAFF X4
hineinzoomen 8: F0053670120003BAFF X8

Bezüglich der FPV-Wärmebildkamera.

Dies ist das Nachttestergebnis der analogen Wärmebildkamera.
Es kann auf FPV-Drohnen und Quadcoptern installiert werden
Dies ist eine gute Infrarot-Nachtsichtkamera.
Es kann Tiere erkennen, Autos, oder Menschen, die sich nachts verstecken und Wärme abgeben.
Es handelt sich um ein miniaturisiertes integriertes Produkt, das sich durch geringe Größe und geringen Stromverbrauch auszeichnet.
Es kann auf verschiedenen Arten von Geräten installiert werden.
wie zum Beispiel Drohnen-Gimbals, Roboterkardanringe, einzelne Helme, Schoten, etc.
Es unterstützt die analoge Signal-CVB-Ausgabe als Ersatz für Ihre FPV-Kamera.
Es unterstützt automatische und manuelle Kalibrierung und Hintergrund.
Es unterstützt auch den Empfang von Befehlen über die serielle Schnittstelle und kann 1x unterstützen, 2x, 4x, und 8-facher Zoom.
Es enthält 15 verschiedene Displayfarben, die jederzeit durch Senden von AT-Befehlen umgeschaltet werden kann.
Es gibt auch eine Version mit Mobiltelefonschnittstelle, Dies kann bei Sicherheitskontrollen in der Nacht hilfreich sein.
Besonders beim Wandern oder Jagen in der Nacht, Öffne das dritte Auge.
Die gesamte Kamera wiegt nur 25 Gramm und ist sehr leicht.
Schauen wir uns nun an, wie diese Kamera aussieht und welche Schnittstellen sie hat.
