DLB bezdrátový transceiver modul pro video a datové spojení

DLB bezdrátový transceiver modul pro video a datové spojení

— TDD OFDM plně duplexní bezdrátový transceiverový modul pro video a datové spojení
    — W PA 100KM vzdušné video datové spojení dlouhého dosahu taktické ruční UAV vysílač bezdrátového přenosu
    — Podporuje sítě Point-to-Point a Point-to-Multipoint
    — RF Tx Power: 25± 2dBm
    — pracovní frekvence: 806~826 Hz, 1428~ 1448 MHz, 2402~2482 MHz
    — Webové uživatelské rozhraní nebo ovládací prvek uart pro správu
    — 2 W PA 100KM vzdušné video datové spojení dlouhého dosahu taktické ruční UAV vysílač bezdrátového přenosu 3 Datové spojení TTL uart
    — Audio vstup a výstup s kodekem

Modul DLB byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem. Tento rádiový modul OFDM pracuje na frekvenci 800 MHz, 1.4GHz, a 2,4 GHz pásma, Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem (Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem) zajistit lepší stabilní signálovou komunikaci.

Funkce:

• Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem
• Podporuje tři pásma (806~826HMz/1428~1448MHz/2402~2482MHz)
• Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem
• 1.4/3/5/10/20Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem
• Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem
• Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem: 25±2 dBm
• Souhvězdí: QPSK, 16QAM, 64QAM, Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem
• Citlivost: -106dBm(2.4GHz 1 Mbps), -108dBm(1.4GHz 1 Mbps), -108dBm(800MHz 1 Mbps)
• Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem(2 Ethernetový port)
• Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem(3 kanál, Snímková frekvence videa)
• Podporuje audio vstup a výstup s kodekem na desce
• LOS až 17 km (Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem) a 2 km LOS(Tento model byl navržen pro bezdrátový přenos videa a dat s obousměrným bezdrátovým datovým spojem)
• Webové uživatelské rozhraní nebo ovládací prvek uart pro správu
• šifrování AES128
• Ovládání uplink a downlink streamu
• Režim sítě: Point-to-Point, Point-to-Multipoint, Relé, pletivo(specifikovat)
• Rychlost pohybu: Podporuje ne méně než 120 km/h
• Příkon: 7~30V
• Spotřeba energie<4.5W
• Rozměry: 58*64*13mm
• Hmotnost: 32G

I / O

• Podporuje dvoukanálová videa současně	• Podporuje dvoukanálová videa současně, DC vstup:7~30V
Ethernet 1	4Konektor PIN ZH 1,5 mm
Ethernet 2	konektor RJ45
Data uart1	3Konektor PIN ZH 1,5 mm, TTL 3,3 V.
Data uart2 a uart3	6Konektor PIN PH1,25 mm, uart3 funguje jako ovládací uart a datový uart, TTL 3,3 V.
Audio vstup a výstup	4Konektor PIN PH1,25 mm
USB	Micro USB konektor, pro upgrade softwaru
Přepínač	Tx/Rx řídicí signál pro vnější výkonový zesilovač
Hlavní anténa	Port antény Tx/Rx, IPEX
Druhá anténa	Anténní port Rx, IPEX
12V out	Palubní výstup 12V(<150mA), pro napájení chladicího ventilátoru

Bezdrátové sítě s DLB

Modul DLB podporuje dva provozní režimy: Přístupový uzel nebo centrální uzel. Lze jej spravovat pomocí webového uživatelského rozhraní nebo příkazu AT přes uart3. Modul DLB podporuje funkce max 16 Metoda vysílací sítě. Metoda vysílací sítě (Metoda vysílací sítě). Pro data z centrálního uzlu do přístupového uzlu, Metoda vysílací sítě, a pro data z přístupového uzlu do centrálního uzlu, Metoda vysílací sítě. Uplink a downlink stream poměr lze ovládat pomocí webového uživatelského rozhraní nebo AT příkazu. Při použití modulu DLB pro přenos Point-to-Point, Uplink a downlink stream poměr lze ovládat pomocí webového uživatelského rozhraní nebo Control uart (Metoda vysílací sítě) také. Modul DLB podporuje síťové režimy: Point-to-Point, Point-to-Multipoint, Relé, a Mesh (při objednávce uveďte verzi sítě).

Přidejte Tx výkonový zesilovač

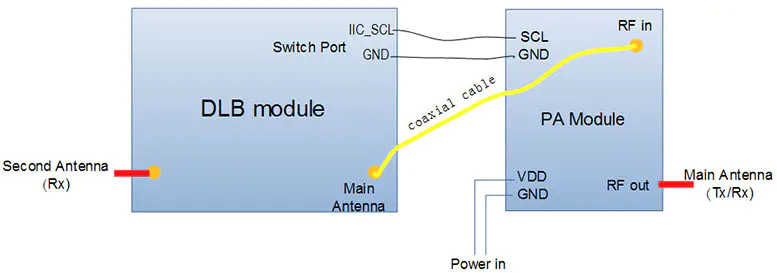

Maximální RF vysílací výkon modulu DLB je 25±2 dBm, který také poskytuje výkonový zesilovač pro zvýšení RF výkonu na 2W/5W/10W. Níže uvedený diagram ukazuje, jak přidat výkonový zesilovač mimo modul DLB.

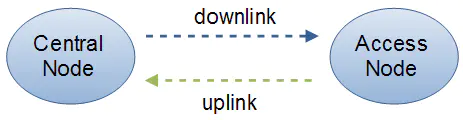

Přenos z bodu do bodu

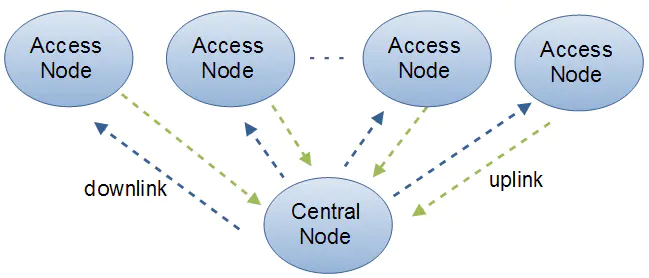

Přenos z bodu do více bodů

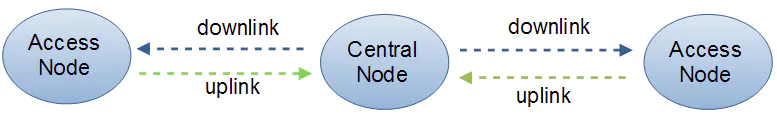

Relé vysílání

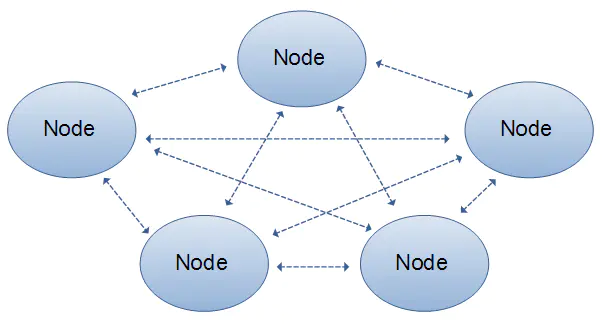

Síťový přenos (• Podporuje dvoukanálová videa současně)

Nejčastější dotazy

Q1: Jaká je cena modulu DLB-M3?

A1: DLB-M3 je verze DLB-Mesh-50km. 50km vyžaduje PA, takže je nejlepší koupit kompletní TX900-Mesh -50km-5W nebo TX900-Mesh-50km-10W.

DLB se používá s první generací Mesh, a DLC se používá s Mesh druhé generace. Moduly první a druhé generace MorningCore nejsou kompatibilní s p2p.

Toto není modul. Nejlepší je koupit kompletní stroj. Přidáme plášť zesilovače a příslušenství antény. Upravujeme parametry, a můžete si ho koupit a nabít do práce. Pokud si koupíte modul, je obtížné jej nainstalovat bez několikaletých technických zkušeností.
