COFDM 視頻發射器-接收器 常問問題
COFDM 視頻發射器接收器 AV 輸入 HDMI 輸出 FPV, 無線10km-15km-30km遠距離更便宜更遠
目錄
單向視頻數據下行推薦模型
賣點 / 特徵 / 優點
AES 128 視頻加密
強大的視頻加密功能，確保視頻安全.
更長的距離
2 瓦特功率放大器, 支持30KM傳輸距離
頻率可修改
發射頻率可通過參數配置板修改.
信號強度
接收機屏幕可以顯示發射機的信號強度, 用戶可以移動更好的接待地點.
視頻 + 數據
視頻除外, 它還支持通過UART從發送器下載數據到接收器. 單程, 單純形.
更低的延遲
較低的延遲延遲小於 200~300 毫秒.
視距和非視距
支持LOS (線路中視線) 30千米 和非視距 (非視線) 1.5千米 測試視頻

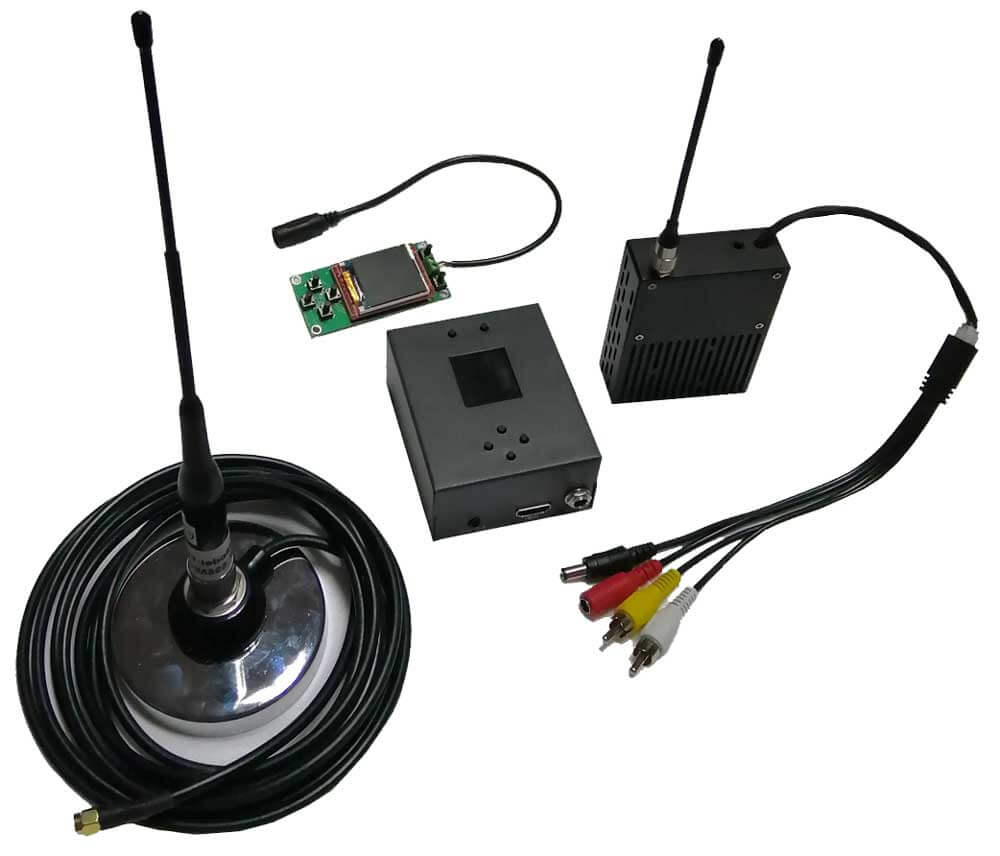

包裝內全套
包裝包括發射器, 接收器, 兩側天線和附件電纜.
全套圖片
賣點
支持 加密
強大的 PA 射頻輸出 (1 瓦特或 2 瓦特)
720P複合材料 發射機上的 CVBS AV 輸入, 作者： + 接收器上的HDMI輸出
支持 NLOS THE 遠程傳輸
可選的 參數配置板，用於當前參數顯示和可調
推薦使用 玻璃纖維天線，支持強信號和遠距離
H.264/MPEG-2 編碼器
延遲延遲 <300 毫秒;
什麼是COFDM圖傳端?
- COFDM-912T採用先進的COFDM (多載波調製技術), 哪個 集成發射天線, 數字調製, 以及音頻和 視頻數字壓縮.
- COFDM無線視頻發射器體積小，傳輸距離遠. 模塊化組合設計，可搭配偷拍服、小型相機使用，可實現隱蔽式現場高清圖像採集與傳輸.
- COFDM無線視頻傳輸器是一款高度集成的移動非視距數字移動視頻無線圖傳設備，可在高速運動和城市建築物條件下傳輸實時穩定的音視頻.
- COFDM無線視頻收發傳輸系統傳輸距離可達 500 米 並且視線超過 10 公里 在一般封鎖條件下.
- COFDM無線視頻發射器使用高增益定向天線或全向天線可以進一步增加傳輸距離.
- 如果您需要更長的傳輸距離, 您可以使用現有的有線網絡, 移動通訊 (衛星), 並使用我們公司的便攜式中繼傳輸設備或車載無線視頻傳輸系統進行中繼傳輸. 系統傳輸距離可達 20 公里.
- 有 3 秘密射擊型設備的不同權力 (0.5W¯¯, 1W和2W@平均功率PA). 力量越大, 信號穿透力越強，傳輸距離越長.
- 傳輸距離: 視覺環境≥10km. 封鎖環境: ≥500m (因環境而異)
(如果你需要遠程, 我們也有5W, 10W¯¯, 20WPA產品, 看 這裡)
特徵
- 高度集成, 模塊化設計
- 採用COFDM調製技術, MPEG-2圖像壓縮技術
- 全方位通信, 不怕建築幕牆
- 高速線路間通信, 即時的, 用於音頻/視頻傳輸穩定的DVD圖像質量。
- 散熱器鋁外殼, 防震和抗震
- 高保真數字立體聲傳輸
- 非行的視線 (NLOS) 對於較長距離移動傳輸
應用
本產品主要用於技術偵察和取證在軍事和安全檢查部門. 廣播電視播出, 廣播和電視現場直播: 廣播領域, 體育廣播, 社會新聞, 空中直播, 工作室, 山地冒險, 等等. 它適用於在許多複雜的環境，如城市的高品質的圖像的實時移動傳輸, 海洋, 多山的.
對於無人機 ( 建議添加額外的濾波器, 需要額外的費用 )
對於央視
規範
發射機:
工作電壓: DC11V〜DC13V (20W PA需要24~28V)
工作電壓: DC11V〜DC13V (20W PA需要24~28V)
工作電流: 2W¯¯: ≤1.5ADC12V,
透明的數據接口: 單向透明串行端口傳輸, 8-位數據位, 1 停止位, 支持奇校驗, 偶校驗, 無線檢查, 波特率: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 230400
加密: 支持128位加密
調製映射: QPSK (4QAM), 16QAM, 64QAM
前向糾錯: 1/2 2/3 3/4 5/6 7/8
保護間隔: 1/32 1/16 1/8 1/4
運營商的號碼: 2ķ
頻率帶寬: 2/3/4/5/6/7/8中號可調
傳輸流: 2000KBS〜20000kbs可調
發射功率: 1W¯¯
傳輸頻率: 庫存產品約為 300mhz，範圍為 290-310MHZ ( 對於許多障礙，如地面 ) 或 600mhz 左右，範圍為 590-610mhz 左右 ( 對於一些障礙物，例如空中的無人機 ), 它可以在任何頻率進行定制 ( 170-860兆赫 ).
功率平坦度: 10兆赫帶小於0.2分貝
肩比: 當輸出功率為27分貝, 肩比比 -30 分貝.
二次諧波: ≤-45分貝
MORE: 32D b
視頻輸入: 1VP-P, 75 歐姆
視頻和音頻接口頻率: RCA
視頻編碼格式: MPEG-2的
畫面質量: 720×576當比4M碼流較大
視頻格式: 預設視訊格式僅支援PAL攝影機. 如果您需要支援NTSC相機, 請在下單時告訴我們，我們可以更改為支援 NTSC 攝影機.
保護標準: 全鋁製散熱器型底盤, 防腐蝕, 防震設計
接收器:
頻率範圍: 170-860MHz的VHF&超高頻
頻率帶寬: 2/3/4/5/6/7/8兆赫, 可調整的
RF輸入電平 : -94dBm的〜0dBm的 (在8M帶寬) /-98dBm的〜0dBm的 (2中號帶寬)
RF輸入阻抗: 50 歐姆
RF輸入連接器: SMA陰
解調方法: COFDM
星座模式 : QPSK, 16QAM, 64QAM (可選的)
前向糾錯: 1/2, 2/3, 3/4, 5/6, 7/8 (可選的)
運營商的號碼: 2ķ,
保護間隔 : 1/32, 1/16, 1/8, 1/4 (可選的)
視頻解碼: MPEG-2MP @ ML
屏幕寬高比: 4:3 16:9
視頻圖像: 720*576@ 6MHz的
視頻和音頻輸出接口: 標準 3.5 接口
工作電壓: DC12V <0.3一個
工作溫度 : -20 °C〜 +50 ℃下
常見問題
1. 我可以更改發射器和接收器的頻率嗎? 它可以工作嗎 260 MHz頻帶?
- 是, 頻率範圍可以從 170Mhz 改變 (更好 從 220Mhz) 至 860Mhz. 所以它可以很好地工作在260Mhz頻段.
- 發射器和接收器上的頻率應修改為相同. 有原因的, 功率放大器和天線頻率應修改相同的頻率. (您需要為發射機和接收機購買功率放大器和天線以滿足您改變的頻率).
- 為了提高發射和接收的靈敏度, 頻率帶寬通常做得很窄 (中心頻率 ±15兆赫, 所以帶寬應該是30Mhz). 發射機功率放大器和天線頻率根據您需要的頻率專門定制.
- 下單時最好, 請告訴我你需要什麼樣的工作頻率. 我們的工程師將修改發射器和接收器的頻率, 並根據此頻率範圍修改PA和定制天線 保證最佳靈敏度，支持最長傳輸距離.
- 默認頻率為 590Mhz, 30MHz (+/-15兆赫), 您可以在不修改功率放大器和天線的情況下進行更改. 例如, 578兆赫, 584兆赫, 590兆赫, 596兆赫, 和 602MHz.

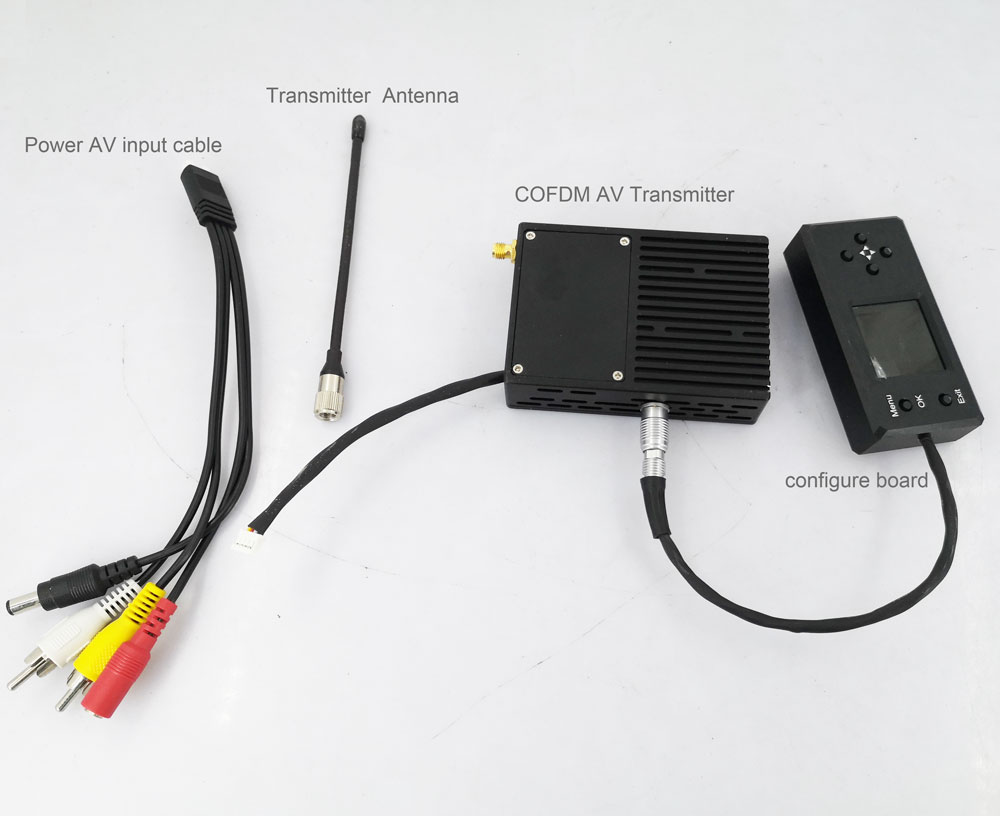

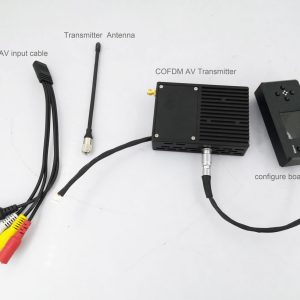

- 如果需要修改發射機頻率和帶寬, 您需要參數配置板專用工具, 請看下面的圖片, 它不是默認配件, 請額外付費購買或在訂購前聯繫我們.
2. 這個發射器可以發送視頻和數據嗎 (UART) 給接收者?
是, 它支持發送視頻和UART數據 從發射器和接收器.
因為是單向傳輸, 所以它不能將控制命令從接收器發送到發射器.
如果您需要從接收器發送控制命令或其他數據來控制發射器上的相機或無人機等其他設備, 你可以加一套便宜的數字傳輸設備, 聯繫我們, 我們可以為您定制.
請在以下鏈接檢查發送器和接收器上的 UART 定義. 請告訴我你是否想要一根導線. (默認為否)
3. 它支持的最大距離是多少? 我可以使用 5W 或 10W PA (功率放大器)?
發射機默認功率放大器是 2 瓦特, 所以它可以支持 30 視距 KM.
下圖是我們測試的從山到海邊的距離.
如果你想傳輸更遠的距離, 你可以增加功率放大器. 除了一瓦和兩瓦, 我們也可以製作 5 瓦, 10 瓦, 和 20 瓦數供您選擇. 更大的放大器也需要更大的電池和電流支持.
對於20W功率放大器, 電源應為24~28V. 僅在 28 伏特可以讓功放達到最佳的工作性能.
4. COFDM-912T 在 300MHz 下的性能是否與在 600MHz 下一樣好?
我們的工程師可以將頻率從默認的 590Mhz 更改為 300Mhz, 天線, 倉庫裡的PA都是590Mhz, 300Mhz 需要兩周定制, 所以交貨時間需要比我們默認的 590Mhz 更長.
5. 它是最便宜和最長的視頻傳輸, 但它只有 CVBS 輸入, 如何連接我的 HDMI 攝像頭?
是, 它支持發射器上的720P CVBS視頻輸入和接收器上的1080P HDMI視頻輸出.
如果您的相機是 HDMI 連接器, 您可以使用一個 HDMI 轉 CVBS 視頻轉換器盒, 它會比你使用一台無線視頻發射器便宜得多.
如果您仍需要發射器上的 HDMI 輸入, 那麼推薦以下型號.
還推薦 COFDM-908T.
6. 我已經更改了配置板工具上的參數, 為什麼我重新啟動時不保存?
步 1: 請同時按確定和右鍵, 屏幕上出現是否保存的菜單.
步 2: 請按確定選擇是保存.
7. 我可以把頻率改成 300 Mhz 當我收到你的貨物時?
是, 您可以將頻率更改為 300Mhz, 但這不推薦.
為什麼?
1. 我們的無線視頻發射器和接收器都支持AES128加密和解密. 可隨時在配置板上修改密碼. 對您的視頻來說是安全的.
2. 如果將發射器和接收器上的頻率更改為 300Mhz, 天線和功率放大器頻率也應更改為 300Mhz.
適用於少數特殊頻率天線, 也許天線廠不會同意特殊生產.
3. 也許天線問題解決了. 發射器中的功率放大器是預設的, 我們還會在交貨前向您發送測試視頻. 如果最終用戶修改功放頻率, 很容易被燙傷. 不帶功放, 那麼這個系統不能在長距離內正常工作. 買方必須將其送回中國工廠進行維修, 雖然我們的維修是免費的, 但買方必須支付所有運費.
4. 請告訴我們買家想要的頻率, 我們將在工廠修改和測試其質量. QC通過後, 我們會送你.
8. 我看到 912T 設備有一個 UART 引腳. 是用於配置還是通信?
COFDM-912T 是一個 單程 無線傳輸系統.
這意味著它只將視頻或數據從發射器下載到接收器, 但它無法將 UART 數據從接收器上傳到發送器, 例如, 它不能控制發射器的相機或無人機.
是否適合您的項目?
或檢查 下面的鏈接, 我們會明白的 很明顯你的項目.
*
*
9. 你們能提供多小的無線圖傳天線?

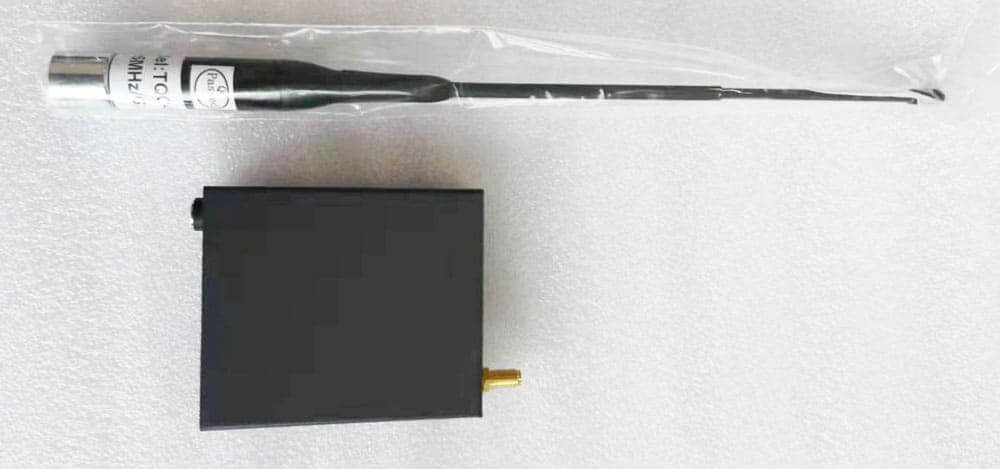

13厘米長的 cofdm 無線視頻發射器天線
現在我們可以為您提供最小的發射天線是 13 厘米 長度.
提醒, 如果您的項目允許，請使用更大或更長的天線, 可以在更大範圍內獲得更好的接收性能.
提醒, 如果您的項目允許，請使用更大或更長的天線, 可以在更大範圍內獲得更好的接收性能.
10. 你推薦的全套COFDM-912T默認是多少? 裝運的包裹怎麼樣?

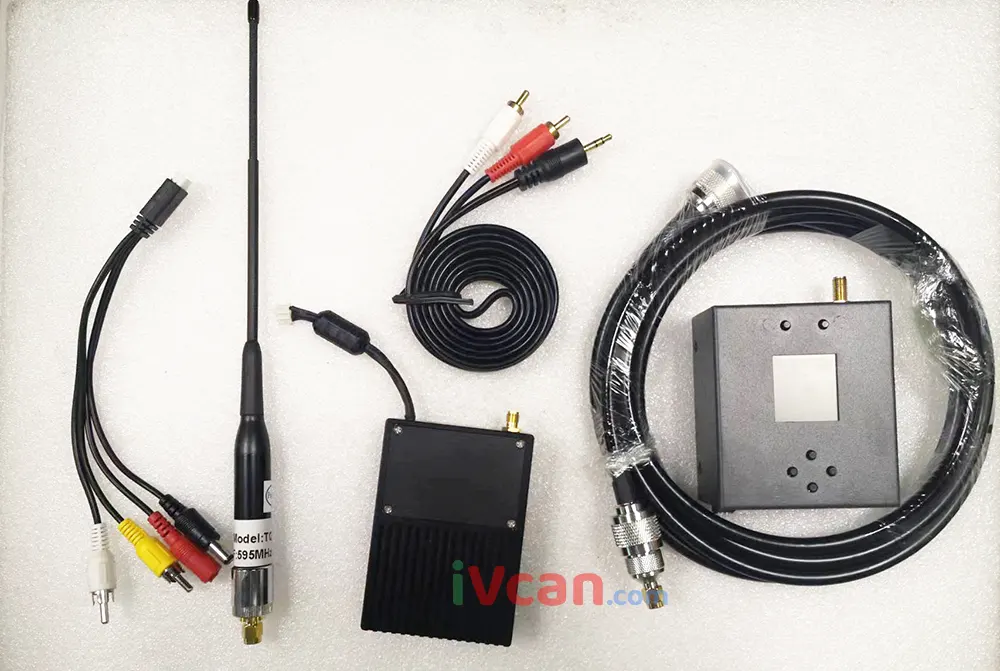

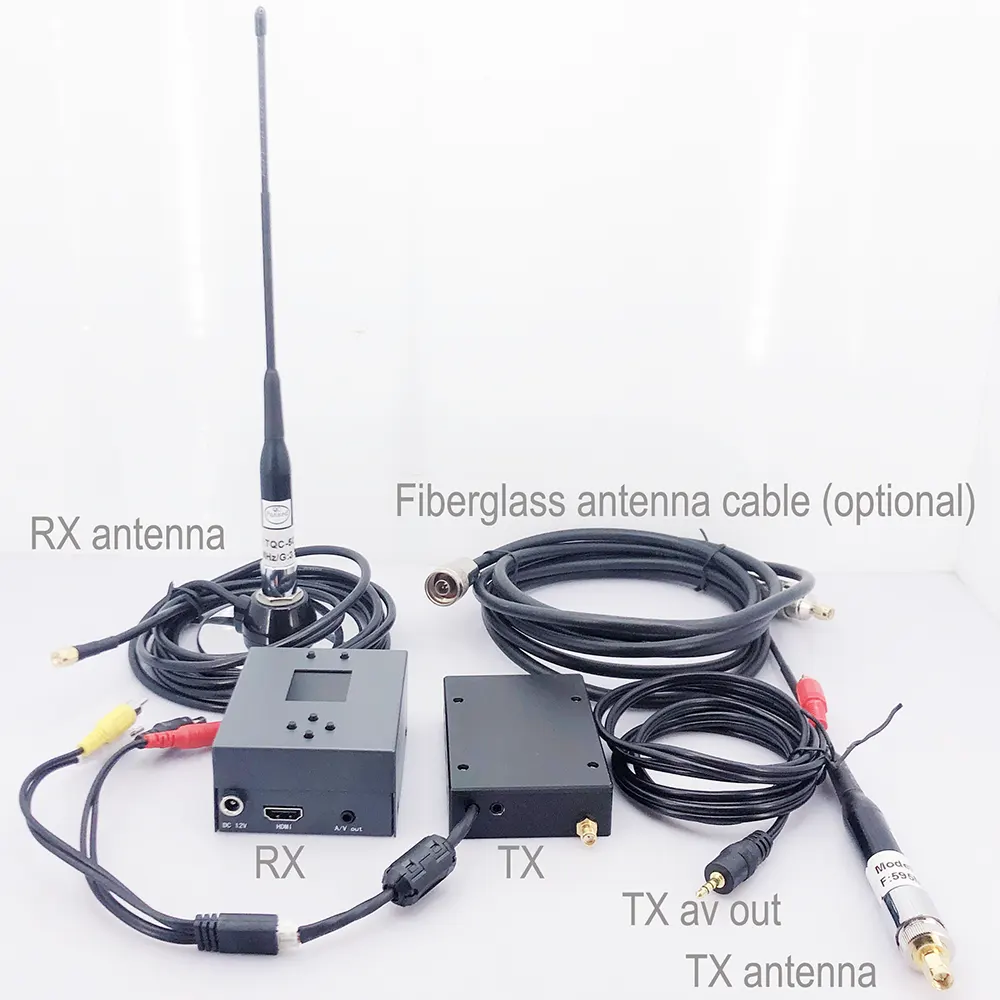

默認全套

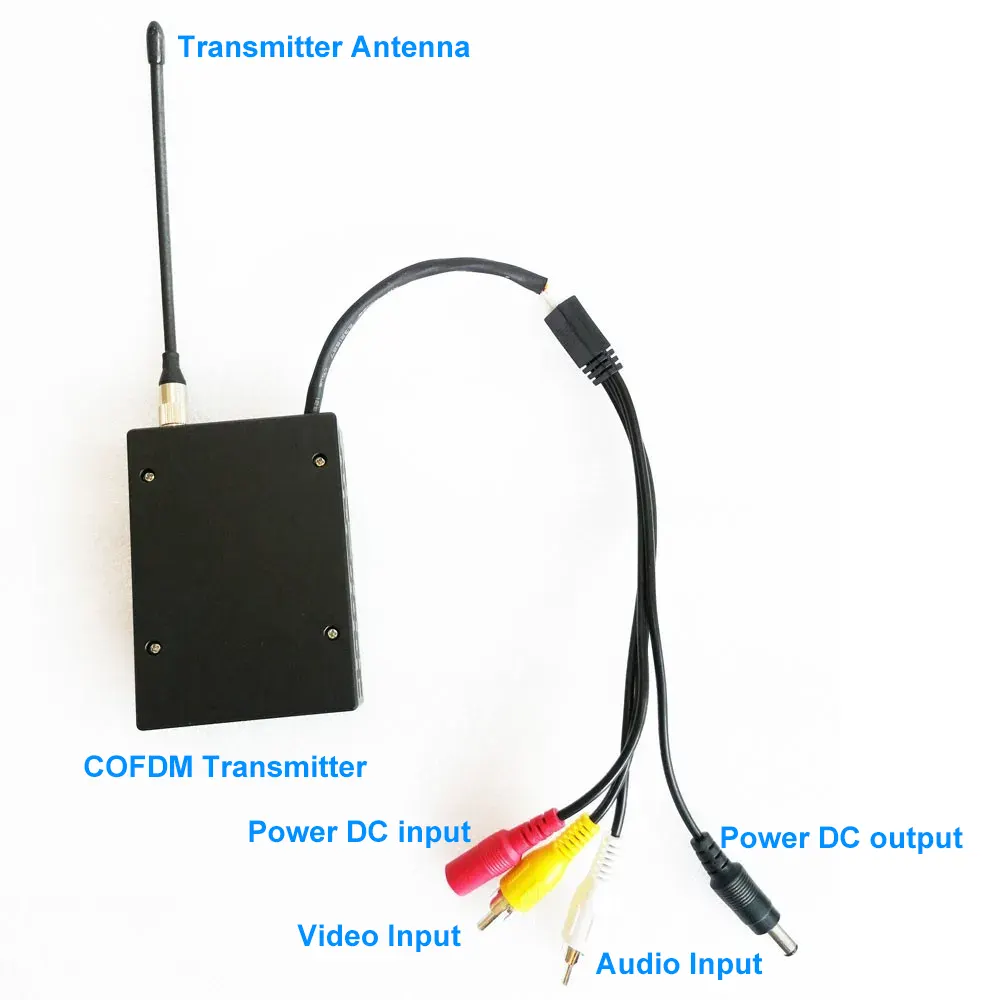

- 標清發射器 ( 功率放大器 0.5W, 1W¯¯, 2W¯¯, 5W¯¯, 10W¯¯, 20W¯¯, 50W根據您的訂單需求可選)
- 標清發射器天線

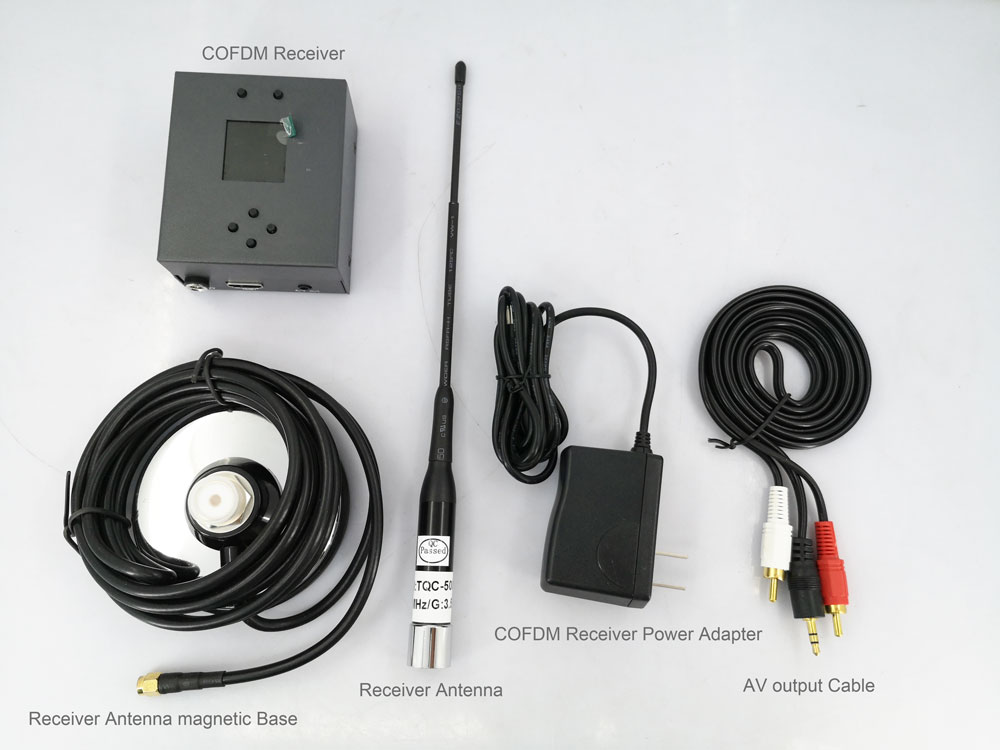

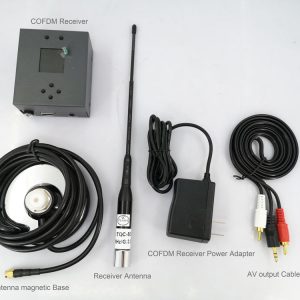

- HDMI CVBS 輸出接收器帶參數控制菜單和小屏幕
- 0.8-儀表接收天線 1 個. (有兩種安裝或固定天線的方法: 1. 磁吸底座天線, 2. 默認 U型夾FRP玻纖天線 )
- 可選的, 無線圖傳參數配置板.
(如果您需要磁吸底座天線, 快遞或承運人認為磁性產品會干擾他們的飛機安全, 所以運費比U型夾子天線要高. )
默認全套包裝尺寸
- 84*21*12厘米
- 毛重4.5KG
- 如果您選擇100cm以上天線和磁吸底座天線, 有些貨運代理會收取額外費用, 如超長費、強磁性物品加費.
11. 我可以使用接收器上的參數配置板在發射器上工作嗎？, 我想調整髮射器上的信號衰減.
發射機參數配置板工具 COFDM無線接收器保存參數
- 發射器參數配置板與接收器上的不同. 參數配置板上的固件與發射器和接收器不同, 它們不能互換使用.
- 變送器參數配置板可以調節變送器上的信號衰減. 每0.3db將減少0.5W PA.

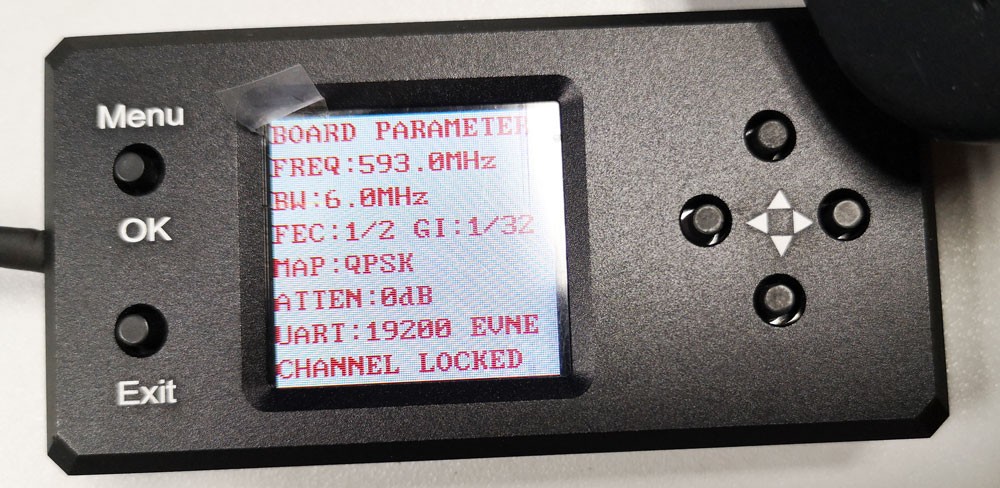

這是發射機參數配置板.

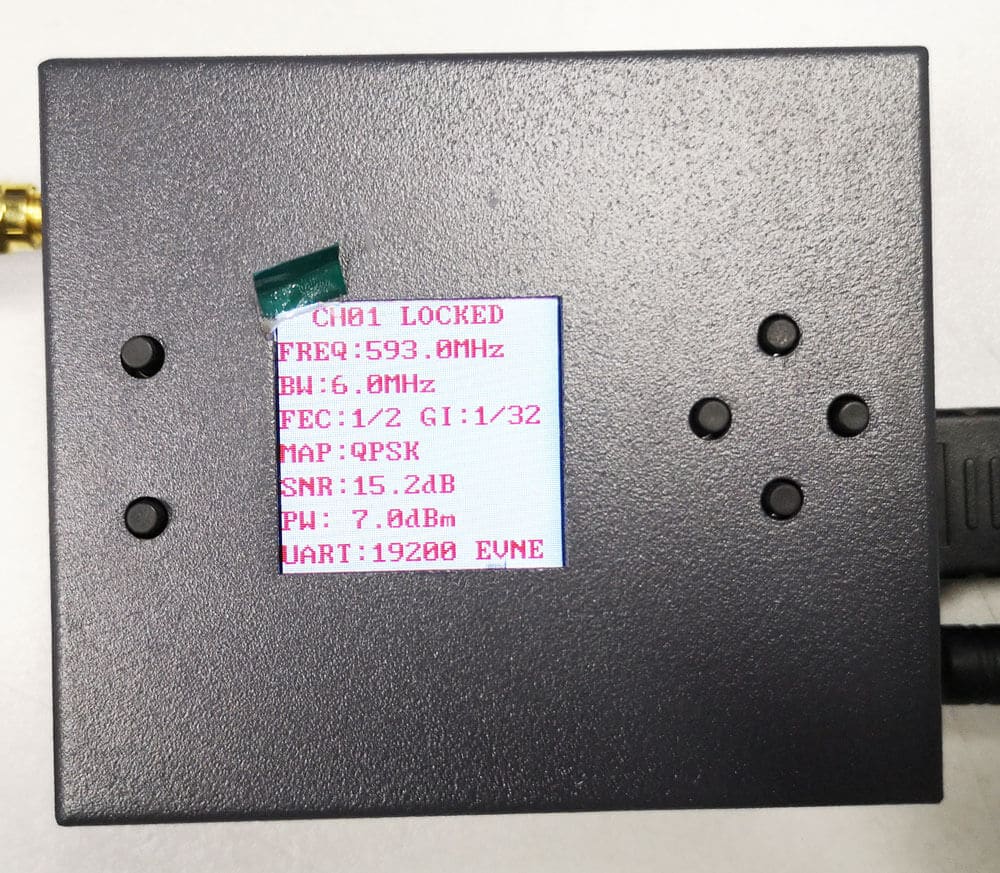

這是接收器參數配置板.
題: 可以改變輸出功率嗎 (內部PA 0,5 W¯¯, 1 W¯¯, 2 W¯¯) 通過配置板?
- 正如上面回答的, 您可以通過發射機上的參數配置板工具設置ATTEN的參數來調整輸出功率. (該工具不包含默認包, 您需要在訂購時告知您想要使用此工具)
- 如果你買2W PA, 那麼你可以設置它0.5W, 1W¯¯, 但不能改成5W.
- 我們也可以做到5W, 10W¯¯, 20W¯¯, 如果需要支持遠距離則50W.
12. 您的無線視頻傳輸器是否支持網絡攝像頭?
沒有.
此無線視頻發射器僅支持 CVBS 攝像頭或視頻輸入, 其他類型的攝像機需要額外的轉換盒.
13. 你可以定制它嗎 450 - 1300 兆赫? 工作頻率 (8 渠道) 和他們的天線: 477, 610, 675, 724, 816, 970, 1180, 1230 兆赫.
沒有. 是COFDM (DVB-T) 技術.
所以COFDM頻率範圍是170-860Mhz. 它可以支持 477, 610, 675, 724, 816兆赫, 但不能支持 970, 1180, 1230 兆赫.
我們的特殊型號發射機可以支持以上所有範圍, 但接收器需要使用下變頻器塊.
為了讓我們的無線傳輸系統支持更廣的範圍和更好的信號強度, 我們一般將工作頻率設置為某個點 (170~860Mhz), 並且其支持範圍僅為正負15Mhz. 例如, 中心頻率590Mhz, 最大支持頻率範圍應為 575Mhz~605Mhz, PA和天線是根據這個中心頻率專門定制的.
15. 我需要為您的 COFDM 視訊發射器和接收器安裝額外的濾波器嗎?
- 用於COFDM視訊發射機, 您不需要安裝額外的波通濾波器.
- 如果您的使用環境非常複雜, 以提高接收靈敏度，減少雜波幹擾, 您可以在無線COFDM視訊接收器上新增額外的帶通濾波器，以屏蔽其他裝置的頻率對接收訊號造成的干擾.
- 如果您需要新增撥接過濾器, 您可以參考我們網站上的以下連結一起購買. 我們可以一起測試，確保兩種產品都能正常運作，不會造成靈敏度損失.
- 頻率帶通濾波器
畫廊
警告
- 由於此發射器內部內置 1W 或 2W PA, 請先連接發射天線，然後給它供電，以保護髮射機 PA 功率放大器.
- 為保證圖傳收發信號的穩定性和圖片的流暢傳輸, 請盡量不要擋住天線, 並嘗試將其放置在高處, 例如在屋頂或三腳架上.
- 請保持天線垂直.
- 請確保發射天線和接收天線之間有一定的高度差.
城市非視距真實測試 (的非視距) 支持1.5km, 建築物內的發射器, UGV移動中的發射器 (無人駕駛地面車輛)
COFDM無線視頻發射接收傳輸 帶可拆卸配置參數設置板
城市真實測試 NLOS, 建築物內的發射器, 和在移動的汽車中帶攝像頭的接收器, 複雜的環境.
1.5地面 NLOS 公里, 10-20-30km LOS 空對地無線視頻發射器接收器傳輸
便宜的無線視頻發射器和接收器的小屏幕在信號強度鎖上有很大的幫助
測試 FPV 無線視頻發射器和接收器 VTX 的 PAL 和 NTSC CVBS 複合攝像頭
