四個攝像頭視頻開關輸入一個視頻輸出 4 至 1 智能全景切換器 360

四攝像頭視頻切換

360 度4相機輸入的一個視頻輸出 4 至 1 智能全景切換器

四攝像頭視頻切換, 此機型不支持鳥瞰功能, 它連接您車內的四攝像頭, 正面, 背部, 對, 走了. 當你的車左轉時, 然後監視器將顯示左側攝像機視圖, 當你的車右轉時, 然後監視器會向您顯示正確的相機視圖.

描述

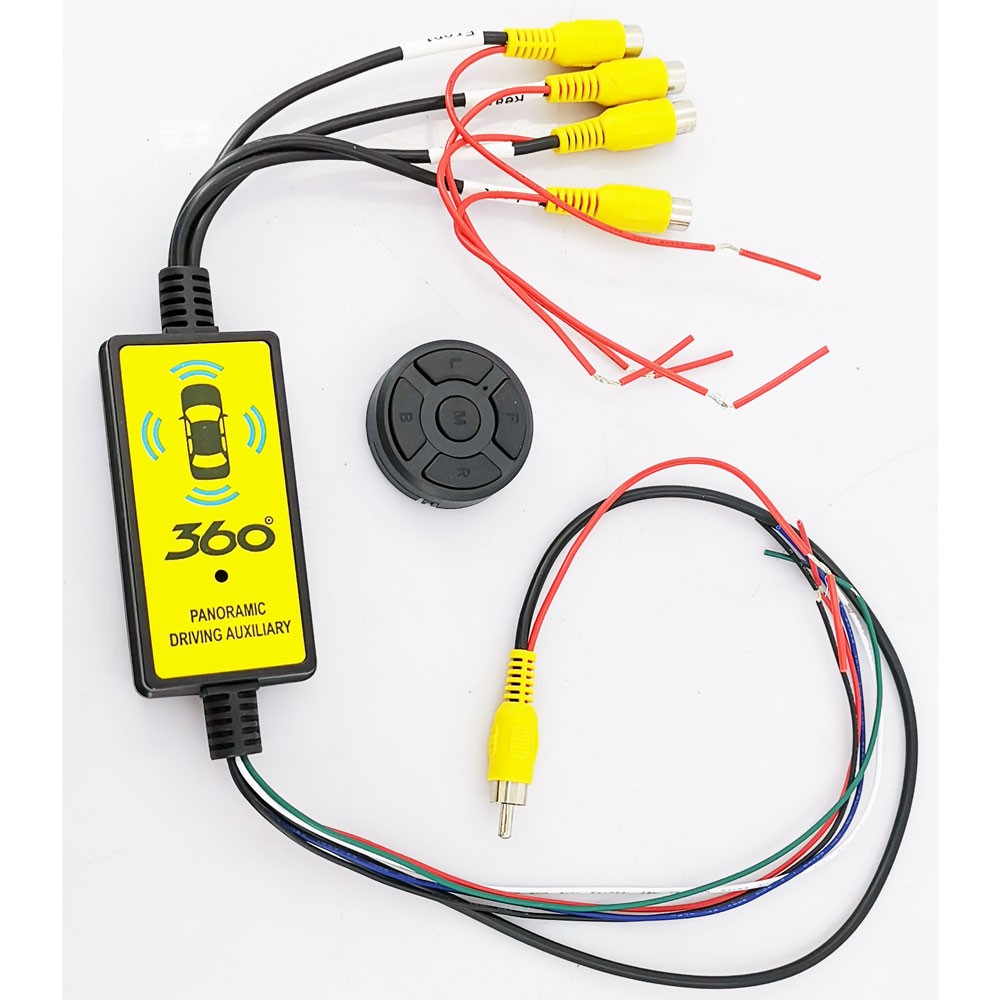

360 攝像頭切換器, 4 至 1 智能 360 全景切換應該為相機添加更多的視頻輸入時，它與不同的車型的視頻接口連接. 這有點為具有安裝方便，為客戶解決DIY. 該切換器可與視頻接口工作, 售後市場車載DVD或監視.

規範

1. 四路視頻輸入: 左視圖, 右視圖, 正視圖, 和背面圖. 沒有為每個視頻輸入+ 12V電源.
2. 四個視頻輸出，以相同的功率觸發線一個視頻信道共享.
3. 當每個相機會從相應的汽車燈電源, 顯示器可以顯示由轉彎正確的視頻信道的左側和右側的指示器或備份. 當您打開 “ - [R” 對於其他齒輪, 顯示器將顯示為前視圖 7 秒 (它是可選). 後 7 秒, 它回來的視頻輸出關閉狀態.
4. 電纜顏色指的是+ 12V電源 (紅色電纜), GND – (黑色電纜), 左側的指示燈 (藍線), 右側的指示器 (綠線) 和倒車燈 (白色電纜)
5. 本身已設計的產品功率和照相機供給保護電路的產品進行保護到相機和車輛電路.
6. 它採用無線遙控器.
7. 寬電壓VCC 8-16V; 如果它在卡車上應用, 你應該用一個24V至12V變壓器.

包

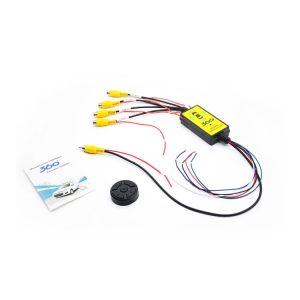

標準內容: 4 至 1 智能 360 全景切換, 遙控, 手工書.

安裝

1. 藍觸發線 與倒車燈電源連接
2. 白觸發線 與左側的指示燈電源連接
3. 綠色觸發線 用正確的指示電源連接
4. 紅色和黑色的線 + 12V電源輸入

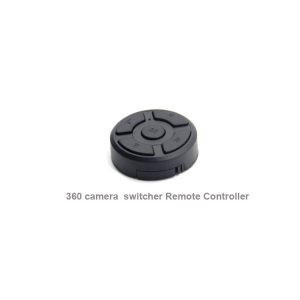

5. 遙控:
   M按鈕 — 開關模塊和退出從攝像機輸出
   B鍵 — 反相機
   R鍵 — 右相機
   L鍵 — 左攝像機
   F鍵 — 前置攝像頭

(顯示視圖可通過功率觸發線和遙控器都進行切換. 如果您認為電源觸發連接複雜, 您可以使用遙控器. 只有在這種情況下，當退出備份到前視圖7S, 它僅支持備份觸發. 它主要是減少了錯誤操作。)
