máy phát và thu video không dây từ bờ tới thuyền

Thử nghiệm video cho máy phát và thu video không dây từ bờ tới thuyền

Bạn có biết bộ thu phát dữ liệu và video không dây hai chiều ở mực nước biển truyền bao xa không??
Đầu tiên chúng ta hãy nhìn vào địa điểm thử nghiệm, Vịnh Dapeng Thâm Quyến.
Tại Google Maps, chúng ta có thể đo khoảng cách từ máy phát đến máy thu.
Đó là 20650 mét, 20.6 cây số, hoặc là 12.8 dặm.
Máy phát và camera được đặt trên đài ngắm biển Dameisha
và máy thu và máy tính nằm cạnh con đường ven biển trên đảo Dapeng.
Từ máy phát đến máy thu, đó là mực nước biển không có chướng ngại vật.
Tuy nhiên, cả hai đều gần mực nước biển, và mặt đất sẽ hấp thụ tín hiệu
Các thử nghiệm của chúng tôi mô phỏng các kịch bản truyền tải giữa các tàu trên biển hoặc vào bờ.
Đầu tiên chúng ta hãy xem máy phát và camera.
Những gì bạn thấy hiện tại là camera IP ethernet và pin cung cấp năng lượng cho nó.
Chúng tôi đang ở trên một nền tảng ngắm biển.
Vì nó là đường truyền hai chiều, có hai anten phát và thu, để đảm bảo tín hiệu truyền tốt.
Hai ăng-ten được kết nối với máy phát
Cái màu xanh cạnh máy phát là pin, và cáp mạng kết nối bộ phát và camera ethernet.
Video không dây hai chiều, dữ liệu, và thu phát băng thông rộng âm thanh, hỗ trợ lên tới 20mbps.
Video không dây hai chiều, dữ liệu, và thu phát băng thông rộng âm thanh, hỗ trợ lên tới 20mbps.
Nó có thể cung cấp giám sát video, nói chuyện bằng giọng nói, hoặc dịch vụ internet từ bờ tới tàu trên biển.
Thời tiết hôm nay rất tốt và có rất nhiều khách du lịch trên bãi biển. Nếu có cơ hội đến Trung Quốc, chúng ta có thể đến đây để cùng nhau kiểm tra.
Chiều dài của ăng-ten chúng tôi sử dụng là 0.8 mét, bạn cũng có thể sử dụng 1.8 mét, và lắp đặt ăng-ten càng cao càng tốt.
Thông qua cáp trung chuyển, chúng tôi kết nối ăng-ten với bộ thu phát đặt trên mặt đất.
Chúng tôi đã sử dụng hai pin, một để cấp nguồn cho bộ thu phát và một để cấp nguồn cho máy ảnh.
Bộ thu phát có hai chế độ kết nối mạng: điểm-điểm một máy phát và một máy thu, hoặc mạng sao lưới IP cho đa máy phát và đa máy thu.
Bây giờ chúng ta hãy nhìn vào phía máy thu và máy tính.
Nằm trên bán đảo Dapeng, qua biển từ máy phát.
Trên con đường ven biển, bạn có thể thấy hai ăng-ten thu, máy tính, và máy thu.
Lần sau nên mang theo chân máy để lắp anten thu sóng;
Bạn cũng có thể sử dụng ăng-ten theo dõi tự động hỗ trợ ăng-ten định hướng.
Chúng ta hãy nhìn vào màn hình máy tính và xem video được gửi từ máy phát.
Máy tính được kết nối với đầu thu thông qua cáp mạng.
Những gì chúng ta thấy bây giờ trên video là bản ghi màn hình trên màn hình máy tính được kết nối với máy thu.
Trên máy tính để bàn, chúng tôi có hai cửa sổ, một là màn hình video thời gian thực, và cái còn lại là nơi có thể điều chỉnh các thông số khác nhau.
băng thông, Khoảng cách truyền, cường độ tín hiệu, công suất đầu ra máy phát, mật khẩu, vv.
Bộ thu phát dữ liệu video hai chiều này có thể có hai cổng mạng, một cổng nối tiếp dữ liệu và một cổng nối tiếp điều khiển.
Nó có hai bộ khuếch đại 5 watt tích hợp, vậy nó là 2X5W.
Nếu đó là từ máy bay không người lái trên không đến máy thu trên mặt đất, nó có thể hỗ trợ 80-100 cây số.
Nó bao gồm tải xuống video theo thời gian thực và được kết nối với điều khiển chuyến bay, để bạn có thể điều khiển máy bay không người lái và tải xuống dữ liệu thời gian thực của máy bay không người lái.
Chúng tôi cũng có khách hàng sử dụng bộ thu phát dữ liệu video hai chiều cho máy bay không người lái này, xe robot mini mặt đất, và tàu không người lái đại dương.
Nếu bạn có mục đích đặc biệt, chúng tôi cũng có thể tùy chỉnh các chức năng theo nhu cầu của bạn.
Cuộc thử nghiệm đã thành công hoàn toàn.
Trong video sau, Tôi sẽ hiển thị tiến độ ở tốc độ gấp 10 lần.
Chúng ta hãy xem môi trường thử nghiệm ở phía người nhận.
Chúng ta hãy xem môi trường thử nghiệm ở phía máy phát.
Cảm ơn bạn đã xem, vui lòng liên hệ với chúng tôi nếu bạn có bất kỳ câu hỏi nào về bộ truyền và nhận dữ liệu video hai chiều cho máy ảnh.

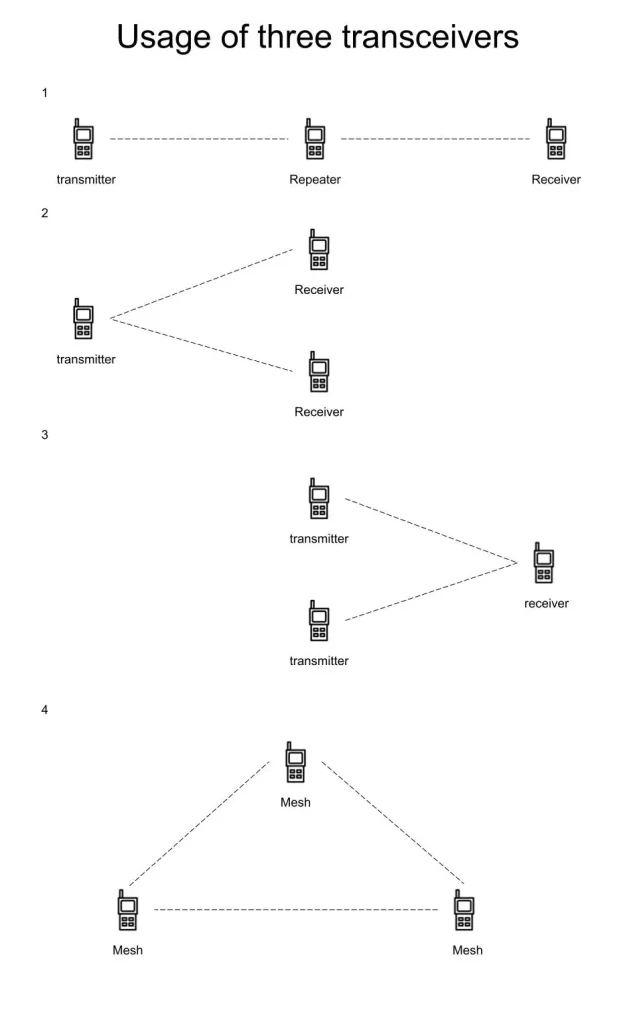

Chế độ mạng thu phát của ba đơn vị

Tôi muốn có một máy phát và thu video không dây từ bờ tới thuyền.

khách hàng: Bạn có thể cung cấp báo giá cung cấp hệ thống phát video không dây được không, chúng tôi vận hành một máy nạo vét và muốn truyền video từ bờ tới máy nạo vét trong khoảng cách tối đa là 5 cây số. Nó hoạt động trong môi trường biển nên cần phải bền bỉ và có thể chạy liên tục 12 volt không có kết nối internet.

iVcan: Trước khi giới thiệu một mô hình cụ thể, kỹ sư của chúng tôi có một số câu hỏi dưới đây.

1. Bạn cần hệ thống truyền dẫn một chiều hay hai chiều?
   Một chiều, có nghĩa là chỉ chuyển video từ bờ sang tàu nạo vét.
   Hai chiều, có nghĩa là gửi và nhận video hoặc dữ liệu từ bên này sang bên kia.
2. Camera đặt trên bờ hay nạo vét? và người nhận đang ở trên bờ hoặc trên tàu nạo vét.
   Chúng ta cần xét trường hợp đặc biệt của máy phát hoặc máy thu.
3. Trong đại dương thường có sóng nhấp nhô. Ăng-ten phát và ăng-ten thu có thể được lắp đặt ở độ cao bao nhiêu??

khách hàng:

1. Chúng tôi sẽ cần đường một chiều với camera chuyển từ bờ tới nơi nạo vét
2. Camera sẽ ở trên bờ ở cuối đường ống xả còn máy thu và màn hình sẽ ở trên tàu nạo vét để có thể biết được điều gì đang xảy ra trên bờ.
3. Chúng tôi đã đính kèm bản pdf với một số hình ảnh hiển thị 'thiết lập'. Có một cột buồm nằm trên bờ.
4. Xin lưu ý rằng không có kết nối internet trên tàu nạo vét.

iVcan:

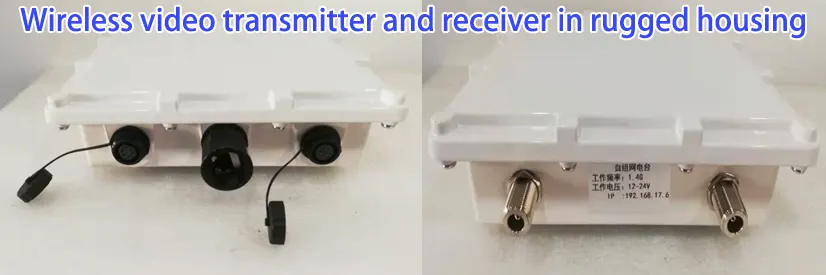

được, một chiều, Camera HDMI trên bờ, máy thu trên tàu nạo vét, khoảng cách truyền là 5km, phát, và máy thu sẽ được cài đặt một trường hợp đặc biệt, (không thấm nước, chống sốc, xịt chống muối), với 3 Ăng-ten sợi thủy tinh dài 1,8 mét. (một cho máy phát, hai cho người nhận)

Chúng tôi đề xuất mô hình dưới đây, COFDM-908T-5W

Đây là video thử nghiệm công suất 10W ở 20km.

Chúng tôi đã sử dụng COFDM(DVB-T) Công nghệ, tương tự như công nghệ truyền hình kỹ thuật số, không cần sử dụng internet. (Camera và máy phát giống như tháp truyền sóng của một hãng truyền hình, và đầu thu giống như một chiếc tivi box ở nhà)
