Bộ thu đa dạng COFDM là máy thu đa dạng kỹ thuật số nhỏ gọn với việc giải mã H.264 hoặc H.265 tích hợp trong một nhà ở nhỏ gọn và nhẹ, thích hợp để sử dụng trong các ứng dụng chất lỏng và tính di động cao. Đơn vị chấp nhận tín hiệu từ hai ăng -ten để tăng cường đáng kể hiệu suất được điều chế và tăng phạm vi hoạt động. Máy thu có thể tìm và khóa tự động vào hộp số đến nhanh chóng theo tần số và băng thông trước. Máy thu này có một loạt các đầu ra tín hiệu toàn diện bao gồm HD ở mức 720p và 1080p, video màn hình HD CVBS được chuyển đổi xuống, và hai âm thanh analog được hỗ trợ.
Máy thu cũng bao gồm chức năng ghi DVR với thẻ Micro SD hoặc đĩa USB bằng cách sử dụng điều khiển chuyển đổi Rec. Khi được ghép nối với máy phát máy ảnh đường xuống không dây COFDM, người nhận cung cấp toàn diện, giải pháp âm thanh và video có thể triển khai nhanh chóng cho phép nhận thức tình huống nâng cao. Nó có thể đóng một vai trò thiết yếu trong việc cung cấp video trực tiếp theo thời gian thực từ cả nền tảng di động trên mặt đất và trên không..
- Giải mã COFDM và bộ giải mã video H.264 hoặc H.265;
- Độ phân giải Full HD, 1080P@60fps;
- Bảo mật tuyệt vời bằng giải mã AES;
- Thiết kế mô-đun và tích hợp cao;
- Truyền tín hiệu ổn định trong NLOS và di chuyển tốc độ cao.
- Có thể điều chỉnh tần số làm việc, độ rộng băng tần.
giải điều chế
| Định dạng giải điều chế | COFDM(DVB-T) |
| người vận chuyển | 2K |
| băng thông | Đầu vào video tổng hợp, Đầu vào video tổng hợp |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8(khóa tự động theo máy phát) |
| khoảng bảo vệ | 1/32, 1/16, 1/8, 1/4(khóa tự động theo máy phát) |
| chòm sao | QPSK, 16QAM, 64QAM(khóa tự động theo máy phát) |
| Tốc độ bit | 0.5Đầu vào video tổng hợp(theo máy phát) |
RF
| dải tần số | Có thể lựa chọn từ 160 MHz ~ 860 MHz |
| Kích thước bước điều chỉnh | 1KHz |
| Nhạy cảm | -97±1dBm(BW=8MHz, QPSK, CR=2/3, GI=1/16) cho một kênh và thêm 3dBm cho hai kênh |
Giám sát và kiểm soát
Thiết lập máy thu toàn diện với bảng cấu hình hoặc PC Windows thông qua điều khiển UART.
Phạm vi nhiệt độ
HDMI hoặc SDI hoặc CVBS: 0° đến +70°C
Lưu trữ: HDMI hoặc SDI hoặc CVBS

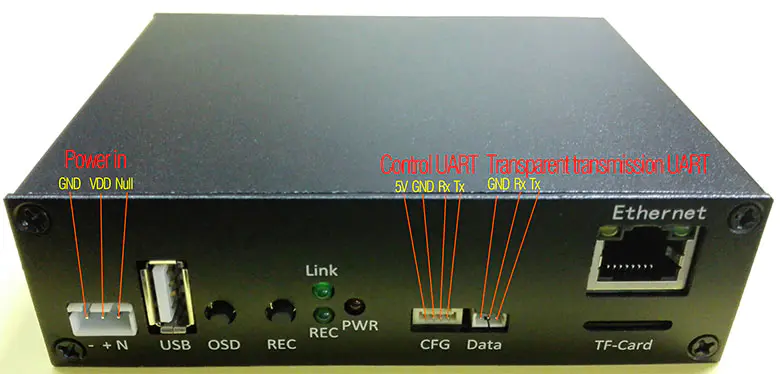

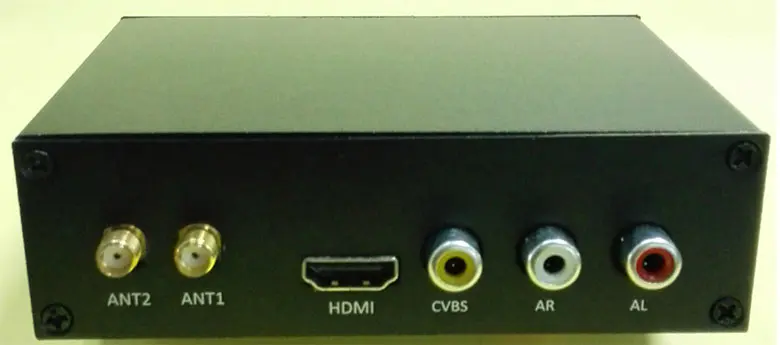

Máy thu COFDM SR110
– Video HD COFDM Máy thu không dây với giao diện đầu ra HDMI/CVBS/Ethernet/USB
– Máy chủ RTSP tích hợp cho phép phát trực tuyến video qua Ethernet cho bộ giải mã từ xa
– Cho phép phát trực tuyến video qua USB cho bộ giải mã thiết bị Android từ xa
– Hỗ trợ chuỗi ký tự hiển thị chuỗi trên màn hình hiển thị video với video cùng nhau ở chế độ OSD.
IO
| đầu ra HD video | Đầu nối HDMI loại “A” |
| Đầu ra video tổng hợp | Đầu nối RCA |
| Đầu ra âm thanh | Đầu nối HDMI và RCA nhúng |
| RF đầu vào | Hai SMA |
| Đầu vào video tổng hợp | 3Đầu nối PIN PH2.54mm |
| Máy chủ USB | Đầu nối loại A |
| Dữ liệu TTL UART(3.3V) | 3PIN PH1.25mm Đầu Nối |
| Đầu vào video tổng hợp(3.3V) | 4Đầu nối có thể khóa bằng mã PIN |
| Ethernet | RJ45 |
| Thẻ TF | Khe cắm thẻ TF |
| Phím OSD | Phím chuyển đổi màn hình OSD |
| Khóa ghi âm | Phím chuyển đổi để quay video |
Video và âm thanh
| video đầu ra | HDMI và CVBS, Ethernet(Giao thức RTSP theo mặc định, tùy chọn UDP), USB |
| định dạng video | 1080P hoặc 720P 720*480 60tôi(NTSC), 720*576 50tôi(PAL) |
| Giải mã video | H.264 |
| Đầu ra âm thanh | Âm thanh HDMI và AV nhúng |
| giải mã âm thanh | AAC |
| Lưu trữ | Đĩa USB hoặc Thẻ TF |
| giải mã | HDMI hoặc SDI hoặc CVBS |
Yêu cầu về năng lượng
Phạm vi đầu vào: 7~16VDC
Công suất tiêu thụ: <230mA @ 12V
Tính chất vật lý
Cân nặng: 255g
Kích thước: 115x90x34mm

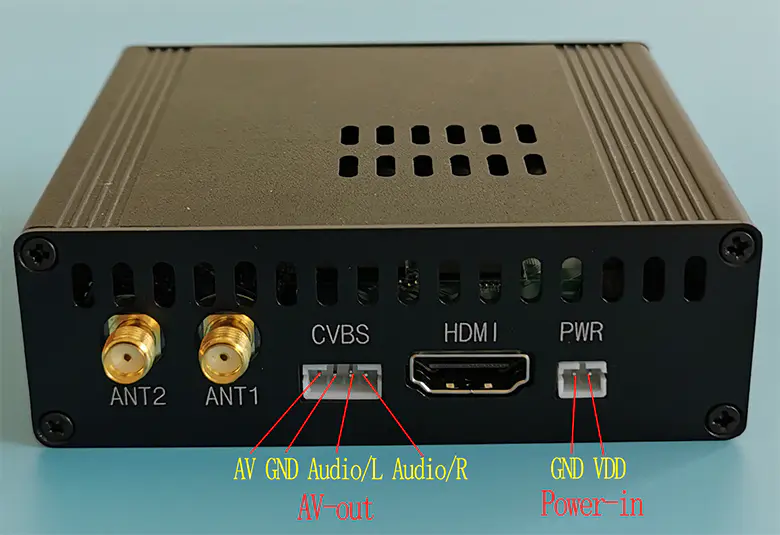

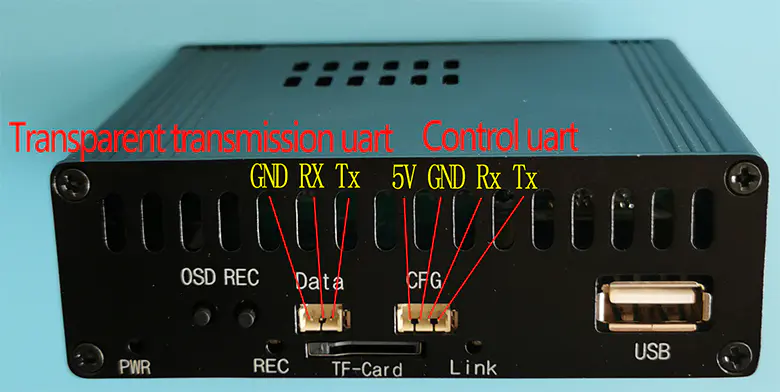

Máy thu SR300 COFDM
– Hỗ trợ giải mã video H.265 và giải mã video 4K
IO
| đầu ra HD video | Đầu nối HDMI loại “A” |
| Đầu ra video tổng hợp | 4Đầu nối PIN PH2.0mm |
| Đầu ra âm thanh | Đầu nối HDMI và 4PIN PH2.0mm nhúng |
| RF đầu vào | Hai SMA |
| Đầu vào video tổng hợp | 2Đầu nối PIN PH2.0mm |
| Máy chủ USB | Đầu nối loại A |
| Dữ liệu TTL UART(3.3V) | 3PIN PH1.25mm Đầu Nối |
| Đầu vào video tổng hợp(3.3V) | 4PIN PH1.25mm Đầu Nối |
| Thẻ TF | Khe cắm thẻ TF |
| Phím OSD | Phím chuyển đổi màn hình OSD |
| Khóa ghi âm | Phím chuyển đổi để quay video |
Video và âm thanh
| video đầu ra | HDMI và CVBS, USB |
| định dạng video | 1080P hoặc 720P hoặc 4K(3840*2160P) 720*480 60tôi(NTSC), 720*576 50tôi(PAL) |
| Giải mã video | H.265 / H.264 |
| Đầu ra âm thanh | Âm thanh HDMI và AV nhúng |
| giải mã âm thanh | AAC |
| Lưu trữ | Đĩa USB hoặc Thẻ TF |
| giải mã | HDMI hoặc SDI hoặc CVBS |
Yêu cầu về năng lượng
Phạm vi đầu vào: 7~16VDC
Công suất tiêu thụ: <250mA @ 12V
Tính chất vật lý
Cân nặng: 169g
Kích thước: 91x80x30mm
