Q1: What is the typical latency for LAN video + UART transmission?

A: With H.265 low-delay mode and COFDM or SRT wireless link, total latency can be as low as 30–200 ms.

Q2: Can the UART channel transmit telemetry continuously?

A: Yes. Each UART supports up to 115200 bps continuous operation and can transparently transmit data through TCP or UDP tunnels.

Q3: Does it support both video input and output?

A: The module can either encode video from HDMI/CVBS and send it to LAN, or receive IP video via LAN and output it through HDMI, depending on configuration.

Q4: Can I use it with existing IP cameras?

A: Yes. Any IP camera supporting RTSP or ONVIF is compatible. The module can serve as a wireless bridge for the video stream.

Q5: What wireless technology is recommended?

A: For short range, Wi-Fi 5/6 works; for long-distance and low-latency use, COFDM wireless or 5G transmission is ideal.

Q6: What power options are available?

A: DC 5–12V input or PoE. Power consumption typically ranges between 5–12W depending on video resolution and output power.

Q7: Can I use two UART ports simultaneously?

A: Yes, the module can handle two independent serial channels for different devices, such as camera control and GPS data.

Q8: Is the system secure for industrial or military use?

A: Optional AES encryption and password protection can be enabled to ensure secure data transmission.

LAN Videosu + UART Veri Kablosuz İletimi

LAN Videosu + UART Veri Kablosuz İletim Çözümü

COFDM

COFDM kablosuz Ethernet şeffaf iletim modülü 100M bps RJ45 FDD video veri vericisi ve alıcısı

$1,050.00

300-500Mhz COFDM IP RJ45 transceiver with 10W PA filter antenna

Kablosuz Video İletim

300-500MHZ COFDM IP RJ45 Alıcı 10W PA Filtre Anteni

Modern endüstriyel ve İHA sistemlerinde, Hem video hem de kontrol verilerinin uzun mesafelerde güvenilir şekilde iletilmesi giderek artan bir ihtiyaçtır. Mühendisler ve entegratörler kompakt ürünler arıyor, işleyebilecek kararlı modüller LAN video akışı aynı anda taşırken UART seri verileri. Bu hibrit yaklaşım, kullanıcıların telemetri alışverişi yaparken gerçek zamanlı olarak HD videoyu izlemesine olanak tanır, PTZ kontrolü, veya aynı kablosuz bağlantı üzerinden sensör bilgileri.

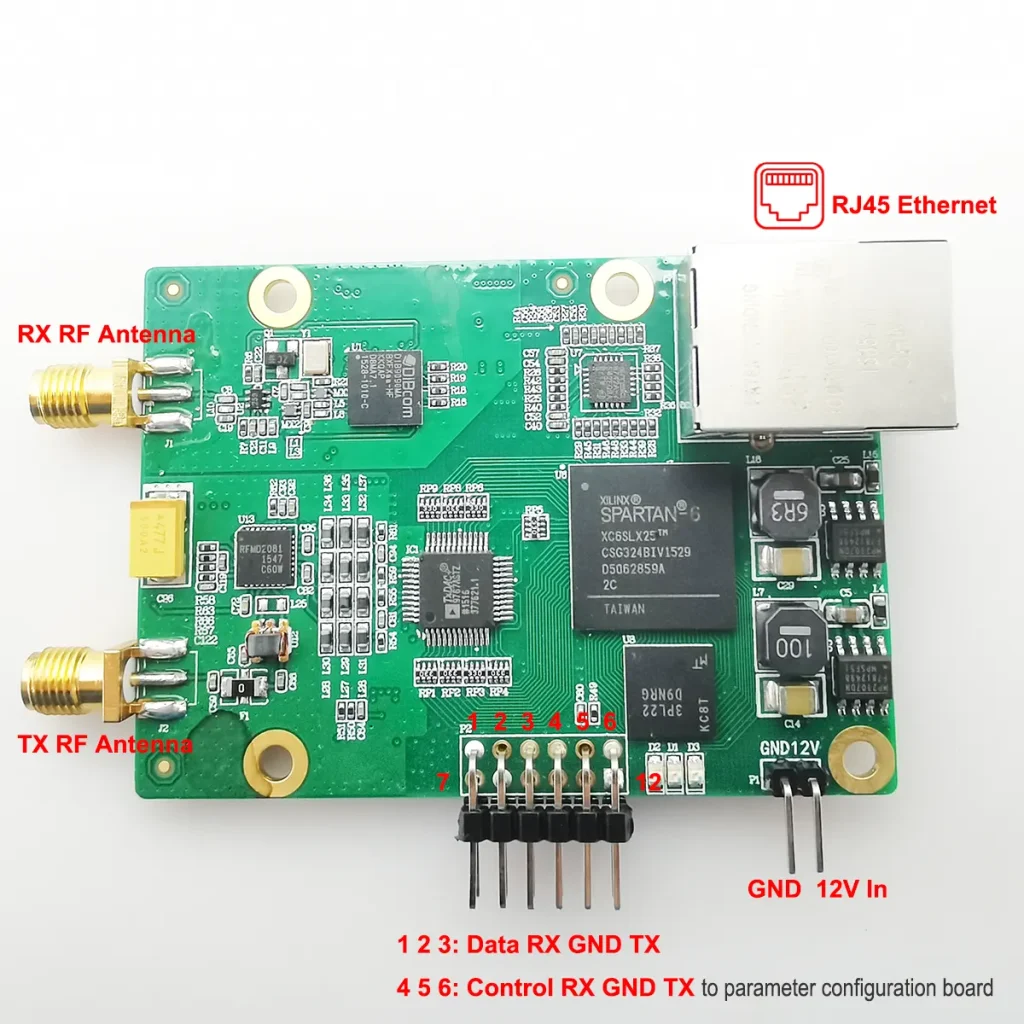

Mini COFDM wireless Ethernet transmission module UDP RJ45 input output — Mini COFDM kablosuz Ethernet iletim modülü UDP RJ45 giriş çıkışı

Bu makalede temel gereksinimler incelenmektedir, müşteri amacı, ve teknik tasarım hususları LAN videosu + UART veri kablosuz iletim modülleri, bu tür sistemlerin nasıl çalıştığını kapsayan, onların ana özellikleri, uygulamalar, ve ortak SSS'ler — SEO ve gerçek dünyadaki mühendislik kullanımı için optimize edilmiştir.

İçindekiler

Müşterinin Temel Talebini Anlamak

Bir müşteri talep ettiğinde “LAN girişine ve maksimum 115200 baud hızını destekleyen bir veya iki veri kablosuna sahip bir video iletim modülü”, onların gereksinimleri aslında birçok mühendislik önceliğini ortaya koyuyor:

Ağ tabanlı video arayüzü (LAN girişi)
Müşterinin muhtemelen bir IP video kaynağı vardır; örneğin, bir IP kamera veya kodlayıcı — ve bu akışı kablosuz bir sisteme enjekte etmesi gerekiyor. LAN girişi RTSP ile uyumluluk sağlar, ONVIF, veya video aktarımında yaygın olarak kullanılan SRT protokolleri.
Telemetri veya kontrol için çift seri kanallar
“Bir veya iki veri kablosundan” bahsedilmesi telemetri için kullanılan UART arayüzlerine işaret ediyor, uzaktan kumanda, veya cihazlar arasında veri senkronizasyonu. bir 115200 bps sınırı, toplu veri aktarımı yerine tipik kontrol sinyali kullanımını gösterir.
Kablosuz video aktarım ortamı
Açıkça belirtilmese de, bu tür modül neredeyse her zaman kullanılır kablosuz görüntü aktarımı — dronlar, robotik sistemler, ve mobil gözetim birimleri — hem video hem de komut verilerinin birlikte seyahat etmesi gereken yerler.
Düşük gecikme süresi ve yüksek güvenilirlik
Bu alanlardaki müşteriler genellikle minimum gecikmeye öncelik verir, istikrarlı iletişim, ve mevcut LAN tabanlı kontrol sistemleriyle kusursuz entegrasyon.

LAN Videosunun Teknik Özellikleri + UART Kablosuz Modülü

İyi tasarlanmış LAN videosu + UART iletim modülü hem ağ hem de seri iletişimi tek bir donanım platformunda birleştirir. Tipik teknik özellikler şunları içerir::

1. LAN arayüzü

10/100/1000 Video girişi/çıkışı için Mbps RJ45 Ethernet bağlantı noktası
RTSP'yi destekler / RTMP / SRT / ONVIF protokolleri
Yapılandırılabilir IP (DHCP veya statik)
LAN video akışını COFDM'ye köprüleme seçeneği, Wifi, veya 4G/5G kablosuz modüller

2. UART Seri İletişim

1 veya 2 bağımsız UART kanalları
Baud hızı 115200 bps
TTL, RS232, veya RS485 seçilebilir sinyal seviyesi
TCP veya UDP tünelleme yoluyla şeffaf veri iletimi
Uzaktan kamera kontrolü için ideal, PTZ komutu, GPS telemetrisi, veya sensör verileri

3. Video Kodlama ve Sıkıştırma

Dahili H.264 / H.265 donanım kodeği
1080p veya 4K'ya kadar çözünürlükler
Ayarlanabilir bit hızı (0.5 MBPS - 20 mbps)
Düşük gecikmeli veya yüksek kaliteli akış için yapılandırılabilir GOP yapısı
İsteğe bağlı ses kodlama desteği

4. Güç ve Boyut

Kompakt tasarım, 5–12V DC güç kaynağı
Opsiyonel Ethernet Üzerinden Güç (Poe)
Isı dağıtımı için alüminyum muhafaza
Hafiftir ve drone veya araç montajına uygundur

5. Sistem Yönetimi

Web kullanıcı arayüzü yapılandırması ve ürün yazılımı yükseltmesi
Yazılım aracı aracılığıyla seriden ağa yapılandırma
İsteğe bağlı şifreleme, kimlik doğrulama, ve erişim kontrolü

Neden LAN Video ve UART'ı Tek Bir Kablosuz Sistemde Birleştirin??

1. Birleşik İletim:
Geleneksel sistemler genellikle ayrı radyo kanalları gerektirir; biri video için, diğeri kontrol verileri için. Bunları birleştirmek karmaşıklığı ve paraziti azaltır, kusursuz entegrasyonun sağlanması.

2. Azaltılmış Gecikme:
Her iki sinyal için tek bir paylaşılan kablosuz taşıyıcının kullanılması iletim gecikmesini azaltır, İHA'lar ve robotik operasyonlar için kritik öneme sahiptir.

3. Daha Düşük Maliyet ve Ağırlık:
Drone'larda veya taşınabilir sistemlerde, Her gram ve watt önemlidir. Hem video hem de UART içeren tek bir modül güç tasarrufu sağlar ve donanım hacmini azaltır.

4. Basitleştirilmiş Entegrasyon:
LAN arayüzü, IP kameralar ve NVR'lerle tak ve çalıştır uyumluluğu sağlar, UART kanalları ise sensör veya kontrol iletişimini tek bir birleşik veri bağlantısı üzerinden yönetir.

Potansiyel Müşteri Senaryoları

1. İHA / Drone Sistemleri

Havadan inceleme veya gözetim gerçekleştiren drone'lar için, yerleşik kamera, LAN aracılığıyla yer istasyonuna HD video gönderir. Aynı zamanda, Arabada veya otobüste 12~24V'yi destekler (yükseklik, Küresel Konumlama Sistemi, gimbal açısı) UART aracılığıyla seyahat eder. Birleşik LAN + UART iletim sistemi, sorunsuz kontrol ve net, gerçek zamanlı görseller sağlar.

2. Mobil Gözetleme Araçları

Poliste, yangın söndürme, veya yayın araçları, birden fazla kamera bir komuta merkezine video besliyor. UART kanalı, PTZ kameraları veya yerleşik sensörleri aynı kablosuz bağlantı üzerinden kontrol etmek için kullanılır.

3. Endüstriyel Muayene Robotları

Fabrika veya tünel inceleme robotları hem görüntüye hem de kontrol verilerine güvenir. LAN video akışını yönetir, UART, sensör veya robotik kol geri bildirimini operatöre aktarırken.

4. Askeri veya Taktik İletişim

Güvenli alan videosu için düşük gecikmeli H.265 COFDM bağlantıları kullanılır. UART kanalları şifreli komutlar veya telemetri taşır, müdahale altında görev kontrolünü sürdürmek.

LAN Videosunun Avantajları + UART Kablosuz Çözümü

özellik	Açıklama
Yüksek Entegrasyon	HD video ve seri verilerini tek bir kompakt modülde birleştirir
Düşük gecikme süresi	30–200 ms uçtan uca iletim için optimize edilmiştir
Protokol uyumluluğu	RTSP'yi destekler, ONVIF, SRT, TCP/UDP
Esnek Seri Arayüz	1–2 UART kanalı, kadar 115200 bps
Güçlü Kablosuz Performansı	COFDM'ye uygun, Wifi, veya 4G/5G sistemleri
Endüstriyel Güvenilirlik	–20°C ila +60°C arasında sürekli çalışır
Dağıtım kolaylığı	Basit LAN kurulumu, web kullanıcı arayüzü kontrolü, bellenim yükseltmesi

Uygulama Anahtar Kelimeleri

LAN video aktarım modülü
UART veri kablosuz sistemi
Düşük gecikmeli COFDM video bağlantısı
Seri portlu kablosuz video kodlayıcı
İHA gerçek zamanlı video ve telemetri
Endüstriyel Ethernet video vericisi
RS232/RS485 şeffaf kablosuz iletim
Uzun menzilli kablosuz IP video modülü

Sık sorulan sorular (SSS)

Q1: LAN videosu için tipik gecikme nedir? + UART iletimi?

bir: H.265 düşük gecikme modu ve COFDM veya SRT kablosuz bağlantısıyla, toplam gecikme 30-200 ms kadar düşük olabilir.

Q2: UART kanalı telemetriyi sürekli olarak iletebilir mi??

bir: Evet. Her UART en fazla desteği destekler 115200 bps sürekli çalışma ve verileri TCP veya UDP tünelleri üzerinden şeffaf bir şekilde iletebilir.

Q3: Hem video girişini hem de çıkışını destekliyor mu??

bir: Modül, videoyu HDMI/CVBS'den kodlayabilir ve LAN'a gönderebilir, veya LAN üzerinden IP videoyu alın ve HDMI üzerinden gönderin, Yapılandırmaya bağlı olarak.

S4: Mevcut IP kameralarla kullanabilir miyim??

bir: Evet. RTSP veya ONVIF'i destekleyen tüm IP kameralar uyumludur. Modül, video akışı için kablosuz köprü görevi görebilir.

S5: Hangi kablosuz teknoloji önerilir??

bir: Kısa menzil için, Wifi 5/6 eserler; uzun mesafeli ve düşük gecikmeli kullanım için, COFDM kablosuz veya 5G iletimi idealdir.

S6: Hangi güç seçenekleri mevcut??

bir: DC 5–12V giriş veya PoE. Güç tüketimi, video çözünürlüğüne ve çıkış gücüne bağlı olarak genellikle 5–12 W arasında değişir.

Q7: İki UART bağlantı noktasını aynı anda kullanabilir miyim?

bir: Evet, modül farklı cihazlar için iki bağımsız seri kanalı yönetebilir, kamera kontrolü ve GPS verileri gibi.

Q8: Sistem endüstriyel veya askeri kullanım için güvenli mi??

bir: Güvenli veri iletimini sağlamak için isteğe bağlı AES şifreleme ve parola koruması etkinleştirilebilir.

Çözüm

The LAN Videosu + UART Veri Kablosuz İletimi çözüm güçlü bir temsil eder, kompakt, modern dijital iletişim sistemleri için çok yönlü bir yaklaşım. Yüksek çözünürlüklü videoyu düşük bant genişliğine sahip kontrol verileriyle entegre ederek, İHA'nın zorlu gereksinimlerini karşılar, Sanayi, ve kamu güvenliği başvuruları.

Bu hibrit tasarım yalnızca ağ mimarisini basitleştirmekle kalmıyor, aynı zamanda güvenilirliği de artırıyor, gecikmeyi azaltır, ve mevcut IP tabanlı cihazlarla kesintisiz birlikte çalışabilirlik sağlar. Drone'lar için olsun, gözetim, veya endüstriyel otomasyon, LAN + UART kablosuz modülleri, mühendislerin minimum çabayla gerçek zamanlı kontrol ve izleme elde etmelerini sağlar.

Her ikisine de odaklanarak LAN video uyumluluğu ve UART veri güvenilirliği, üreticiler ve sistem entegratörleri, görsel ve kontrol zekasını tek bir sağlam çözümde birleştiren yeni nesil kablosuz iletim sistemleri sunabilir.
