COFDM kablosuz video vericilerini kontrol etmek için verici güç çıkışı nasıl ölçülür?’ gerçek güç amplifikatörü içeride?

Kablosuz video sinyallerini daha uzağa iletmek için, vericinin güçlü bir güç amplifikatörüne ihtiyacı var.

Peki kablosuz bir vericinin güç amplifikatörünü nasıl ölçeriz?? Yukarıdaki videoda, üç kez ölçtük COFDM-908T, müşterimizden sipariş edilen. Bu istemcinin yerden kablosuz video iletimi için 10 watt'lık bir güç amplifikatörüne ihtiyacı var. Bu yüzden onun için vericinin TX gücünü ölçüyoruz.

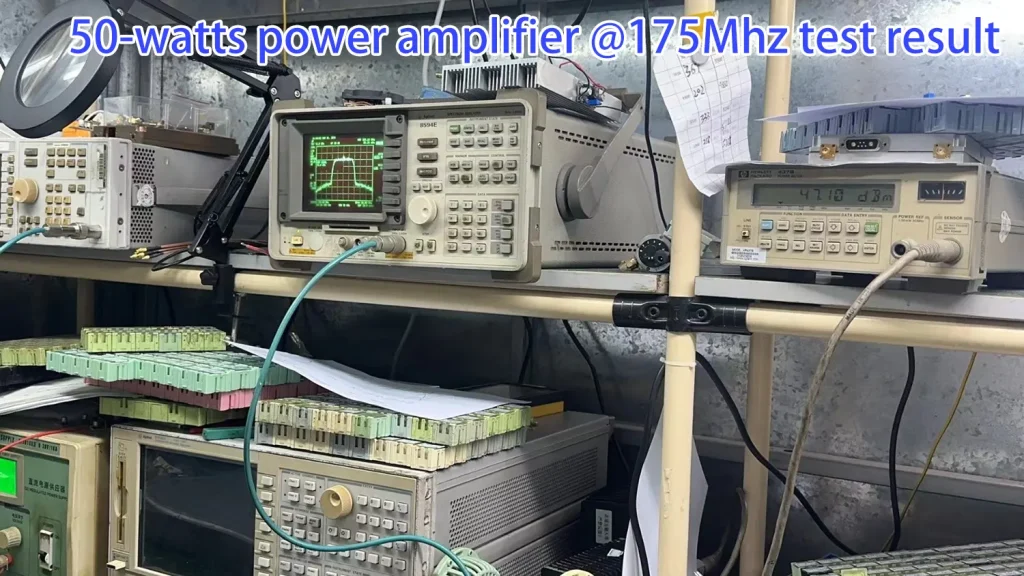

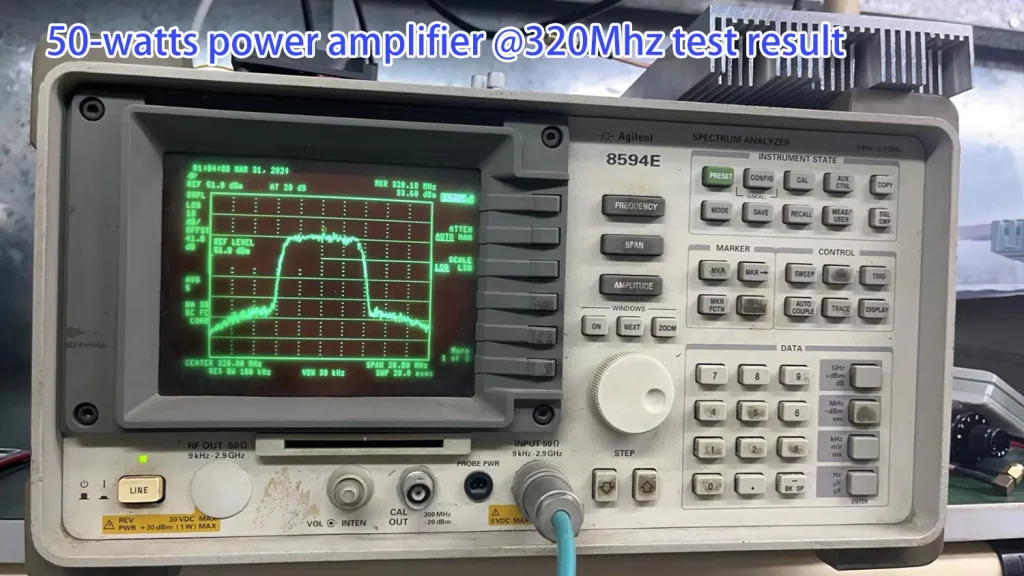

Kablosuz video amplifikatörlerinin RF çıkış gücünü test etmek için özel aletler kullanmamız gerekiyor.

Öncelikle, çıkış gücü ve güç amplifikatörü gücü tablosunu bilmemiz gerekiyor. Çıkış gücü ile cihaz tarafından görüntülenen dBm parametreleri arasındaki bazı benzerlikler aşağıda verilmiştir..

20mW 13dBm'dir
200mW 23dBm'dir
1 Watt 30dBm'dir
2 Watt 33dBm'dir
5 Watt 37dBm'dir
10 Watt 40dBm'dir
20 Watt 43dBm'dir

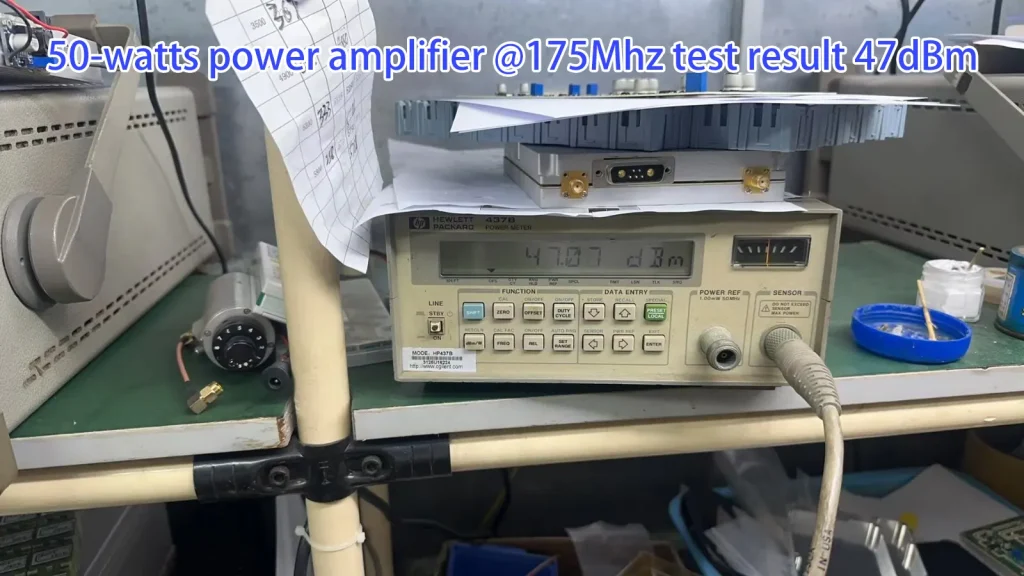

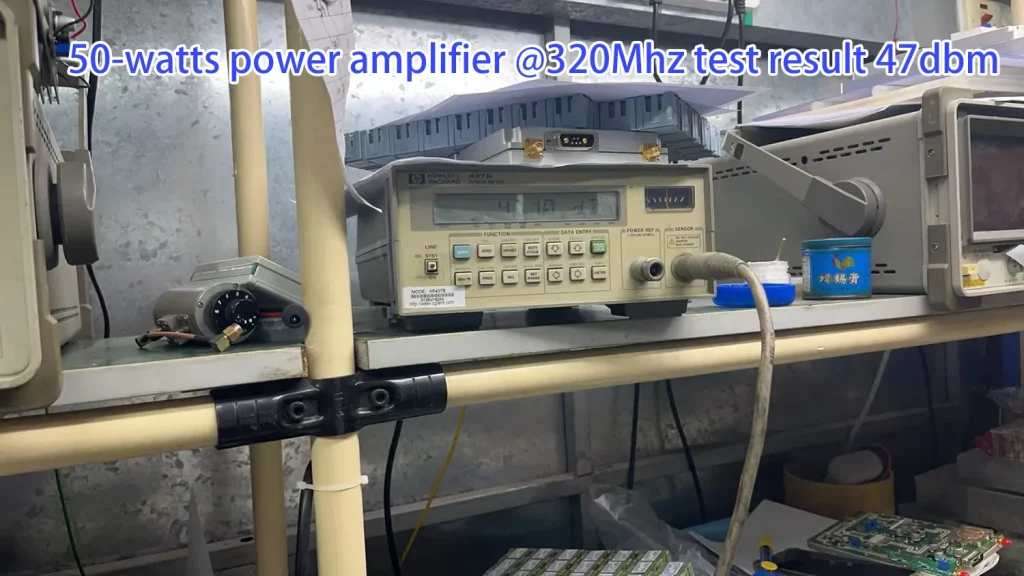

50 Watt 47dBm'dir
100 Watt 50dBm'dir

Videodaki vericilerin hepsinde yerleşik 10 watt'lık güç amplifikatörleri bulunur, ve karşılık gelen cihaz 40dBm'yi ölçmelidir.

Aynı zamanda, Ekipmanımıza 40dBm zayıflatıcı eklendi, bu nedenle cihazın 0dBm civarında bir performans göstermesi gerekir.

Performans göstergelerini videoda görebilirsiniz: biri 0 dBm, biri 0.07 dBm, ve biri 0.18 dBm. Tablodan, görebiliriz 0 dBm, Hepsinde yerleşik 10 watt'lık güç amplifikatörleri var.

Bir sonraki videoda, parametre değiştirme kartı aracılığıyla çıkış gücünün nasıl değiştirileceğini göstereceğiz.

Kablosuz video vericisini 2 watt'lık bir amplifikatörden 1 watt'lık bir amplifikatöre nasıl değiştireceğinizi göstereceğiz..

Lütfen bizi takip etmeyi unutmayın YouTube kanalı. COFDM kablosuz video vericisi ve alıcısı için herhangi bir öneriniz varsa, lütfen bizimle iletişim kurmaktan çekinmeyin.

Kablosuz video vericisinin RF çıkış gücünü ölçmek için, vericinin sinyal formatı ve modülasyon tipiyle uyumlu bir güç ölçer ve güç sensörü kullanmalısınız.

Doğru güç aktarımını sağlamak için, ayrıca vericinin ve güç sensörünün empedansını da eşleştirmeniz gerekir. İşte takip edilecek bazı prosedürler:

Güç ölçeri açın ve güç sensörünü bağlayın. Doğru şekilde kalibre edilip yapılandırıldıklarını kontrol edin.
Koaksiyel kablo kullanma, verici çıkışını güç sensörü girişine bağlayın. Güç sensörünü yüksek güç seviyelerinin neden olduğu hasarlardan korumak için, mümkünse bir zayıflatma veya yapay yük kullanın.
Vericinin frekansını ve modülasyon modunu istediğiniz gibi ayarlayın. Gerektiğinde, çıkış gücü seviyesini ayarlayın.
Güç ölçerde görüntülenen güç değerine dikkat edin. Bu, vericinin watt veya desibel cinsinden RF çıkış gücüdür (dBm). Bir osiloskopunuz varsa, gücü hesaplamak için tepeden tepeye voltaj formülünü de kullanabilirsiniz.
Gerilim duran dalga oranını izlemek için yönlü bir bağlaştırıcı veya bir reflektometre gereklidir (VSWE), vericinin ve güç sensörünün ne kadar iyi eşleştiğini gösterir.
Bu cihazlar hem ileri hem de yansıyan gücü ölçerek VSWR'yi hesaplayabilir.. Düşük bir VSWR, iyi bir empedans eşleşmesini ve düşük güç kaybını gösterir.
