COFDM Transmissor Transmissor Receptor completo Set Wireless Digital Audio Video TX RX para UAV Drone 1080P Video SDI

2000Conjunto de receptor de transmissão de telemetria mw COFDM Transmissor de vídeo e áudio digital sem fio 2W para vídeo de drone UAV

Característica

1. altamente integrado, design modular combinado
2. Usando a tecnologia de modulação COFDM, Tecnologia de codificação de imagem H.264
3. Pode transmitir um canal de 1080P SDI (HDMI opcional) sinal, e um canal de até 230400Kbps de dados unidirecionais
4. Atraso menor, o atraso mínimo de ponta a ponta é 350 ms
5. All-redonda de comunicação, não tem medo de construir paredes
6. Comunicação de alta velocidade entre viagens,
7. Transmissor dissipador de calor tipo caixa de alumínio, à prova de choque e à prova de choque
8. Non-line-of-sight (NLOS) transmissão móvel, a distância não é menor que 30 quilômetros sob condição de linha de visão (potência maior que 2W)
9. A velocidade máxima de movimento pode chegar a 600Km / hora (medido)
10. Recepção síncrona de sinais de áudio e vídeo, HDMI1080P multiformato de alta definição opcional, qualidade de imagem de DVD de saída de definição padrão
11. O receptor pode realizar gravação de vídeo e funções de backup
12. 128-criptografia e descriptografia AES de bits
13. Personalização completa disponível

Aplicação

Este produto é usado principalmente no reconhecimento técnico e coleta de evidências de departamentos de inspeção de segurança pública, transmissão de imagem em tempo real de veículos aéreos não tripulados, navios não tripulados, retransmissão de rádio e televisão, rádio e televisão transmissão ao vivo: campo de transmissão, transmissão de esportes, notícias sociais, ar ao vivo, estúdio, expedição de montanhismo, e outros aspectos. É adequado para transmissão móvel em tempo real de imagens de alta qualidade em vários ambientes complexos, como áreas urbanas, mares, e montanhas.

Especificação do transmissor

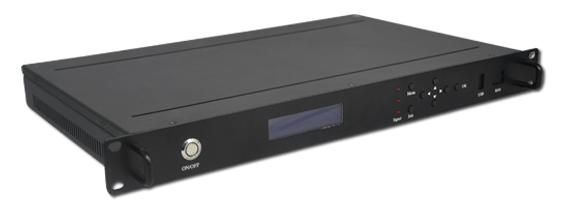

Especificação do receptor

Nota: o conector padrão é HDMI, se você precisa do modelo mais barato, um conector para CVBS amarelo conector de vídeo 720p HDMI, por favor Verifique aqui para outro modelo.

Descrição:
– Este dispositivo adota a tecnologia COFDM, que integra antena de transmissão, modulação digital, auditivo, e função de vídeo.
– Tamanho compacto, pequeno calor, e longo alcance de transmissão
– compatível com uma pequena câmera, poderia permitir a captura e transmissão de imagens HD
– o alcance de transmissão será maior se adotar antena de alto ganho
– Alcance de transmissão: 5000m (sem qualquer interrupção)/500M com obstáculos interrompidos

Esta lista é para 2W, alcance de transmissão é em torno de 700m na ​​cidade

Características:
– Tamanho compacto, projeto de modulação
– Adota tecnologia de modulação COFDM, Tecnologia de compressão de imagem MPEG-2
– Comunicação omnidirecional
– a comunicação de alta velocidade permite a transmissão de áudio e vídeo em tempo real
– Caixa de alumínio à prova de choque
– Transmissão NLOS

Especificações:
Transmissor:
– Tamanho:90x64x23mm
– peso:200g
– antena:22milímetros

recebedor
– Tamanho: 87x70x20mm
– peso:200g
– Altura da antena:42.5cm (poderia ser dobrado)

Especificação técnica
– Modulação:COFDM
– tensão de trabalho:DC11V-DC13V
– de trabalho atual:0.5W: menos de 0,6A @ DC12V
– porta de controle: porta RS232 standrad. 8 bits de dados de bits,1 bit stop bit,Taxa de transmissão:19200,suporta verificação de paridade ímpar
– porta de transmissão de dados:8 bits de dados de bits,1 bit stop bit,Taxa de transmissão,1200,2400,4800,9600,19200,38400,57600,115200,230400
– Encryption:Apoio, suporte 128 criptografia
– mapeamento de modulação: QPSK (4QAM),16QAM,64QQAM
– Continue Correção de Erro: 1/2,2/3,3/4,5/6,7/8
– Proteja o intervalo: 1/32,1/16,1/8,1/4
– Número da operadora:2K
– largura de banda de frequência:2/3/4/5/6/7/8H ajustável
– fluxo de transporte:2000kbs-20000kbs ajustável
– poder de transmissão: 2W
– freqüência de transmissão:poderia ser personalizado,o passo é 1Mhz
– nivelamento de poder: menos de 0,2 db dentro de 10 MHz
– segundo harmônico: menos de -45db
– MAIS:32db
– vídeo de entrada:1Vp-p,75ohm
– Formato de programa de vídeo:MPEG-2
– Qualidade de vídeo: 720×576 quando acima de 4M
– Formato: NTSC e PAL podem ser configurados

Especificação técnica do receptor:
– Faixa de freqüência do receptor: 170-860Mhz, VHF e UHF
– largura de banda de frequência: 2/3/4/5/6/7/8 Mhz ,ajustável
– nível de entrada RF:-94dbm-0dbm em 8M / -98dbm-0dbm em 2M
– impedância de entrada RF: 50ohm
– Porta de entrada RF:grau
– modulação:COFDM
– O caminho da constelação: QPSK,16QAM,64QAM opcional
– Continue Correção de Erro: 1/2,2/3,3/4,5/6,7/8 opcional
– Número da operadora:2K
– Lacuna de proteção:1/32,1/16,1/8,1/4
– Taxa de tela:4:3,16:9
– imagem de vídeo:720×576 @ 6Mhz
– Auido e porta de saída de vídeo: padrão 3.5 porta
– Tensão de trabalho:DC12V 0.3A

Incluído no Pacote:
– 1 x transmissor
– 1 x receptor
– 1 conjunto x acessórios

Perguntas frequentes

Questão 1: Suporta 5.0-5.13Ghz？

Responda 1：Este sistema suporta 1,429 ~ 1,445G

Questão 2: Preciso de pelo menos 30 km de distância do ar ao solo para o UAV.

Responda 2：Nosso sistema suporta isso, deve usar um amplificador de potência de 2W, é melhor usar a antena transmissora longa especial e duas antenas receptoras mais altas.

Questão 3: Eu prefiro 6dib para o lado ar, e 4000 pés de altura operacional, OK? Certo. Existe a possibilidade de obter dados bidirecionais?

Responda 3: ele suporta.

Questão 4: Existe a possibilidade de obter dados bidirecionais?

Responda 4: Então, a distância de transferência deve ser de quase 20 km, os dados bidirecionais não suportam 30 km.
