Moduł nadajnika RCB COFDM

Moduł RCB to bezprzewodowy moduł nadajnika modulacji transmisji cyfrowej COFDM opracowany przez VCAN。Mały rozmiar modułu、Bogate interfejsy，Nadaje się do różnych bezprzewodowych szerokopasmowych aplikacji do cyfrowej transmisji danych，W tym bezprzewodowa aplikacja do cyfrowej transmisji obrazu UAV o wysokiej rozdzielczości、Bezpieczeństwo aplikacji do bezprzewodowej transmisji wideo na duże odległości itp.。

Opis funkcji：

• Wejście cyfrowego strumienia wideo przez interfejs FPC_Main，Wyjściowy modulowany analogowy sygnał RF COFDM przez interfejs IPEX RF；
• Parametry modulacji COFDM można ustawić za pomocą interfejsu FPC_CON lub interfejsu FPC_Main
• Obsługiwane pasmo częstotliwości roboczej：70MHz —— 6 GHz(Specyficzne pasmo częstotliwości jest ustawiane przed opuszczeniem fabryki)
• Parametry modulacji COFDM：
  • Konfigurowalny współczynnik kodowania splotowego：1/2，2/3，3/4，5/6，7/8
  • Konfigurowalna modulacja：QPSK / QAM16 / QAM64
  • Konfigurowalny tryb IFFT：2K/8K
  • Konfigurowalny interwał ochronny：1/4，1/8，1/16，1/32
  • Konfigurowalna przepustowość：2Regulacja MHz ~ 8 MHz，1Krok kHz
  • Konfigurowalna moc wyjściowa RF：-5dbm ~ -94dbm
• dwie diody：Lampka wskaźnika po lewej stronie miga, wskazując, że dane są przesyłane，Po prawej stronie znajduje się kontrolka zasilania
• napięcie zasilania：5.5V~16V
• rozmiar planszy：50mm x 45 mm

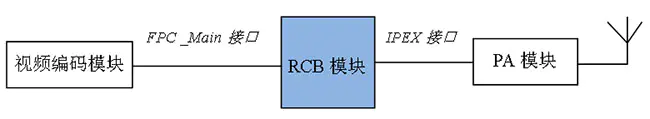

osiągnięcieschemat blokowy energii：

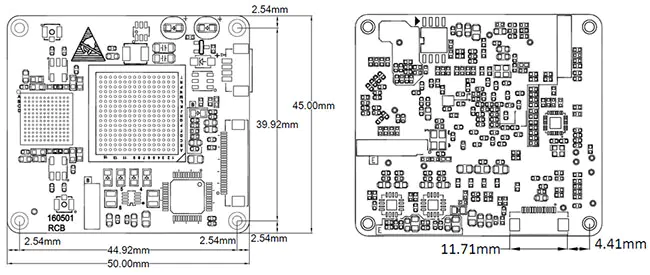

Wymiary mechaniczne：

Sygnał interfejsu modułu RCB：

1)FPC_Główny interfejs
FPC_Main to 26-stykowy elastyczny interfejs kabla płaskiego，Może być używany jako ścieżka połączenia do przesyłania strumienia/danych kodu wideo między modułem modulacji RCB COFDM a modułem kodowania wideo lub modułem danych front-end1。Sygnał interfejsu FPC_Main zawiera port szeregowy MCU(Do debugowania/konfigurowania parametrów modulacji)、SWD、SPI、FPGA JTAG、Ethernet(Transmisja sygnału wideo/cyfrowego)、zasilacz、Sygnał resetu itp.。

2)Interfejs FPC_CON
Interfejs FPC_CON to 14-pinowy elastyczny kabel płaski，Sygnały obejmują moc wyjściową 3,3 V、IIC、SPI、UART、GPIO i inne sygnały。Interfejs FPC_CON może być wykorzystany do podłączenia zewnętrznego panelu sterującego。

Cyfrowy system bezprzewodowej transmisji wideo wysokiej rozdzielczości：

Wykorzystanie modułów RCB do budowy cyfrowego systemu bezprzewodowej transmisji obrazu wysokiej rozdzielczości COFDM(Podwójna podwójna antena PA)schemat：

Wykorzystanie modułów RCB do budowy cyfrowego systemu bezprzewodowej transmisji obrazu wysokiej rozdzielczości COFDM(Pojedyncza pojedyncza antena PA)schemat：
