DVB-T2 TV 모듈 H265

TS 스트림 출력을 갖는 Cofdm DVB-T DVB-T2 탈조기 디코더 모듈

DVB-T265 모듈을 권장하는 이유?

1. DVB-T2 TV 모듈 지원 2 튜너 다양성
2. 독일에서 테스트
3. 지원 MPEG4 및 HDMI
4. 화면 제어 기능 RX TX IR 준비 터치

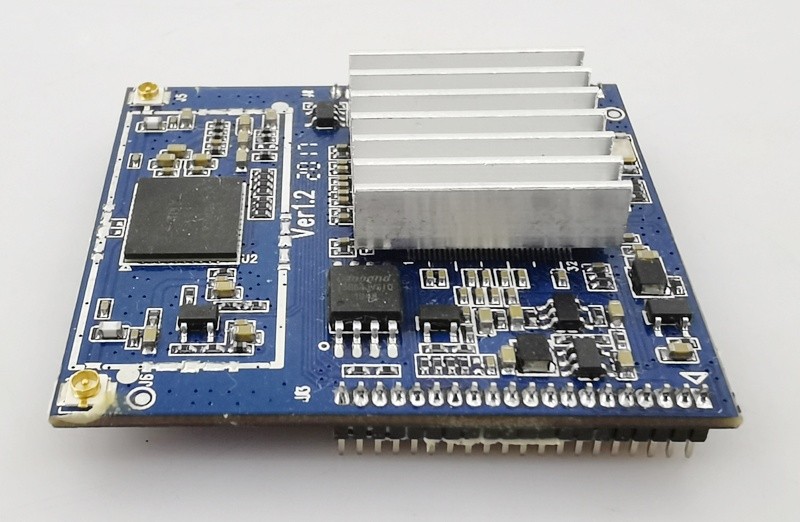

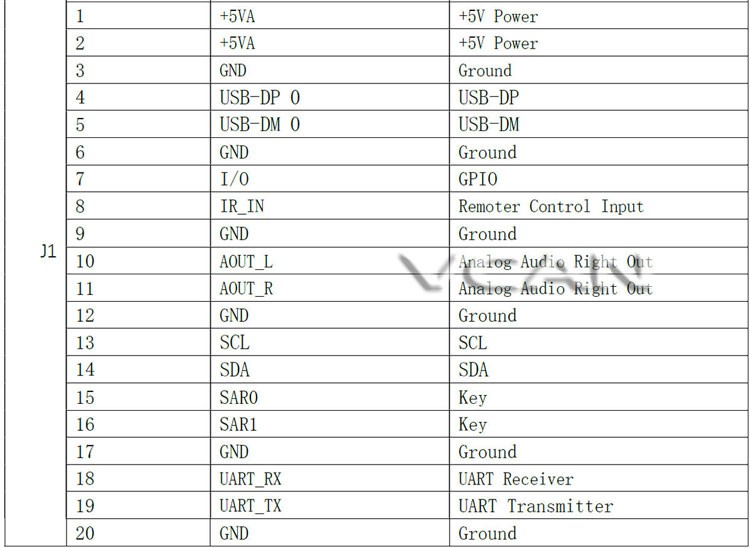

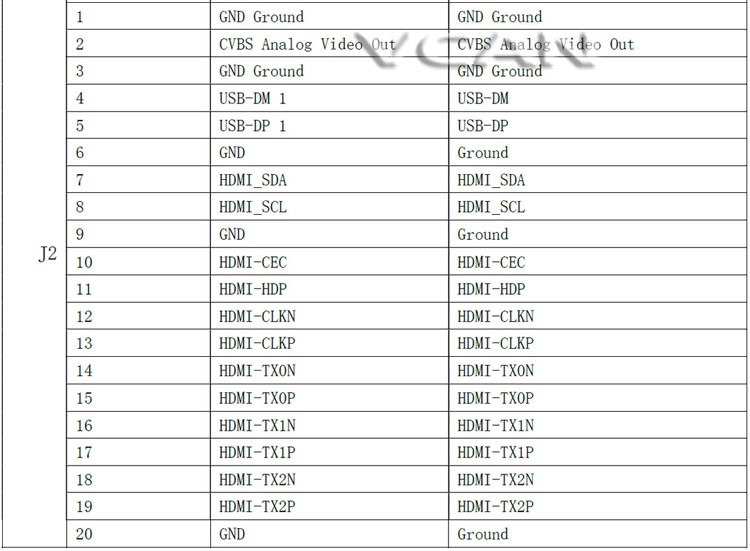

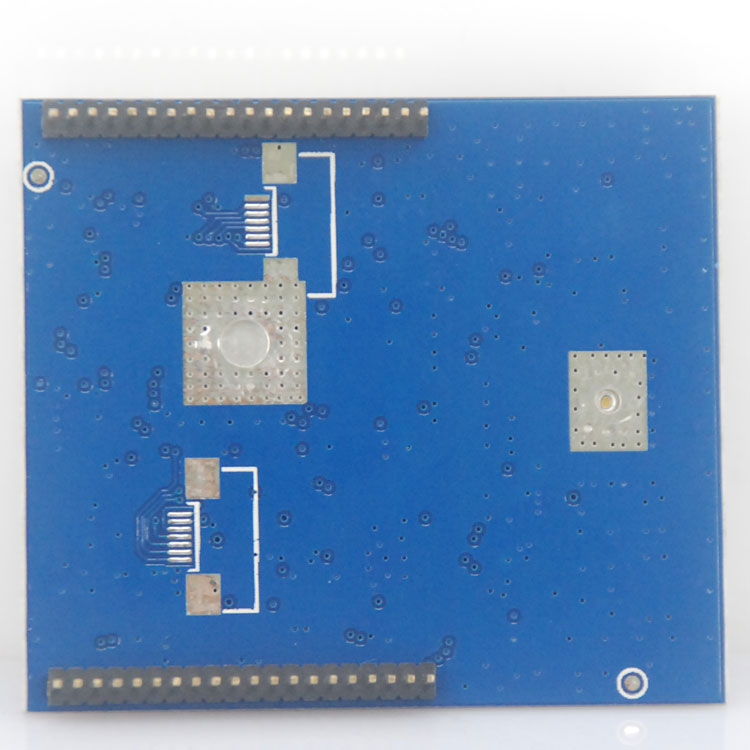

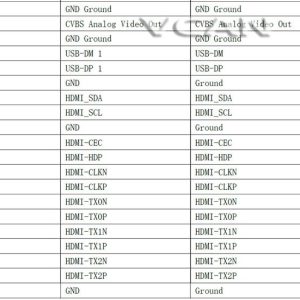

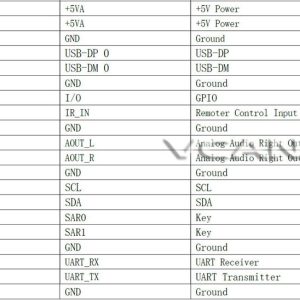

DVB-T265 TV 튜너 모듈은 DVB-T2 디코더가 H.264 및 H.265를 지원하는 디지털 TV 모듈이며 메인 DVD 또는 헤드 유닛 PCBA에 장착됩니다..
DVB-T2 디지털 TV 오디오 비디오를 제공합니다. / HD의 TV 신호와 DVD 플레이어를 전환은 DVB-T2의 TV 기능이 있습니다.
독일의 새로운 표준 H.265 디지털 TV 표준 및 모든 DVB-T2 또는 DVB-T 채택 국가와 완벽하게 호환됩니다.. 심지어는 ~ 4 H.264 또는 MEPG2입니다.
또한 무인 항공기에 대한 COFDM 무선 비디오 리시버 RX로 사용할 수 있습니다.

특색

1. 모든 DVB-T와 완벽 호환 / T2 전체 표준
2. 주파수 대역을 수신: 174 ~ 862MHz (지원 VHF 대역, UHF 대역)
3. 지원 6, 7 & 8 MHz 대역폭
4. 지원 2K / 8K FFT 모드, COFDM 복조 기능
5. 지원 자동 검색 및 수동 검색
6. 비디오 지원 포맷: MPEG-1, 메인 레벨 @ MPEG-2 메인 프로파일 (HD), H.264 MP의 @ 레벨 3 (HD), 기대 (H.264) 높은 계층 @ 레벨, Div3.X, 4.0, 5.0 , 6.0 디코더
7. 지원 576i로, 576피, 720나는, 720피, 1080나는, 1080P 출력 해상도
8. 지원 자동, 16: 9 와이드 스크린, 4: 3 우편함, 4: 3 팬 스캔 종횡비 출력
9. 단짝 / NTSC 표준 자동 스위칭
10. 다중 언어 지원: 영어, 프랑스 국민, 독일 사람, 아라비아 말, 포르투갈 인, 터키의, 스페인 사람, 이탈리아 사람, 기타.
11. FTA의 프로그램 수신
12. 지원하다 7 일 EPG
13. 전자 그래픽과 다중 언어 자막 지원
14. USB 지원 USB 레코딩, 멀티미디어 및 소프트웨어 업그레이드,
15. 지원 HDMI 1.3 버전
16. 지원 I2C 통신
17. 지원 UART 통신
18. 지원 IR 통신
19. 돌비 사운드 (선택 과목)
20. 의 / 아르 자형 / L 출력
21. 지원이 방향 버튼 A / D 포트, 최대 편도 7 버튼

기술

1. DVB-T / DVB-T2 모듈 DVB 표준을 지원, 수신 밴드 174 ~ 862MHz (VHF 대역을 지원합니다, UHF 대역), 지원 6, 7 & 8 MHz 대역폭.
2. 비디오 재생은 SD의 디코딩을 지원합니다 / MPEG2에서 HD 스트림 / 돌비 AC-3의 H.264 방송 수준 및 디코딩 / E-AC-3 MPEG 수준에서.
3. DVB-T의 멀티미디어 파트 / DVB-T2 모듈 강력, 주류 형식의 멀티미디어 파일의 재생을 지원합니다, 일반적인 형식의 사진의 재생을 지원합니다, 기록 파일의 재생을 지원합니다.
4. TV의 실시간 녹화 지원, 시간 기록, 채널 A 채널 B 레코드 지원, 같은 셋톱 박스 애플리케이션과 같은 시간 이동 기능 지원.
5. 다중 언어 지원: 영어, 프랑스 국민, 독일 사람, 아라비아 말, 포르투갈 인, 터키의, 스페인 사람, 광택, 이탈리아 사람, 기타.

DVB-T2 TV 수신기 상자가 필요합니다.?

https://ivcan.com/p/dvb-t2-h265/

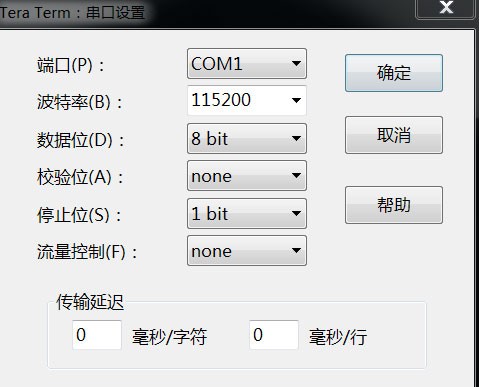

UART 정보

https://en.wikipedia.org/wiki/Universal_asynchronous_receiver-transmitter

• – 보오드 (115200)
• – 데이터 비트 ( 8 )
• – 홀수 또는 짝수 패리티 ( 아니 )
• – 1 x 시작 비트
• – 정지 비트 (1)

UART 통신 데이터 ( 다운로드 PDF 파일 )

다운 스트림 쓰기 작업 프레임:
헤더 코드: 7이자형 66 99 5에이
동기화: 55
쓰기 작업 프레임: 33

1. 쓰기 주파수 및 대역폭 명령 03 80, 데이터 길이는 3 바이트. 처음 두 바이트는 주파수 포인트이다, 및 제 3 바이트는 대역폭.
   주파수 단위는 메가 헤르츠이며, 소수 첫째 자리를 유지, 등 474.0 메가 헤르츠, 이는 12 84 (진수, 소수점 데이터는 4740). 대역폭 데이터 00, 01, 02 6M을 나타냅니다, 7엠, 8M 각각
2. 다른 원격 제어 명령 (같은 부피 첨가 모든 원격 제어 명령을 포함, 빼기, 녹음, 정지)
   01FF: 데이터 길이는 1 바이트, 리모컨 코드 값의 클라이언트 코드는 인.
   예를 들면, 볼륨 추가 (VOL의 +) 4D는, 볼륨 공제 (VOL-) 이다 05.

종료 E7
예를 들면:
1. 설정 주파수 666MHz 대역폭 6M
데이터 7E를 보낼 필요 66 99 5에이 55 33 03 80 1에이 04 00 E7
2 설정 주파수 474MHz 대역폭 8M
데이터 7E를 보낼 필요 66 99 5에이 55 33 03 80 12 84 02 E7
3 더 크게 볼륨
데이터 7E를 보낼 필요 66 99 5에이 55 33 01 FF 4D E7

설명:
1, 데이터 세그먼트 외에, 수정될 수 있는 것, 다른 머리와 꼬리 동기화 데이터를 수정하지 않는, 그렇지 않으면, 이 명령에 응답 할 수 없습니다. 올바른 응답은 데이터 세그먼트를 반환 00 FF, 오류가 반환됩니다 11 10
2, 주파수 및 대역폭을 수정, 동시에 3 바이트를 적어주세요, 분리는 테스트되지 않았습니다.
3, 리모컨 코드는 리모컨 사용자 코드를 참조하세요..
4, 위의 데이터는 모두 진수입니다.
하류 판독 ​​동작 프레임:
현재 읽기 전용 시험 대상 주파수 및 대역폭
명령 7E 보내기 66 99 5에이 55 11 03 80 E7
반환 데이터 7E 66 99 5에이 55 77 03 80 12 D4 02 E7 (빨간색은 주파수 지점 및 대역폭 482.0M 8M입니다)

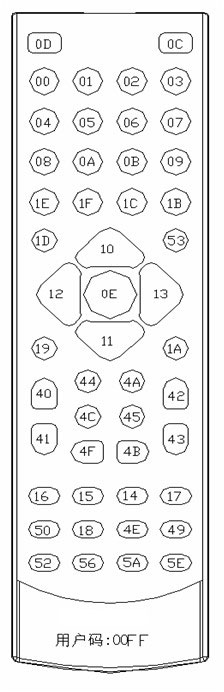

원격 제어 코드

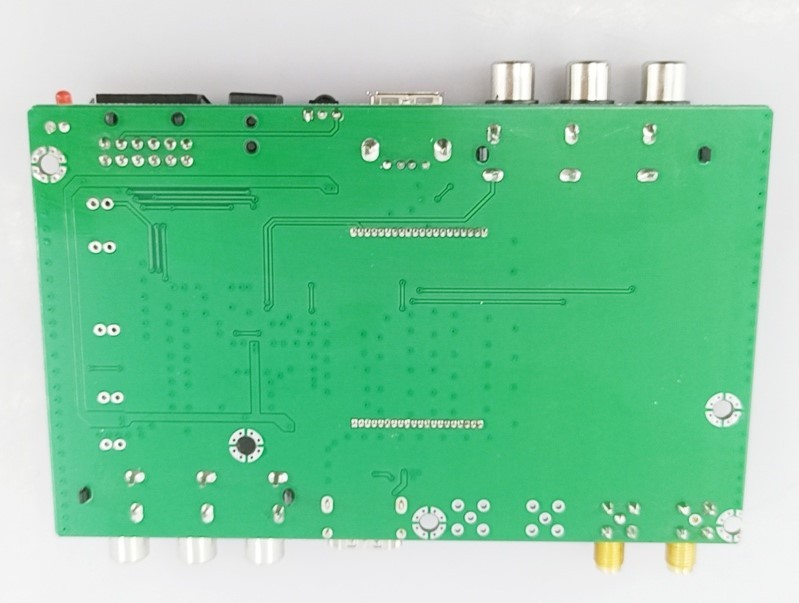

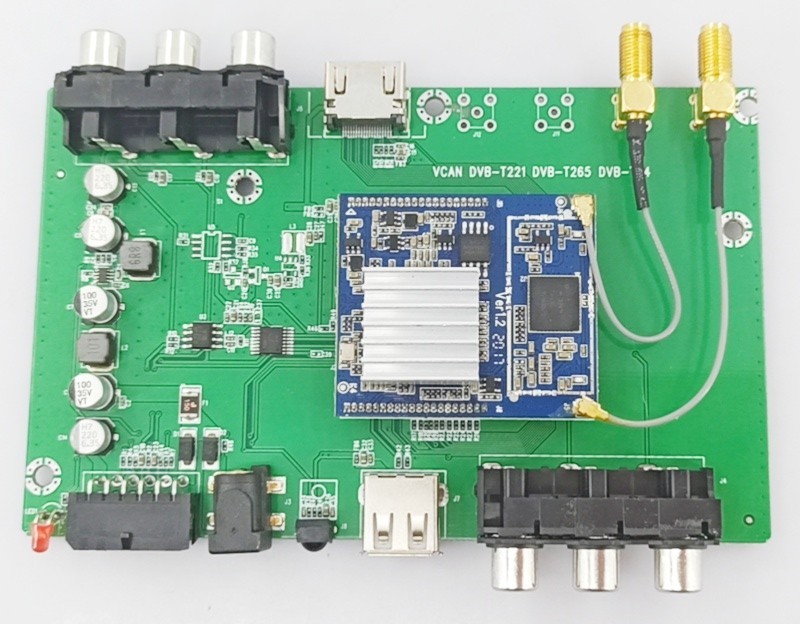

시험 샘플, 우리는 당신이 우리의 힘을 사용하는 것이 좋습니다, 테스트 할 AV 입력 PCBA 보드. 모든 기능을 테스트하는 데 도움이됩니다..

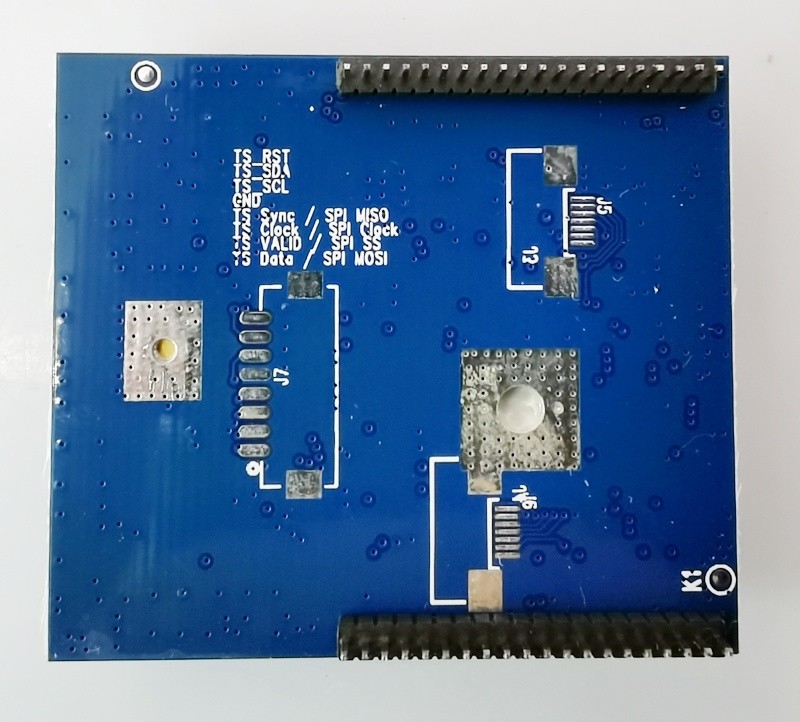

8 비트 TS 출력 인터페이스

DVB-T 다이버시티 튜너 8비트 TS 출력 인터페이스

1. TS-RST
2. TS-SDA
3. TS-SCL
4. GND
5. TSSYNC_SPIMISO
6. TSCLOCK_SPICLOCK
7. TSVALID_SPISS
8. TSDATA_SPIMOSI

자주하는 질문

큐: 이 튜너 모듈이 삼성 dvd-vr470m에서 작동합니까??

에이: 이 DVB-T / DVB-T2 모듈은 엔지니어 또는 R의 2차 개발에만 적합합니다.&D사.

큐: 이 DVB-T 수신기는 BISS 코드를 디코딩합니까??

에이: 아니. 가장 기능적인 DVB-T / DVB-T2 H264 265 디코더는 디지털 TV 수신기 및 COFDM 무선 비디오 디코더에 사용됩니다.. 특별한 기능이 있으면 확인 또는 추가 개발을 위해 당사에 문의해야 합니다..

큐: 이 DVB-T 수신기 디코드는 ASI 출력을 지원합니까??

1. 복조 모듈의 복조 칩은 TSI라는 병렬 인터페이스를 사용합니다. (ASI 인터페이스보다 더 많은 데이터 라인이 있습니다)
2. 복조 모듈 자체에는 MCU가 없어 고객에게 단독으로 제공할 수 없습니다.. 그것은 우리의 디코딩 보드에 사용되어야 합니다.
3. 예를 들면, 우리의 디코딩 보드와 함께, 복조 모듈의 TSI 인터페이스 신호를 네트워크 포트 신호로 변환합니다. (예를 들면, 우리의 단방향 COFDM 투명 전송 이것을 하는가?)

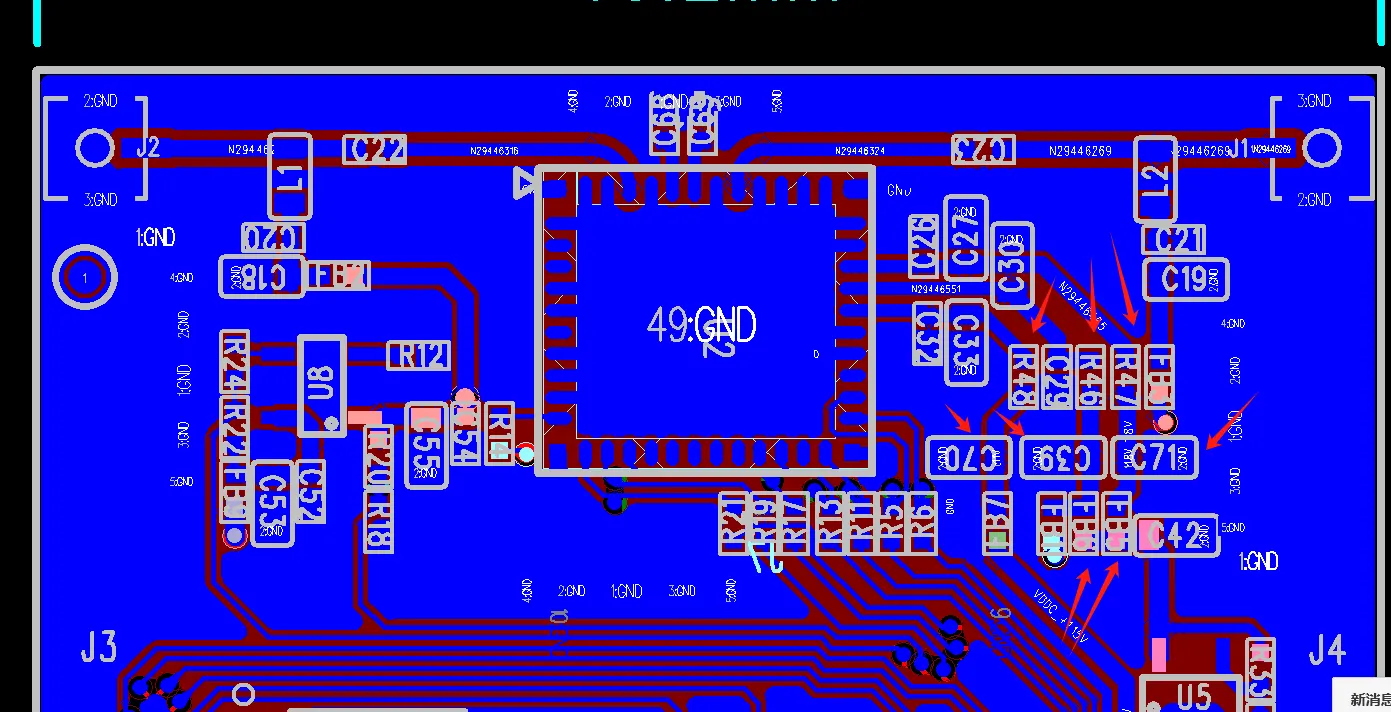

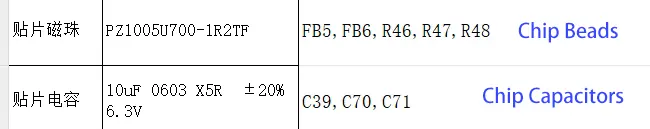

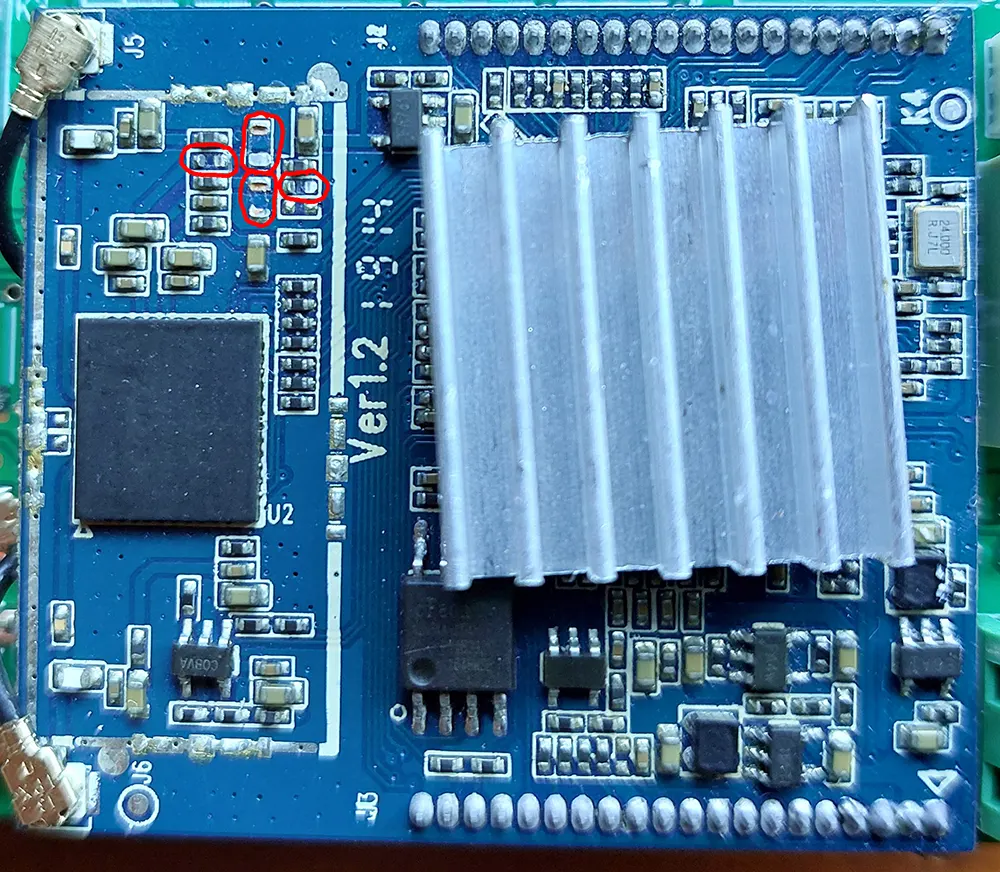

큐: 내 모듈에 누락된 SMD 부품이 있는지 확인하세요., 이 세 가지 R 및 C의 유형/값을 알려주실 수 있나요??

큐: 이 다양성 RF DVB-T DVB-T2 모듈 A 직렬 또는 병렬 인터페이스의 MPEG-TS 출력입니까??

에이: Sony EW300 칩 모듈에는 하드웨어에 Serial TS 스트림 만 있습니다..

DIBCOM 모듈 병렬 TS 스트림입니다.

평행 한 칩입니다, 현재 칩은 기본적으로 직렬 및 평행을 지원합니다. 대부분의 칩은 이제 SPI와 직접 호환되므로 직렬 TS 스트림을 사용합니다..

지원되는 TS 스트림 출력 형식: TS 직렬, SPI (노예),SDIO (노예).

위의 데이터 라인 세트와 호환 가능. 사용이 편리하다. 이런 식으로, TS 스트림 인터페이스에만 국한되지 않습니다., 다른 두 인터페이스도 사용할 수 있습니다, 그리고 더 호환되는 디코딩 칩이 있습니다.

현재 EW300 칩이 사용됩니다., 하지만 소니는 생산을 중단했어요. 동일한 기능을 가진 새로운 칩으로 교체할 예정입니다..

큐: 디코더 칩은 표준 모듈을 통해 비디오 출력을 제공합니다.. MPEG-TS 출력을 어떻게 얻습니까??

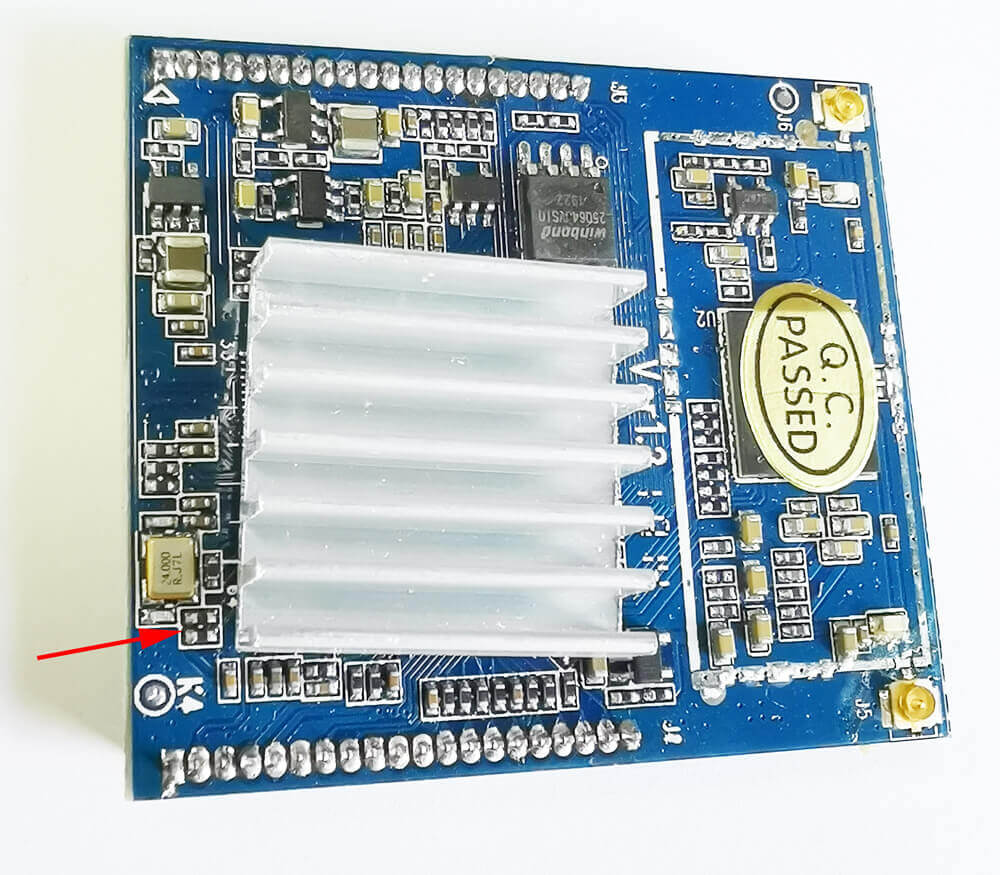

에이: 아래 그림의 빨간색 상자에 있는 저항기를 제거해 주세요.. 저항 저항은 22 옴, 이를 추가하여 HDMI를 복원할 수 있습니다. / CVBS 비디오 디코딩 출력.

큐: 차량 내 모바일 튜너에 AFS 기능이 있습니까??

에이: 아니. 차량용 모바일 DVB-T2의 AFS 기능 (디지털 비디오 방송 – 두 번째 세대 지상파) 시스템은 일반적으로 자동 주파수 전환 또는 유사한 기능을 나타냅니다.. 그 목적은 동일한 방송에서 사용 가능한 가장 강한 주파수로 자동 전환하여 차량이 이동하는 동안 TV 신호를 원활하게 수신하도록 하는 것입니다..

작동 방식은 다음과 같습니다.:

1. 신호 스캐닝: 여행하는 동안 시스템은 지속적으로 DVB-T2 신호를 검색합니다..
2. 원활한 핸드오프: 움직임으로 인해 현재 주파수가 약해지는 경우, AFS 기능은 동일한 채널을 전달하는 더 강한 주파수를 식별하고 수동 개입 없이 해당 주파수로 전환합니다..
3. 향상된 경험: 이를 통해 TV 프로그램을 중단 없이 시청할 수 있습니다., 신호 강도가 다양한 지역을 여행할 때 특히 유용합니다..

큐: 시스템을 통해 수동으로 검색을위한 주파수를 지정할 수 있습니까?? 1MHz 단계에서 주파수를 찾고 싶습니다..

에이: 지원. 아래 그림에서 당신은 밑줄이 있음을 알 수 있습니다. 774. 리모컨을 통해 다른 주파수를 입력 할 수 있습니다, 688MHz와 같은, 689MHz의, 690MHz의.
