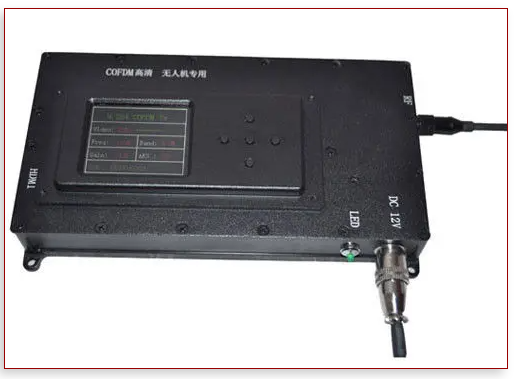

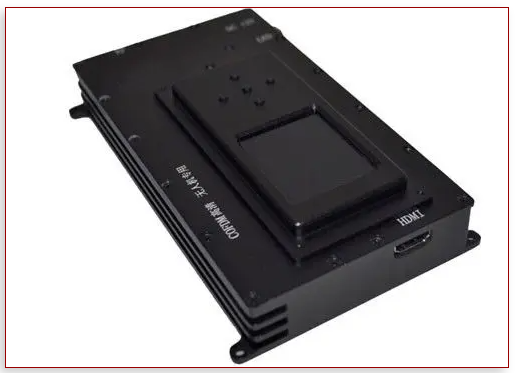

Trasmettitore video HD

Trasmettitore video HD wireless leggero Trasmissione video SDI 1080P per UGV / Robort

Descrizione dettagliata del prodotto
Versioni: HD 1.3
Modulazione: COFDM
RF banda: 1-3W(regolabile)
crittografia: AES128/256 bit
Dimensione: 1679025mm
Peso: 515g

introduzione:
Un trasmettitore HD 1080P dal design così nuovo è un potente sistema di trasmissione HD, utilizzando il nucleo della tecnologia di comunicazione mobile COFDM(tecnica di modulazione multiportante), che può trasmettere un segnale video digitale full-hd stabile e di buona qualità in condizioni di trasmissione mobile e pesante ad alta velocità di elementi costitutivi in ​​un ambiente urbano. Supporta il formato di codifica H.264 Full HD 1080P e due ingressi HD HD/SDI(selezione unica) supporta anche l'ingresso audio stereo bilanciato e il sistema di trasmissione a banda stretta.

Caratteristiche:
Ritardo basso, Nuovo COFDM Wireless Video Transmitter HDMI CVBS input mini modulatore modulo UAV FPV a lunga distanza, trasmissione in diretta;
Supporto completo- Immagine di qualità HD;
Supporta la trasmissione HD 1080i/1080P;
modulazione COFDM;
Integrato con interfaccia HDMI o HD-SDI(selezione unica);
Supporta video standard composito e ingresso audio bilanciato;
Tutti i parametri possono essere regolati dall'utente;
specificazione:

Sezione di alimentazione
Ingresso CC DC11V~DC16V
Corrente di lavoro ≤1.1A@DC12.5V
Sezione trasmettitore:
Gamma di frequenza Uscita 250 MHz-320 MHz 330 MHz- 450MHz / 1000MHz –4400 MHz,oppure può essere personalizzato secondo la richiesta del cliente.
Modulazione COFDM
Larghezza di banda RF 4/8 MHz(regolabile)
Potenza in uscita 1-3 W(regolabile),in incrementi di 1dB
SHG >52dBc
Crittografia AES128/256bit
Constellation QPSK,16QAM,64QAM
FEC 1/2,2/3,3/4,5/6, 7/8
Intervallo di guardia 1/32,1/16,1/8,1/4
Portante 2K
Planarità Banda piena≤2dB,8MHz≤0,5dB
Interfaccia AV HDMI/SDI(devi sceglierne uno)
CNR(ponderazione) 58dB
Campo in pendenza SNR(non ponderato) ≥50dB
Audio analogico
Intervallo di ingresso audio bilanciato Vmax=±15V
Intervallo di ingresso audio sbilanciato Vmax=3Vpp
Interfaccia HD SDI/HDMI(selezione unica)
Crittografia AES 128/265 po / ALLTECH Scrambling di base
Standard SMPTE 425M (Livello A e Livello B), SMPTE 424M, SMPTE 292, SMPTE 259M-C SMPTE 272M SMPTE 299M
Intervallo di ingresso 800±80(mV)
Versioni HD 1.3
Protocollo HDCP Sì
Supporto per la codificavelocità AV 64, 96,112,128,160,192,224,256,320,384rilevato automaticamente dopo l'avvio del sistema(regolabile)
Modalità di codifica audio MPEG1 Layer2
CBER <2.0E-4
Risoluzione video Massima 1920×1080P/I@60P
Codifica video H.264
Velocità video 500 kbps-16,68 Mbps(adattamento automatico)
Formato YCbCr4:2:2
temperatura operativa -25 ℃ ~ 55 ℃
Temperatura di conservazione -40℃~70℃
Distanza 1-40 km LOS(in onda)1-2km NLOS distanza(Terra a terra)
Caratteristiche dell'aspetto
Dimensione 167*90*25mm
Peso 515 g

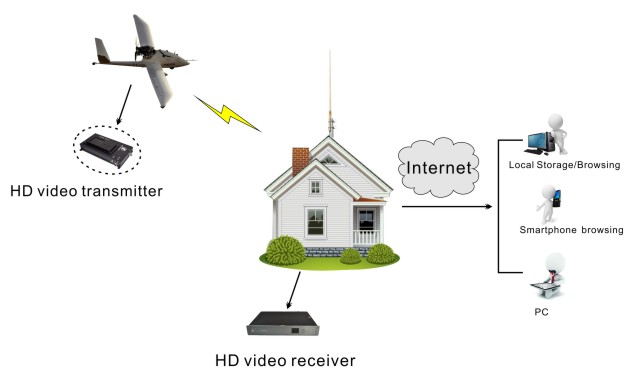

Applicazione del trasmettitore wireless per fotocamera:
