Cos'è un ripetitore relè sul trasmettitore e ricevitore di dati video wireless?

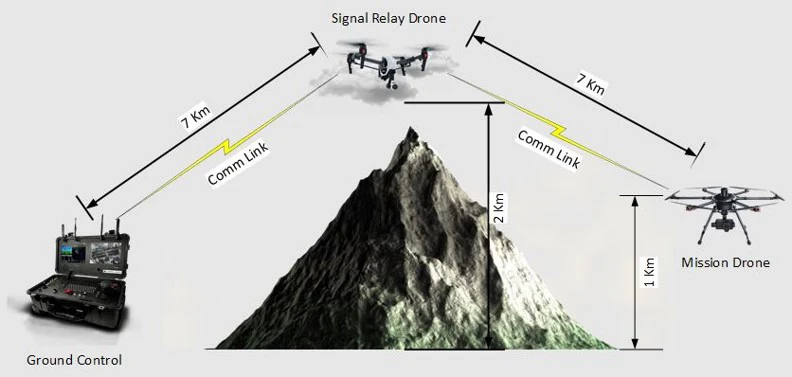

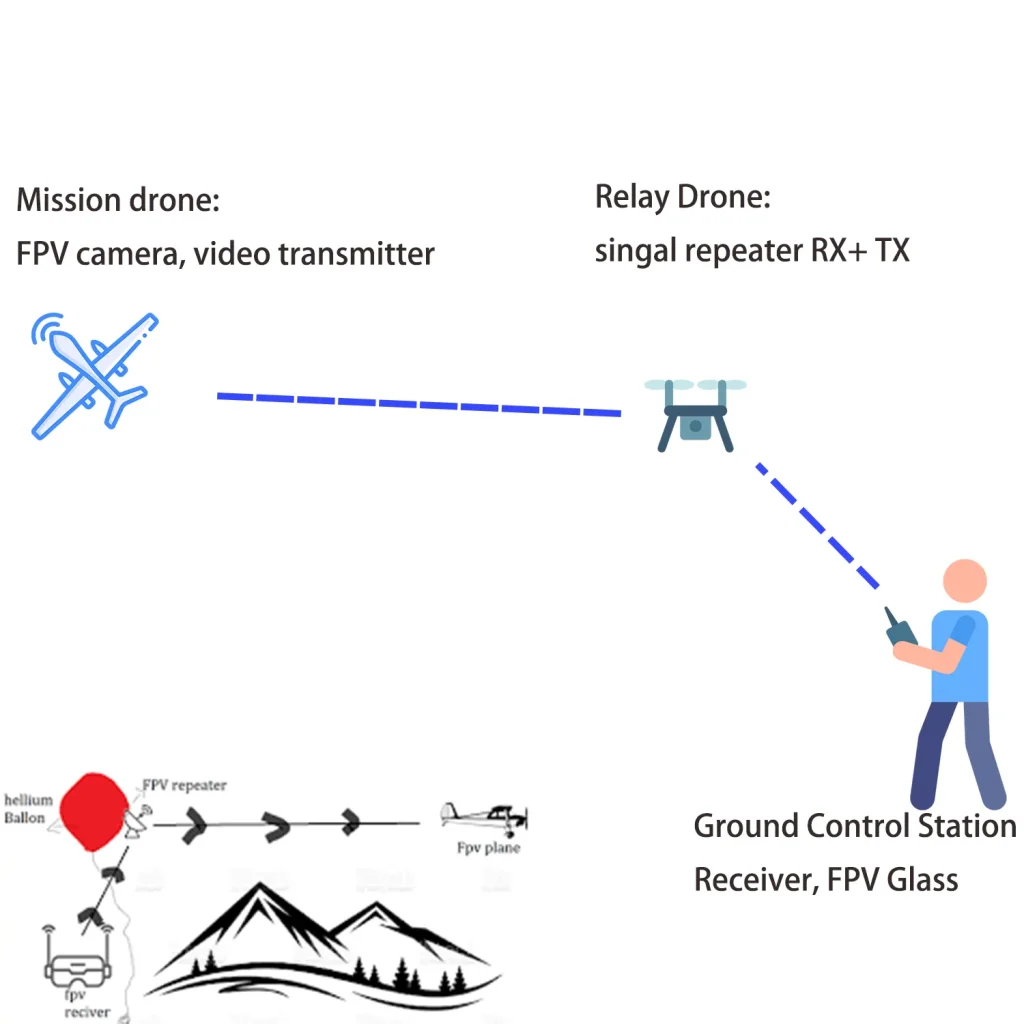

Sono presenti ostacoli tra il trasmettitore e il ricevitore, e talvolta è necessario un ripetitore per inoltrare il segnale nel mezzo tra il trasmettitore e il ricevitore di dati video wireless.
Trasmissione video wireless digitale di unidirezionale COFDM relè / ripetitore per favore usa VCAN2088.
Ricetrasmettitore di telemetria digitale video drone a due vie, Si prega di acquistare o utilizzare tre dispositivi (1 come trasmettitore, 1 come ricevitore, 1 come ripetitore). TX900, 1933, 1806 o Modelli a maglie.
Ritraspitto di relè del ripetitore di droni FPV analogico
Sommario
modello ripetitore per trasmissione dati video unidirezionale unidirezionale
Per il ripetitore di trasmissione dati video COFDM unidirezionale, abbiamo consigliato il modello Vcan 1886, Che ha RX integrato (ricevere) e Texas (trasmettere) due funzioni, può ottenere video e dati dal trasmettitore, e inviare video e dati al ricevitore, Questo modulo ha due frequenze, una frequenza è la frequenza del ricevitore, è lo stesso con il tuo trasmettitore, un'altra frequenza è la frequenza del trasmettitore, è lo stesso con il tuo ricevitore.

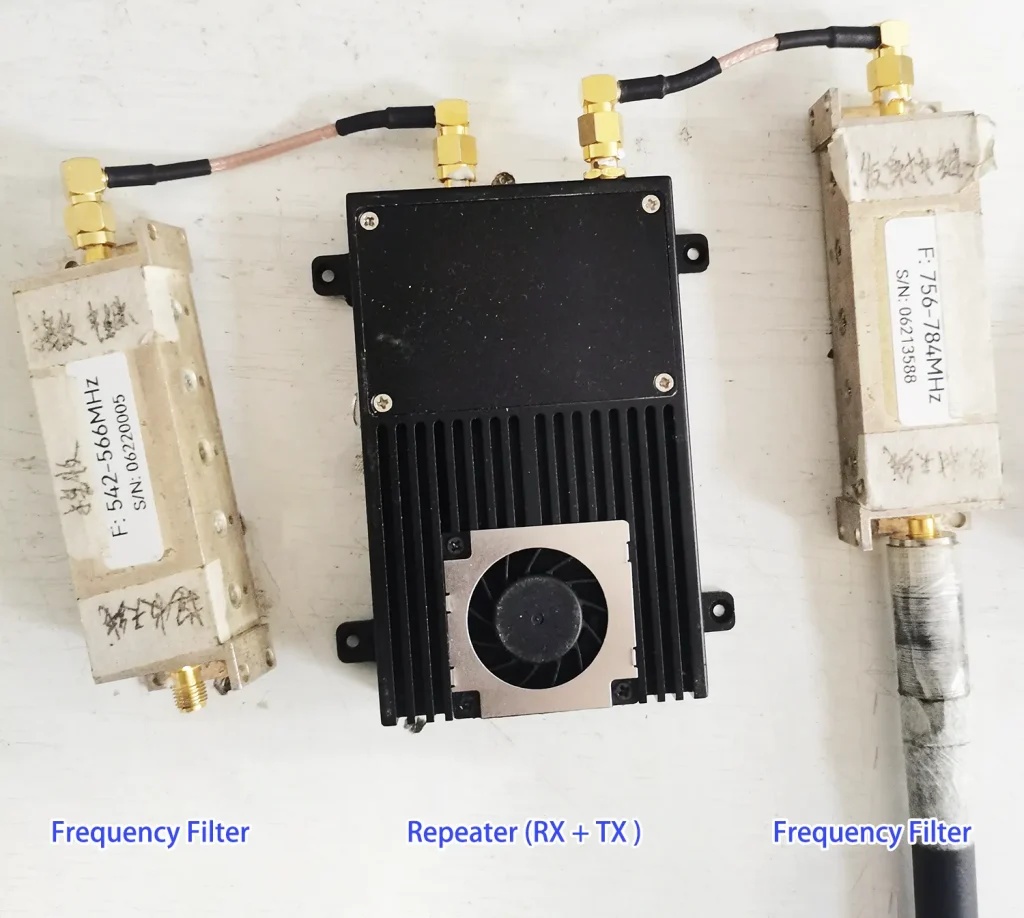

Possiamo anche personalizzare il ripetitore/relè per te. Per evitare interferenze, aggiungiamo anche i due filtri, come l'immagine qui sotto.
Soluzione Ripetitore/Relè per la trasmissione bidirezionale di dati video bidirezionali
Introduzione e soluzione PA TX900-10W come ripetitore Drone
L'amplificatore di potenza PA TX900-10W supporta il ripetitore drone e la funzione FHSS. Permettetemi di introdurre i dettagli di seguito.
1. TX900 è costituito da un modem principale (Vcan1681, video senza fili bidirezionale, e modulo di collegamento dati) e un 2 watt, 5-watt, o amplificatore di potenza RF da 10 watt all'interno. (un core modem e un PA da 2 watt all'interno dell'immagine)
2. Esistono due versioni del modem principale (lo stesso hardware con firmware SOC diverso): La versione di rete wireless Star e la versione di rete wireless a mesh.
| Numero di parte | Banda di frequenza(MHz) | Tipo di rete |
| K150 | 1420~15.30 | Versione per rete wireless Star.(P2P, P2MP) Può essere utilizzato per la trasmissione punto a punto, trasmissione punto-punto multiplo, e trasmissione tramite relè a un nodo. La distanza massima di trasmissione tra due punti è 150 km. |
| S150 | 806~826 1427.9~1447,9 2401.5 – 2481.5 | |
| MK50 | 1400~1529,9 | Versione per rete wireless mesh. Modalità di rete mesh. La distanza massima di trasmissione tra due punti è 50 km. |
| M50 | 806~826 1427.9~1447,8 2401.5 – 2481.5 |
Solo lo stesso core modem può comunicare tra loro, modem core diversi non possono comunicare tra loro.
3. 10-L'amplificatore di potenza RF Watt è disponibile per 806~826 MHz, 1427.9~ 1447.9MHz, 2401.5 – 2481.5MHz, 1420~12470 MHz, 1470~1530MHz. COSÌ, possiamo fare in modo che TX900-10W funzioni a 806 ~ 826 MHz, 1427.9~ 1447.9MHz, 2401.5 – 2481.5MHz, 1420~12480 MHz, 1470~1530MHz.
Da notare, Per la banda 1420~1530 MHz, dobbiamo separarlo in due sottobande (1420~1480 MHz, 1470~1530MHz) poiché l'amplificatore di potenza RF da 10 Watt non può supportare l'intera banda 1420~1530 MHz sulla stessa scheda hardware.
4. 1.4/3/5/10/20Larghezze di banda MHz configurabili, la larghezza di banda operativa maggiore supporta più bitrate di trasmissione nella stessa condizione. Per trasmissione video di 150 km, suggeriamo di utilizzare una larghezza di banda di 20 MHz (almeno 10 MHz).
5. Per TX900-10W(1420~1480 MHz) o TX900-10W(1470~1530MHz), quando si imposta la larghezza di banda di lavoro è 20 MHz, ha circa 6 punti centrali di frequenza di lavoro; quando si imposta la larghezza di banda di lavoro su 10 MHz, ha circa 12 punto centrale di frequenza di lavoro;
La frequenza di lavoro centrale salterà quando rileva il rumore di frequenza. Se il canale di frequenza di lavoro corrente è pulito, non salterà. Ciò significa che il salto di frequenza non è regolare quanto x volte/secondo.
6. Esistono due soluzioni per la trasmissione a staffetta 150 km+150 km:
Soluzione A:
Soluzione B:
Suggeriamo la soluzione A poiché supporta la trasmissione di più bitrate rispetto alla soluzione B. È più affidabile nella trasmissione video quando il segnale RF è debole (basso SNR).

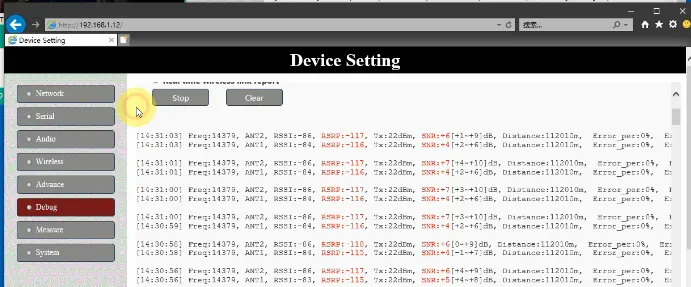

Il mese di ottobre. 25th, abbiamo testato la soluzione B. Durante il test; aveva poco rumore RF in riva al mare e possiamo vedere una torre della stazione base di comunicazione mobile a circa 100 metri nelle vicinanze.
Segnalazione del segnale in riva al mare:
Possiamo vedere che l'SNR è di circa 2~4 in riva al mare.
Segnalazione del segnale sul versante della montagna:
Possiamo vedere che l'SNR è di circa 4~7 sul fianco della montagna. Anche i diversi SNR delle due parti hanno approvato il fatto che avesse poco rumore RF in riva al mare.
però, il video è stato trasmesso in modo molto fluido con poco rumore RF.
Star Networking e Mesh Networking per droni o robot.
| Rete STELLA | Rete MESH |
|---|---|
| Connessione punto a punto tra i nodi | Connessione da multipunto a multipunto tra nodi |
| Basato sull'infrastruttura | In modalità Ad hoc, i dispositivi sono autonomi e liberi di muoversi. In modalità Infrastruttura, il movimento dei nodi è limitato al centro di controllo. |
| È presente il punto di controllo centrale | Il sistema basato sull'infrastruttura avrà un centro di controllo mentre il sistema ad hoc non ne è dotato. |
| I nodi comunicano tramite il centro di controllo. | È autoconfigurante. |
| Il punto di controllo centrale è presente | Comunicazione multi-hop |
| I dispositivi o i nodi non possono muoversi liberamente. | Quello basato sull'infrastruttura avrà un centro di controllo mentre quello basato su Ad hoc no. |
| È possibile configurare collegamenti tra nodi e punti di controllo centrali. | In modalità Ad hoc, i dispositivi sono autonomi e liberi di muoversi. In modalità Infrastruttura, il movimento dei nodi è limitato attorno al centro di controllo. |
| I nodi comunicano tramite il centro di controllo. | I nodi inoltrano il traffico ad altri nodi sul percorso. |
Specifiche tecniche per il ripetitore da un cliente
- È necessario realizzare un sistema di trasmissione video/dati/segnali SBUS con una stazione di rilancio installata su un elicottero e Ground Controller.
- Abbiamo bisogno della capacità di cambiare frequenza nella gamma da 800 MHz a 1.4 GHz per trasmissione dati e video SBus (analogico e digitale con ritardi minimi).
- Antenna settoriale per la regolazione del guadagno del segnale a lungo raggio trasmesso/ricevuto. La capacità di lavorare con 5 nodi riceventi. Il supporto per le connessioni Ethernet e UART tra il ripetitore sull'elicottero e il controllo a terra richiede un'immagine in tempo reale per l'operatore. La capacità di lavorare con 5 nodi riceventi. Il supporto della connessione Ethernet e UART tra il ripetitore dell'elicottero e il GC richiede un'immagine in tempo reale per l'operatore.
1. Il tuo sistema è in grado di utilizzare 3 nodi? Dobbiamo usare il terzo nodo come ripetitore al centro tra il trasmettitore e il ricevitore.
sì, supporta.

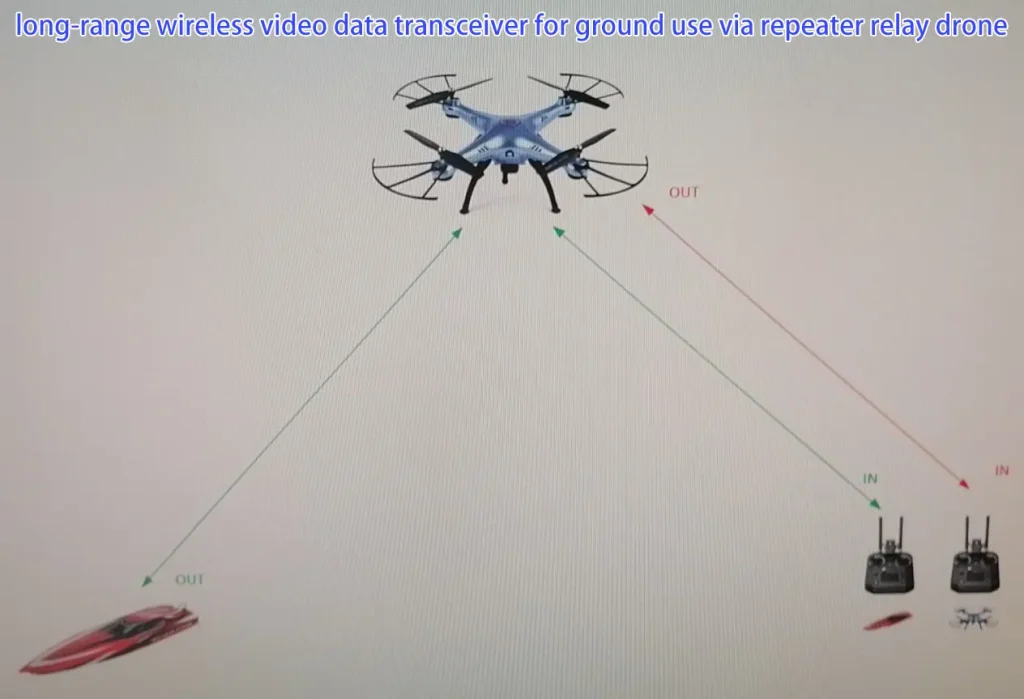

2. Se utilizzo due droni, uno è un trasmettitore, un altro è un ripetitore, e sono controllati da un ricevitore. TX900 supporta il controllo dell'aereo di missione e il drone relè?
sì, ci sono tre soluzioni per farlo.
TX900 ha tre porte dati. Distinguersi attraverso diverse porte seriali trasparenti, come D2 per controllare gli aerei a staffetta e D3 per controllare gli aerei da missione. Lo svantaggio è che il ricevitore TX900 deve essere collegato a due porte seriali per inviare istruzioni separatamente.
Utilizza la stessa porta seriale trasparente per inviare dati in blocco, e quindi aggiungere protocolli di livello (come le informazioni sull'intestazione) ai dati per distinguere quali aeromobili dovrebbero ricevere ed elaborare i dati. Lo svantaggio è che il trattamento dell'invio e della ricezione dei dati è complicato.
Oppure usa due ricevitori: Un ricevitore è per l'aereo della missione (trasmettitore), e un altro ricevitore è per il drone ripetitore. La connessione e il funzionamento sono più facili.
3. La nostra azienda “Condivisione delle barche” è impegnata nello sviluppo di imbarcazioni da diporto con telecomando.
Vi chiedo di fare una proposta commerciale per lo sviluppo e la vendita di un sistema di controllo remoto con sistema di relè attraverso un aereo senza pilota a una distanza massima di 200 chilometri. Inoltre, l'imbarcazione deve essere dotata di telecamera con sistema di trasmissione video alla stazione base.
Il nostro TX900 supporta PA da 10 watt per 150 km. Supporta anche il relè se acquisti tre unità. (Uno come trasmettitore, uno come ricevitore, un altro come ricevitore)
4. È possibile cambiare rapidamente la modalità operativa (durante il volo) del ripetitore tra punto a punto?
scusate, non può. È possibile modificare il ruolo del ricetrasmettitore nel trasmettitore, ricevitore, o ripetitore a terra.
5. Se rimaniamo sotto i 30Km LOS e 50Km con il Ripetitore. Si prega di condividere la scheda tecnica del ricetrasmettitore in modo che il mio team possa comprendere meglio le porte e l'interfaccia disponibili. Avremmo bisogno anche di RSSI e telemetria.
Il tuo preventivo è in bundle con le antenne?
sì, il nostro TX900 supporta 30 km LOS e 50 km con ripetitore. (massimo 150~200 km)
TX900 supporta la visualizzazione di RSSI e telemetria in tempo reale.
La nostra offerta comprende le quattro antenne. (due corte antenne per l'aereo nella parte aerea, due lunghe antenne per il ricevitore di terra)
6. Ciao, si prega di verificare la nostra richiesta sul trasmettitore, ricevitore e ripetitore.
Ciao, interessato alle comunicazioni radio (RX e TX)per UAV a frequenze di 300-320 MHz o frequenze non standard che potete offrirci, abbiamo anche bisogno di antenne adatte per loro.
E la possibilità di connettersi al telecomando RadioMaster tx16s tramite doppino intrecciato o USB.
Per allontanare il telecomando ed il trasmettitore.
La portata della comunicazione radio dovrebbe essere almeno 10 km con una trasmissione radiofonica molto rumorosa.
Interessato ad un trasmettitore video e un ricevitore video a frequenze 2.1 – 2.2Ghz, e 4.8 – 4.9Ghz o frequenze non standard che potete offrirci per l'utilizzo sugli UAV. Hanno anche abbinato le antenne. I ricevitori video possono collegare un cavo AV, Fatshark, o occhiali Sky Zone, o la capacità di realizzare un casco già pronto con un ricevitore video per queste frequenze. Video Transmitter: Supporto audio intelligente: sì
Dimensioni: ~40×23×10,5 mm
Peso: ~15 g.
Ripetitore. Requisiti del prodotto: deve trasmettere radio (300 – 320 Mhz) e video (2.1 – 2.2 o 4.8 – 4.9 GHz) comunicazione sulle stesse frequenze precedentemente richieste. Oppure frequenze non standard che potete offrirci. La tensione di ingresso è compresa tra ~5 e 30 volt. Così come le antenne abbinate al kit.
Grazie.
7. Hai un trasmettitore video wireless, ricevitore, ripetitore, o staffetta per la foresta?
Hai già testato il tuo sistema radio all'interno della foresta? Te lo chiedo perché se lo hai già provato, la tua esperienza mi aiuterà molto nella mia ricerca.
La nostra idea è restare in un punto fisso fuori dalla foresta con il trasmettitore e controllare il robot di terra, fissare il ricevitore sul robot a terra, e mandalo nella foresta. Abbiamo sviluppato un altro dispositivo che posizioneremo sulle cime degli alberi con un drone, e in questo dispositivo, possiamo posizionare il ripetitore di segnale che hai detto di avere.
Potresti inviarmi i modelli di raggio che hai a disposizione per questo scopo e le specifiche tecniche da verificare, per favore?
8. Posso controllare il controllo del volo drone 2x tramite il telecomando? Uno è l'aereo di missione, e uno è il relè UAV
sì, La maggior parte del link per la telemetria dei dati video drone ha una porta dati SBUS TTL e una SBUS. Se si desidera controllare il controllo del volo drone 2x tramite il telecomando, Quindi il collegamento radio ha due connettori SBUS. Il nostro modello 1933 Il modello supporta il connettore 2xttl e 2xsbus.
9. I tuoi prodotti sono testati e garantiti per soddisfare le specifiche pubblicizzate?
sì, tutti i nostri prodotti sono completamente testati e verificati prima della spedizione per garantire che soddisfino le specifiche e gli standard prestazionali pubblicizzati. La nostra azienda è stata fondata nel 2005 e ha molti anni di esperienza nella ricerca, sviluppo, e produzione di apparecchiature di trasmissione wireless affidabili.
Ogni unità viene sottoposta a severi controlli di qualità e test funzionali prima della consegna. Inoltre, il nostro team di supporto tecnico lavora a stretto contatto con i clienti per aiutare a risolvere eventuali problemi specifici che potrebbero incontrare durante l'uso, garantendo prestazioni stabili e affidabili nelle applicazioni del mondo reale.

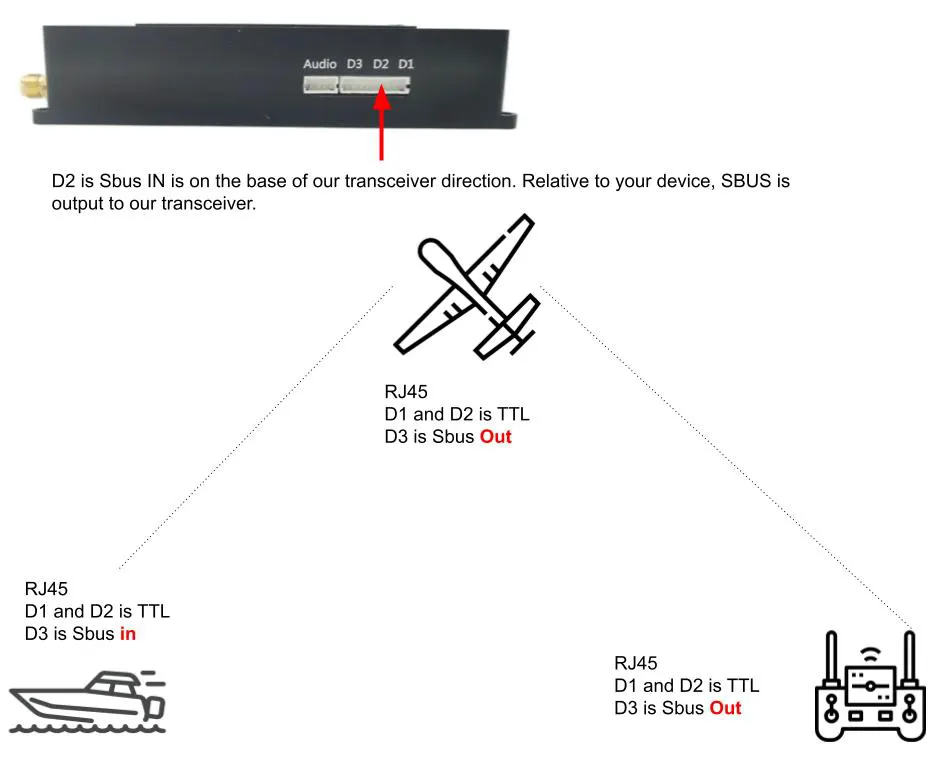

Per il ricevitore di terra, D1 è una porta seriale TTL: il nero è GND, il giallo è RX, il rosso è TX
D2 e D3 sono interfacce Sbus: il nero è GND, il giallo è Sbus in, e il rosso fluttua.

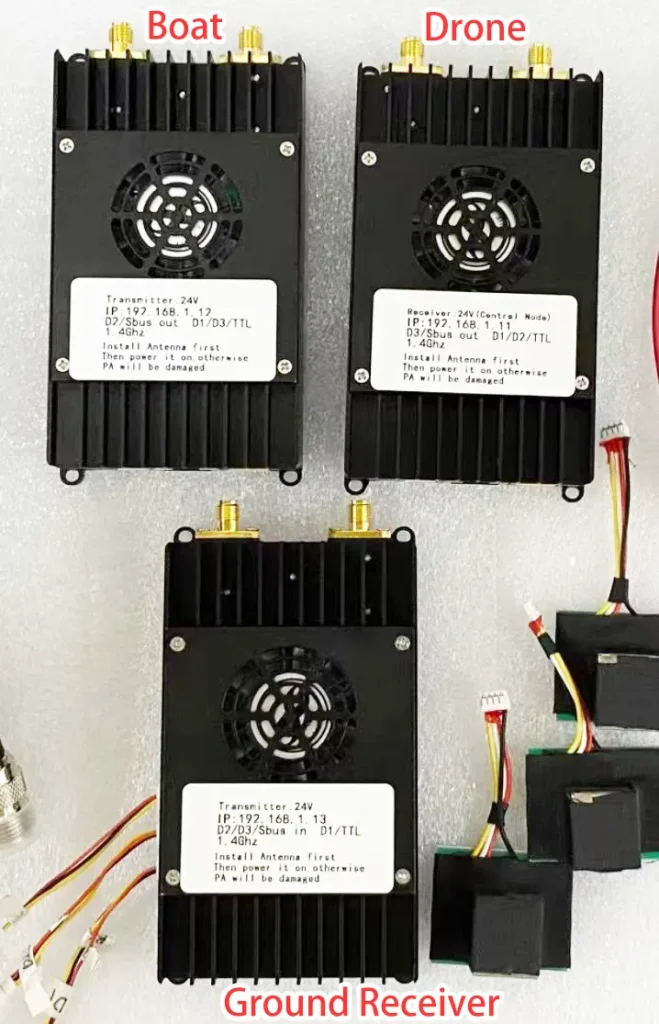

- Ricevitore di terra ( l'IP predefinito è 192.168.1.13, nodo di accesso)
D1 è TTL, D2, e D3 sono Sbus in ingresso (il nero è GND, il giallo è Sbus in, e il rosso fluttua); - Ripetitore aereo / Relè ( l'IP predefinito è 192.168.1.11, nodo centrale, chiamato anche relè)
D1 è TTL, D3 è l'uscita Sbus (il nero è GND, il giallo è Sbus fuori, il rosso fluttua), D2 è inutile; - Trasmettitore per nave senza equipaggio ( l'IP predefinito è 192.168.1.12, nodo di accesso)
D1 è TTL, D2 è l'uscita Sbus (il nero è GND, il giallo è Sbus fuori, il rosso fluttua), D3 è inutile;
sistema ottico bidirezionale per drone li fi, FHSS semi-duplex, elicottero ripetitore, trasferimento hdmi 15 set di attrezzature per chilometri, trasferimento hdmi 15 set di attrezzature per chilometri, OFDM – XP 4000, modem video per fpv 10 cifra dei chilometri, trasmettere video da un drone,

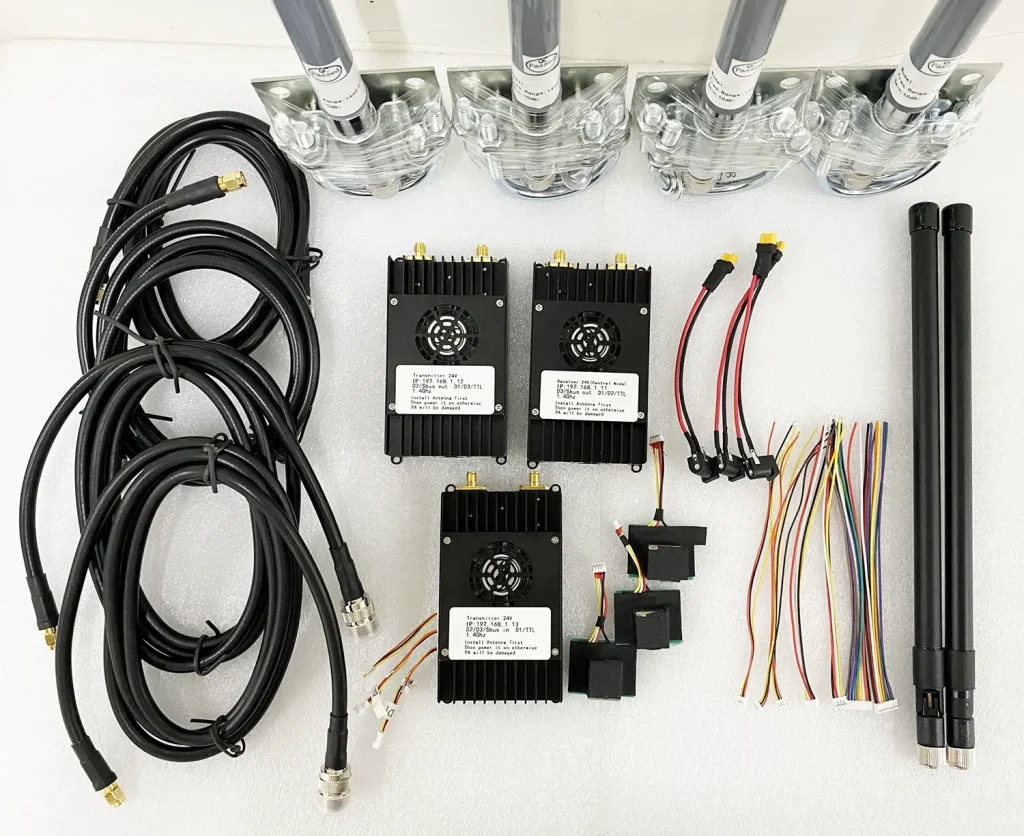

Q: Abbiamo bisogno 3 terminali 5W 80km per stazione base e aereo, con antenne, Stazione base -> Ripetitore -> Aereo.
UN: Quindi devi comprare 3 unità della versione 5W 80km.
Si consiglia di utilizzare il nodo ripetitore 10 watt, è il nodo centrale, e il nodo chiave, 10 watt per garantire che il segnale sia più forte.
È meglio utilizzare 10 W nel nodo centrale. I due aerei davanti all'aereo ripetitore sono a 80 km di distanza. Sono tutti nel cielo. Il segnale sarà migliore. però, il segnale a 80 km dall'aereo ripetitore alla stazione di terra non sarà molto buono, ed è 2D3U. Inoltre, i dati da trasmettere possono essere relativamente grandi, quindi l'aereo ripetitore è dotato di 10 W in modo che l'SNR ricevuto dalla stazione di terra sarà più alto e potrà ricevere un flusso di codice più grande.

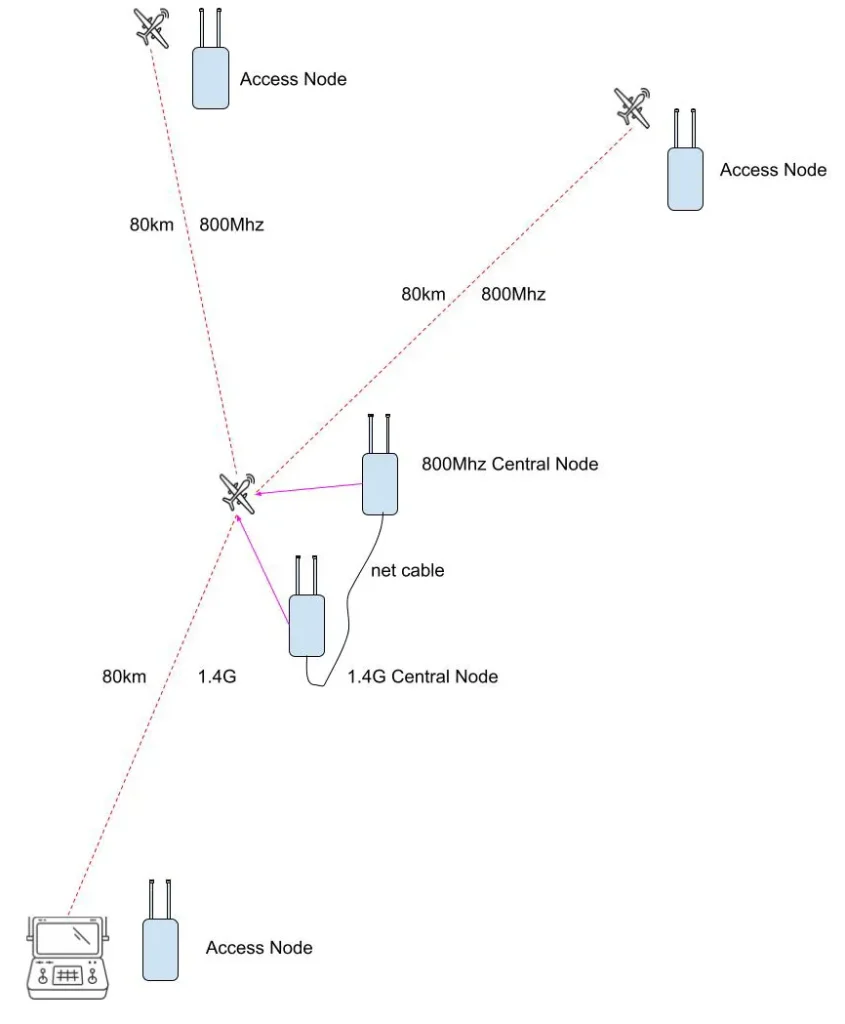

Questo è il terzo tipo di rete nell'immagine qui sotto.
Considerando che in questa soluzione il relè è molto importante, il suo volume di dati è molto ampio ed è un nodo chiave per il caricamento e lo scaricamento. Ti consigliamo inoltre di utilizzare 5 nodi e due frequenze diverse, come mostrato nella figura seguente.
Possiedo droni FPV con sistema video DJI Air unit o3 e vorrei avere un ripetitore da poter montare su un ulteriore drone (stabilizzato) e quindi formare una sorta di perno (come mostrato nelle loro immagini) il mio RX è TBCrossfire.
Quale soluzione potresti offrirmi??
Grazie. Non spegniamo il drone ripetitore. Offriamo solo una soluzione completa di ripetitori per droni, compresi i trasmettitori di dati video wireless dei droni, ripetitore, e ricevitore.
I nostri prodotti sono adatti a chi vuole progettare e assemblare il drone da solo. Non è adatto all'utilizzo di sistemi già dotati di droni, come il drone DJI Tello.
Cerco un ripetitore a lungo raggio per un drone wifi come il tello che posso controllare tramite telefono
