Blocco Down Converter BDC Frequenza Downconversione LO1085MHz da 1400 ± 50 MHz a 315 ± 50 MHz
| Parametri tecnici | Requisiti dell'indice |
| frequenza di ingresso | 1350 MHz ～ 1450 MHz |
| frequenza di uscita | 265 MHz ～ 365 MHz |
| Frequenza locale | 1085 MHz |
| Figura rumore | ≤1,5 dB |
| guadagno | 25 dB |
| Perdita del trasportatore | ≤-20dBm |
| Irregolarità della cinghia(8MHz) | ≤1,5 dB |
| IIP3: | ≥15dBm |
| livello di ingresso massimo | -10dBm |
| ROS | ≤1.5 |
| temperatura di funzionamento | -10～+60℃ |
| corrente di tensione | ≤12 V/450 mA(Connettore di ingresso eccitato) |
| Interfaccia RF | N-50KFD |
| dimensione | 81*48*15mm |
| Modalità di alimentazione | Presa di alimentazione |
Blocca Down Converter BDC Frequenza DownConversion LO1085MHz
10-Amplificatore di potenza Watt PA per il trasmettitore video e ricevitore CoFDM
| elementi di prova | Indicatori tecnici |
| Intervallo di frequenze (MHz) | 1400± 50 |
| SPAN (MHz) | 8 |
| Potenza di uscita (W) | ≥10 |
| P1dB Potenza di uscita (W) | 20 |
| Guadagno (dB) | 53± 1.0 |
| Band Pass Ripple | ≤1.0dB p-p |
| Potenza di ingresso (dBm) | -13± 1.0 |
| ACPR (dBc) | ≤-35@8m@10w |
| Tensione di alimentazione | +12V ~ + 17V Vdc |
| Ritardo di gruppo | <1us |
| corrente di funzionamento | ≤4a |
| campo di temperatura | -20~ + 70 ℃ |
| Giunto a radiofrequenza | SMA-50KFD |
| Dimensioni del modulo (mm) | 94*58*14mm3 |
| peso del modulo | 135g |
| Impedenza | 50 ohm |

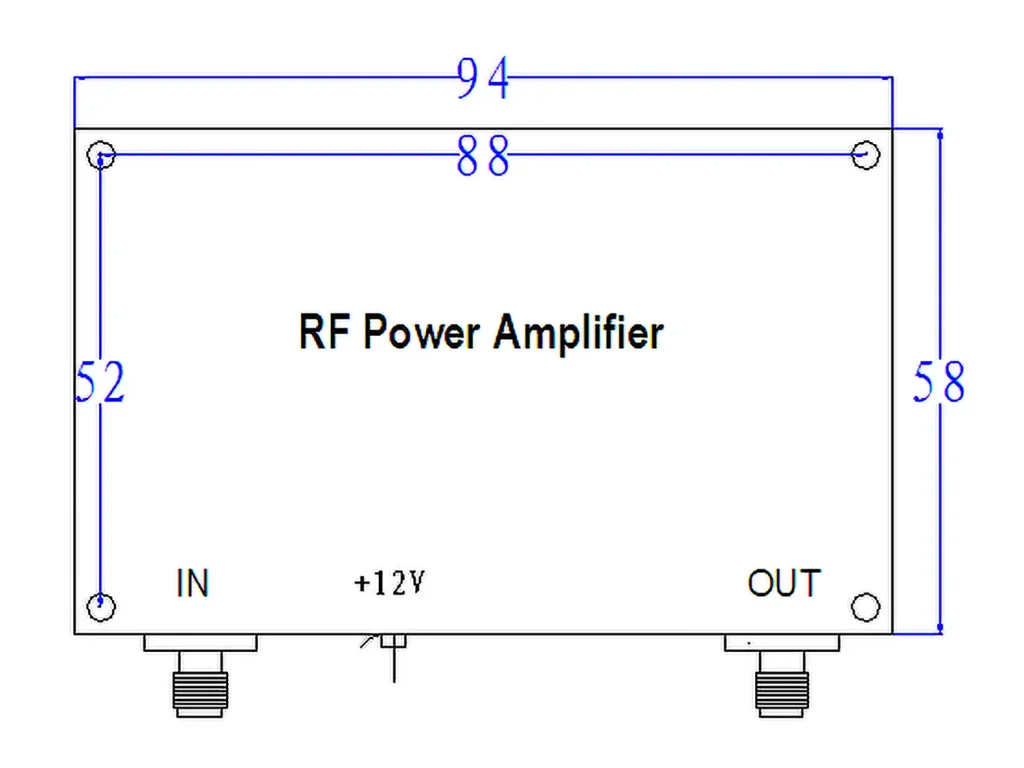

Installazione dimensione diametro del foro:
4 i fori di installazione sono lasciati con 4 * 3,5 mm di fori passanti per l'installazione.

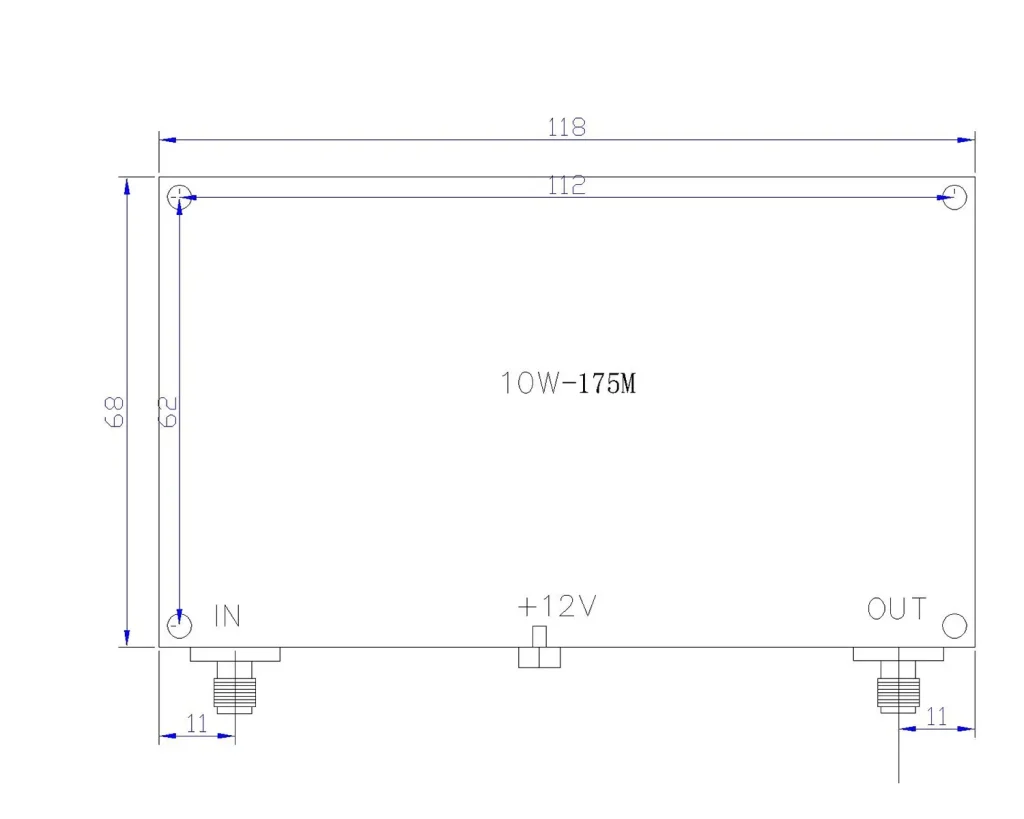

10-Watt PA Amplificatore di potenza 175MHz per trasmettitore video e ricevitore CoFDM
