Mini Long Range Wireless Video Transmitter

Mini Long Range Wireless Video Transmitter HD COFDM UAV Link with LCD Display
Deskripsi Produk Terperinci
Modulasi: COFDM
Masukan DC: DC7.5-12V
Frekuensi: 300-900MHz (opsional)
Jarak: Jarak LOS Maks 20km (di Helikopter), 1-500m NLOS Distance

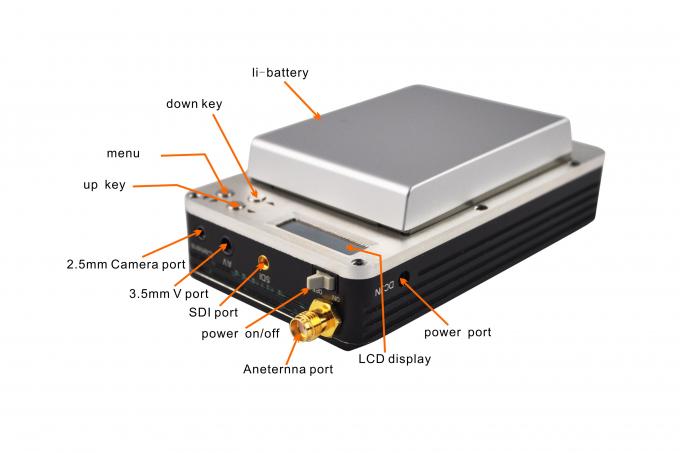

Menampilkan: LCD Display
Berat: 195g(tanpa Baterai) 288g(dengan Baterai)
pengantar:

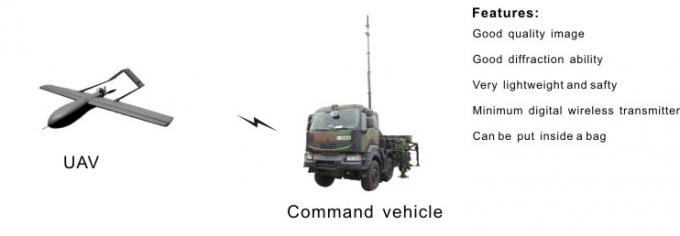

It has the character of super lightweight and small size uses MPEG2 coding format and COFDM (multiplexing pembagian frekuensi ortogonal berkode) modulasi digital, memberikan gambar berkualitas tinggi dalam revolusi 720*576. Support NLOS transmission and reception as well high-speed mobile transmission.Can be carried in your pocket/briefcase for secret evidence. itu dapat mengirim video langsung dari keadaan kejadian ke pos komando belakang. Banyak digunakan di UAV, organ keamanan publik, kejaksaan, biro pengadilan dan keamanan, dll.

Fitur:

Pemancar hanya memiliki berat bersih 195g(tanpa baterai), sangat mudah untuk aplikasi portable dan UAV.
Modulasi COFDM, Transmisi stabil
Kompresi video MPEG-2, Kualitas video DVD;
Desain modular dan sangat terintegrasi
NTSC/PAL automatically adapts,dukungan pengguna dapat disesuaikan;
Penundaan waktu sebentar lagi;
Mendukung NLOS seluler berkecepatan tinggi (Bukan Cahaya Penglihatan ) penularan;

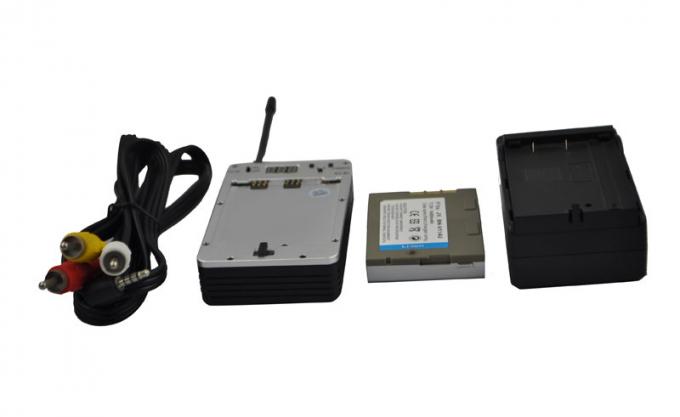

Baterai litium untuk catu daya(continuous working time is 3 hours max)
Frekuensi kerja yang dapat disesuaikan,lebar pita, Daya RF dan lain-lain.
Keamanan transmisi dengan enkripsi AES 265 sedikit.
Gambar berkualitas baik tanpa mosaik apa pun;
Cocok dengan amplifier multifungsi untuk kebutuhan jangkauan yang lebih jauh.
Spesifikasi Pemancar:

Modulasi COFDM
DC Input DC7.5-12V
Working Current 0.9A-13A
Konstelasi QPSK,16QAM,64QAM(opsional),
QPSK/16QAM/64QAM @ 6/7/8MHz
FEC 1/2,2/3,3/4,5/6, 7/8
Interval penjaga 1/32,1/16,1/8,1/4
Bandwidthnya 2/2,5/4/8M(dapat disesuaikan)
Antarmuka A/V BNC / RCA
Frekuensi 300-900MHz(pilihan)
Enkripsi AES 128 sedikit / Pengacakan dasar ALLTECH
Kerataan ≤2dB(dalam rentang frekuensi penuh) ,≤0,5dB (dalam 8MHz)
Pembawa 2K
Power Output 30dBm max (100-1000mW dapat disesuaikan),dalam langkah 1dB
CNR ≥-30dB @ 30dBm power output
SHG >52dBc
Sinyal Video 1Vp-p@75Ω,NTSC/PAL adaptif
CBER <2.0E-4
Kompresi Video MPEG-2 4:2:0 /MPEG-4 (opsional)
Resolusi 720×576(SAHABAT) , 720×480(NTSC)
Kecepatan video 15Mbps(MAKS)
Masukan Video 1 garis PAL / Video analog NTSC
SMA Antarmuka RF
Format Video PAL/NTSC(dapat disesuaikan)
Waktu Kerja Baterai 1 jam
Suhu Pengoperasian -25℃~55℃
Suhu Penyimpanan -40℃~70℃
Distance max 20km LOS distance (di helikopter),1-500m jarak NLOS
Ukuran 1005922mm Weight 195g(tanpa baterai)288g(dengan baterai)

Spesifikasi penerima:
Frekuensi 300-900MHz(pilihan)
Bandwidthnya 2/2,5/4/8MHz (dapat disesuaikan)
Masukan Tingkat RF -92dBm~-20dBm / -105dBm~-20dBm
Impedansi RF 50Ω
RF Interface N female
Modulasi COFDM
Konstelasi QPSK,16QAM,64QAM(opsional),
QPSK/16QAM/64QAM @ 6/7/8MHz
FEC 1/2,2/3,3/4,5/6,7/8 (opsional)
Interval penjaga 1/32,1/16,1/8,1/4 (opsional)
Pembawa 2K,8K
Penguraian Video ISO/IEC13818-2 MPEG-2MP@ML
Rasio Aspek 4:3, 16:9
Resolusi 720×576(SAHABAT) , 720×480(NTSC)
Output Audio Saluran analog stereo kiri dan kanan
Garis horizontal 625 atau 525 Garis
Decryption AES256 bit / Pengacakan dasar ALLTECH
Working Voltage AC220V / DC12V
Temperature -30~70°
Dimensi 43031065mm (1U Kotak paduan aluminium)
Berat 3.5 kg
