Ծածկագրել խորհուրդ COFDM Wireless Video հաղորդիչ
- Ծայրահեղ ցածր latency H.265 / H.264 աուդիո եւ վիդեո կոդավորում, առավելագույն աջակցություն է 1080P @ 60 իրական ժամանակի աուդիո եւ վիդեո սեւեռելու կոդավորման
- Մինի HDMI կամ AV աուդիո եւ վիդեո մուտքագրման, կոդավորված հետո Ethernet նավահանգիստ արտադրանքի կամ արտադրանքի վրա 矽 Hida անլար փոխանցման մոդուլի, որ տեսանյութը կոդավորում փոխարժեքը կարող է դինամիկ կազմաձեւվել միջոցով հաջորդական պորտ
- Աջակցել աուդիո մուտքագրման եւ աուդիո ապակոդավորման արտադրանքի
- Աջակցում է երկու ուղիները վիդեո միաժամանակյա մուտքագրման coding (տարբերակ)
առանձնահատկություն
Այս ծածկագրել խորհուրդը իրականացնում H.265 / H.264 աուդիո եւ վիդեո սեղմում կոդավորման, աջակցում է մինչեւ 1080 @ 60fps կոդավորման, եւ հետամնաց համատեղելի այլ տարբեր բանաձեւի եւ շրջանակ տոկոսադրույքը կոդավորման.
-
- Աուդիո եւ վիդեո մուտքագրման
- Մինի HDMI ինտերֆեյս (աուդիո + վիդեո): 1080 60P, 1080 50P, 1080 30P, 1080 25P, 1080 60ես, 1080 50ես, 720 60P, 720 50P, 720 30P, …, տարբեր ռեժիմներ ադապտացման;
- The AV ինտերֆեյսը (աուդիո + վիդեո): 720×480 60ես (NTSC), 720×576 50ես (PAL), ռեժիմ հարմարվողական. Երբ inputting աուդիո միջոցով AV ինտերֆեյսի, դա կարող է լինել կամ Line-in կամ միկրոֆոն.
- Այն բանից հետո, համակարգը սնուցվում է, աուդիո եւ վիդեո մուտքագրման աղբյուր ինքնաբերաբար հայտնաբերվում. Լռակյաց աուդիո մուտքագրում նույնն է, ինչպես վիդեո մուտքագրման ինտերֆեյսի. The աուդիո մուտքագրում ինտերֆեյսը կարող է կազմաձեւվել միջոցով կոնֆիգուրացիայի պորտ. Երբ HDMI եւ Ա.Վ. աուդիո եւ վիդեո աղբյուրները, որոնք կապված են, միեւնույն ժամանակ,, որ համակարգը preferentially գրավում է HDMI աուդիո եւ վիդեո աղբյուր ըստ նախնականի. Ազդանշանն է կոդավորված, եւ աուդիո եւ վիդեո աղբյուրը հավաքածուն ինտերֆեյսը կարող է կազմաձեւվել միջոցով կազմաձեւման հաջորդական պորտ, եւ աուդիո եւ վիդեո աղբյուրը հավաքածուն ինտերֆեյսը կարող է լինել դինամիկ անցել միջոցով հաջորդական պորտ հրամանատարության ժամանակ համակարգի շահագործման.
video կոդավորում: H.265 կամ H.264 ձեւաչափը, կոդը փոխարժեքը կարող է կազմաձեւվել միջոցով կազմաձեւման հաջորդական պորտ.
Աուդիո կոդավորում: ՇՊԱԿ-կոդավորում.
- աուդիո ելք (Բանախոսը ինտերֆեյս)
Այս ծածկագրել խորհուրդը կարող է կապված լինել բանախոսի միջոցով խոսնակ միջերեսի վերծանել եւ խաղալ մուտքագրման աուդիո, երբ նավանորոգարանի մյուս երկու ճանապարհ անլար փոխանցման մոդուլ RCD կամ այլ bidirectional հղումներ. - Ethernet նավահանգիստ (Ethernet ինտերֆեյսի)
Աջակցում նավանորոգարանի մեկ այլ անլար փոխանցման մոդուլի, կամ այլ երկու ճանապարհ անլար հղումներ. - Անլար փոխանցման ինտերֆեյսը (FPC_Main ինտերֆեյս)
Այն կարող է լինել միացված է այլ COFDM անլար փոխանցման մոդուլ RCA, RCB, եւ այլն:, եւ կարող է նաեւ կապված է այլ երկկողմանի անլար փոխանցման մոդուլ RCD. - Data պորտ (Տվյալների UART)
TTL 3.3 մակարդակը, փոխանցման բոդ տոկոսադրույքը եւ այլ պարամետրեր, կարող է կազմաձեւվել միջոցով կոնֆիգուրացիայի պորտ. Երբ այս ծածկագրել խորհուրդը միացված է այլ անլար փոխանցման մոդուլի, տվյալների պորտ համար օգտագործվում է մեկ ճանապարհ թափանցիկ տվյալների փոխանցման. - Parametric պորտ (CFG-UART)
TTL 3.3 մակարդակը կարող է կապված լինել այլ պարամետր կազմաձեւման վահանակի կամ այլ ընդունող համակարգչի, օգտագործվում է կարգավորել գործառնական պարամետրերը այս ծածկագրել խորհրդի համակարգի. Խնդրում ենք կապնվել մեզ հետ մանրամասն համապատասխանող համաձայնության. - USB Host ինտերֆեյս Ծրագրաշարի բարելավում սպասարկում.
- մատակարարման լարման
Աջակցության էներգամատակարարման փոխում միացման պաշտպանությունը, աջակցություն իշխանությունը մուտքային շրջանակ 7 ~ 24V. Տրամադրել է 5V իշխանությունը ինտերֆեյս արտադրանքը. Առավելագույն գործող իշխանությունը, այս ծածկագրել խորհուրդը 2.28W (1080P60 H.265 կոդավորում), իսկ առավելագույն ընթացիկ 190mA երբ 12V էներգամատակարարման աշխատում. - Ցուցանիշ թեթեւ
Power ցուցանիշը, վիդեո ազդանշան հայտնաբերման փական ցուցանիշը, վիդեո կոդավորում աշխատանքներ ցուցանիշը. - Board չափը

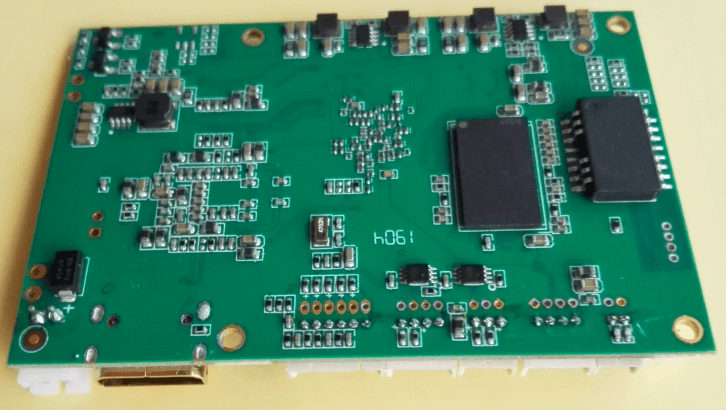

70*45մմ (բացառելով չափը ինտերֆեյսի սարքի ձգվող եզրին խորհրդի), որ խորհուրդը հաստությունը 1.2 մմ, բարձրությունը հետեւի բաղադրիչի պակաս է 2mm, իսկ բարձրությունը առջեւի բաղադրիչի պակաս է 4 մմ (երբ իշխանությունը մուտքային չի օգտագործում PH2.0 carrier, զօրութիւնը մուտքային PH2. 0 նստատեղի բարձրությունը պակաս է 5mm). - Board քաշը
Այս ծածկագրել խորհուրդը կշռում 15.5 գրամ.
- Աուդիո եւ վիդեո մուտքագրման

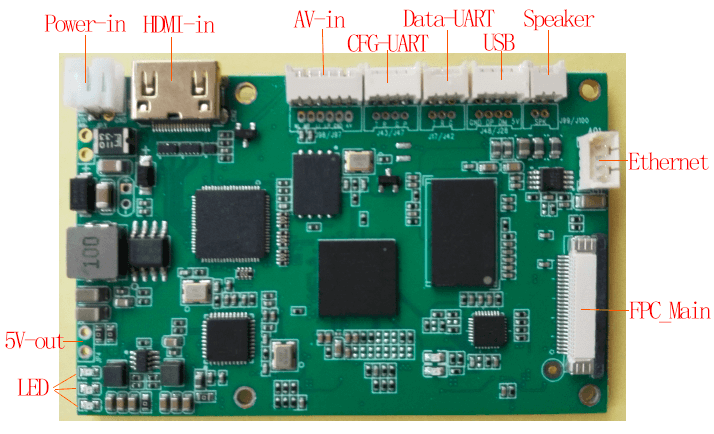

ինտերֆեյս Սահմանել

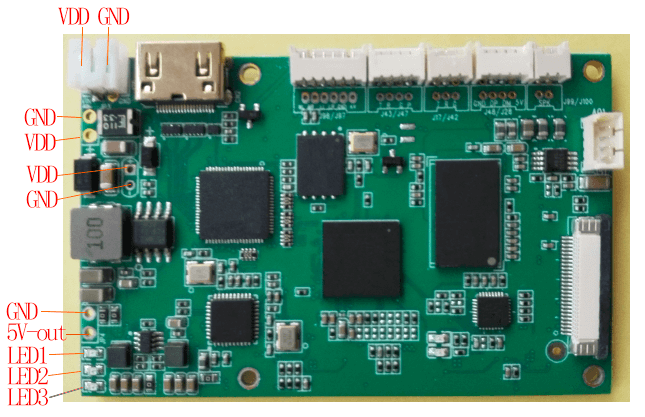

Power եւ ցուցանիշ
Որ իշխանությունը մուտքային ինտերֆեյսը մի 2PIN 2.0mm սկիպիդար իգական. Երկու զույգ 2PIN էլեկտրամատակարարման անցքեր, որոնք պաշտպանված են խորհրդի. Մեկ զույգ սնուցման անցքեր, որոնք ուղղակիորեն կապված են իշխանությունը մուտքագրման ազդանշանի, իսկ մյուս զույգը սնուցման անցքեր, որոնք ենթարկվում հետո հակահայկական հակառակ պաշտպանության. Այս ծածկագրել խորհուրդը նաեւ ապահովում է 5V իշխանությունը ինտերֆեյս արտադրանքը, որը հարմար է օգտագործողին մատակարարել իշխանությունը սառեցման երկրպագու, երբ անհրաժեշտ է. Ստորեւ բերված ցույց է տալիս, որ իշխանությունը փին ազդանշաններ եւ ցուցանիշները.
LED1: Power գործողությունը ցուցանիշը, միշտ հետո իշխանությունը-on;
LED2: Video ազդանշան հայտնաբերումը փական ցուցանիշը լույսը, այս ծածկագրել խորհուրդը չի ինքնաբերաբար կողպեք հետո հայտնաբերելու վիդեո աղբյուրը. Եթե LED չի վառեց, որ համակարգը չի հավաքել վիդեո աղբյուրը.
LED3: Video կոդավորում աշխատանքներ ցուցանիշը, Ջրամեկուսացման բնականոն շահագործման ընթացքում.

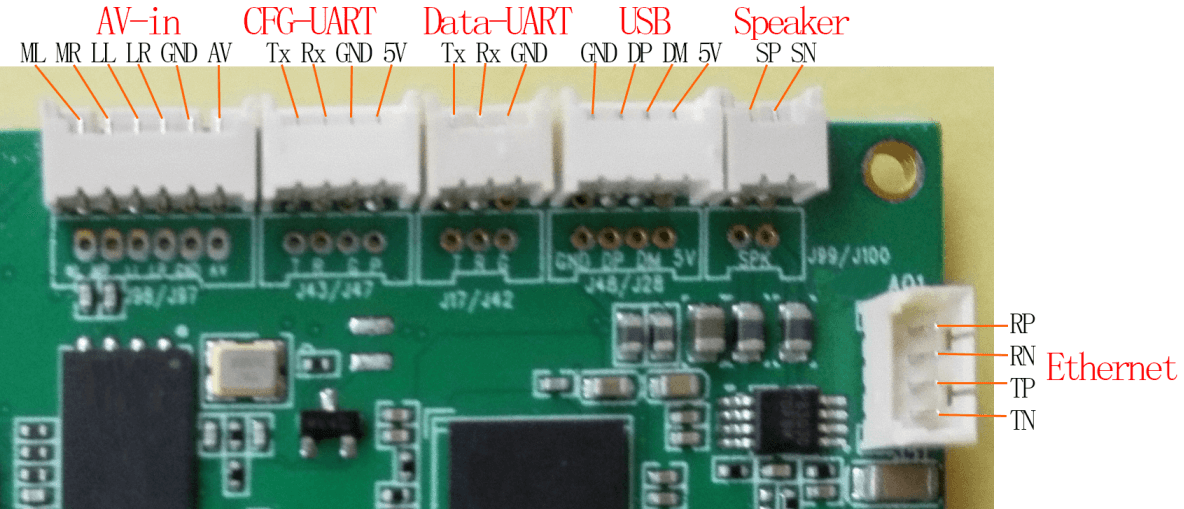

ինտերֆեյսի, պորտ, USB պորտ, Ethernet նավահանգիստ, աուդիո ինտերֆեյս արտադրանքը
- AV-ը: Անալոգային աուդիո եւ վիդեո մուտքագրման ինտերֆեյս, 6PIN- ը 1.25mm սկիպիդար կրողն, աուդիո աջակցություն Mic կամ Line-in եղանակից.
ML (Mic լույսի ներքո), աուդիո MIC ներմուծումը թողել ալիքը;
MR (Mic աջ), աուդիո MIC ներմուծումը ճիշտ ալիքը;
LL (Line-in թեթեւ), աուդիո Line ձախ ալիքով;
LR (Line աջ), աուդիո Line է ճիշտ ալիքով;
GND, ազդանշան հիմք;
OF, անալոգային վիդեո մուտքագրման. - CFG-UART: հագեցած պորտ, 4PIN- ը 1.25mm սկիպիդար կրողն, օգտագործվում է այս ծածկագրել Board պարամետր կազմաձեւման, կարող է կապված լինել Haida պարամետր կազմաձեւման վահանակի կամ այլ վերին համակարգչի. Տեսնել վերը նշված գործիչ յուրաքանչյուր PIN pin ազդանշան.
- Տվյալների UART: Data պորտ, 3PIN- ը 1.25mm սկիպիդար կրողն, փոխանցման բոդ տոկոսադրույքը եւ այլ պարամետրեր, կարող է կազմաձեւվել միջոցով կոնֆիգուրացիայի պորտ. Երբ այս ծածկագրել խորհուրդը միացված է այլ անլար փոխանցման մոդուլի, տվյալների պորտ համար օգտագործվում է մեկ ճանապարհ թափանցիկ տվյալների փոխանցման. Տեսնել գործիչ վերը նշված յուրաքանչյուր PIN pin ազդանշան.
- USB ինտերֆեյս: 4PIN- ը 1.25mm սկիպիդար կրող այս ծածկագրել Խորհրդի ծրագրային նորացման պահպանման.
- Բանախոսը: 2PIN- ը 1.25mm սկիպիդար կրողն, Այս ծածկագրել խորհուրդը կարող է կապված լինել բանախոսի միջոցով նախագահ ինտերֆեյսի. Երբ այս ծածկագրել խորհուրդը միացված է Haida երկկողմանի անլար փոխանցման մոդուլ RCD կամ այլ bidirectional հղումներ, իսկ ներմուծումը աուդիո է decoded եւ խաղացել, եւ արտադրանքի բանախոսի. PIN կոդը ոտքով ազդանշան:
- SP: Բանախոսը դուրս-P
- SN: Բանախոսը դուրս-N
- Ethernet: Ethernet ինտերֆեյսի, 4PIN- ը 1.25mm սկիպիդար կրողն, վերաբերում է վերը նշված ցուցանիշի յուրաքանչյուր PIN pin ազդանշան. սովորաբար, The միակցիչ չի համերաշխ երբ առաքվել ըստ նախնականի.
դիմում

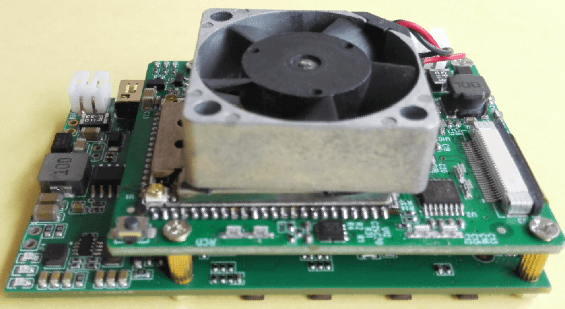

Այն կարող է հավաքվել մեկ այլ COFDM մոդուլյացիան մոդուլի RCA, RCB, RC900, եւ այլն. ձեւավորել COFDM հաղորդակն տարբեր գործառույթների, եւ կապի ինտերֆեյսերի բոլորս FPC_Main (26PIN- ը հարթ կաբելային).

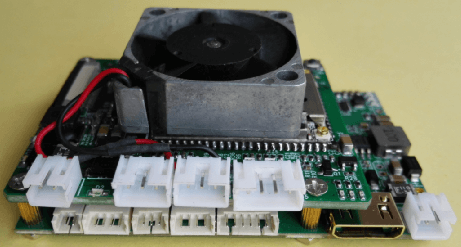

Այն կարող է նաեւ լինել հավաքվել մեկ այլ երկկողմանի անլար փոխանցման մոդուլը RCD դեղ ձեւավորել երկու ճանապարհ անլար փոխանցման վիդեո հաղորդիչ, իսկ կապը ինտերֆեյսը է նաեւ FPC_Main ինտերֆեյսը.

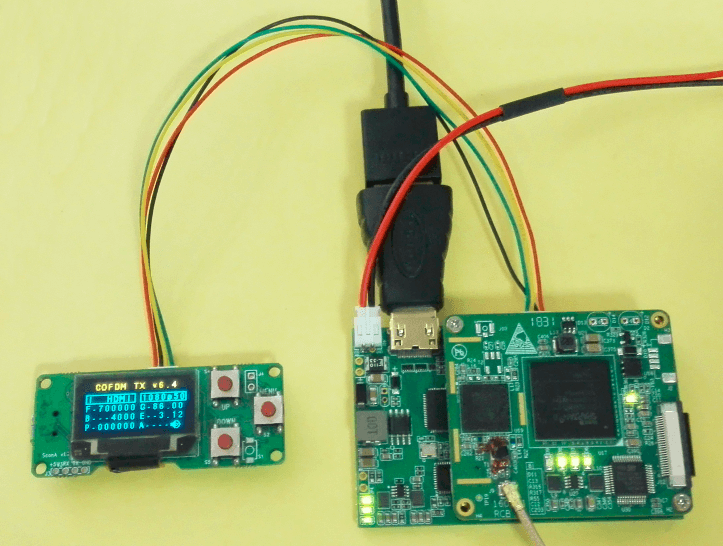

Այն կարող է կապված պարամետր կազմաձեւման վահանակի (SconA, SconB, SconC, եւ այլն:) միջոցով CFG-UART ինտերֆեյսի է սահմանել գործառնական պարամետրերը.
Encoder Modules Boards
Decoder Modules Boards
Հասանելի է անհատականացման համար
Նոր կոդավորող արտադրանք
| ոչ. | ապրանքային անուն | կոնֆիգուրացիա | ԿԱՐԵՎՈՐ մասեր | Կարգավիճակ |
|---|---|---|---|---|
| 1 | Երկալիքային USB UVC տեսանելի լույսի վիդեո կոդավորիչ | 2× USB մուտք | Աջակցում է կրկնակի USB տեսախցիկի վիդեո կոդավորումը, և RTSP հոսքային; տեղական CVBS/HDMI ելք; անջատվող ցուցադրման ռեժիմներ | Զանգվածային արտադրություն |
| 2 | Երկալիքային կոդավորիչ (1× USB տեսանելի լույս + 1× USB ջերմային պատկերի տեսախցիկ) | 2× USB մուտք | Աջակցում է կրկնակի USB տեսախցիկին (տեսանելի + ջերմային) գրավել, կոդավորումը, և RTSP հոսքային; տեղական CVBS/HDMI ելք; անջատվող ցուցադրման ռեժիմներ | Զանգվածային արտադրություն |
| 3 | RTSP ապակոդավորիչ HDMI/CVBS ցուցադրման մոդուլ | HDMI + CVBS ելք | Աջակցում է մինչև 4×1080P@30fps RTSP հոսքի վերծանում; Աջակցեք վիդեո հոսքային արձանագրության վերահասցեավորմանը; HDMI/CVBS ելքային էկրան | Հասանելի նմուշ |
| 4 | RTSP ապակոդավորիչ HDMI/CVBS Ցուցադրման մոդուլով 4.3"/5" LCD | HDMI արտադրանքի + LCD էկրան | Աջակցում է մինչև 4×1080P@30fps RTSP հոսքի վերծանում; արձանագրության վերահասցեավորում; HDMI/CVBS ելքային էկրան | Վրիպազերծում |
| 5 | Երկալիքային կոդավորիչ (1× USB տեսանելի լույս + 1× CVBS անալոգային) | 1× CVBS + 1× USB UVC մուտք | Կրկնակի տեսանյութ (USB + CVBS), կոդավորում և RTSP հոսք; տեղական CVBS/HDMI ելք; անջատվող ցուցադրման ռեժիմներ | Վրիպազերծում |
| 6 | Երկալիքային կոդավորիչ (1× USB UVC + 1× AHD անալոգային) | 1× AHD + 1× USB UVC մուտք | Երկակի տեսանկարահանում (USB + AHD), կոդավորում և RTSP հոսք; տեղական CVBS/HDMI ելք; անջատվող ցուցադրման ռեժիմներ | Վրիպազերծում |
| 7 | Երկալիքային կոդավորիչ (1× CVBS + 1× AHD Անալոգային Տեսանյութ) | CVBS + AHD 2 վիդեո մուտքագրում | Կրկնակի անալոգային տեսանկարահանում, կոդավորում և RTSP հոսք; տեղական CVBS/HDMI ելք; անջատվող ցուցադրման ռեժիմներ | Վրիպազերծում |
| 8 | Երկալիքային կոդավորիչ (1× CMOS տեսախցիկ + 1× USB ջերմային պատկերի տեսախցիկ) | 1× USB ինտերֆեյս | Աջակցում է CMOS-ին + USB ջերմային տեսախցիկի նկարահանում, կոդավորում և RTSP հոսք; տեղական CVBS/HDMI ելք; անջատվող ցուցադրման ռեժիմներ | Զանգվածային արտադրություն |
Տեսանյութերի մուտքագրման/ելքի փոխակերպման հարմարեցված լուծումների համար, որոնք նշված չեն մեր արտադրանքներում, խնդրում ենք կապվել մեզ OEM/ODM աջակցության համար. Մենք կարող ենք մշակել ձեր պահանջներին համապատասխան ապրանքներ.
