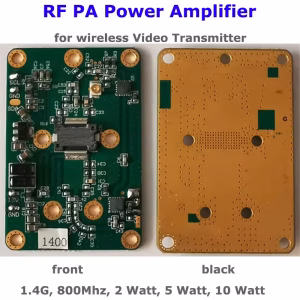

2 Վատ կամ 5 Վատ կամ 10 Watts PA Linear Power Amplifier ՌԴ մոդուլի տախտակ PCBA անլար վիդեո տվյալների կապի հաղորդիչ TDD
Սա անլար տեսահաղորդիչի հիմնական մասն է, որը կարող է մեծացնել ՌԴ ազդանշանը ավելի երկար տարածության և հեռավորության համար. կամավոր կերպով ընտրած 1 վատտ, 2 վատտ, 5 վատտ, իսկ 10 վատտ.
Բովանդակություն
Հատկություններ
- Հաճախականության գոտի: 800ՄՀց-830 ՄՀց, 1425ՄՀց-1455 ՄՀց
- ՌԴ ներսում: 25± 2dBm
- ՌԴ-ի հոսանք: 2 վատտ (33dBm)
- 1400ՄՀց հաղորդիչը ձեռք է բերում 11 դԲ, երբ օգտագործվում է դրա հետ երկկողմանի անլար վիդեո տվյալների կապի մոդուլ, սահմանել ՌԴ առավելագույն հզորությունը 22-24 դԲմ, ապա ՌԴ ելքային հզորությունը կկազմի 33~35 դԲմ.
- 800ՄՀց հաղորդիչի շահույթ: 13dB, երբ օգտագործվում է երկկողմանի անլար վիդեո տվյալների կապի մոդուլի հետ, սահմանել ՌԴ առավելագույն հզորությունը 20-22 դԲմ, ապա ՌԴ ելքային հզորությունը կկազմի 33~35 դԲմ.
- ՌԴ-ի հոսանք: 5 վատտ (37dBm)
- 1400ՄՀց հաղորդիչը ձեռք է բերում 15 դԲ, երբ օգտագործվում է երկկողմանի անլար վիդեո տվյալների կապի մոդուլի հետ, սահմանել ՌԴ առավելագույն հզորությունը 22-25 դԲմ, ապա ՌԴ ելքային հզորությունը կկազմի 37~37 դԲմ.
- 800ՄՀց հաղորդիչի շահույթ: 17dB, երբ օգտագործվում է երկկողմանի անլար վիդեո տվյալների կապի մոդուլի հետ, սահմանել ՌԴ առավելագույն հզորությունը 20-22 դԲմ, ապա ՌԴ ելքային հզորությունը կկազմի 37~39 դԲմ.
- ՌԴ-ի հոսանք: 10 վատտ (40dBm)
- TX շահ: 18dB, երբ օգտագործվում է երկկողմանի անլար վիդեո տվյալների կապի մոդուլի հետ, սահմանել ՌԴ առավելագույն հզորությունը 22-24 դԲմ, then the RF out power will be 40~42 dBm.
- 2 Վտ հզորությունը DC12V~16V-ում;
- 5 Վտ հզորությունը DC24V~25V-ում, նվազագույնը 1.8A@24V հոսանքի հոսանքի վարկանիշ
- 10 Վտ հզորությունը DC24V~30V-ում, նվազագույնը 2.5A@28V հոսանքի հոսանքի վարկանիշ
- 2 Վտ Էլեկտրաէներգիայի սպառում: <6W միջին; 5 Վտ Էլեկտրաէներգիայի սպառում: <14W միջին; 10 Վտ Էլեկտրաէներգիայի սպառում: <28W միջին
- 2 Ուոթս 5 Վտ PCBA չափը: 46.5*31մմ, PCB-ի հաստությունը: 1.2մմ
- 10 Վտ Չափերը: 65*62*13.5մմ, չներառելով մետաղական պատյանից դուրս գտնվող միակցիչը, քաշ: 98G
- impedance: 50 օհմ
հետ միասին աշխատել երկկողմանի անլար վիդեո տվյալների կապի մոդուլ:
ՌԴ Մուտքային
ՌԴ ելք
| Կոմպոզիտային վիդեո մուտքագրում | Մենք պետք է զոդենք երկու կապող բարձիկներ, որպեսզի միացնենք հոսանքի VDD-ին և GND-ին. |
| Վերահսկիչ | Մենք պետք է զոդենք երկու կապող բարձիկներ, որպեսզի միացնենք երկկողմանի անլար վիդեո տվյալների կապի մոդուլի Փոխարկիչ ազդանշանային պահոցին(SCL և GND). Ներածումը բարձր է (1.8V-ից մինչև 3,3 Վ) կշարժի ուժեղացուցիչը և կաշխատի հաղորդիչի ռեժիմում. Մուտքի ցածր մակարդակը հնարավորություն կտա PA մոդուլին աշխատել ընդունիչի ռեժիմում. |
| ՌԴ ներսում | IPEX միակցիչ երկկողմանի անլար վիդեո տվյալների կապի մոդուլի հիմնական ալեհավաքի հետ միանալու համար. |
| ՌԴ դուրս | Մենք պետք է կպցնենք միացնող բարձիկը ալեհավաքի միակցիչին. |
Բնակարանային պատյան և հավաքում
Մենք խորհուրդ ենք տալիս, որ այս հզորության ուժեղացուցիչը մեր երկկողմանի անլար վիդեո տվյալների կապի OEM PCBA մոդուլի համար.
Էլեկտրաէներգիայի ուժեղացուցիչն ուժեղացնելու համար մեր երկկողմանի անլար վիդեո տվյալների կապի մոդուլի հետ համատեղ, խորհուրդ ենք տալիս պատրաստել մետաղական պատյան, որը համապատասխանում է ձեր սարքի ճարտարապետությանը.
Այն նաև պետք է թողնի առնվազն 6 մմ ՊՏ տախտակի և վերին ծածկույթի միջև. Ջերմության արտանետումը հեշտացնելու և էլեկտրական հողակցում հաստատելու համար, ՊՏ տախտակի հետևի կողմը պետք է ուղղակիորեն և ամուր կցված լինի մետաղին.
Ջերմության ցրման տեխնիկայի պատշաճ ինտեգրում, ինչպիսիք են ջերմատախտակը կամ օդափոխիչը, էական նշանակություն ունի PA OEM մոդուլն օգտագործող դիզայններում օպտիմալ կատարման համար.
Մենք կարող ենք նաև մետաղական խցիկ պատրաստել այս PA մոդուլի համար՝ ըստ հաճախորդի պահանջի.
Ստորև բերված մոդելը ներսում ունի ներկառուցված ուժային ուժեղացուցիչ.
ՀՏՀ:
Q: Կարո՞ղ եք ինձ ասել ձեր ՌԴ հզորության ուժեղացուցիչի չափը? Ես ուզում եմ նախագծել իմ պարիսպը.
A: Խնդրում ենք ստուգել ստորև ներկայացված նկարը. Եվ ասեք մեզ, եթե ձեզ անհրաժեշտ է որևէ լրացուցիչ տեղեկատվություն.
Q: Կարո՞ղ եք ինձ ցույց տալ ձեր ՌԴ գծային հզորության ուժեղացուցիչի իրական լուսանկարները?
A: վստահ, խնդրում ենք ստուգել ստորև ներկայացված նկարները.
Q: Չե՞ք օգտագործում TQP7M9104 ուժեղացուցիչը 2W մոդուլում?
A: ոչ
