Réseau ad hoc radio haut débit réseau de données vidéo maillé IP émetteur-récepteur

un，Description du produit

Ce système utilise un nouveau type de "réseau maillé sans fil" à large bande basé sur un réseau maillé。MP-D Link en tant que réseau mobile ad hoc，Il ne dépend pas de l'infrastructure réseau existante，Prend en charge n'importe quelle topologie de réseau,Différent des réseaux sans fil traditionnels，C'est un sans centre、distribué、Relais multi-sauts、Routage dynamique、Système à large bande sans fil avec une forte capacité de survie et une bonne évolutivité，Utilisation interne de son propre protocole de routage, Communication sans fil complète entre les nœuds via une transmission multi-sauts sans fil。Système de transmission de réseau sans fil à large bande distribué auto-organisé avec un protocole de transmission de couche MAC efficace et un protocole de routage à deux couches。Tous les nœuds sont parfaitement égaux，Aucune infrastructure requise，Peut créer rapidement un réseau auto-organisé dédié entre les nœuds mobiles，Fournir une communication adaptative instantanée，Posséder d'excellentes performances à large bande，Prend en charge l'encodage vidéo supplémentaire、Transmission en temps réel d'informations multimédias telles que le codage audio。La technologie du système a une forte capacité anti-interférence、Efficacité spectrale élevée、Longue distance de transmission、Capacité anti-décoloration、Avantages tels qu'une forte capacité de diffraction。Peut être complexe、En temps réel dans un environnement sans visibilité directe、Fonction de transmission de données bidirectionnelle sans fil de haute qualité。

Affronter des drones dans des environnements complexes、robot、Bateau sans pilote、Urgence Individuel、Transmission de communication d'informations sur la plate-forme embarquée，Nous suivons la généralisation、Modulaire、Principes de conception standardisés，Réaliser la mesure à distance des terminaux sans pilote sur diverses surfaces d'eau par des stations de contrôle au sol、télécommande、Transmission haute vitesse en temps réel des données de charge utile et fonction de collaboration et d'interaction entre les terminaux sans pilote，Système en continu longtemps、stabilité、Travail fiable。

deux，Caractéristiques techniques

*Pas besoin de mettre en place une station centrale et une configuration système complexe, mise en réseau automatique après le démarrage sur site，"Deuxième niveau" pour démarrer la communication ；

* Topologie arbitraire、Relais multi-sauts、Renvoi de relais ；

* Les attributs logiques de chaque nœud peuvent être configurés de manière flexible；

* À l'heure actuelle, le même réseau de fréquence peut prendre en charge l'interconnexion de 32 nœuds ；

* Le canal utilise le cryptage AES；

* Le pic de bande passante des données système est de 90 Mbps；

Trois，Description du matériel

1) Adopter une technologie de propriété intellectuelle auto-organisée localisée，Réseau privé，Utilisation d'un protocole de transmission de communication privé，Code de synchronisation unique。

Technologie de cryptage AES 128 bits：Après que les données d'information soient cryptées par AES，Rendre impossible l'obtention d'informations avant le cryptage；

Fréquence pilote OFDM et chiffrement du code de brouillage de l'emplacement des données：Le nombre de sous-porteuses OFDM est tenu secret、Nombre de pilotes tenus secrets、Confidentialité du poste de pilote，Rendre impossible l'obtention d'informations sur le pilote pour l'estimation du canal et l'égalisation du domaine fréquentiel；La fréquence pilote et la méthode de changement de position des données adoptent une méthode de cryptage，Les utilisateurs illégaux ne peuvent pas distinguer correctement le pilote et les données。

Cryptage de la structure du mot de code LDPC：Structure du mot de code LDPC, y compris la longueur du code、Bit d'information et bit de parité；Le changement de position du bit d'information et du bit de contrôle est crypté，Les utilisateurs illégaux ne peuvent pas distinguer correctement le bit d'information du bit de contrôle。

2) Utilisation de plusieurs méthodes de cryptage，Conception modulaire；

3) Réseau maillé sans fil"；Pas de centre、distribué，Tous les nœuds sont égaux，Peut être utilisé pour couvrir la non-ligne de visée (NLOS)、Dans des conditions complexes telles qu'un mouvement à grande vitesse，Réseau auto-organisé，Réalisez la communication bidirectionnelle de l'émetteur-récepteur TDD；

4) Prise en charge point à point、Chaîne、Star、Toute topologie de réseau telle que maillée et hybride，Peut réaliser une voix claire basée sur IP multicanal、Données haut débit、Interaction en temps réel d'informations multimédias telles que la vidéo haute définition；

5) Réseau de détection de co-fréquence (à la perfection)、Relais multi-sauts，Chaque nœud peut se déplacer de manière aléatoire et rapide，Lorsque la topologie du système change rapidement, le routage peut être reconstruit dynamiquement en conséquence；

6) Facile à déployer、Utilisation flexible、facile à utiliser、Facile à maintenir，Et la conception tout IP (prenant en charge diverses transmissions transparentes de données) permet de réaliser facilement l'interconnexion et l'intercommunication de systèmes hétérogènes，Particulièrement adapté à la transmission de couverture sans fil、Vidéosurveillance sans fil；

Quatre、 Paramètres techniques de l'équipement

1) Avantages techniques

• Longue distance de transmission：Adoptez le codage de canal LDPC、Codage espace-temps、Diversité des émetteurs-récepteurs et autres technologies，prise

La sensibilité de réception peut atteindre -98dBm，Puissance de transmission du module 1W (la puissance et la forme 5W/10W/20W/50W peuvent être personnalisées)，La communication en visibilité directe sol-air/air-air peut atteindre 14 km (100 mètres de différence de hauteur entre l'envoi et la réception)，La communication en visibilité directe sol-sol peut atteindre 1,2 km (les hauteurs de transmission et de réception sont de 2 mètres)，Il a également une meilleure interférence anti-multipath et une forte capacité de diffraction dans des conditions environnementales sans visibilité directe；

• Taux de transmission élevé：Adoptez la modulation adaptative BPSK/QPSK/16QAM/64QAM、Points de réception

Technologie d'ensemble，Débit maximal jusqu'à 90 Mbps，Convient à la transmission multi-sauts d'un volume d'affaires plus important；

• Grand réseau：Allocation dynamique des ressources du canal，Le test réel peut prendre en charge 32 nœuds pour la mise en réseau；
• Plus de sauts de relais：Le nombre de sauts de relais vidéo mesuré peut atteindre 8 sauts，Étendre la couverture du réseau，augmenter

Applicabilité d'applications réseau puissantes；

2)Caractéristiques

• Architecture logicielle：Centerless basé sur le système IP、Réseau ad hoc sans fil distribué；
• Interférence anti-multi-trajets：La modulation multiporteuse TDD-COFDM a une forte interférence anti-multipath；
• Capacité de diffraction：Possède un fort pouvoir de diffraction et de pénétration；
• Routage dynamique：Protocole de routage intelligent de couche 2；
• la flexibilité：Forte évolutivité，Les nœuds peuvent rejoindre et quitter dynamiquement；
• Mobilité：La vitesse de déplacement maximale du nœud testé est ≥200 km/h；
• Auto-guérison：Les dommages individuels aux bornes n'affecteront pas le fonctionnement normal du réseau，A une forte capacité à résister à la destruction；
• Mode de fonctionnement：Réseau en étoile、Réseau maillé、Filet de chaîne、d'égal à égal，Point à multipoint，Multipoint à multipoint；
• Transmission transparente IP：Prise en charge du port réseau ~ port réseau、Port réseau~Port série、Transmission transparente IP du port série au port série；
• Extension Internet：Étendez efficacement la couverture Internet，N'importe quel terminal du réseau peut être utilisé comme passerelle，Chaque nœud du réseau ad hoc peut accéder à Internet via le nœud de passerelle；
• Balayage du spectre：Avec fonction de balayage du spectre，Afficher l'utilisation actuelle du spectre，Indique une interférence；
• Gestion de la configuration：Canaux disponibles à la radio、bande passante、Puissance、taux、IP，Clé et autres paramètres à régler；
• Affichage d'état：Afficher dynamiquement la topologie du réseau、Qualité du lien、Force du signal、Bruit ambiant, etc.；

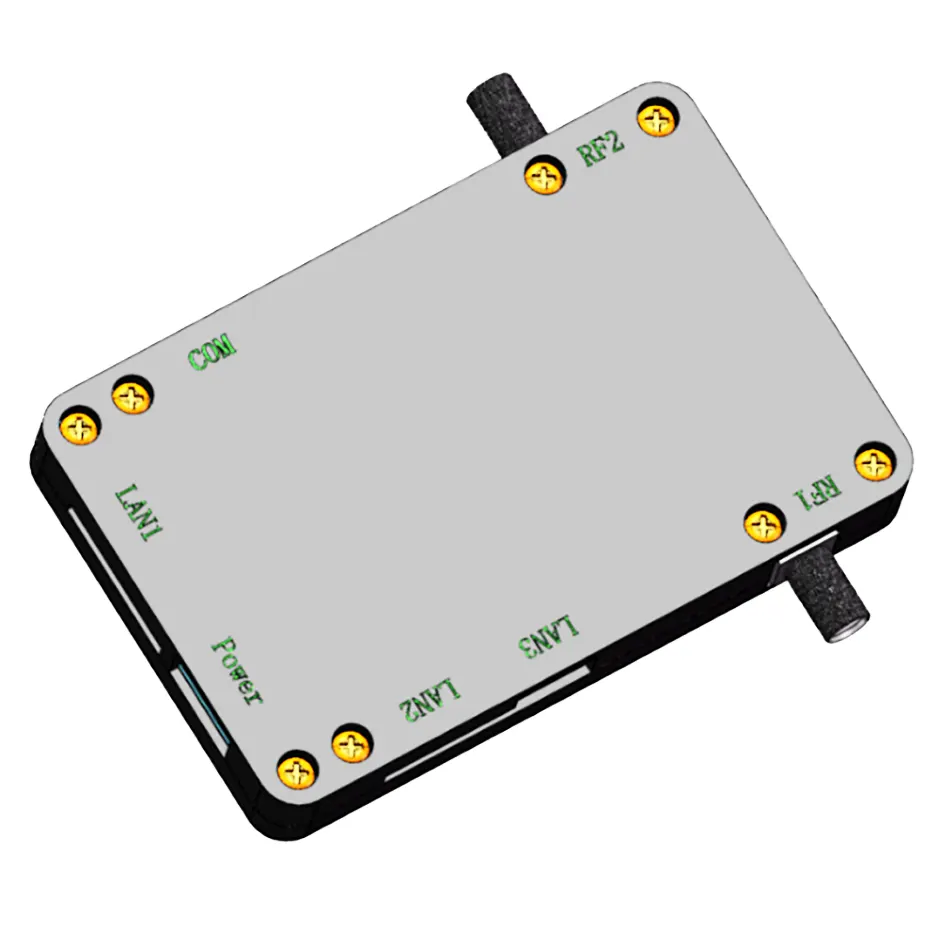

5.1 Drone、Module robotique

• Fréquence de communication：1415~1465MHz，1Pas de MHz réglable；
• Puissance de transmission：2*30dBm（2*1W），1dBm pas réglable；
• Mode bande passante：5 / 10 / 20 /40MHz；
• modulation：TDD-COFDM multiporteuse；
• Modulation de porteuse：BPSK/QPSK/16QAM/64QAM (adaptatif ou fixe)；
• Sensibilité de réception：-98dBm @ 10MHz；
• Distance de communication：30km (ligne de visée sol-air/air-air)，10km (ligne de visée sol-sol)；
• Taux de communication：Pic 90Mbps (adaptatif)；
• Délai de transmission：Saut unique d'environ 2 ms；
• Capacité multi-sauts：Vidéo jusqu'à 8 sauts；
• Heure de début：25S；
• Temps d'accès：Moins d'une seconde；
• Commutateur de routage：Moins d'une seconde；
• Interface de données：Port réseau x 2，RS232 x 2；
• Alimenté par pile：12V / 1A；
• Consommation électrique de l'ensemble de la machine：6~12W，Veille 6W，Recevez 8W，Envoyer 12W à pleine charge；
• Niveau de protection：IP65；
• Température de fonctionnement：-40~ + 70 ℃；
• Taille：long：73mm * largeur 47 mm * hauteur 10 mm；
• poids：60g
