Antenne omnidirectionnelle

La fréquence	Gain	Taille	Muneterjeunel
1420-1530MHz	2réBje	Phi1 X 15cm	Fjebergluness
1420-1530MHz	2réBje	Phi1.3 X 12cm	Fjebergluness
1370-1450MHz	2réBje	Phi1.3 X 16cm	Fjebergluness
1420-1530MHz	2réBje	Phi4.1 X 2.6cm	abdos
902-928MHz	2réBje	Phi1 X 15cm	Fjebergluness
902-928MHz	2réBje	Phi1.3 X 17cm	Fjebergluness
840-845MHz	2réBje	Phi1.3 X 16cm	Fjebergluness
806-826MHz	2réBje	Phi3.8 X25cm	Fjebergluness

Antenne à ressort omnidirectionnelle absorbant les chocs

La fréquence	Gain	Taille	Muneterjeunel
1420-1530MHz	3réBje	Phi1.6 X 25cm	Fjebergluness
1420-1530MHz	4réBje	Phi1.6 X 35cm	Fjebergluness
1370-1450MHz	5réBje	Phi1.6 X 50cm	Fjebergluness
1370-1450MHz	6réBje	Phi1.6 X 60cm	Fjebergluness
802-926MHz	4réBje	Phi1.6 X 55cm	Fjebergluness
566-678MHz	4réBje	Phi1.6 X 70cm	Fjebergluness
634-674MHz	6réBje	Phi2 X 120cm	Fjebergluness
512-562MHz	6réBje	Phi1.4 X 140cm	Fjebergluness
806-826MHz	2réBje	Phi3.8 X 25cm	Fjebergluness

Antenne col de cygne flexible omnidirectionnelle

La fréquence	Gain	Taille	Muneterjeunel
566-678MHz	1réBje	Phi1.3 X28cm	Fjebergluness
566-803MHz	2+1dBi 3+1réBje	Phi1.6 X60cm	Fjebergluness
806-826MHz	2réBje	Phi1.3 X 36cm	Fjebergluness
703-803MHz	4.5réBje	Phi1.3 X47cm	Fjebergluness
1420-1530MHz	2réBje	Phi1.3 X 25cm	Fjebergluness
1420-1530MHz	3réBje	Phi1.3 X 31cm	Fjebergluness
1350-1450MHz	4réBje	Phi1.3 X60cm	Fjebergluness
1370-1450MHz	5réBje	Phi1.6 X50cm	Fjebergluness
1370-1450MHz	6réBje	Phi1.6 X60cm	Fjebergluness
802-926MHz	4réBje	Phi1.6 X 55cm	Fjebergluness
566-678MHz	4réBje	Phi1.6 X70cm	Fjebergluness
634-674MHz	6réBje	Phi2 X120cm	Fjebergluness
512-562MHz	6réBje	Phi1.4 X140cm	Fjebergluness
806-826MHz	2réBje	Phi3.8 X25cm	Fjebergluness

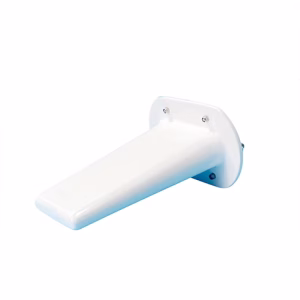

Antenne lame aéroportéemaquette

La fréquence	Gain	Taille	Matériel
1420-1530MHz	2dBi	2.7 X 2.4 X12cm	3-ABS résistant
1420-1530MHz	2dBi	11.6 X 8 X 15,5 cm	Fibre de verre
1350-1470MHz	4dBi	9.2 X 4.2 X 32,5 cm	3-ABS résistant
1350-1470MHz	6dBi	9.2 X 4.2 X48cm	3-ABS résistant
566-678MHz	1dBi	9.2 X 4.2 X16cm	3-ABS résistant
566-678MHz	1dBi	11.6 X 8 X 15,5 cm	Fibre de verre
840-845MHz	1dBi	9.2 X 4.2 X16cm	3-ABS résistant
840-845MHz	1dBi	11.6 X 8 X 15,5 cm	Fibre de verre
240-320MHz	2dBi	9.2 X 4.2 X16cm	Fibre de verre

3-ABS résistant: ABS de haute qualité, étanche, résistant à la poussière et à la corrosion

1. Drone UAV Gain et longueur de fréquence d'antenne

Classification de l'antenne dans la transmission vidéo sans fil d'UAU

Dans les systèmes de transmission vidéo et de télémétrie sans fil d'UAV, Les antennes jouent un rôle essentiel dans la détermination de la distance de transmission, stabilité du signal, Performance anti-interférence, et fiabilité globale. Les antennes peuvent être classées en fonction de différentes normes:

---

1. Par motif de rayonnement

• Antennes omnidirectionnelles

  • Rayon des signaux uniformément à 360 ° sur le plan horizontal.

  • Avantage: Maintenir des liens stables pendant que l'UAV se déplace et change d'orientation.

  • Utilisation courante: Côté aérodynamique d'UAV, contrôleurs de terre portatifs.

  • Exemples: Antennes de fouet, Antennes omnidirectionnelles en fibre de verre.

• Antennes directionnelles

  • Concentrer l'énergie dans une direction spécifique pour un gain plus élevé et une plage de transmission plus longue.

  • Avantage: Excellent pour la transmission à longue distance et la communication point à point.

  • Inconvénient: Nécessitent un alignement vers l'UAV.

  • Utilisation courante: Stations au sol et récepteurs fixes.

  • Exemples: Antennes Yagi, Antennes de panneau, antennes paraboliques.

---

2. Par scénario d'application (Emplacement de déploiement)

• Antennes d'UAV aéroportées

  • Poids léger, compact, résistant aux vibrations, Souvent omnidirectionnel pour assurer une connectivité stable en vol.

  • Exemples: Petites antennes de fouet, antennes patch, Antennes PCB intégrées.

• Antennes de la station terrestre

  • Moins de restriction de poids, Peut utiliser de grandes antennes directionnelles à gain élevé pour prolonger la distance de transmission.

  • Exemples: Antennes Yagi, Antennes en fibre de verre, Antennes à haut gain.

---

3. Par structure et conception

• Antennes en fibre de verre

  • Enveloppé en fibre de verre pour l'imperméabilisation, résistance au vent, et protection contre la corrosion.

  • Souvent omnidirectionnel, Convient aux stations fixes extérieures ou aux bases de véhicule.

• Antennes Yagi

  • Antennes directionnelles classiques avec un gain jusqu'à 8 à 15 dBI.

  • Idéal pour la réception vidéo UAV à longue portée dans les stations au sol.

• Antennes de fouet

  • Mince, en forme de tige, typiquement omnidirectionnel.

  • Robuste et durable, Utilisé pour les stations de sol montées sur des véhicules.

• Antennes patch

  • Compact, poids léger, Facile à intégrer dans le fuselage d'UAV ou l'électronique.

  • Convient pour les applications embarquées avec une communication courte à moyenne.

---

4. En fonctionnant la fréquence

• 2.4 Antennes GHZ: Common pour les signaux de télécommande UAV et les liens vidéo WiFi à courte portée.

• 5.8 Antennes GHZ: Populaire pour la transmission vidéo HD avec une bande passante plus élevée, bien que plus faible en pénétration.

• 900 MHz / 1.2 Antennes GHZ: Efficace pour le contrôle et la vidéo à longue portée, avec des performances anti-obstacle plus fortes.

• 700–800 MHz Antennes: Largement utilisé dans les liens vidéo COFDM / OFDM pour une capacité de pénétration à longue portée et forte.

---

5. Par polarisation

• Polarisation linéaire: Typique pour les antennes de fouet et les antennes Yagi.

• Polarisation circulaire: Réduit la décoloration des signaux causée par les changements d'attitude de l'UAV, Common dans les systèmes vidéo FPV.

---

Résumé
Dans la transmission sans fil d'UAV, La sélection de l'antenne dépend de:

• Emplacement de déploiement (aéroporté vs. sol),

• La distance de transmission (court / moyen VS. longue portée),

• Environnement (urbain, rural, montagneux),

• Mobilité (base de sol fixe vs. monté sur véhicule).

• UEAV dans l'air → Antennes omnidirectionnelles légères ou patch.

• Station de sol fixe → Antennes directionnelles Yagi ou panneaux à gain élevé.

• Station de sol de véhicule → Antennes omnidirectionnelles ou fouet.
