Επίγειο ρομπότ αμφίδρομης ασύρματης μετάδοσης δεδομένων βίντεο δέκτης ήχου τεσσάρων καναλιών είσοδος SDI 2W PA με δέκτη

Εισαγωγή

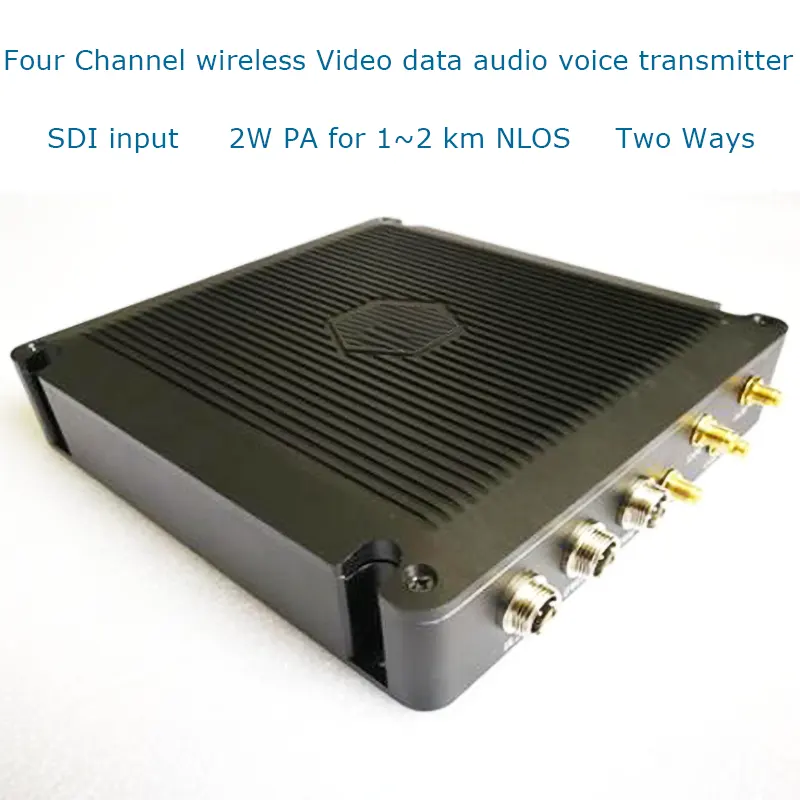

Αυτός ο πομπός είναι ένα ασύρματο σύστημα μετάδοσης βίντεο 4 καναλιών micro HD(με αμφίδρομη φωνή) για ειδικά ρομπότ πυρόσβεσης. Βασισμένο στη διαμόρφωση COFDM, H. 264 συμπίεση και κρυπτογράφηση AES, με λειτουργία μετάδοσης βίντεο πολλαπλών καναλιών, υποστηρίζει έως και τέσσερα κανάλια μετάδοσης εικόνας ταυτόχρονα. Υποστηρίζει αμφίδρομη μετάδοση δεδομένων, όχι μόνο μπορεί να μεταδώσει πληροφορίες front-end στο back-end (όπως η κατάσταση του ρομπότ, πληροφορίες για το περιβάλλον του ιστότοπου, και τα λοιπα.) αλλά μπορεί επίσης να μεταδώσει εντολές back-end στο front-end, όπως τηλεχειρισμός ρομπότ και πομπών. Αυτός ο πομπός υποστηρίζει μετάδοση χωρίς οπτική επαφή, με μεγάλη απόσταση, ισχυρή ικανότητα κατά των παρεμβολών, χαμηλό εύρος ζώνης μετάδοσης, και χαμηλή καθυστέρηση μετάδοσης; μπορεί να χρησιμοποιηθεί ευρέως στο στρατό, δημόσια ασφάλεια, ένοπλοι αστυνομικοί, πυροπροστασία, εξοικονόμηση νερού, ηλεκτρική ενέργεια, θαλάσσιος, ΗΘΗ και εθιμα, βιομηχανίες ραδιοφώνου και τηλεόρασης, η συνεγκατάσταση με το ειδικό ρομπότ πυρόσβεσης είναι μια από τις πιο δημοφιλείς εφαρμογές αυτή τη στιγμή.

χαρακτηριστικό

• Μετάδοση χωρίς οπτική επαφή, μεγάλη απόσταση μετάδοσης, και ισχυρή ικανότητα κατά των παρεμβολών.
• Μετάδοση εικόνας HD, η υψηλότερη υποστήριξη 1080p60.
• Χαμηλή καθυστέρηση μετάδοσης.
• Με λειτουργία μετάδοσης βίντεο πολλαπλών καναλιών, υποστηρίζει έως και τέσσερα κανάλια μετάδοσης εικόνας ταυτόχρονα.
• Υποστήριξη αμφίδρομης μετάδοσης δεδομένων,
• Κρυπτογράφηση AES για ασφάλεια και αξιοπιστία μετάδοσης.
• Καλός δείκτης RF, υψηλή αναλογία σήματος προς θόρυβο, και μικρά αδέσποτα.
• Η συχνότητα μετάδοσης και το εύρος ζώνης είναι ρυθμιζόμενα.
• Ευρύ εύρος τάσης εισόδου, υποστήριξη εισόδου τάσης DC8V~DC25V.

Λειτουργία

• Το εύρος της συχνότητας μετάδοσης είναι συνήθως 300MHz~800MHz, και μια άλλη προσαρμοσμένη συχνότητα είναι 50MHz~ 2,5GHz.
• Το εύρος ζώνης είναι ρυθμιζόμενο, συμπεριλαμβανομένου 2 MHz, 3 MHz, 4 MHz, 6 MHz, 7 MHz, και 8 MHz.
• Η λειτουργία χαρτογράφησης είναι ρυθμιζόμενη, συμπεριλαμβανομένου του QPSK, 16QAM, και 64AQM.
• Η ισχύς εξόδου είναι ρυθμιζόμενη, Το ρυθμιζόμενο εύρος είναι 31,5dB.
• Τέσσερις είσοδος βίντεο SDI HD, η υψηλότερη ανάλυση υποστηρίζει 1080p60.
• 16 υποστηρίζεται η εναλλαγή της λειτουργίας οθόνης.
• 4 υποστηρίζονται οι λειτουργίες καθυστέρησης μετάδοσης, που είναι L0, L1, L2, και L3 αντίστοιχα.
• 4 Υποστηρίζονται οι λειτουργίες κλιμάκωσης βίντεο, αντίστοιχα S0, S1, S2, και ΑΥΤΟΜΑΤΗ.
• Υποστηρίζεται η κρυπτογράφηση AES128 και AES256 για τη διασφάλιση της ασφαλούς μετάδοσης πληροφοριών.
• Υποστήριξη μετάδοσης ιδιωτικών δεδομένων σειριακής θύρας, Χορήγηση 3 RS232 και 2 RS485, Ρυθμιζόμενος ρυθμός baud, συμπεριλαμβανομένου 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200.

Προσδιορισμός

Παροχή ηλεκτρικού ρεύματος
Τάση εισόδου DC12V~DC25V
Τυπική είσοδος DC12V
Συνολική κατανάλωση ισχύος ≤27W @ 33dBm（2W）

Ψηφιακή ζώνη βάσης
Διαμόρφωση: COFDM
σχηματισμού: QPSK,16QAM, 64QAM
Λειτουργία φορέα: 2κ
FEC: 1/2, 2/3, 3/4, 5/6, 7/8
GUI: 1/32, 1/16, 1/8, 1/4

RF
Συχνότητα Tx: 300MHz~850MHz προσαρμόσιμο, βήμα 1MHz; άλλη Συχνότητα προσαρμόσιμη; RBW 40MHz @ 33dBm(2W)
το εύρος ζώνης ραδιοσυχνοτήτων: 2MHz, 3MHz, 4MHz, 6MHz, 7MHz, 8MHz
Ισχύς εξόδου: 33dBm (2W)
Ρυθμιζόμενος εξασθενητής: 0~31,5dB

Ήχος βίντεο
Πηγή εισόδου βίντεο: SDI×4
Ανάλυση: 1080P60, 1080p50, 1080p30, 1080σελ25, 720P60, 720p50
ρυθμός bit βίντεο: 0.5~18,8 Mbps
Ρυθμός bit ήχου: 32, 48, 56, 64, 80, 96, 112, 128, 160, 192, 224, 256, 320, 384Ενσωματωμένος ήχος HDMI ή ενσωματωμένος ήχος SDI ή AV
Κωδικός βίντεο H.264/AVC
Κωδικοποίηση ήχου MPEG-1 Επίπεδο ήχου 2

Σειριακή θύρα
Διαμόρφωση RS232: Διαμόρφωση παραμέτρων πομπού, ρυθμός baud 9600
RS232: 3 Κανάλι, Στάνταρ επίπεδο RS232, ρυθμός baud 1200~115200, 8, Ν, 1
RS485: 2 Κανάλι, Στάνταρ επίπεδο RS485, ρυθμός baud 1200~115200, 8, Ν, 1

Κρυπτογράφηση μετάδοσης: AES128, Ενσωματωμένος ήχος HDMI ή ενσωματωμένος ήχος SDI ή AV
Καθυστέρηση μετάδοσης: (από άκρη σε άκρη) Περίπου 300 ms
καθυστέρηση δεδομένων: (από άκρη σε άκρη) Περίπου 24ms (115200)., 60Ψηφιόλεξη)

Εύρος θερμοκρασίας
Θερμοκρασία λειτουργίας -30℃~60℃
Θερμοκρασία αποθήκευσης -40℃~75℃

Φυσικές προδιαγραφές
Μέγεθος πομπού 170*162*40mm
Βάρος πομπού ≤1000g
Μέγεθος ελεγκτή ≤70*72*13mm
Βάρος χειριστηρίου ≤84g

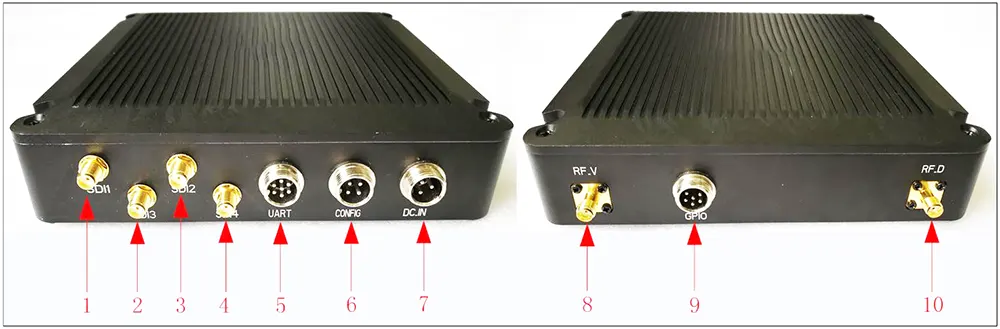

Εισαγωγή / Σύνδεσμος εξόδου

1. Είσοδος SDI1
2. Είσοδος SDI3
3. Είσοδος SDI2
4. Είσοδος SDI4
5. 3 σειριακή μετάδοση δεδομένων
6. Διεπαφή διαμόρφωσης πομπού
7. Έλεγχος ροής Uplink και downlink (DC8V~DC25V), τυπική είσοδος DC12V
8. Διεπαφή κεραίας μετάδοσης βίντεο
9. Διεπαφή GPIO
10. Διεπαφή κεραίας δεδομένων

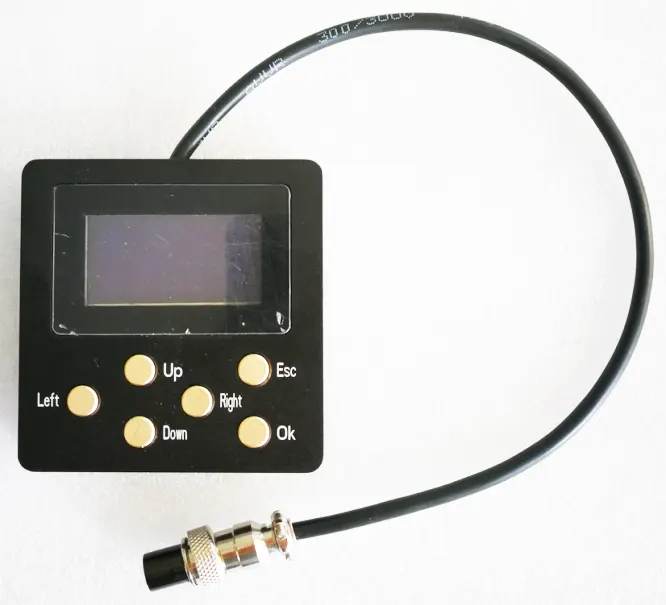

1. 5-pin Βύσμα Binder για σύνδεση στη διεπαφή διαμόρφωσης παραμέτρων του πομπού.
2. ο “Πάνω” Το πλήκτρο υποδεικνύει ότι η παράμετρος έχει επιλεγεί ή αλλάξει.
3. Το πλήκτρο "Αριστερά" υποδεικνύει ότι η παράμετρος έχει επιλεγεί ή αλλάξει προς τα αριστερά.
4. Το κουμπί "Κάτω" υποδεικνύει ότι η παράμετρος έχει επιλεγεί ή τροποποιηθεί.
5. Το κουμπί "Δεξιά" υποδεικνύει ότι η παράμετρος έχει επιλεγεί ή αλλάξει προς τα δεξιά.
6. Κουμπί "OK" για επιβεβαίωση της αποθήκευσης ή εισαγωγή στη διεπαφή διαμόρφωσης παραμέτρων.
7. Το πλήκτρο "ESC" σημαίνει επιστροφή στην προηγούμενη σελίδα ή ανάγνωση των παραμέτρων του πομπού (όταν μένετε στη διεπαφή HOME).
8. οθόνη υγρού κρυστάλλου, για εμφάνιση διασύνδεσης της διαμόρφωσης παραμέτρων πομπού.
