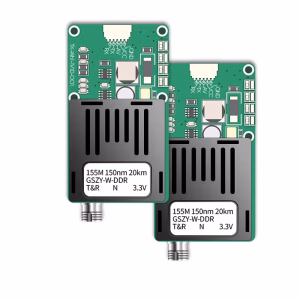

FPV analoge Kamera CVBS Video SBUS CRSF -Daten zum optischen Faserwandler

Inhaltsverzeichnis
Feature
- Konvertieren Sie die analoge Kamera und die CRSF -Telemetrie in einen optischen Faser -Ethernet -Datentransceiver.
- Unterstützung 1-Kanal-Video + bidirektionaler 485/TTL/UART/SUB -Faser -Sender
- Video-Schnittstelle: BNC/RJ45/PIN (1.54; 2.54 nach tatsächlichen Bedürfnissen angepasst)
- Glasfaserschnittstelle: SC/FC/LC Optionaler Übertragungsabstand: 0-20 Kilometer
- Video: Analog -Kamera · CVBS -Kamera kompatibel mit dem PAL NTSC Secam Video -Format
- Signale werden über optische Faser übertragen
- Videoeingangs-/Ausgangsimpedanz: 752 (unausgeglichen)
- Videobandbreite 8MHz
- Kompatibel mit Kumpel, NTSC, Secam -Videoformate
- Videospannung: 1VP-P
- Video-Signal-Rausch-Verhältnis: 70dB
- Videoformat: Standardanaloges Video, CVBS -Video, Erweiterbares CVI/TVI/AHD -Koaxialvideo, SDI/HDMI -Video, etc. (wie Sony/Panasonic), vollständig angepasst nach den Kundenbedürfnissen!
- Serielle Schnittstelle: UART, TTLSubs und andere serielle Portsignale können auf Anfrage angepasst werden
- Baudrate: 115.2Kbps (Baud Rate kann auf Anfrage angepasst werden)
- Glasfaserschnittstelle: FC/LCPC Standard optisches Modul 1*9 oder SFP -Paket (garantiert keinen Laserersatz verwenden)
- Übertragungsreichweite: 0-20km

Konverteranschluss
| Nein | Definition | Anmerkung |
| 1 | CVBS Video GND | Erdungsdraht |
| 2 | Stromversorgung 5-26V | Verbindung zur Stromversorgung herstellen |
| 3 | CVBS-Videoeingang | Verbinden Sie VTX |
| 4 | CRSF TX/SBUS | Schließen Sie eine Verbindung zur Flugsteuerung an |
| 5 | CRSF RX | Schließen Sie eine Verbindung zur Flugsteuerung an |
| 6 | Anschluss an optische Faser | Schließen Sie eine Verbindung zum optischen Fasertransceiver an |
Verbindung




Größe

FAQ
Was ist die FPV analoge Kamera CVBS Video SBUS CRSF -Daten zum optischen Faserwandler?
Dieses Gerät wandelt analoge CVBS-Video- und SBUS/CRSF-Telemetriedaten aus Drohnen oder Kameras in eine Langstreckenfaser um, Übertragung mit geringer Latenz.
Welche Videoformate werden von diesem Konverter unterstützt??
Es unterstützt PAL, NTSC, SECAM, und ist mit analogen CVBS -Kameras kompatibel, mit Optionen, um auf AHD zu expandieren, CVI, TVI, SDI, oder HDMI -Formate.
Was ist der maximale Übertragungsabstand?
Der Konverter unterstützt die optische Faserübertragung bis zu 20 Kilometer, Sicherstellen Sie stabile Langstrecken-FPV-Video- und Datenlinks.
Kann dieser Konverter sowohl Video- als auch Telemetriedaten gleichzeitig übertragen??
Ja, Es unterstützt 1-Kanal-Video zusammen mit bidirektionalen 485/TTL/UART/SBUS-Telemetrie-Daten über einen einzelnen optischen Faserverbindungen.
Welche Anschlüsse werden für die Videoeingabe verwendet??
Videoeingabe verwendet BNC, RJ45, oder Stiftanschlüsse, Dies kann gemäß den tatsächlichen Anforderungen angepasst werden.
Welche Art von Glasfaserschnittstelle verwendet das Gerät?
Es unterstützt Sc, Fc, oder LC -Glasfaseranschlüsse und können mit Standard verwendet werden 1*9 oder optische SFP -Module.
Ist der Konverter kompatibel mit FPV -Drohnen?
Ja, Es wurde speziell für FPV -Drohnen entwickelt, Unterstützen Sie sowohl TX FPV -Lufteinheiten als auch RX RC -Bodeneinheiten.
Was ist die Videoeingangsimpedanz??
Die Videoeingabe- und Ausgangsimpedanz beträgt 75 Ω (unausgeglichen), Gewährleistung einer hochwertigen Signalübertragung.
Was ist die Videobandbreite dieses Konverters?
Die Videobandbreite beträgt 8 MHz, Geeignet für Standard -Analog -CVBS -Videoübertragung.
Was ist die Videosignalspannung??
Die Standard-Videospannung ist 1VP-P., kompatibel mit den meisten analogen Kameras.
Was ist das Video-Signal-Rausch-Verhältnis?
Das Signal-Rausch-Verhältnis beträgt 70 dB, Bereitstellung einer klaren und stabilen Videoausgabe.
Können die seriellen Porteinstellungen angepasst werden??
Ja, UART, TTL, oder sbus serielle Anschlüsse können angepasst werden, einschließlich Baudrate -Ratenanpassungen bis zu 115,2 Kbit / s.
Unterstützt es die bidirektionale Telemetrie?
Ja, Sowohl TX- als auch RX -serielle Datensignale werden gleichzeitig über optische Faser übertragen.
Welche Stromversorgung ist für den Konverter erforderlich??
Das Gerät funktioniert mit einem breiten Spannungsbereich von 5 V bis 26 V DC, Machen Sie es für die meisten FPV -Systeme geeignet.
Ist der Konverter-Plug-and-Play?
Ja, Anschlüsse sind eindeutig beschriftet, und Setup ist ohne komplexe Konfigurationen unkompliziert.
Kann dieser Konverter die herkömmliche koaxiale Videoübertragung ersetzen??
Ja, Die Verwendung von optischen Fasern reduziert signifikant den Signalverlust und die Interferenz im Vergleich zu herkömmlichen Koaxialkabel.
Ist es mit Langstrecken-Drohnenflügen kompatibel?
Absolut, Der 20-km-Link für optische Faserverbindung sorgt für zuverlässige Video- und Telemetrie für Langstrecken-FPV-Operationen.
Für welche Anwendungen ist dieser Konverter geeignet??
Es ist ideal für FPV -Drohnen, Überwachungskameras, Robotik, UAV -Telemetrie, und Fernübertragungsprojekte von Fernstöcken.
Unterstützt es hochauflösendes analoges Video?
Ja, Es kann mit CVBs umgehen, und mit Anpassung, Es unterstützt höhere Definitionsformate wie AHD, CVI, oder HDMI.
Wie langlebig ist der Konverter für die Gebrauchsgebrauch?
Das Gerät ist kompakt und robust, Geeignet für FPV-Drohnen-Setups im Freien und für den langfristigen Gebrauch.
Können mehrere Konverter in einem Netzwerk verbunden werden??
Ja, Mehrere Einheiten können integriert werden, um Video- und Telemetrie -Netzwerke über optische Faser zu erweitern.
Was ist die Latenz des Konversionsprozesses??
Der Konverter bietet eine ultra-niedrige Latenz, Gewährleistung von Video- und Telemetrie-Feedback in Echtzeit.
Unterstützt es das CRSF -Protokoll??
Ja, Die CRSF -Telemetrie wird zusammen mit SBUS -Daten für die Integration der fortschrittlichen Flugsteuerung vollständig unterstützt.
Ist das Glasfasermodul austauschbar?
Ja, Standard FC, SC, oder LC -Module können ersetzt werden, ohne die Geräteleistung zu beeinflussen.
Kann es mit Standard -BNC -Kameras verwendet werden??
Ja, Standard -analoge CVBS -Kameras sind vollständig kompatibel, Machen Sie es für vorhandene Setups vielseitig.
Ist das Gerät leicht für die Drohnenmontage?
Ja, Es ist kompakt und leicht zu sein, Minimierung der Auswirkungen auf die Flugleistung von Drohnen.
Kann es für bestimmte Projekte angepasst werden??
Ja, die Videoschnittstelle, serielle Ports, und optische Module können alle so angepasst werden, dass bestimmte Anforderungen erfüllt werden.
Erfordert der Konverter die Software -Installation??
Es wird keine Software benötigt; Es arbeitet als Hardware-Plug-and-Play-Lösung.
Was ist die maximale Videoauflösung, die unterstützt wird?
Es unterstützt Standard -Analogvideoauflösungen und kann je nach Kamerakompatibilität für HD -Analogformate angepasst werden.
Kann der Konverter mit mehreren Videoquellen arbeiten??
Ja, mit ordnungsgemäßem Setup, Es kann mehrere analoge Videokanäle mit separaten Einheiten oder optischen Links verarbeiten.
Ist das wetterfeste Gerät?
Während hauptsächlich für die Verwendung von Innen-/Außendrohne, Es sollte vor direkter Wasser oder extremem Wetter geschützt werden.
Unterstützt es die Telemetrie für autonome Drohnen??
Ja, Die bidirektionale SBUS/CRSF -Telemetrie sorgt für eine zuverlässige Kommunikation für die autonome UAV -Kontrolle.
Kann sich der Konverter in vorhandene FPV -Systeme integrieren??
Ja, Es ist vollständig mit vorhandenen FPV -Setups kompatibel, VTX, und Flugcontroller.
Ist der Konverter für Langstrecken-Video-Streaming geeignet?
Ja, Die optische Glasfaserübertragung sorgt stabil, Fernvideo ohne Verschlechterung.
Was ist der Vorteil von optischen Fasern gegenüber Koaxialkabeln?
Optische Glasfaser minimiert den Signalverlust, Interferenz, und Gewicht, Bereitstellung von klareren Videos und zuverlässige Telemetrie über lange Strecken.
Kann der Konverter für die industrielle Überwachung verwendet werden??
Ja, Es kann analoge CCTV -Video- und Steuersignale über optische Faser für industrielle Anwendungen übertragen.
Unterstützt es Plug-and-Play-Telemetrie-Integration?
Ja, SBUS/CRSF -Verbindungen sind für die direkte Integration mit Flugcontrollern bereit.
Was ist der maximale Stromverbrauch??
Stromverbrauch ist niedrig, optimiert für FPV -Drohnenoperationen mit minimaler Batteriewirkung.
Kann es mit hohen Umgebungen umgehen??
Ja, Die optische Faserübertragung ist sehr resistent gegen elektromagnetische Interferenzen, Sicherstellen Sie stabile Daten und Video.
Ist es mit DJI oder ähnlichen Kamerasystemen kompatibel?
Ja, mit richtiger Anpassung, Es unterstützt eine Vielzahl von analogen und HD -Kameras, einschließlich DJI -Setups.
Wie ist die Videoqualität im Vergleich zu herkömmlichen Links?
Video bleibt knackig und klar mit hohem SNR, oft besser als koaxiale oder drahtlose analoge Systeme.
Kann der Konverter in Multi-Drone-Operationen verwendet werden??
Ja, Jede Drohne kann einen dedizierten Konverter für unabhängige langfristige Video- und Telemetrie-Links haben.
Unterstützt es Echtzeit-Flugkontroll-Feedback?
Ja, Die optische Faserverbindung mit niedriger Latenz sorgt für eine Echtzeit-Telemetrie für eine präzise Drohnenkontrolle.
Ist die Faserschnittstelle kompatibel mit SFP -Modulen?
Ja, Standard -SFP -Pakete werden für eine flexible Integration in optische Netzwerke unterstützt.
Kann der Konverter Daten über 10 km zuverlässig übertragen??
Ja, Es unterstützt optische Faserübertragungsstrecken bis zu 20 km, Gewährleistung der langfristigen Zuverlässigkeit.
Unterstützt es sowohl analoge als auch digitale Videoformate?
In erster Linie analoge CVBs, Es kann jedoch angepasst werden, um AHD zu unterstützen, CVI, TVI, SDI, und digitale HDMI -Formate.
Ist es einfach, auf FPV -Drohnen zu installieren?
Ja, Kompaktes Design, Beschriftete Anschlüsse, und leichter Formfaktor machen die Installation einfach.
Kann es die FPV-Signalstabilität in interferenzschweren Bereichen verbessern??
Absolut, Optische Faser eliminiert HF -Interferenzen, Gewährleistung eines konsequenten Video- und Telemetrie.
Welche Art von Wartung braucht der Konverter?
Minimal; Stellen Sie einfach sicher.
Unterstützt es die bidirektionale Kommunikation für die UAV -Kontrolle?
Ja, SBUS/CRSF -Daten werden in beide Richtungen übertragen, Feedback der vollständigen Steuerung und Telemetrie ermöglichen.
Ist dieser Konverter für hobbyistische und professionelle FPV -Benutzer geeignet??
Ja, seine Vielseitigkeit, Langstreckenfähigkeit, und anpassbare Optionen machen es sowohl für Hobbyist als auch für den professionellen Gebrauch ideal.
Ein FPV analoge Kamera CVBS Video SBUS/S.RSF -Daten zum optischen Faserwandler ist ein spezielles Gerät, mit dem analoge Videosignale übertragen wurden (Speziell CVBS -Format) und digitale Steuerungsdaten (SBUS- oder S.RSF -Protokolle) über optische Faser. Dieses Setup ist in FPV von entscheidender Bedeutung (Aussicht der ersten Person) Systeme, wie Drohnen oder ferngesteuerte Fahrzeuge, wo Langstrecken, Interferenzfreies Getriebe ist erforderlich. Unten finden Sie eine detaillierte Panne:
1. Kernkomponenten
-
CVBS-Video:
Zusammengesetzter Video -Sendungssignal, Ein analoges Videoformat, das Luminanz kombiniert (Helligkeit), Chrominanz (Farbe), und Synchronisationssignale in einen einzelnen Kanal signalisiert. Es ist der Standardausgang für analoge FPV -Kameras. -
SBUS/S.RSF -Daten:
-
SBUS: Ein serielles Kommunikationsprotokoll (Umgekehrter UART) Wird in RC -Systemen verwendet, um mehrere Steuerkanäle zu übertragen (z.B., Gaspedal, Lenkung) über einem einzigen Draht.
-
S.RSF: Spektrums Remote -Empfänger serielles Format, Ähnlich wie SBUS, Wird für die Datenübertragung mit geringer Latenz-Kontrolldaten verwendet.
-
-
Glasfaserwandler:
Konvertiert elektrische Signale (CVBS -Video + SBUS/S.RSF -Daten) in optische Signale für die Übertragung über Glasfaserkabel. Dies gewährleistet die Immunität gegen elektromagnetische Störungen (EMI) und ermöglicht eine langfristige Kommunikation (Kilometer).
2. Konvertierungsprozess
-
Signalintegration:
Der Konverter verbindet CVBS -Video- und SBUS/S.RSF -Daten mit Multiplexing in einen einheitlichen digitalen Stream. Für CVBs, ein analog zu digitaler Konverter (ADC) Digitalisiert das Video; SBUS/S.RSF -Daten können direkt paketisiert werden. -
Optische Modulation:
Eine Laserdiode (z.B., VCCSEL) Umwandelt den digitalen Strom in leichte Impulse, die durch Glasfaser übertragen werden. -
Rezeption & Demultiplexing:
Auf der Empfängerseite, Eine Fotodiode wandelt Licht in elektrische Signale zurück, gefolgt von Demultiplexing, um Video- und Steuerungsdaten zu trennen.
3. Wichtige technische Überlegungen
-
Latenz:
Kritisch für FPV -Systeme; Optische Glasfaser minimieren die Verzögerung (<1 MS/km) Aber ADC/DAC -Stufen fügen ~ 2–5 ms hinzu. Die Gesamtlatenz muss unten bleiben 20 MS für Echtzeitkontrolle. -
Bandbreite:
CVBs benötigt eine Bandbreite von ~ 6 MHz; Sbus/s.rsf verwendet serielle Daten mit niedriger Bandbreite. Faseroptik unterstützt dies leicht, Multiplexing muss jedoch Datenkollision vermeiden. -
Geräuschimmunität:
Faseroptik beseitigt Bodenschleifen und EMI, entscheidend in Umgebungen mit Motoren/ESD (z.B., Drohnen). -
Stromversorgungsisolation:
Verwenden Sie isolierte DC/DC -Wandler, um die Geräuschkopplung durch Leistungsquellen zu verhindern.
4. Designimplementierung
-
Schaltungsarchitektur:
-
Videoweg: CVBS → ADC (z.B., Adv7180 für SD -Video) → Digital Multiplexer.
-
Datenpfad: SBUS/S.RSF → Pegel Shifter (z.B., ADG3245) → Multiplexer.
-
Faserfahrer: Laserdiodencontroller (z.B., Max3737) mit automatischer Leistungssteuerung.
-
-
Synchronisation:
Zeitstempel oder Hardware-Trigger richten Sie Video- und Steuerungsdaten aus, um Jitter zu verhindern.
5. Anwendungen
-
Langstrecken-Drohnen: Übertragen Sie HD -analoge Video- und Steuerungsdaten darüber hinaus 10 km.
-
Industrielle Inspektion: EMI-resistentes Video in hohen Umgebungen (z.B., Kraftwerke).
-
Militär-/medizinische Systeme: Zuverlässige Übertragung für kritische Missionen.
6. Vorteile vs. Traditionelle Verkabelung
| Parameter | Kupferkabel | Glasfaserwandler |
|---|---|---|
| Angebot | Beschränkt (≤ 100 m) | Bis zu 20 km |
| EMI -Immunität | Arm | Exzellent |
| Datensicherheit | Anfällig für Klopfen | Schwer abzufangen |
| Gewicht | Schwer (dicke Kabel) | Leicht |
7. Herausforderungen & Lösungen
-
CVBS -Qualitätsverschlechterung:
Verwenden Sie hochauflösende ADCs (≥ 10-Bit) und Anti-Aliasing-Filter. -
Datenfehler steuern:
Implementieren Sie CRC -Schecks in SBUS/S.RSF -Paketen. -
Faserschaden:
Verstärken Sie Kabel mit Kevlar -Jacken für den robusten Gebrauch.
Abschluss
Dieser Konverter löst die Kern -FPV -Herausforderungen von Reichweite und Interferenz durch die Nutzung der Glasfaseroptik. Für den Einsatz, priorisieren:
-
Adcs mit niedriger Latenz (z.B., Sigma-Delta-Typ für hohe Auflösung).
-
Fasertransceiver in Industriequalität.
-
Strenge Tests auf die Synchronisation zwischen Video-/Steuerpfaden. Anwendungen erstrecken sich von Verbraucherdrohnen bis hin zu missionskritischen Systemen, bei denen die Signalintegrität nicht verhandelbar ist.
