Analoger FPV-Videosender und -empfänger AHD CVBS Kameraeingang 100 MHz-3,3 G Frequenz

Inhaltsverzeichnis
7GHz FPV VTX-Sender
7GHz FPV VRX-Empfänger
Einführung
Dies ist ein neu gestarteter analoge Videoübertragungsmodul mit FM -Modulation und Demodulation.
Es handelt sich um ein Modul mit geringer Größe, Energieeffizient, und einfache Frequenzanpassung.
Dieses Produkt verarbeitet analoge Videosignale mit kontinuierlich wechselnder Zeit (inklusive Platz) und Amplitude als Quelle und Kanal, um den Anforderungen verschiedener Szenarien gerecht zu werden.

Feature
- Mehrere Receiver können gleichzeitig Videosignale empfangen.
- Geringe Wartezeit, breite Frequenz, Energieeffizient, geringe Wärmeentwicklung
- Stabile Übertragungseffizienz
- Einfache Frequenzanpassung

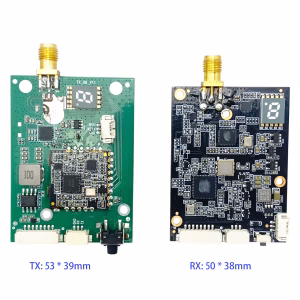

- Kleine Größe (TX: 47.3mm x 32 mm) (RX: 43.8MM x 37,8 mm neue Version), Energieeffizient
- Zur einfachen Frequenzänderung, Die Startfrequenz kann über die serielle Schnittstelle eingestellt werden, und das 4 Frequenzpunkte können durch Drücken der Taste gewechselt werden
- Hohe Bildqualität und geringe Signalstörungsrate
Spezifikation
- Senderfrequenzbereich 100 MHz ~ 2350 MHz, 2.5G ~ 3,3g
- Empfängerfrequenzbereich 100 MHz ~ 2350 MHz, 2.5G ~ 3,3g
- Standardfrequenzbereich 400–900 MHz
- Standard-Leistungsverstärker: 3-Watt
- Stromversorgung 12 ~ 18 V
- Videoeingangsquelle: AHD / CVBS-Kamera
- Methode zur Frequenzauswahl: eine taste (vier voreingestellte Frequenzschleifen ausgewählt, Das Intervall zwischen den vier Frequenzen beträgt 20 MHz. zum Beispiel, 500Mhz, 520Mhz, 540Mhz,und 560 MHz.)
- Ohne unsere Standardpa, Die Standardeinstellung ist 1 dBm, Wir können die DBM jedoch entsprechend den Anforderungen des Kunden erhöhen, und das Maximum beträgt 15 dBm.
TX, RX -Protokolle Befehle
So ändern Sie die Übertragungsfrequenz über den seriellen Anschluss oder die digitale Übertragung?
Baudrate: 115200, Bit überprüfen: KEINER, Datenbit: 8, Stoppbit: 1, Durchflussregelung: KEINER

Befehl:
(1) Basisfrequenz einstellen: bp:500\r n
(Beschreibung: bp: + Frequenz + \r n)
(2) Frequenzbereich: 100MHz ~ 2350 MHz, 2.5G ~ 3,3g
(3) Host -Slave einstellen: Status:0\r n
(Beschreibung: Status: + Host oder Sklave + \r n, 0: Repräsentiert Host, 1: repräsentiert Sklave)
(4) Tastefunktion: Jedes Mal, wenn die Taste gedrückt wird, Es sammelt sich um +40 MHz, und die Anzeigelicht kann angezeigt werden 9 Getriebe.
Gewicht
TX RX Board wiegt 9 Gramm.

FPV -Video -Sender und Empfänger haben zwei Typen, Einer ist für analoge CVBS 720p -Video, und ein anderer Typ ist für digitale HDMI- oder CVBS -HD -Video, Die meisten übernommenen CoFDM -Encoder- und Decodertechnologie. FPV Digitaler Video -Sender und Empfänger.
FAQ:
Frage: Können Sie den analogen FPV-Sender und -Empfänger mit einem Relais/Repeater ausstatten??
Antworten: Dies ist ein analoges Modell, Es gibt kein Relais oder Repeater in der Mitte. Wenn Sie ein Relais oder einen Repeater für Ihr FPV-Übertragungssystem benötigen, Bitte überprüfen Sie das folgende Modell, welches das digitale Übertragungssystem COFDM nutzt, Es kann einen Repeater haben. 3W PA 50KM
Frage: Ist die Häufigkeit im Zusammenhang mit der Hardware? Muss ich die Hardware ändern, um die Frequenz zu ändern??
Antworten: Unterschiedliche Betriebsfrequenzen erfordern entsprechende Leistungsverstärker und externe Antennen.
Wenn wir den Leistungsverstärker und die Antenne nicht berücksichtigen und die Betriebsfrequenz anpassen, Die Hardware unserer Sender- und Empfängerplatten ist gleich.
Bei Auftragserteilung, Sagen Sie uns die Frequenz, die Sie benötigen, und wir können die Arbeitsfrequenz für Sie ändern. Sie können auch die Arbeitsfrequenz selbst ändern, indem Sie Befehle über den seriellen Port senden.
Frage: Können Sie die FPV-Video-Senderfrequenz 88MHz-108MHz und 470 MHz-880MHz bei einem 1-Watt-Leistungsverstärker anpassen??
Мudole Treiberverstärker, Art: Leistungsverstärker, Unterstützte Modi fm, Frequenzband: FM & UHF, Frequenz:88-108MHz, 470- 880 MHz- oder Multi -Bänder, Leistung:1W, Stecker: Schule
Antworten: Kein Problem, Wir können es für Sie nach Ihren Nachfragepunkten anpassen.
Frage: Kann Ihr FPV-Video-Sender VTX Störungen durch Drohnen-Anti-Waffen-Jamming vermeiden??
Antworten: Der Anti-Waffen-Interferenzbereich der meisten Drohnen beträgt 433 MHz, 868MHz, 915MHz, 1GHz bis 1,4 GHz, 2.4GHz, und 4,9 GHz bis 6 GHz. Der Betriebsfrequenzbereich unseres Modells FPV VTX VRX kann entsprechend Ihren Anforderungen angepasst werden. Deswegen, Wir können die Betriebsfrequenz außerhalb des oben genannten Frequenzbereichs einstellen.
Frage: Können Sie einen 3.3G -Repeater für Ihr FPV VTX und VRX -Modul erstellen??
Antworten: Zur Zeit, Wir haben keine Repeater für eine analoge Videoübertragung, Nur Repeater für drahtlose digitale Videoübertragung, siehe bitte hier. https://ivcan.com/drone-repeater-solution/
Frage: Können Sie es zum 10-Watt-PA-Stromverstärker machen??
Antworten: Der größte Stromverstärker ist jetzt 4 Watt. Die Betriebstemperatur des Senders ist bereits sehr hoch, Daher muss es auf einem Rahmen aus Aluminium installiert werden oder den Rotor der Drohne verwenden, um Wärme abzulösen.
Frage: Wechselt es die Frequenzen mithilfe der FHSS -Technologie?, oder manuell in einem bestimmten Bereich durchführen?
Antworten: Dieser analoge FPV VTX unterstützt FHSS nicht (Spread -Spektrum für Frequenzhüpfen), Es unterstützt jedoch die Änderung der Frequenz durch eine Taste auf dem VTX oder das Senden des Befehls zur Änderungsfrequenz über die Flugsteuerung an unseren seriellen VTX -Port.
Frage: Können Sie die Frequenz so machen?? 1050 Mhz, 1075 Mhz, 1135 Mhz, 1235 Mhz bzw 1350 Mhz.
Antworten: Ohne Leistungsverstärker und Antenne, Der Benutzer kann die Häufigkeit ändern, um Ihre Nachfrage zu befriedigen.
Wenn Sie den Stromverstärker und die Antenne benötigen, um sie zu unterstützen, Bitte sagen Sie uns, wenn Sie die Bestellung aufgeben. Wir werden sie vor dem Versand für Sie anpassen.

Frage: Haben Sie VTX VRX für 500 MHz?.
Antworten: Dieses analoge FPV VTX VRX können wir 500 MHz Frequenz für Sie anpassen.
500Der MHz-Bereich eignet sich für Langstrecken-FPV-Systeme, die ein zuverlässiges Signal gegenüber hochauflösenden Videos priorisieren. Wir können unsere auch empfehlen COFDM digitaler Frequenzsender und Empfänger.
Frage: Wie greife ich auf den seriellen Anschluss zu?? Sollte ich nur einen RS285 verwenden und die Kabel anschließen?
Antworten: Bitte verwenden Sie das USB zum TTL Converter -Tool, um eine Verbindung zu Ihrem Computer herzustellen.
