Інструкцыя па мадыфікацыі параметраў канала радыётэлеметрыі

VCAN1915 Інструкцыя па мадыфікацыі параметраў канала радыётэлеметрыі

1. Увайдзіце ў рэжым канфігурацыі

Па-першае, звярніцеся да кіраўніцтва па эксплуатацыі VCAN1915, каб даведацца, як наладзіць радыё і функцыі розных каманд. Радыё можа ўвесці дыягностыку праз порт дадзеных, з дапамогай праграмнага забеспячэння паслядоўнага порта HyperTerminal або SSCOM3.2. Усталюйце хуткасць паслядоўнага порта на бягучую хуткасць радыёінтэрфейсу, такія як 115200, увайсці +++ каб увайсці, і NO CARRIER OK адлюстроўваецца адначасова, каб паказаць, што вы ўвайшлі, а затым увядзіце наступныя каманды (пасля кожнай каманды ідзе вяртанне карэткі):

Уключыце радыё (спачатку падключыце антэну і падключыце радыё да паслядоўнага порта кампутара з дапамогай кабеля для перадачы дадзеных), адкрыйце праграмнае забеспячэнне HyperTerminal або паслядоўны порт, усталюйце хуткасць перадачы дадзеных на тую ж хуткасць, што і ў радыё (такія як 115200 8 Н 1), у праграмным забеспячэнні Пасля ўводу +++ у пустым месцы (увайшоў +++ не адлюстроўваецца), Адлюструецца NO CARRIER OK, як паказана на малюнку:

Змяніць канфігурацыю

1. 400М ўстаноўка рэжыму фіксаванай частоты:

Увядзіце наступную каманду, і падказка OK азначае правільна, і [УВОД] азначае вяртанне карэткі:

• ATS128=0[УВОД]—————————Пераключыцеся на рэжым фіксаванай частаты 400M
• AT&F51[УВОД]——————————Змяніце стандартную канфігурацыю празрыстай перадачы MH
• ATS131=0[УВОД]—————————Змяніць частату перадачы
• ATS132=0[УВОД]—————————Зменіце частату прыёму
• ATS102=5[УВОД]—————————Змяніць хуткасць інтэрфейсу
• ATS103=7[УВОД]—————————Змяніць хуткасць паветра
• ATP0=[УВОД], затым увядзіце deal%er для адлюстравання Enter Channel Number (0 у 63), затым увядзіце 0[УВОД], затым увядзіце 459837500[УВОД], увайсці 2[УВОД], затым увядзіце 2[УВОД], і, нарэшце, націсніце ESC, каб выйсці — —-Рэдагаваць табліцу частот
• AT&W[УВОД]——————————–захаваць
• ATA[УВОД]————————————Выхад

Нататка: Частоты чатырох абраных каналаў S131, S132, S191 і S192 не могуць быць пустымі. Напрыклад, S191=2-000,000000 не будзе захаваны ў гэты час.

Пасля наладкі, працоўная частата 459.837500MHz, хуткасць інтэрфейсу 19200, хуткасць паветра 19200, і пратакол MH празрысты рэжым перадачы для сувязі. Калі вам трэба змяніць празрысты пратакол перадачы PCC, ўсталяваць AT&F53 і ўсталюйце іншы адрасны код (S105). Праверце кіраўніцтва, каб наладзіць AT&FXX у іншых рэжымах.

Рэжым фіксаванай частаты 400M можна наладзіць непасрэдна з дапамогай праграмнага забеспячэння SDRCOM. Для інструкцый, калі ласка, звярніцеся да кіраўніцтва па эксплуатацыі VCAN1915.

2. 900Настройка рэжыму пераскоку частоты M:

Увядзіце наступную каманду, і падказка OK азначае правільна, і [УВОД] азначае вяртанне карэткі:

        а. Наладзіць як галоўную станцыю (зямлі):

• ATS128=1[УВОД]—————————Пераключыцеся на рэжым скачкападобнай змены частоты 900M
• AT&F1[УВОД]——————————-Змяніць на галоўную станцыю кропка-шматкропка
• ATS102=1[УВОД]————————–Усталюйце хуткасць інтэрфейсу (1 прадстаўляе 115200)
• ATS103=1[УВОД]—————————Усталюйце норму паветра (1 прадстаўляе 115200)
• ATS113=0[УВОД]—————————Адмяніць паўторную перадачу даных
• ATS104=XXXX[УВОД]———————-Усталюйце ідэнтыфікацыйны нумар
• ATS109=10[УВОД]—————–Усталюйце інтэрвал скачкападобнай змены частоты (10 уяўляе сабой 30 мс, ўсталяваць па меры неабходнасці, па змаўчанні 20 мс)
• AT&W[УВОД]——————————–захаваць
• ATA[УВОД]————————————Выхад

        б. Канфігурацыя кампанентных станцый (паветрана-дэсантны):

• ATS128=1[УВОД]—————————-Пераключыцеся на рэжым скачкападобнай змены частоты 900M
• AT&F2[УВОД]—————————–Пераключыцеся на падпарадкаванае злучэнне "кропка-шматкропка".
• ATS102=1[УВОД]—————————Усталюйце хуткасць інтэрфейсу (1 прадстаўляе 115200)
• AtS103=1[УВОД]—————————Усталюйце норму паветра (1 прадстаўляе 115200)
• ATS113=0[УВОД]—————————Адмяніць паўторную перадачу даных
• ATS104=XXXX[УВОД]———————-Усталюйце ідэнтыфікацыйны нумар
• ATS248=4[УВОД]—————————Усталюйце інтэрвал перападключэння
• AT&W[УВОД]——————————–захаваць
• ATA[УВОД]————————————Выхад

Калі ёсць некалькі падстанцый, розныя адрасныя коды (S105) трэба ўсталяваць. Пасля ўстаноўкі, дыяпазон частот 902-928MHz, хуткасць інтэрфейсу 115200, і хуткасць паветра ёсць 115200 для зносін.

3. 400Настройка рэжыму пераскоку частоты M

Увядзіце наступную каманду, і падказка OK азначае правільна, і [УВОД] азначае вяртанне карэткі:

        а. Наладзіць як галоўную станцыю (зямлі):

• ATS128=2[УВОД]—————————Пераключыцеся на рэжым скачкападобнай змены частоты 400M
• AT&F1[УВОД]——————————-Змяніць на галоўную станцыю кропка-шматкропка
• ATS102=1[УВОД]————————–Усталюйце хуткасць інтэрфейсу (1 прадстаўляе 115200)
• ATS103=1[УВОД]—————————Усталюйце норму паветра (1 прадстаўляе 115200)
• ATS113=0[УВОД]—————————Адмяніць паўторную перадачу даных
• ATS104=XXXX[УВОД]———————-Усталюйце ідэнтыфікацыйны нумар
• ATS109=10[УВОД]—————–Усталюйце інтэрвал скачкападобнай змены частоты (10 уяўляе сабой 30 мс, ўсталяваць па меры неабходнасці, па змаўчанні 20 мс)
• ATP0=[УВОД], націсніце, каб адкрыць файл у SSCOM, абярыце файл табліцы частот, і націсніце, каб адправіць файл
• АТФ1=[УВОД], націсніце, каб адкрыць файл у SSCOM, абярыце файл табліцы частот, і націсніце, каб адправіць файл
• AT&W[УВОД]——————————–захаваць
• ATA[УВОД]————————————Выхад

        б. Канфігурацыя кампанентных станцый (паветрана-дэсантны):

• ATS128=2[УВОД]—————————-Пераключыцеся на рэжым скачкападобнай змены частоты 400M
• AT&F2[УВОД]—————————–Пераключыцеся на падпарадкаванае злучэнне "кропка-шматкропка".
• ATS102=1[УВОД]—————————Усталюйце хуткасць інтэрфейсу (1 прадстаўляе 115200)
• AtS103=1[УВОД]—————————Усталюйце норму паветра (1 прадстаўляе 115200)
• ATS113=0[УВОД]—————————Адмяніць паўторную перадачу даных
• ATS104=XXXX[УВОД]———————-Усталюйце ідэнтыфікацыйны нумар
• ATS248=4[УВОД]—————————Усталюйце інтэрвал перападключэння
• ATP0=[УВОД], націсніце, каб адкрыць файл у SSCOM, абярыце файл табліцы частот, і націсніце, каб адправіць файл
• АТФ1=[УВОД], націсніце, каб адкрыць файл у SSCOM, абярыце файл табліцы частот, і націсніце, каб адправіць файл
• AT&W[УВОД]——————————–захаваць
• ATA[УВОД]————————————Выхад

Фармат файла табліцы частот - TXT, 50 частотныя кропкі, на аснове частоты пакрыцця антэны.

Калі ёсць некалькі падстанцый, розныя адрасныя коды (S105) трэба ўсталяваць. Пасля ўстаноўкі, дыяпазон частот 419-421MHz, хуткасць інтэрфейсу 115200, і хуткасць паветра ёсць 115200 для зносін.

4. 840Настройка рэжыму пераскоку частоты M:

Увядзіце наступную каманду, і падказка OK азначае правільна, і [УВОД] азначае вяртанне карэткі:

        а. Наладзіць як галоўную станцыю (зямлі)

• AT&F1[УВОД]——————————-Змяніць на галоўную станцыю кропка-шматкропка
• ATS102=1[УВОД]————————–Усталюйце хуткасць інтэрфейсу (1 прадстаўляе 115200)
• ATS103=1[УВОД]—————————Усталюйце норму паветра (1 прадстаўляе 115200)
• ATS113=0[УВОД]—————————Адмяніць паўторную перадачу даных
• ATS104=XXXX[УВОД]———————-Усталюйце ідэнтыфікацыйны нумар
• ATS109=10[УВОД]—————-Усталюйце інтэрвал скачкападобнай змены частоты (10 уяўляе сабой 30 мс, ўсталяваць па меры неабходнасці, па змаўчанні 20 мс)
• AT&W[УВОД]——————————–захаваць
• ATA[УВОД]————————————Выхад

        б. Наладзьце кампанентную станцыю (паветрана-дэсантны)

• AT&F2[УВОД]—————————–Пераключыцеся на падпарадкаванае злучэнне "кропка-шматкропка".
• ATS102=1[УВОД]—————————Усталюйце хуткасць інтэрфейсу (1 прадстаўляе 115200)
• AtS103=1[УВОД]—————————Усталюйце норму паветра (1 прадстаўляе 115200)
• ATS113=0[УВОД]—————————Адмяніць паўторную перадачу даных
• ATS104=XXXX[УВОД]———————-Усталюйце ідэнтыфікацыйны нумар
• ATS248=4[УВОД]—————————Усталюйце інтэрвал перападключэння
• AT&W[УВОД]——————————–захаваць
• ATA[УВОД]————————————Выхад

Калі ёсць некалькі падстанцый, розныя адрасныя коды (S105) трэба ўсталяваць. Пасля ўстаноўкі, дыяпазон частот 840-845MHz, хуткасць інтэрфейсу 115200, і хуткасць паветра ёсць 115200 для зносін. Параметры табліцы скачкападобнай змены частоты 840M такія ж, як і налады скачкі частоты 400M.

Нататка: 840M з'яўляецца асобнай версіяй праграмнага забеспячэння і не можа быць зменена на 400M і 900M са скачкападобнай частатой.

3. Іншы даведачны кантэнт

    1. Рэжым TDMA

Для дэталяў, звярніцеся да інструкцый па TDMA ў кіраўніцтве па эксплуатацыі VCAN1915. Калі вам трэба змяніць, дадаць наступную каманду. Добра азначае правільна, і [УВОД] азначае вяртанне карэткі. Прымаючы адзін да трох у якасці прыкладу, адрасны код раба 2, 3, 4:

        Галоўны вакзал:

• ATS244=1—————————————-Пераход у рэжым TDMA
• ATS251=1—————————————-Задаць канфігурацыю тайм-аўту
• ATT0=2————————————————–Рэдагаваць спіс падпарадкаваных станцый, пачынаючы са станцыі 2
• ATT1=3d

2. 900Мяжа частаты

    Пасля ўваходу ў рэжым канфігурацыі, вам трэба ўвесці наступную каманду, каб усталяваць абмежаванне дыяпазону частот:

    AT&H0

    Увайдзіце 1 і націсніце Enter

    Увайдзіце 902.400 і націсніце Enter, затым увядзіце 907.500 і націсніце Enter, і двойчы націсніце ESC, каб выйсці.

    SaveAT&W

    Вышэй гэта тое, што пры ўмове хуткасці паветра 340K, вы можаце абмежаваць частату ад 902.400 у 907.500. Вы таксама можаце абмежаваць частату з 922.800 у 927.600. Патрабуецца канал 400K. Прынамсі 51 каналы з 902.400 у 927.600 патрабуюцца. Калі хуткасць паветра 230K або ніжэй, Неабходны толькі адзін канал 280K, які можа абмежаваць частату ад 902.400 у 913.500, або частата ад 916.700 у 927.600. Калі трэба адмяніць абмежаванне, увайсці 000.000 у пачатку і ў канцы.

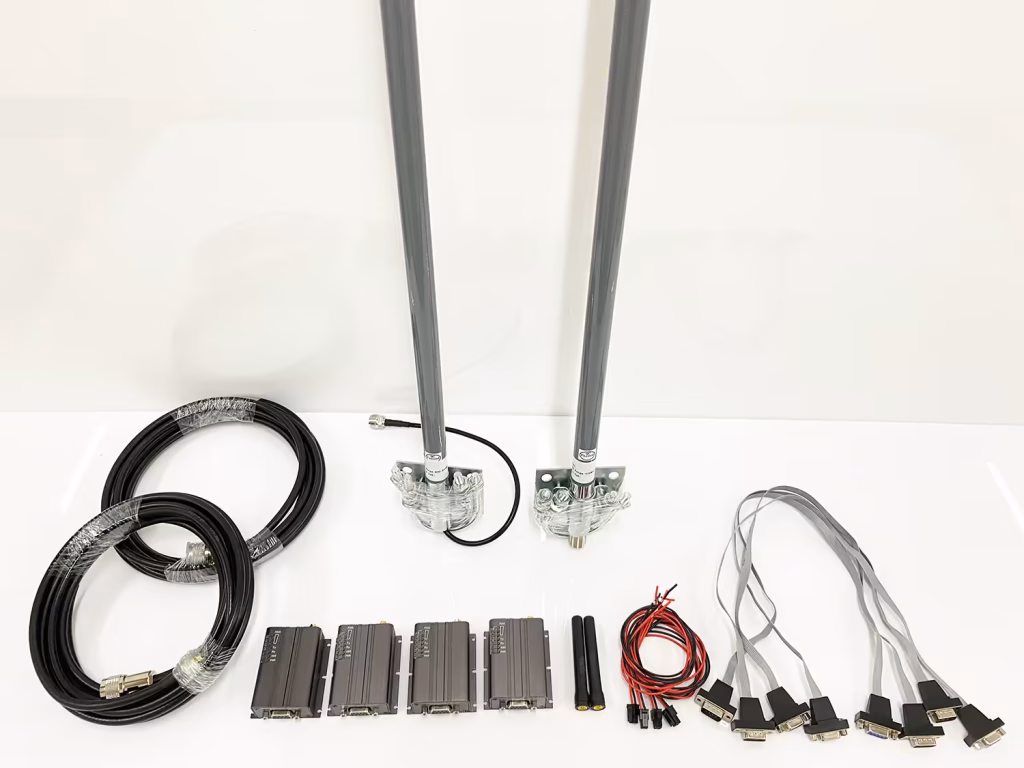

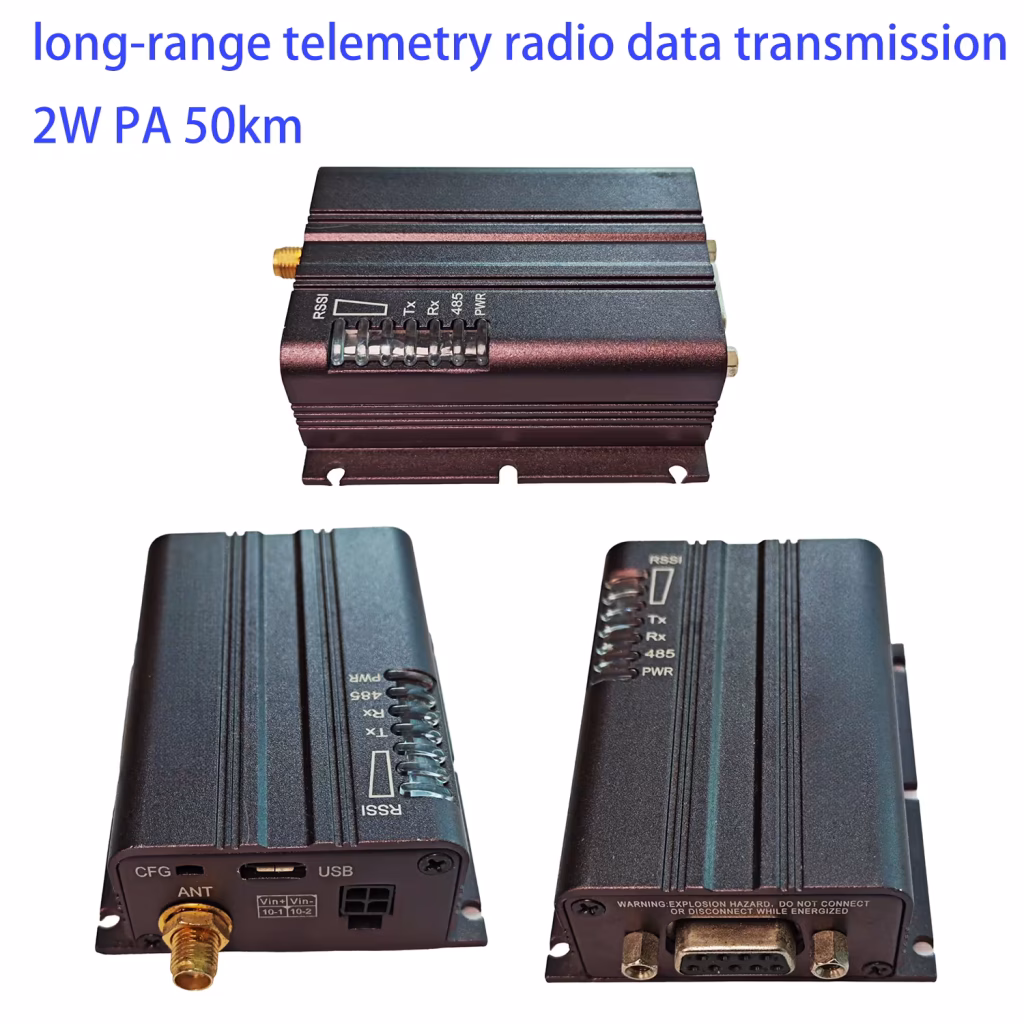

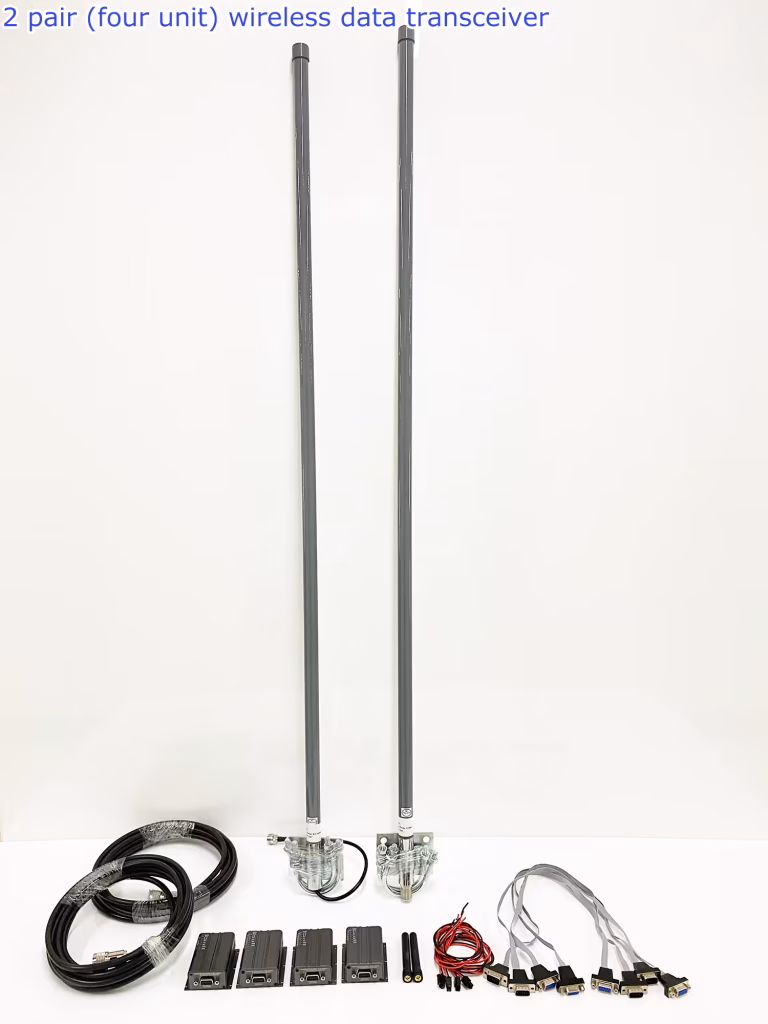

Прыведзеная вышэй інструкцыя па эксплуатацыі падыходзіць для двух ніжэйпрыведзеных мадэляў:
