Бесправадная сетка COFDM 175 Частыя пытанні аб перашкодах GPS відэасістэмы МГц

часта задаюць пытанні: 175 Відэасістэма МГц і перашкоды GPS на беспілотніках

Q1: Можа а 175 Відэасістэма МГц перашкаджае GPS майго беспілотніка?

ды, гэта магчыма. Дроны аб'ядноўваюць некалькі электронных сістэм у кампактную прастору, і моцныя радыёчастотныя сігналы ад такіх прылад, як a 175 Відэаперадатчык МГц часам можа паўплываць на адчувальны прыём GPS, калі ўстаноўка або экранаванне не аптымізаваны.

---

Q2: Як я магу праверыць, ці ўплывае мой GPS?

Вы можаце правесці просты тэст:

1. Паварот на ў 175 МГц відэасістэмы і назіраць прадукцыйнасць GPS: колькасць спадарожнікаў, сіла сігналу, і стабільнасць пазіцыянавання.
2. Паварот ад відэасістэмы і параўнайце прадукцыйнасць GPS.

Калі GPS працуе нармальна з выключанай відэасістэмай, але пагаршаецца, калі яна ўключана, верагодна ўмяшанне.

---

Q3: Што я магу зрабіць, каб паменшыць перашкоды?

Ёсць тры эфектыўных рашэння:

1. Паменшыце магутнасць перадатчыка

• Усталюйце 175 Мгц відэа перадатчык 1 W калі ён вышэй.
  • Як гэта зрабіць?

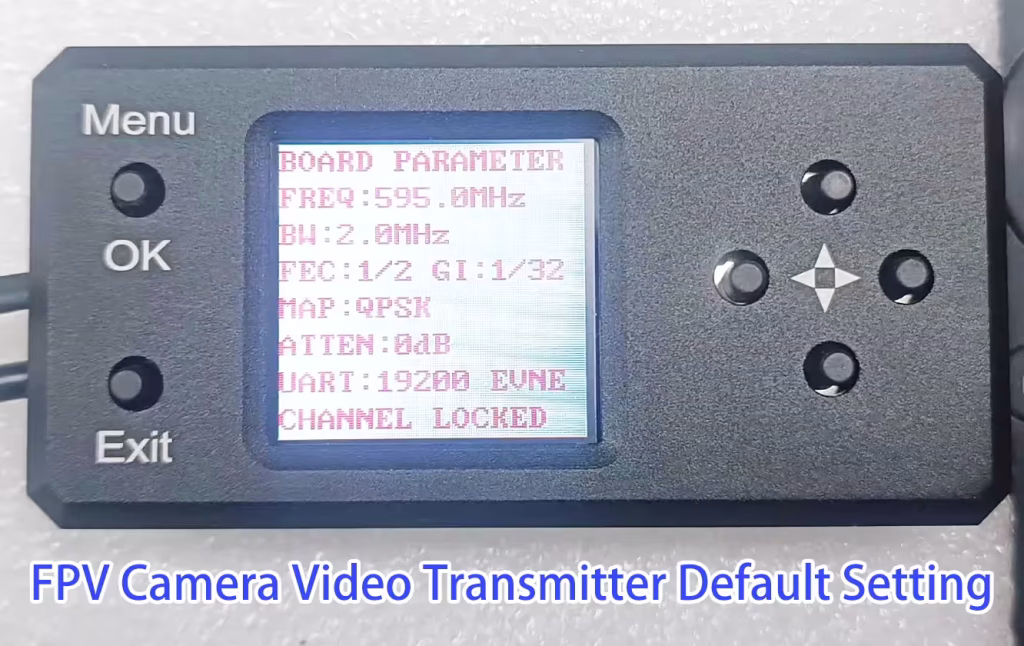

  • Як наладзіць магутнасць перадачы з дапамогай платы канфігурацыі параметраў перадатчыка?
  • Калі ласка, змяніце УВАГА (Згасанне) параметр у наладах перадатчыка. (гл. малюнак вышэй). Узроўні магутнасці адпавядаюць наступным значэнням згасання:
  • 0 дэцыбел ≈ 3-ватны ПА (максімальная магутнасць)
  • –2 дБ ≈ 2-ватны ПА
  • –4 дБ ≈ 1 ват PA
• Меншая магутнасць можа паменшыць перашкоды, захоўваючы дастатковы дыяпазон відэа.

2. Павялічце фізічную адлегласць паміж антэнамі

• Выкарыстоўвайце радыёчастотны падаўжальнік, каб размясціць антэну відэаперадатчыка далей ад антэны GPS.
• Рэкамендаваны макет:
  • GPS -антэна на топ беспілотніка для прыёму спадарожнікавых сігналаў.
  • Антэна відэаперадатчыка на дно, паказваючы на ​​зямлю.
• Корпус беспілотніка можа выступаць у якасці экрана для памяншэння перашкод.

3. Усталюйце паласавы фільтр

• Даданне паласавога фільтра на лініі радыёчастотнай антэны гарантуе толькі 175 МГц перадаецца.
• Гэта прыгнятае гармонікі або пабочныя выпраменьванні, якія могуць паўплываць на GPS.

---

Q4: Што мне рабіць далей?

Паспрабуйце гэтыя дзеянні па парадку: праверыць GPS з уключанай/выключанай відэасістэмай, паменшыць магутнасць, аптымізаваць размяшчэнне антэны, і разгледзім паласавы фільтр. Калі праблемы з GPS не знікнуць, могуць спатрэбіцца дадатковыя рэгуляванні або прафесійная радыёчастотная ізаляцыя.

часта задаюць пытанні: Воля а 175 Відэаперадатчык МГц стварае перашкоды для частот GPS праз гармонікі?

Q1: Якія частоты GPS?
Сучасныя грамадзянскія спадарожнікі GPS працуюць на наступных дыяпазонах:

• L1: 1575.42 МГц
• L2: 1227.60 МГц
• L5: 1176.45 МГц

Прыёмнікі GPS найбольш адчувальныя 1.2–1,6 Ггц.

---

Q2: Што такое другая гармоніка а 175 Мгц перадатчык?
Другая гармоніка сігналу ўдвая большая за яго частату:$${е}_{\text{2й}}максімальная\; магутнасць\; перадачы\; адрозніваецца2\times 175\text{ МГц}максімальная\; магутнасць\; перадачы\; адрозніваецца350\text{ МГц}$$f_\text{2й} максімальная магутнасць перадачы адрозніваецца 2 \разы 175\ \тэкст{МГц} максімальная магутнасць перадачы адрозніваецца 350\ \тэкст{МГц}f2nd​=2×175 МГц=350 МГц

Трэці гармонік бы:$${е}_{\text{3rd}}максімальная\; магутнасць\; перадачы\; адрозніваецца3\times 175\text{ МГц}максімальная\; магутнасць\; перадачы\; адрозніваецца525\text{ МГц}$$f_\text{3rd} максімальная магутнасць перадачы адрозніваецца 3 \разы 175\ \тэкст{МГц} максімальная магутнасць перадачы адрозніваецца 525\ \тэкст{МГц}f3rd​=3×175 МГц=525 МГц

---

Q3: Ці можа гэтая гармоніка перашкаджаць GPS?

• Другі гармонік ст 350 МГц і трэцяй гармонікі ст 525 МГц з'яўляюцца значна ніжэй частот GPS (1.2–1,6 Ггц).
• Прамыя перашкоды ад другой гармонікі вельмі малаверагодна.

---

Q4: Ці можа быць ускоснае ўмяшанне?
ды, але толькі пры асаблівых абставінах:

1. Калі GPS-прыёмнік або антэна мае моцныя нелінейныя кампаненты (напр., няякасныя ўзмацняльнікі), магутныя сігналы могуць ствараць інтэрмадуляцыйныя прадукты, якія трапляюць у дыяпазоны GPS.
2. Дрэннае экранаванне або неадэкватная ўваходная фільтрацыя ў GPS-прыёмніку тэарэтычна можа дазволіць некаторую энергію ад гармонік, але гэта рэдкасць.

---

Q5: Сціслы пераказ

• А 175 Відэаперадатчык МГц не будзе непасрэдна перашкаджаць GPS праз другую гармоніку.
• Любыя назіраныя перашкоды GPS больш верагодныя з-за нелінейнасці прымача, дрэнная экраніроўка, або інтэрмадуляцыйныя эфекты, а не гармонікі перадатчыка.
