ISDB-T Модулятор Кодер

Зміст
ISDB-T Модулятор Кодер
Загальний опис
Кодер & модулятор розроблений на основі споживчої електроніки, яка дозволяє вводити аудіо/відео сигнали в телевізійні роздачі з додатками для домашніх розваг, контроль нагляду, готель Digital Signage, магазини тощо.
Це універсальний пристрій, який інтегрує кодування MPEG-4 AVC/H.264 і модулює для перетворення аудіо/відеосигналів у ISDBT/DVB-T RF-вихід.
Джерелом сигналу може бути приставка STB, супутниковий приймач, камери та антени замкнутого телебачення тощо. Його вихідний сигнал повинен прийматися телевізорами ISDBT/DVB-T або STB тощо.

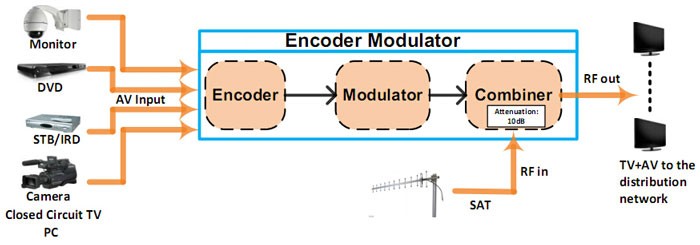

Підключення до системи

Технічні характеристики
| Розділ кодування HDMI | ||||||
| відео | кодування | H.264 MP-L 3.0/3.1/4.0 | ||||
| інтерфейс | HDMI*1 | |||||
| вхід | вихід | |||||
| дозвіл | 480-59.94/60р | 480-60р | ||||
| 480-59.94/60Я | 480-30р | |||||
| 576-50Я | 576-25р | |||||
| 720-50/59.94/60р | 720-50/59.94/60р | |||||
| 1080-50Я | 1080-25р | |||||
| 1080-59.94/60Я | 1080-30р | |||||
| 1080-59.94/60р | 1080-30р | |||||
| Співвідношення сторін | 16:9, 4:3 | |||||
| Бітрейт | 1.000~18 000 Мбіт/с | |||||
| аудіо | кодування | Рівень MPEGI 2 | ||||
| частота дискретизації | 48KHz | |||||
| Бітрейт | 64, 96,128, 192, 256, 320кбіт / с | |||||
| Розділ кодування CVBS | ||||||
| відео | кодування | H.264 MP-L 3.0 | ||||
| інтерфейс | CVBS * 1 (RCA) | |||||
| дозвіл | вхід | вихід | ||||
| 480-60р | 480-60р | |||||
| 480-60Я | 480-30р | |||||
| 576-50р | 576-50р | |||||
| 576-50Я | 576-25р | |||||
| Співвідношення сторін | 4:03 | |||||
| Бітрейт | 1.000~18 000 Мбіт/с | |||||
| аудіо | кодування | Рівень MPEGI 2 | ||||
| інтерфейс | Аналоговий стерео/моно (Незбалансований RCA) | |||||
| частота дискретизації | 48KHz | |||||
| Бітрейт | 64, 96,128, 192, 256, 320кбіт / с | |||||
| Секція модулятора ISDB-T | ||||||
| стандарт | ARIB STD-B31 | |||||
| ширина смуги | 6M | |||||
| сузір'я | QPSK, 16QAM, 64QAM | |||||
| расфільтровкі | 1/32, 1/16, 1/8, 1/4 | |||||
| Режим передачі | 2До, 4До, 8До | |||||
| MORE | ≥30 дБ | |||||
| РЧ частота | 150~950 МГц, 0.1Крок МГц | |||||
| РЧ вихідний рівень | -47~ 0 дБм (60~107 дбмкВ), 1дб крок | |||||
| Секція модулятора DVB-T | ||||||
| стандарт | DVB-T COFDM | |||||
| ширина смуги | 6M, 7M, 8M | |||||
| сузір'я | QPSK, 16QAM, 64QAM | |||||
| Швидкість коду | 1/2, 2/3, 3/4, 5/6, 7/8 | |||||
| расфільтровкі | 1/32, 1/16, 1/8, 1/4 | |||||
| Режим передачі: | 2До, 8До | |||||
| MORE | ≥31 дБ | |||||
| РЧ частота | 150~ 950 МГц,0. 1КГц крок | |||||
| РЧ вихідний рівень | -47~ 0 дБм (60~107 дбмкВ), 1дб крок | |||||
| система | ||||||
| РЧ-мікс в АТТ | 10 децибел | |||||
| Управління | Локальний РК + кнопки керування | |||||
| Мова | англійська | |||||
| апгрейд | USB | |||||
| загальний | ||||||
| джерело живлення | DC 12V | |||||
| розміри | 183*110*50мм | |||||
| вага | < 1кг | |||||
