Q1: Як я можу підключити вашу телевізійну коробку до головного блоку, тоді він може керувати на сенсорному екрані, Не за пультом дистанційного керування?
A: Наша телевізійна коробка Підтримує ІЧ -протокол та управління на сенсорному екрані головного блоку. Будь ласка, перевірте нижче технологічний файл, або покажіть це своєму інженеру фабрики головного блоку, Хто може допомогти вам виконати цю функцію.
Або будь ласка, надішліть нам головний пристрій, Ми підключимо кабель, щоб здійснити цю функцію для вас. Нам потрібен ваш головний пристрій для тестування та для того, щоб ці два різні заводські пристрої могли добре працювати разом.
ІЧ -інтерфейс додаткової програми для модуля DTV та UART для модуля DTV
Цей документ розроблений як інтерфейс додаткової програми IR та UART для програм управління меню DTV модуля.

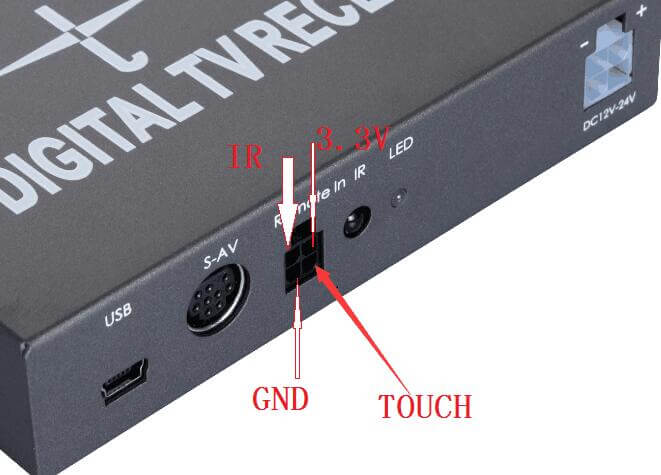

Дистанційний (І) управління інтерфейсом
Пульт дистанційного керування
Спеціальний код 0x807f
ПОТУЖНІСТЬ (0x14)
Телевізор/радіо (0x46)
пошук (0x18)
Приглушений (0x57)
1(0x09) 2(0x1d) 3(0x1f) 4(0x19) 5(0x1b) 6(0x11) 7(0x17) 8(0x12)9(0x59)0(0x55)
Згадувати(0x50)
Інформація(0x41)
Суб(0x08)
Любити(0x03)
Up/ch_up(0x05)
ЕПП(0x0d)
TXT(0x4a)
Лівий/вол-(0x07
Добре/Список(0x40)
Правий/т.+(0x02)
АУДІО(0x15)
МЕНЮ(0x47)
Вниз/ch_down(0x0f)
ВИХІД(0x48)
Червоний(0x0a)
Зелений(0x1e)
Жовтий(0x0e)
Блакитний(0x1a)
Додайте ключ функції:
Vol_UP : 0x06
Vol_down: 0x5e
//Ch_up: 0X92
//Ch_down: 0x93
//Page_up: 0x97
//Page_down: 0x98
Функція Короткий опис:
меню: Меню або меню виходу
ВИХІД: Меню виходу або функція виходу
Up/ch_up: Направити або вгору
Вниз/ch_down: Каналізувати вниз або вниз
Лівий/вол-: Об'єм вниз або лівий
Правий/т.+: Обсяг вгору або праворуч
Добре/Список: Меню ОК або список каналів
пошук: Автоматичне сканування
Суб: Підзаголовок або CC(Близький підпис) Увімкнення/вимкнення
Приглушений: Увімкнути/вимкнути
аудіо: зліва(Головна)/право(Суб)/стерео (Головний+sub)/Вибір мови
ЕПП: функція EPG
Інформація: Інформація каналу
0~9: Номер ключ для LCN
Згадувати: Перегляньте останній канал (резерв)
Любити: Фаворити список (резерв)
Vol_UP: Обсяг
Vol_down: Обсяг
Ch_up: Направляти
Ch_down: Каналізувати
Червоний: Допоміжна функція (резерв)
Зелений: Допоміжна функція (резерв)
Жовтий: Допоміжна функція (резерв)
Блакитний: Допоміжна функція (резерв)
ПОТУЖНІСТЬ: Ввімкнути або вимкнути живлення
Інтерфейс Uart Pane No Touch
швидкість:115200 bps. (для публічної версії)
Формат даних:1 Почати біт
8 Біт даних
1 Стоп-біт
Немає введення клавіш сенсорної панелі. Наступним буде 1-байтовий командний код.
Формат даних: 0x01+0x88+0x00+0x01+(Один байт)+0x03+0x00+0x00
Деталі даних: command = ключовий код.
КЛЮЧОВИЙ ІМЕННЯ КОМСУВАННЯ
Numeric_0 0x00
Numeric_1 0x01
Numeric_2 0x02
Numeric_3 0x03
Numeric_4 0x04
Numeric_5 0x05
Numeric_6 0x06
Numeric_7 0x07
Numeric_8 0x08
Numeric_9 0x09
Потужність 0x0a
Ніг 0x0b
Muti_up 0x0c
Muti_down 0x0d
Muti_left 0x0e
Muti_right 0x0f
Виберіть 0x10
Меню 0x17
Вихід 0x18
Zoom 0x19
Нагадаємо 0x1a
Червоний 0xlb
Зелений 0xlc
Жовтий 0x1d
Синій 0x1e
Список 0x1f
Fav 0x20
EPG 0x21
Аудіо 0x22
Підзаголовок 0x24
Channel_list 0x2e
Том_мінус 0x30
Vume_plus 0x31
Сканування 0x33
Зліва 0x34
Право 0x35
Вгору 0x36
Вниз 0x37
Channel_plus 0x38
Channel_minus 0x39
Інтерфейс UART для координат x/y (Для інтерфейсу сенсорної панелі)
Розташування сенсорної панелі(X-і) вхід. Наступним буде командний код.
Формат даних:
0x01+0x88+0x02+0x02+byte1+byte2+0x03+0x00+0x00
Деталі даних :
Byte1 = дотик x;
Byte2 = дотик розташування y;
Примітка:
Діапазон координат на повному екрані дорівнює 0 ~ 255; Екран лівого верхнього кута
Координата є (0,0).
ІЧ -інтерфейс для координат x/y
(Для формату інтерфейсу та сенсорної панелі та NEC)
Спеціальний код :0XAA55;
Код даних: Високий 8 шматочки x координат, Низька 8 шматочки y координат.
Примітка:
Діапазон координат на повному екрані дорівнює 0 ~ 255; Екран лівого верхнього кута координата (0,0).
Це телевізійна коробка ATSC для головного блоку дотику IR протокол, Якщо вам потрібна більше технологічної підтримки від нас, будь ласка, зв'яжіться з нами.
