Detaylı Ürün Açıklaması

Modülasyon:COFDMSıklık:300-800MHz(seçenek), 12G/2.4G/5.8GHz(özelleştirilmiş)
RF Çıkış Gücü:2-5Watt (ayarlanabilir)Gerilim:DC12V
Bant genişliği:1.25/2.5/6/7/8MHz(isteğe bağlı)NLOS Distance:1-3km
Boyut:140*85*50mmAğırlık:800g (net ağırlığı)

300Mhz – 900Mhz COFDM Video Transmitter For Broadcasting Video Audio Transmission

giriiş:

This is an exclusive design COFDM transmitter and receiver. Düşük güç karakterine sahiptir, a small dimension on the transmitter, ve bunu daha sezgisel ve doğal hale getirmek için daha yeterli değerlendirmeler sağlıyoruz. Use H.264 coding format and COFDM (kodlanmış ortogonal frekans bölmeli çoğullama) ile modülasyon 4 kanal alıcısı, Devrimde yüksek kalitede görüntü sağlayın 720*576, short latency.

This special designed system is for UAV long range distance transmission, canlı yayın video ses iletimi için diğer alanlarda da kullanımı popülerdir.

Özellikler:

  • 2-5Watt RF gücü ayarlanabilir;
  • 2300mA pil ile dahili;
  • More intuitive and natural with a coulobmeter;
  • Kullanıcılar arasında popüler, ve herhangi bir AV projesine uygulandı.

Teknik Özellikler:

Verici parametreleri:

 Sıklık300-800MHz(ayarlanabilir),1.2G/2.4G/5.8GHz(özelleştirilmiş)
 RF output Power2-5Watt(ayarlanabilir)
 GerilimDC12V
 ModülasyonCOFDM
 takımyıldızQPSK,16QAM,64QAM(isteğe bağlı),
QPSK/16QAM/64QAM @ 6/7/8MHz
 Bant genişliği1.25/2.5/6/7/8MHz(isteğe bağlı)
 Aktarım hızı2/4/6/8Mb/sn(isteğe bağlı)
 FEC1/2,2/3,3/4,5/6,7/8(isteğe bağlı)
 Guard Aralığı1/32,1/16,1/8,1/4 (isteğe bağlı)
 Video girişi1 hat PAL/NTSC analog video
 Ses GirişiAnalog stereo sol ve sağ kanallar
 Video SıkıştırmaH.264
 Veri şifrelemeAES 265 bit / ALLTECH Temel karıştırma
 Düzlük ≤2dB(tam frekans aralığında) , ≤0,5dB (8MHz dahilinde)
 Taşıyıcı 2K,8K
 Video Sinyali 1Vp-p@75Ω,NTSC/PAL uyarlanabilir
 çözüm 720×576(PAL) , 720×480(NTSC)
 RF Arayüzü N(F)
 Video Formatı PAL/NTSC(kendi kendine adaptasyon)
 AV Arayüzü BNC
 Kutu Malzemesi Alüminyum alaşımı, su geçirmez
 Dahili pil 2300mA, 3saat
 Çalışma ortamı -30~70°
 Mesafe 1-3km NLOS; 100km LOS from air to ground
 Boyut 180*100*60mm
 Ağırlık 1444g(net ağırlığı)

Alıcı parametreleri:

Sıklık300-800MHz(ayarlanabilir),1.2G/2.4G/5.8GHz(özelleştirilmiş)
Hafıza 60G,, 148 saatlik kayıt
LCD monitör7inch or 9.5 inç
alma hassasiyeti< -105dBm
RF ArayüzüN(F)
ModülasyonCOFDM
Güç kaynağıAC220V
Bant genişliği2/2.5/4/8MHz(ayarlanabilir)
takımyıldızQPSK,16QAM,64QAM(isteğe bağlı),
QPSK/16QAM/64QAM @ 6/7/8MHz
FEC1/2,2/3,3/4,5/6,7/8(isteğe bağlı)
Guard Aralığı1/32,1/16,1/8,1/4 (isteğe bağlı)
Video çıkışı1 hat PAL/NTSC analog video
Devrim720×576(PAL) , 720×480(NTSC)
Yatay çizgiler625 veya 525 Astar
Ses ÇıkışıAnalog stereo sol ve sağ kanallar
Veri şifrelemeAES 265 bit / ALLTECH Temel karıştırma
GerilimAC220V±20V, DC14V~DC16V
Çalışma ortamı-30~70°
Boyut370*490*220mm
Weiht18kilogram

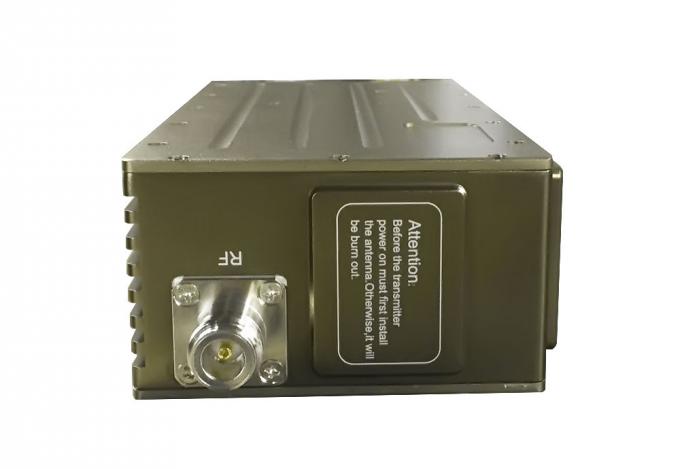

COFDM Video Transmitter
COFDM video verici

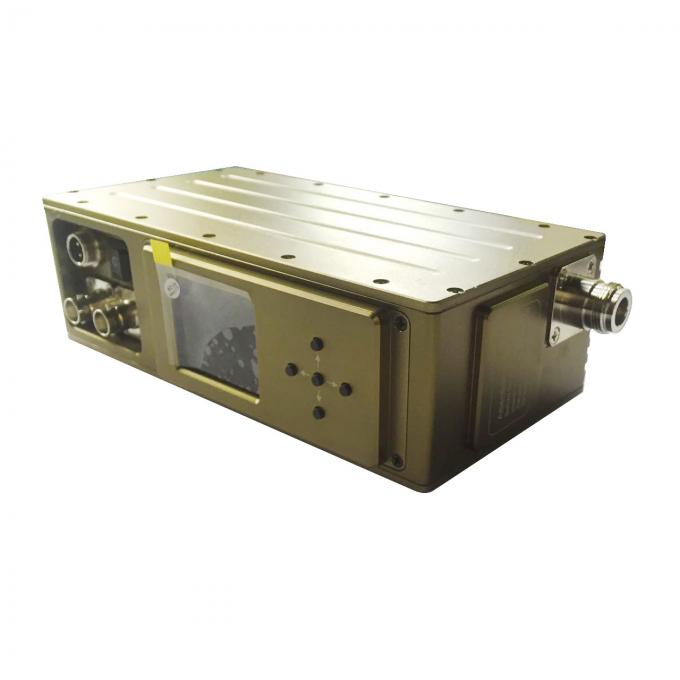

COFDM Video Transmitter
COFDM video verici

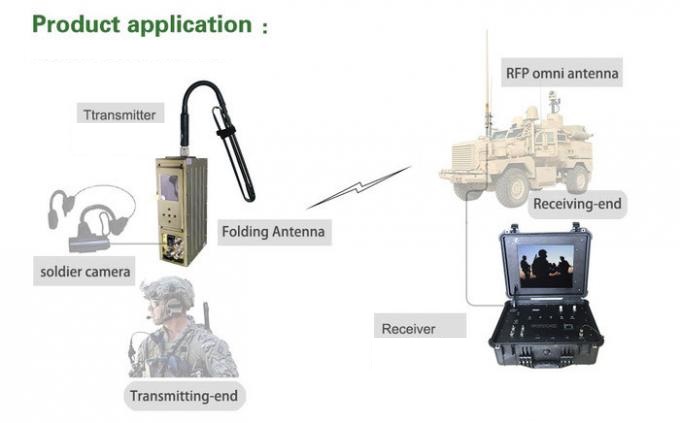

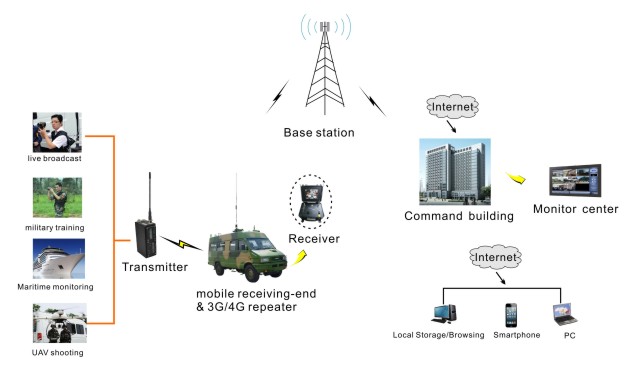

Installation Diagram:

COFDM Video Transmitter
COFDM video verici
COFDM Video Transmitter 16
