10Video ve veri için W tam çift yönlü kablosuz alıcı-verici Bağlantısı

• 10Video ve veri için W tam çift yönlü kablosuz alıcı-verici Bağlantısı

   — Video ve veri bağlantısı için TDD OFDM tam çift yönlü kablosuz alıcı-verici
    — 30Mbps'ye kadar Iperf Verimi @20MHz kanal
    — Supports Point-to-Point and Point-to-Multipoint Networks
    — Interface through web browser or control uart
    — 2 Ethernet ve 3 channel RS232 data link
    — Audio in/out supported by inside Audio codec
    — Long distance wireless transceiver with 10W RF power

SDL550 was designed for video and data wireless transmission with two way wireless data link. This OFDM radio device works at 800MHz or 1.4GHz bands, frekans atlamalı teknoloji ile (Bu model, iki yönlü kablosuz veri bağlantısı ile video ve veri kablosuz iletimi için tasarlanmıştır.) to make sure better stability signal communication.

Özellikler:

• TDD OFDM modülasyonu
• Supports 806~826HMz band or 1428~1448MHz band
• Her bantta FHSS'yi destekler
• 1.4/3/5/10/20MHz band widths
• Maksimum 30Mbps@20MHz çıkış
• RF iletim gücü: 10W
• takımyıldız: QPSK, 16QAM, 64QAM, kendi kendine adaptasyon
• Hassasiyet: -108dBm(1Mb/sn)
• IP veri iletimini destekler(2 Ethernet bağlantı noktası)
• Seri veri iletimini destekler(3 kanal, RS232)
• 1~15km(yerden yere), 30~150km(İHA'dan yere, optional distance grade)
• Yönetim için Web kullanıcı arayüzü veya kontrol uart
• AES128 şifreleme
• Yukarı bağlantı ve aşağı bağlantı akış kontrolü
• Ağ modu: Noktadan Noktaya, Noktadan Çoklu Noktaya, Röle, ve Örgü(belirtmek)
• Hareket Hızı: En az 120 km/saat hızı destekler
• Kompakt boyut ve hafiflik
• Sağlam alüminyum alaşımlı gövde
• Güç girişi: 24~30V
• Güç tüketimi<40W(RF Power 10W)
• boyutlar: 124*67.8*28.5mm
• Ağırlık: 252g

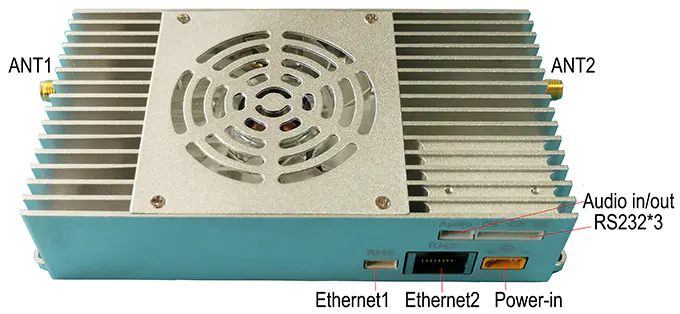

G/Ç

G/Ç	Tanım
Ethernet1	4PIN ZH1.5mm konnektör, bridged with Ethernet2
Ethernet2	RJ45 konektörü, bridged with Ethernet1
RS232*3	9PIN ZH1.5mm konnektör, 3 kanal RS232 uart
Ses girişi/çıkışı	4PIN ZH1.5mm konnektör, ses girişi ve ses çıkışı bağlantı noktası
Power-in	XT30PW-M konektörü
ANT1	Tx/Rx Anten bağlantı noktası, SMA dişi
ANT2	Rx Anten bağlantı noktası, SMA dişi

Wireless networking with SDL550

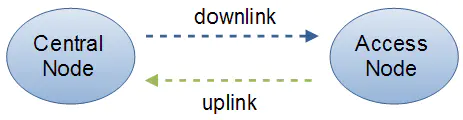

SDL550 supports two operating modes: Erişim Düğümü veya Merkezi Düğüm. It can be managed through web UI or Control uart. SDL550 supports features of maximum 16 Merkezi Düğüme bağlı Erişim Düğümleri. All of the Nodes are in a same wireless LAN and share the whole transmission bandwidth (maksimum 30Mbps@20MHz çıkış). Data from Central Node to Access Node, downlink diyoruz, and data from Access Node to Central Node, uplink diyoruz. Uplink and downlink stream ratio can be controlled through web UI or Control uart. When using SDL550 for Point-to-Point transmitting, Yukarı bağlantı ve aşağı bağlantı tüm iletim bant genişliğini paylaşır (maksimum 30Mbps@20MHz çıkış) fazla. SDL550 supports networking mode: Point -to-Point, Noktadan Çoklu Noktaya, Röle, ve Örgü (specify mesh version when order).

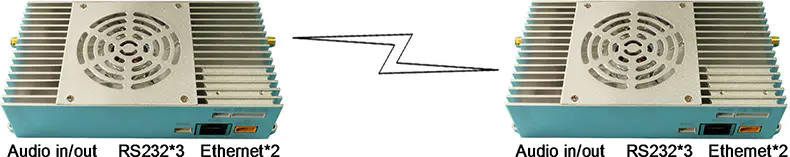

Noktadan Noktaya iletim

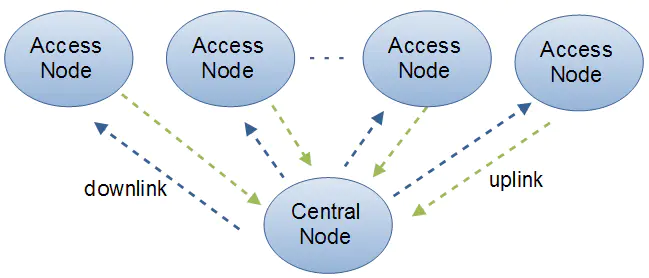

Noktadan Çok Noktaya iletim

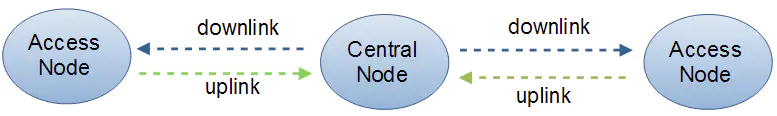

Röle iletimi

Örgü aktarımı (Belirt)
