- COFDM รับอินพุตสตรีมวิดีโอแบบไร้สาย，H.264 ถอดรหัส，HDMI、ของ、สตรีมวิดีโอเอาท์พุต USB/Ethernet ในเวลาเดียวกัน
- บอร์ดถอดรหัสภาพและเสียง H.264 ความหน่วงแฝงต่ำ เล่น HD，รองรับการถอดรหัสแบบเรียลไทม์สูงสุด 1080P@60
- สตรีมวิดีโออินพุตอีเทอร์เน็ต，H.264 ถอดรหัสเอาต์พุต HDMI และ AV
- สามารถจัดเก็บสตรีมวิดีโอที่ได้รับ，บันทึกไฟล์ด้วยข้อมูลเวลา(ด้วยฟังก์ชัน RTC)
- ขนาดเล็ก 80.4 * 50.8 มิลลิเมตร，การรวมที่ใช้งานง่าย
คำอธิบายฟังก์ชัน：
- บอร์ด SHD4 ตระหนักถึงฟังก์ชั่นการบีบอัดและการเล่นวิดีโอ H.264，รองรับสูงสุดสำหรับการถอดรหัสและเล่น 1080P@60fps，เข้ากันได้กับความละเอียดอื่น ๆ ย้อนหลัง、การเล่นถอดรหัสอัตราเฟรม。บอร์ดถอดรหัส SHD4 พร้อมบอร์ดเข้ารหัส H264(เช่น SUE1)และการใช้โมดูลการส่งและรับ COFDM สามารถรับรู้ฟังก์ชั่นการส่งภาพไร้สายดิจิตอลความละเอียดสูงที่มีความหน่วงแฝงต่ำ，ในการทดสอบจริงที่ 720P@60 ความล่าช้าของวิดีโออาจอยู่ที่ประมาณ 60ms，1080ที่ P@60 ความล่าช้าของวิดีโออาจสูงถึงประมาณ 130 มิลลิวินาที。การหน่วงเวลาหมายถึงการหน่วงเวลาจากอินพุตวิดีโอ HDMI ของเครื่องส่งสัญญาณไปยังเอาต์พุตวิดีโอ HDMI ของเครื่องรับ，ไม่รวมเวลาแฝงของกล้องหน้าเครื่องส่งสัญญาณ(เราวัดค่าการหน่วงเวลาของกล้อง SLR บางยี่ห้อได้ประมาณ 70 มิลลิวินาที、ความล่าช้าของกล้องกีฬายี่ห้อดังคือประมาณ 130 มิลลิวินาที)；
- รองรับฟังก์ชั่นถอดรหัส AES(จับคู่กับการเข้ารหัสเครื่องส่งสัญญาณ，สามารถตั้งรหัสผ่านได้ผ่านแผงการกำหนดค่า)；

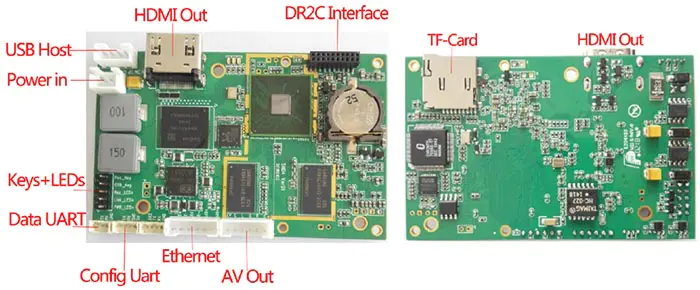

- อินเทอร์เฟซเอาต์พุตเสียงและวิดีโอ：
- เอาต์พุตเสียงและวิดีโอพอร์ต HDMI-A(HDMI ออก)
- เอาต์พุตเสียงและวิดีโอ AV(6พอร์ต PIN)
- เอาต์พุตอินเทอร์เฟซโฮสต์ USB ไปยังโทรศัพท์มือถือหรือแท็บเล็ต
- เอาต์พุตพอร์ตอีเทอร์เน็ต
- อินเทอร์เฟซโฮสต์ USB：
- ดิสก์ U ภายนอก/ที่เก็บข้อมูลฮาร์ดดิสก์มือถือ
- สตรีมวิดีโอไปยังโทรศัพท์/แท็บเล็ต，รับรู้การแสดงผลวิดีโอ HDMI และการแสดงวิดีโอบนโทรศัพท์มือถือพร้อมกัน
- พอร์ตอนุกรมการกำหนดค่าพารามิเตอร์(Config UART)：สามารถเชื่อมต่อกับพีซีหรือแผงควบคุมพารามิเตอร์สำหรับการกำหนดค่าพารามิเตอร์，นอกจากนี้ยังสามารถเชื่อมต่อกับคอมพิวเตอร์โฮสต์เครื่องอื่นเพื่อกำหนดค่าพารามิเตอร์(เช่น รีโมทคอนโทรลของโดรน)。กำหนดค่า UART เป็นระดับ TTL 3.3v；
- พอร์ตอนุกรมการส่งข้อมูลโปร่งใส(UART ข้อมูล)，ระดับ TTL 3.3V；
- อินเทอร์เฟซการ์ด TF(สำหรับการอัพเกรดซอฟต์แวร์และการบำรุงรักษา、การจัดเก็บวิดีโอ ฯลฯ)；
- อินเทอร์เฟซการเชื่อมต่อของโมดูลรับ COFDM แบบเสาอากาศคู่ DR2C；
- ปุ่ม + ไฟ LED：สามารถนำออกมาเป็นไฟแสดงสถานะได้、ตัวบ่งชี้การรับสัญญาณ RF、ไฟบันทึก、ปุ่มเปิด/ปิด OSD、บันทึกปุ่มเปิด/ปิด；
- พอร์ตอีเธอร์เน็ต：อินเทอร์เฟซอินพุตหรือเอาต์พุตวิดีโอ；
- พลังงานในอินเทอร์เฟซ：รองรับอินพุตไฟ 9 ~ 30V；
- ขนาด 80.4 x 50.8 มิลลิเมตร(ไม่รวมถึงขนาดของอุปกรณ์อินเทอร์เฟซและขั้วต่อที่ยื่นออกมาจากขอบบอร์ด)。
แอปพลิเคชั่นบอร์ดถอดรหัส SHD4：

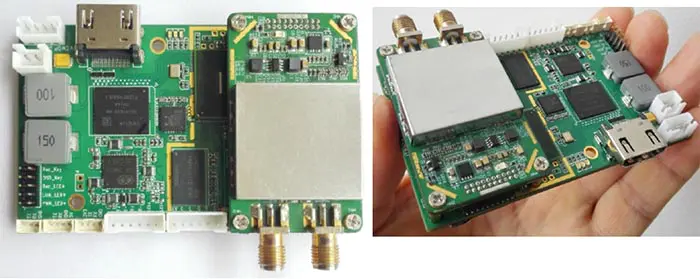

1)การประกอบบอร์ด SHD4 DR2C เสาอากาศคู่ COFDM รับโมดูลการสาธิต，สร้างฟังก์ชันรับและถอดรหัส COFDM ที่สมบูรณ์。：
2)อินเทอร์เฟซ Config UART ของบอร์ด SHD4 สามารถเชื่อมต่อกับแผงควบคุมแบบอนุกรมภายนอกได้，ทำการตั้งค่าพารามิเตอร์การทำงาน，เช่นแถบความถี่การทำงาน、แบนด์วิธไร้สาย、รับรหัสผ่าน、การตั้งเวลาของระบบ เป็นต้น。รูปภาพด้านล่างเป็นแผนผังของแผงควบคุมพอร์ตอนุกรม SconA ที่เชื่อมต่อกับบอร์ด SHD4 ผ่านสายเคเบิล 4PIN，ขับเคลื่อนโดยบอร์ด SHD4。
3)บอร์ดถอดรหัส SHD4 ยังสามารถป้อนสตรีมวิดีโอ H.264 ผ่านพอร์ตเครือข่ายเพื่อถอดรหัสและเล่นเอาต์พุต，ซอฟต์แวร์สามารถตั้งโปรแกรมเวอร์ชันเฟิร์มแวร์ที่สอดคล้องกันตามความต้องการของผู้ใช้。
4)บอร์ด SHD4 สามารถส่งสตรีมวิดีโอไร้สาย COFDM ที่ DR2C ได้รับไปยังพีซีหรืออุปกรณ์ NVR ผ่านพอร์ตเครือข่าย，ถอดรหัสและเล่น。
5)บอร์ด SHD4 สามารถรับข้อมูลการซ้อนทับ OSD ผ่านอินเทอร์เฟซ Data UART(เป็นไปตาม "โปรโตคอล OSD Overlay")，และวางซ้อนและแสดงข้อมูลซ้อนทับ OSD ที่ได้รับบนหน้าจอวิดีโอในรูปแบบข้อความ。
