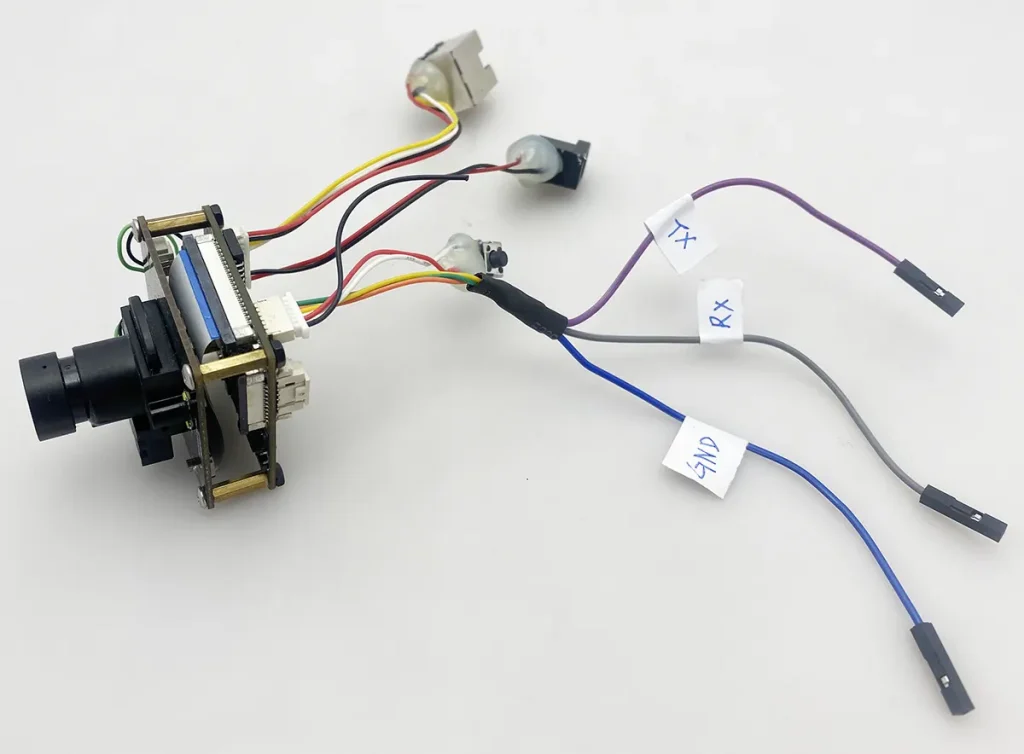

Rockchip RV1126 + Sony IMX415 เป็นกล้อง UVC

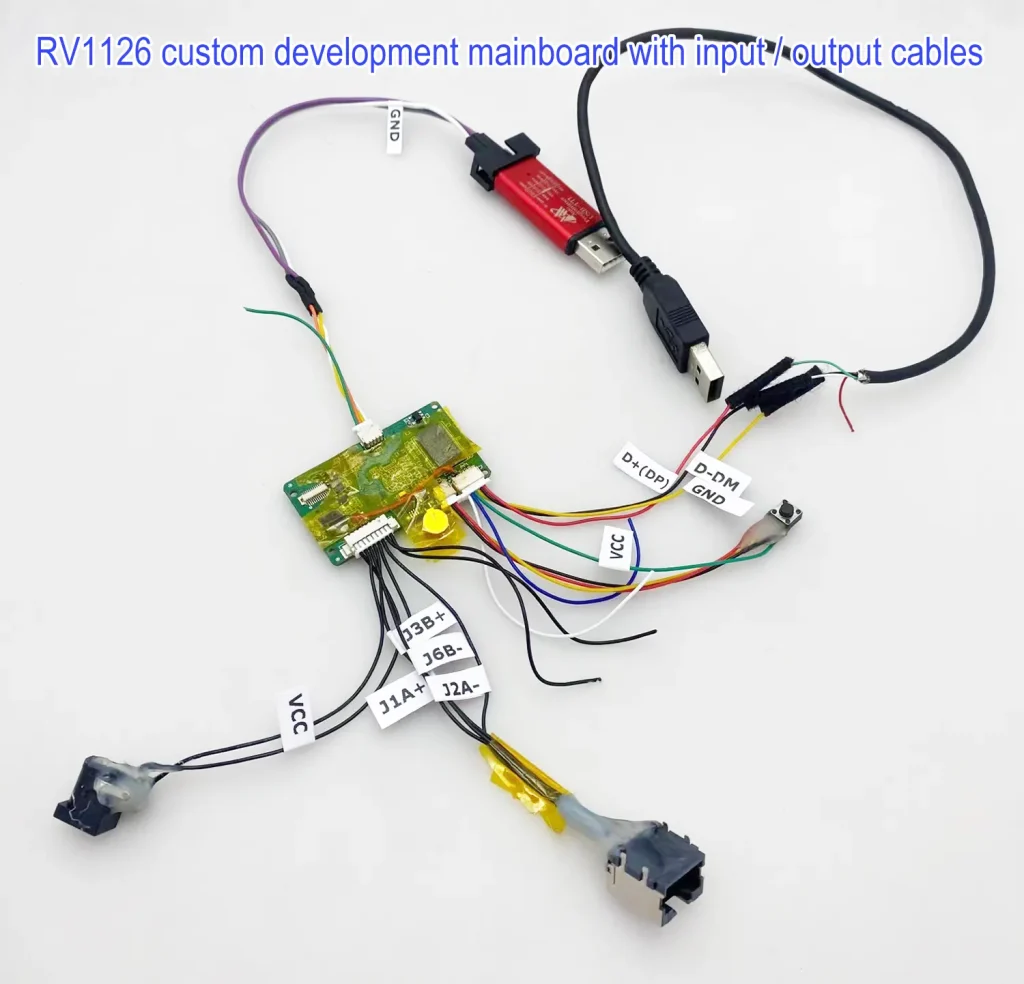

นี่คือโมดูลการพัฒนาแบบกำหนดเอง RV1126 และกล้อง Sony IMX415. ส่งสัญญาณวิดีโอไปยังคอมพิวเตอร์ผ่านอินเทอร์เฟซ USB. จากนั้นคุณสามารถใช้ Microsoft Windows’ มี APP Camera ของตัวเองเพื่อเล่น, แอพพลิเคชั่นสำหรับถ่ายภาพ. คุณยังสามารถใช้ซอฟต์แวร์ AMCap อื่นเพื่อเล่นได้. เหล่านี้ล้วนเหมือนกันหมด. ลูกค้าให้รายการฟังก์ชันการพัฒนาแบบกำหนดเอง. กล้อง UVC นี้เป็นเพียงหนึ่งในนั้น. หากคุณต้องการการพัฒนาชิป RV1126 แบบกำหนดเอง, โปรดติดต่อเราและวิศวกรของเราจะพยายามอย่างดีที่สุดเพื่อตอบสนองความต้องการของคุณ.
Rockchip RV1126 + Sony IMX415 เป็นกล้อง UVC

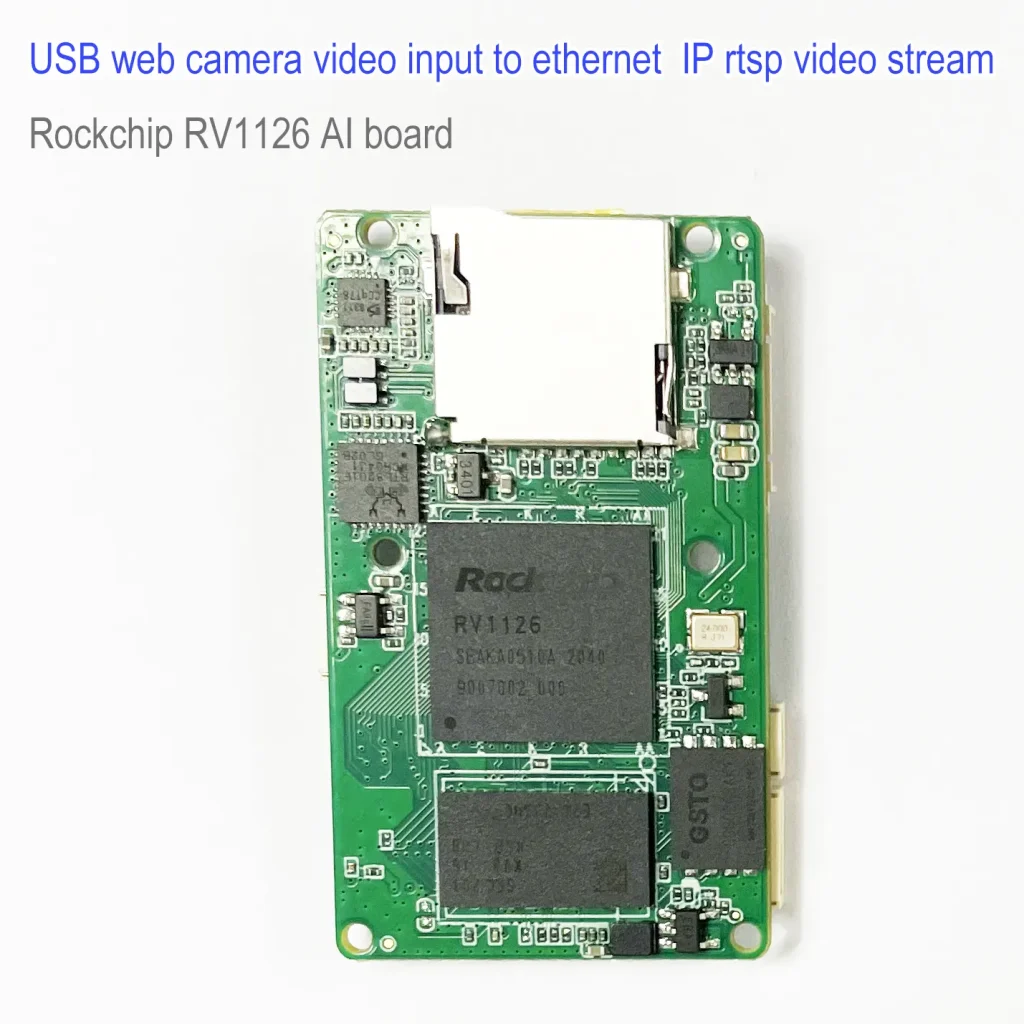

อินพุตวิดีโอกล้องเว็บ USB ไปยังเอาต์พุต IP Ethernet เครื่องเล่น RTSP
คำถามที่พบบ่อย
ถ้าฉันเชื่อมต่อกล้อง UVC และเชื่อมต่อบอร์ดเข้ากับคอมพิวเตอร์ด้วยอีเธอร์เน็ต, ฉันสามารถดูกล้อง UVC ด้วยเครื่องเล่น RTSP ได้หรือไม่?
ใช่, วิศวกรซอฟต์แวร์ของเรากำลังปรับปรุงและจะพร้อมใช้งานเร็วๆ นี้.
IP address ของบอร์ดคืออะไร, และ URL สำหรับสตรีม RTSP คืออะไร?
ที่อยู่ IP เริ่มต้นของกล้องคือ 192.168.31.88.
หากคุณเชื่อมต่อตัวอย่างของเราด้วยสายเคเบิลเน็ตกับคอมพิวเตอร์ของคุณ, คุณสามารถใช้สิ่งนี้ 169.254.95.254 เพื่อแก้ไขพารามิเตอร์.
เราจะต้องเข้าถึงระบบได้อย่างสมบูรณ์, และเป็นไปได้ไหมที่จะมี Debian OS อยู่ที่นั่น?
ฉันจะตอบกลับคุณหลังจากยืนยันกับวิศวกรแล้ว.
บอร์ดพัฒนา RV1126 ของคุณมีวิดีโอคอมโพสิต RGB หรือ CVBS หรือไม่?
บอร์ดเริ่มต้นไม่มีเอาต์พุตวิดีโอคอมโพสิต CVBS. ตอนนี้วิดีโอจะส่งออกโดยอีเธอร์เน็ต IP RJ45 เท่านั้น. เราไม่เพิ่มเกี่ยวกับเอาต์พุตวิดีโอคอมโพสิต. อีกเวอร์ชั่นของเรา, ปรับแต่งสำหรับลูกค้ารายอื่น, สามารถมีฟังก์ชั่นอินพุตและเอาต์พุตวิดีโอ AUX CVBS ได้.
เราต้องการสร้างอัลกอริธึม AI บน RV1126 และแอนะล็อกในการประมวลผลแอนะล็อกเอาท์. กล้องอะนาล็อก CVBS > บอร์ด RV1126 > CVBS แบบอะนาล็อกออกจากบอร์ดโดยมี AI ฝังอยู่ในเลย์เอาต์วิดีโอ?
ใช่. บอร์ดของเรามีไว้สำหรับการเข้ารหัสและถอดรหัสเป็นหลัก. หากกล้องหรือเซ็นเซอร์ภายนอกรองรับ CVBS, รองรับเอาต์พุต CVBS.
คุณช่วยทิ้งสเป็คเต็มของบอร์ดนั้นได้ไหม? มีอินพุต/เอาต์พุตอื่นๆ อะไรบ้าง? หวังว่ามันจะตรงกับความต้องการของเราเช่นกัน.
โปรดตรวจสอบสามโมดูลด้านล่าง’ ข้อมูลจำเพาะ.
โดยทั่วไป, การเพิ่มอัลกอริธึมจำเป็นต้องมีข้อกำหนดที่ค่อนข้างสูงสำหรับกล้องหรือเซ็นเซอร์. ทั้งพิกเซลและจุดเม็ดสีมีข้อกำหนดบางประการ.
CVBS เอาต์พุตวิดีโอมาหลังจากการประมวลผลหรือไม่? หรือมันมาจากเซ็นเซอร์โดยตรง, ดังนั้นจึงจะไม่รวมการซ้อนทับ.
อินพุตและเอาต์พุต CVBS มีผ่านชิปเซ็ตหลัก RV1126.
ฉันตกลงที่จะซื้อสองตัวอย่าง. คุณสามารถสร้างเฟิร์มแวร์พิเศษเพื่อให้ตรงกับโครงการของฉันได้ไหม?
รายละเอียด: สวัสดี. เรากำลังพิจารณาซื้อผลิตภัณฑ์ของคุณด้วยกล้อง imx415. การตัดสินใจครั้งนี้เป็นส่วนหนึ่งของความปรารถนาของเราที่จะนำเข้าโครงการของเรา 1126 Rockchip พร้อมกล้อง imx415. เราต้องการความช่วยเหลือจากคุณในเรื่องนี้. ถ้าเราพร้อมที่จะจ่ายเงิน 2 ชิ้นส่วนของผลิตภัณฑ์(เพื่อการเริ่มต้น), คุณจะช่วยเราในโครงการของเราในฐานะการสนับสนุนด้านเทคนิคหรือไม่?
เราจะต้องแยกไฟล์ .img, และ imx415+rv1126 RockChip ซึ่งใช้งานได้ตั้งแต่แกะกล่อง (เสียบปลั๊กแล้วสตาร์ท).
ด้วย, เราจะต้องมีการสนับสนุนทางเทคนิคบางอย่าง “วิธีอัปเกรดเฟิร์มแวร์เพื่อให้ทำงานกับโครงการของเราได้”. ไม่เป็นไรกับคุณ? เราจะรู้สึกขอบคุณ.
ตอบ: ขอบคุณสำหรับออเดอร์ของ 2 ตัวอย่าง. ตัวอย่างจะพร้อมใช้งาน RV1126+IMX415 ทำงานได้ดีก่อนส่งมอบ.
วิศวกรตอบว่าเราสามารถเสนอตัวอย่างที่ทำงานได้ดีสองตัวอย่างของคุณได้. การปรับเปลี่ยนเฟิร์มแวร์ให้เหมาะสมกับโครงการของคุณเป็นอีกงานหนึ่ง. พวกเขาจำเป็นต้องทราบรายละเอียดการแก้ไขของคุณล่วงหน้า.
พวกเขาจะประเมินความต้องการในการปรับเปลี่ยนทางเทคนิคของคุณ, รวมถึงความเป็นไปได้และความซับซ้อนของปริมาณงาน.
สำหรับการดัดแปลงซอฟต์แวร์ใดๆ, เราจำเป็นต้องทราบข้อกำหนดในการปรับเปลี่ยนของคุณก่อน, และวิศวกรของเราจะประเมินก่อนที่เราจะให้คำตอบว่าสามารถทำได้หรือไม่และค่าใช้จ่ายในการแก้ไข.
วิธีอัพเกรดเฟิร์มแวร์ของ RV1126, ไฟล์ .img? คู่มือการใช้งาน
- ดาวน์โหลด RKDevTool_Release_v2.74. https://drive.google.com/file/d/19rfUc4DJP5bPmdeCoDLsawo9b8zZxKMH/view?usp=sharing
- ดาวน์โหลดเฟิร์มแวร์ RV1126. โปรดขอให้ซัพพลายเออร์ของคุณเสนอข้อมูลล่าสุดให้กับคุณหรือคุณเป็นผู้จัดทำเอง. ด้านล่างนี้คือไฟล์อัปเกรด IMG เริ่มต้น RV1126+IMX415 ของเรา. https://drive.google.com/file/d/1GMPYhL4Tq771LxzruApOZMU0xZDhw_FL/view?usp=sharing
- อ่านคู่มือ RKDevTool ด้านล่างอย่างละเอียด. （PDF)https://drive.google.com/file/d/1PBeRweBShf7LZ9r2Gw_BO_z6vHr9kI3G/view?usp=sharing
- โปรดติดต่อเราหากคุณต้องการความช่วยเหลือด้านเทคนิคเพิ่มเติม.

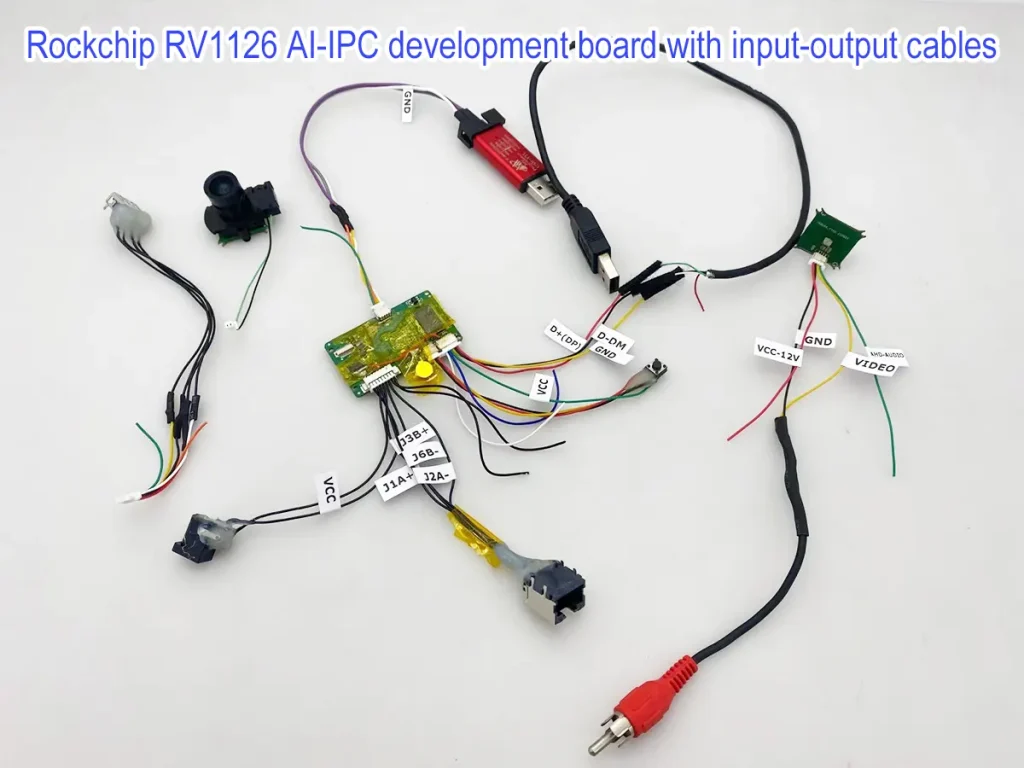

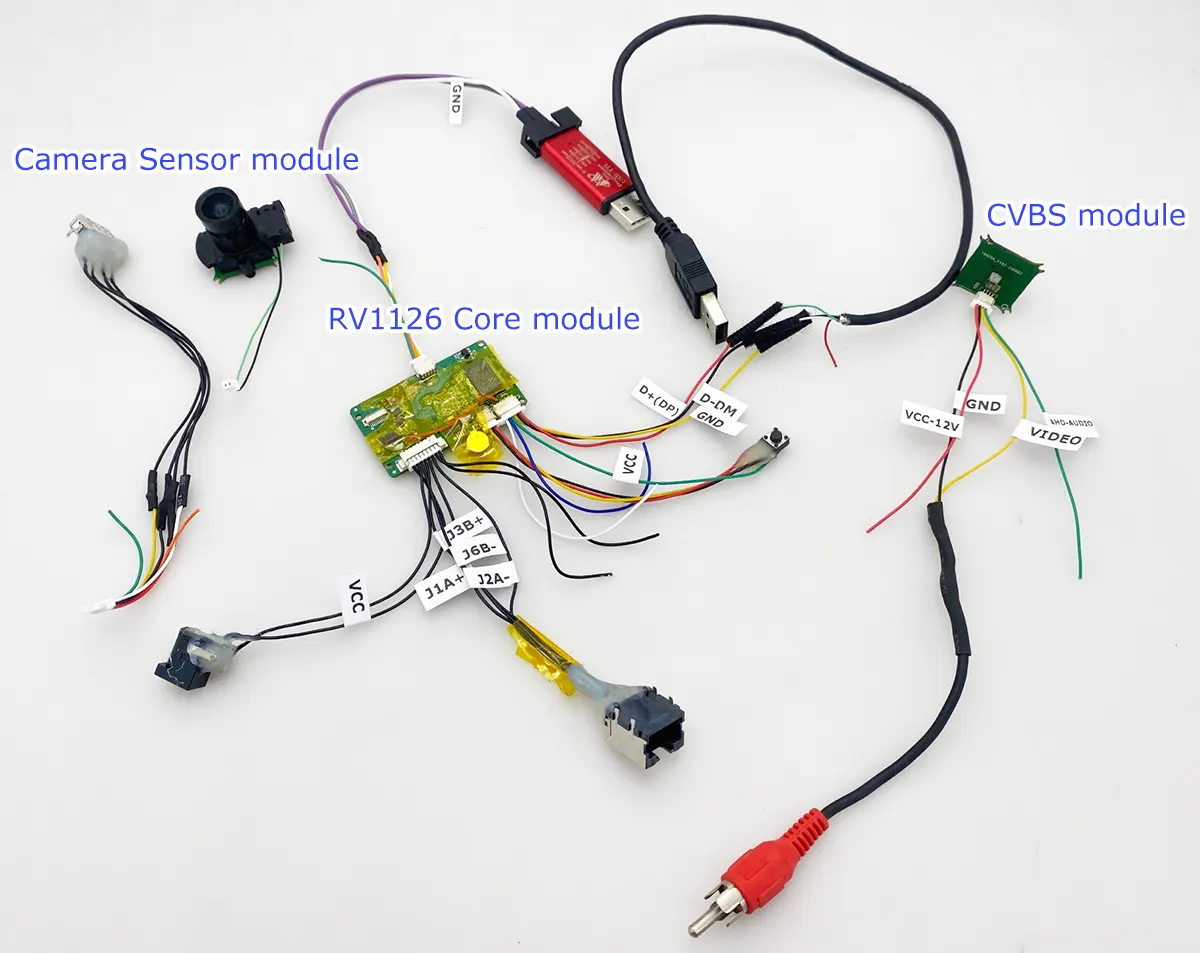

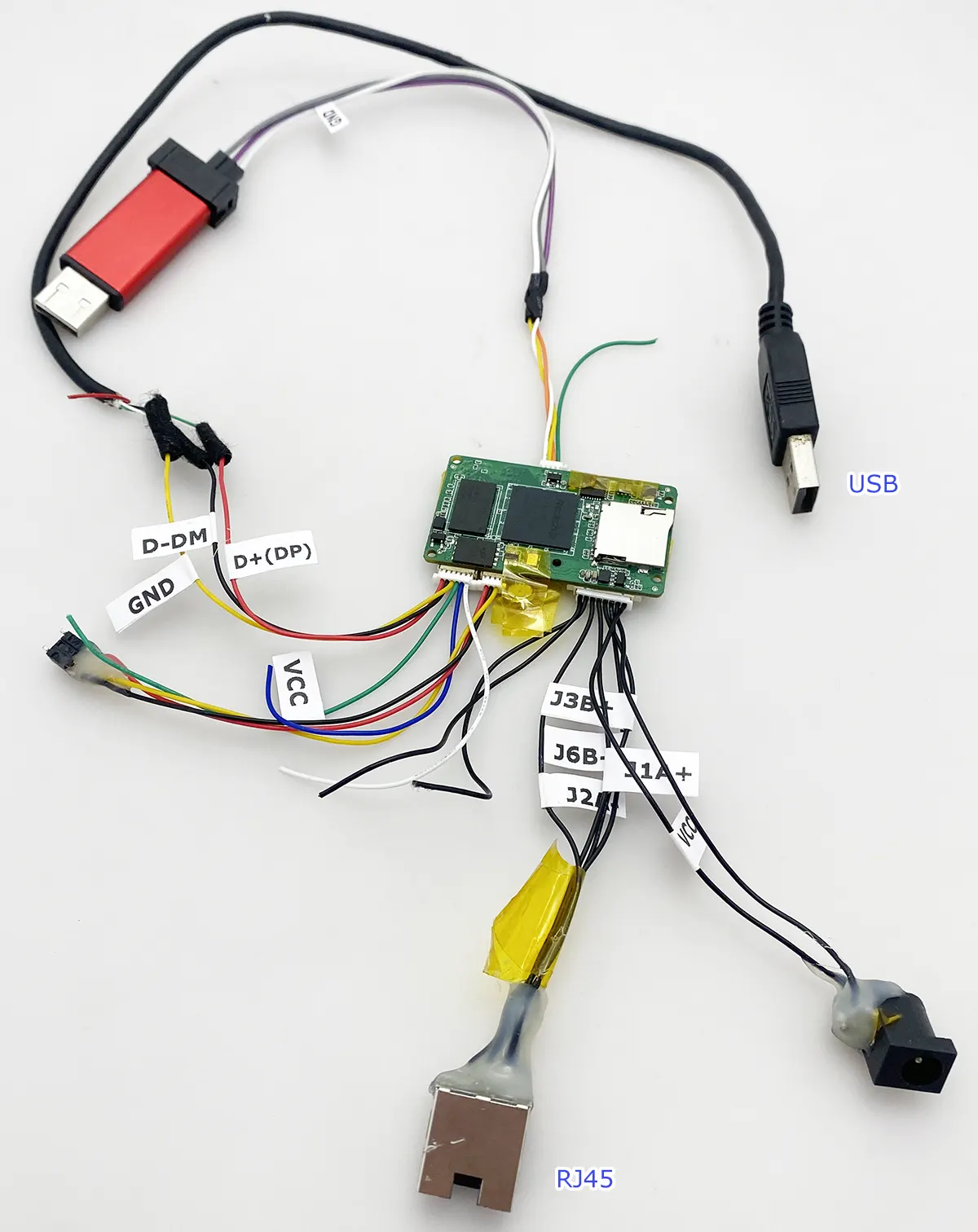

โมดูลหลัก RV1126 (โมดูล 1)

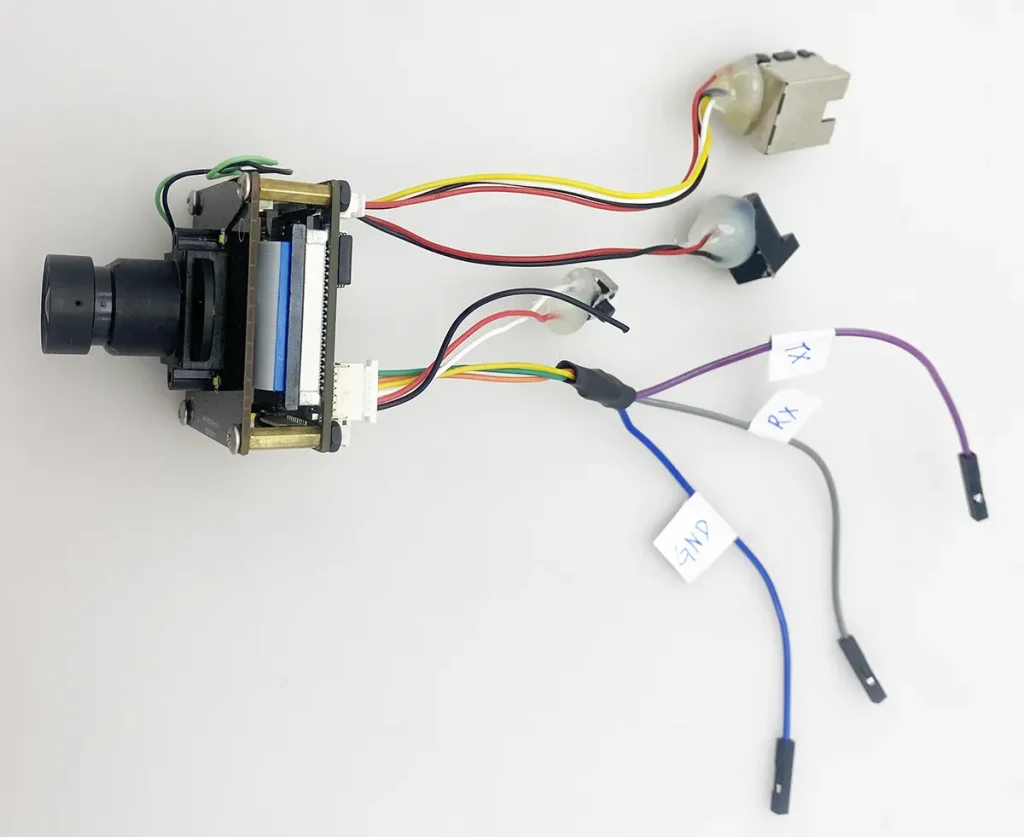

โมดูลเซ็นเซอร์ IMX415 (โมดูล 2)
| เซ็นเซอร์ | IMX415 |
| การส่องสว่าง | 0.01ลักซ์@F1.2 |
| การประมวลผลวิดีโอ | รองรับตัวแปลงสัญญาณ 30 เฟรม, 1080P ตัวแปลงสัญญาณหลายรูปแบบ |
| ความละเอียดในการส่งภาพ | 4K (8 ล้าน) (3264*2448) |
| อินเตอร์เฟซสัญญาณ | ไดรเวอร์ IRCUT หนึ่งตัว (ทางเข้าด้านข้าง) พอร์ตควบคุม PTZ หนึ่งพอร์ต (ทางเข้าด้านข้าง) |
| ขั้วต่อโมดูล | เอฟพีซี, แชร์กับโมดูล 3 |
| แหล่งจ่ายไฟ | ขับเคลื่อนโดยโมดูลหลัก |
| ขนาด | 23มม. * 23 มม. * 12 มม. รวมส่วนประกอบ |
โมดูล CVBS (โมดูล 3)
| อินเตอร์เฟซสัญญาณ | 2หมุด – วิดีโอแอนะล็อก -1080p AHD, 1080พี ซีวีไอ, 1080p TVI และ CVBS 2Pin – เสียงโมโน (ตัวเชื่อมต่อที่ใช้สามารถแชร์วิดีโอ 3pin ได้ + เสียง) |
| เสียง | ขับเคลื่อนโดยโมดูลหลัก |
| ขั้วต่อโมดูล | เอฟพีซี, แชร์กับโมดูล 2 |
| แหล่งจ่ายไฟ | ขับเคลื่อนโดยโมดูลหลัก |
| ขนาด | 23มม.*23มม.*13มม (ความสูงสแต็กรวมด้วย Core Module 1) |
