อธิบายพารามิเตอร์เครื่องส่งสัญญาณวิดีโอ COFDM

คำอธิบายที่สมบูรณ์ของพารามิเตอร์เครื่องส่งสัญญาณวิดีโอ COFDM

ทำความเข้าใจกับ FREQ, BW, FEC, GI, แผนที่, แอทเทน, UART, ความสามารถ, และล็อคช่อง

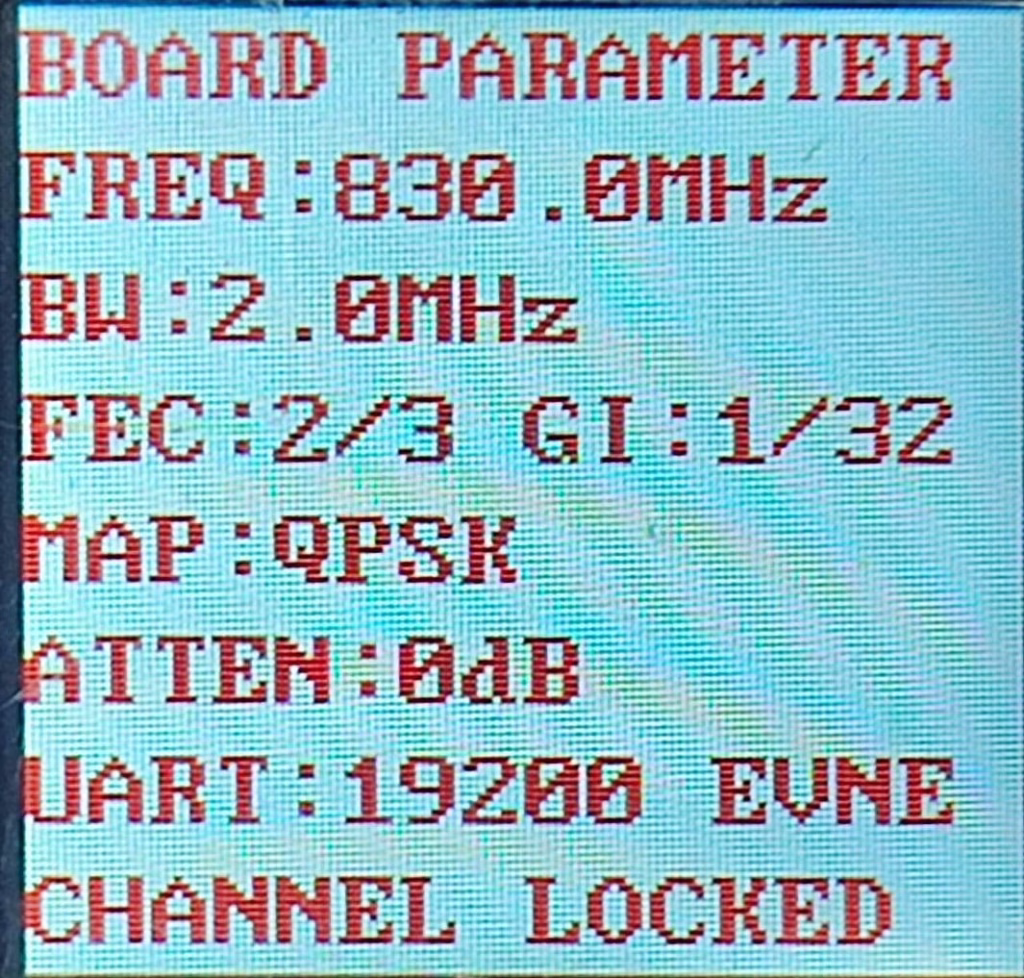

เมื่อลูกค้าได้รับเครื่องส่งวิดีโอ COFDM, พวกเขามักจะสังเกตเห็นชุดพารามิเตอร์ทางเทคนิคที่แสดงบนหน้าจอหรือ OSD (จอแสดงผลบนหน้าจอ). ตัวอย่างทั่วไปอาจมีลักษณะเช่นนี้:

สำหรับผู้ใช้จำนวนมาก, โดยเฉพาะผู้ที่ไม่ใช่วิศวกรวิทยุ, ค่าเหล่านี้ดูน่าสับสน. อย่างไรก็ตาม, แต่ละส่วนมีบทบาทสำคัญในวิธีที่เครื่องส่ง COFDM ส่งอย่างเสถียร, วิดีโอที่มีความหน่วงต่ำในระยะทางไกล.
บทความนี้จะอธิบายพารามิเตอร์เหล่านี้ทั้งหมดโดยละเอียด, สิ่งที่พวกเขายืนหยัดเพื่อ, และวิธีการปรับเปลี่ยนให้ถูกต้องสำหรับการใช้งานของคุณ ไม่ว่าคุณจะใช้เครื่องส่ง COFDM สำหรับโดรนก็ตาม, ยานพาหนะ, หรือระบบวิดีโอยุทธวิธี.

---

ความถี่ — ความถี่

ชื่อเต็ม: คลื่นความถี่
ตัวอย่าง: FREQ: 830MHz

นี่แสดงให้เห็นว่า ความถี่กลาง RF ใช้โดยเครื่องส่งสัญญาณ. โดยจะกำหนดว่าสัญญาณวิดีโอจะถูกส่งไปที่ใดในสเปกตรัมวิทยุ.

มันทำงานอย่างไร:
เครื่องส่งจะปรับสัญญาณวิดีโอดิจิทัลให้เป็นคลื่นพาหะ RF. ผู้รับจะต้องปรับจูนไปที่ ความถี่เดียวกันเป๊ะๆ เพื่อสาธิตและถอดรหัสวิดีโอ.

ช่วงความถี่ทั่วไป:

• 300–900 MHz สำหรับระยะไกล, เจาะทะลุสิ่งกีดขวางได้ดีขึ้น.
• 1.2 GHz, 2.4 GHz, หรือ 5.8 GHz สำหรับระยะทางสั้น ๆ, อัตราการส่งข้อมูลที่สูงขึ้น.

ผลกระทบ:

• ความถี่ต่ำกว่า (เช่น, 700–900 เมกะเฮิรตซ์): การเจาะที่ดีขึ้นและระยะที่ยาวขึ้น, เหมาะสำหรับโดรนหรือหน่วยเคลื่อนที่ในเขตเมือง.
• ความถี่ที่สูงขึ้น (เช่น, 5.8 GHz): ปริมาณงานที่สูงขึ้น, แต่ระยะที่สั้นกว่าและถูกอาคารปิดกั้นได้ง่ายกว่า.

เคล็ดลับการปฏิบัติ:
ตรวจสอบให้แน่ใจเสมอว่าตัวส่งและตัวรับใช้ความถี่เดียวกันทุกประการ. แม้แต่ก 1 ความแตกต่างของ MHz จะทำให้เครื่องรับสูญเสียการล็อค.

---

BW — แบนด์วิธ

ชื่อเต็ม: แบนด์วิดท์ของช่อง
ตัวอย่าง: BW: 2MHz

แบนด์วิดท์จะกำหนดความกว้างของสัญญาณที่ส่งบนสเปกตรัมความถี่. จะกำหนดจำนวนข้อมูล (วีดีโอ + ควบคุม) สามารถถ่ายทอดได้ในคราวเดียว.

ค่าทั่วไป: 1 เมกะเฮิรตซ์, 2 เมกะเฮิรตซ์, 4 เมกะเฮิรตซ์, 8 เมกะเฮิรตซ์.

คำอธิบาย:

• ก แบนด์วิธที่กว้างขึ้น ช่วยให้สามารถรับส่งข้อมูลได้มากขึ้น, เปิดใช้งานวิดีโอที่มีความละเอียดสูงกว่าหรืออัตราเฟรมสูงกว่า.
• ก แบนด์วิธที่แคบลง ใช้คลื่นความถี่น้อยกว่าและให้ช่วงที่ไกลกว่าและการเจาะที่แข็งแกร่งกว่า, แต่ต้องแลกกับความเร็วข้อมูล.

ตัวอย่างการเปรียบเทียบ:

แบนด์วิดธ์	อัตราข้อมูล	พิสัย	เหมาะสำหรับ
1 เมกะเฮิรตซ์	ต่ำ	ยาวที่สุด	บิตเรตต่ำหรือวิดีโอ SD
2 เมกะเฮิรตซ์	ปานกลาง	ยาว	วิดีโอ HD ในระยะไกล
4 เมกะเฮิรตซ์	สูง	ปานกลาง	วิดีโอ HD คุณภาพสูงหรือเวลาแฝงต่ำ
8 เมกะเฮิรตซ์	สูงมาก	สั้น	การใช้งานระยะใกล้หรือแนวสายตา

เคล็ดลับการปฏิบัติ:
สำหรับการใช้งานโดรนหรือยุทธวิธี, 2 เมกะเฮิรตซ์ มักเป็นความสมดุลที่ดีที่สุดระหว่างช่วงและคุณภาพ.

---

FEC - การแก้ไขข้อผิดพลาดไปข้างหน้า

ชื่อเต็ม: การแก้ไขข้อผิดพลาดไปข้างหน้า
ตัวอย่าง: FEC: 2/3

FEC เพิ่มข้อมูลที่ซ้ำซ้อนให้กับสัญญาณที่ส่งเพื่อให้เครื่องรับสามารถตรวจจับและแก้ไขข้อผิดพลาดที่เกิดจากเสียงรบกวนได้, การรบกวน, หรือสภาพสัญญาณอ่อน.

อัตราส่วนทั่วไป: 1/2, 2/3, 3/4, 5/6.

การตีความ:

• 1/2 → การป้องกันข้อผิดพลาดที่แข็งแกร่ง (ครึ่งหนึ่งของข้อมูลคือการแก้ไขข้อผิดพลาด).
• 5/6 → การป้องกันข้อผิดพลาดที่อ่อนแอกว่าแต่ปริมาณงานที่สูงขึ้น.

ผลกระทบต่อประสิทธิภาพการทำงาน:

• อัตราส่วน FEC ที่ต่ำกว่า = ลิงก์ที่เชื่อถือได้มากขึ้น, อัตราข้อมูลน้อยลง.
• อัตราส่วน FEC ที่สูงขึ้น = อัตราข้อมูลที่เร็วขึ้น, ต้องการสัญญาณที่แรง.

ตัวอย่าง:
สำหรับการส่งโดรนระยะไกล, เฟค = 1/2 หรือ 2/3 เหมาะอย่างยิ่ง.
สำหรับระยะสั้น, สตรีมมิ่งคุณภาพสูง, คุณสามารถใช้ได้ 3/4 หรือ 5/6.

เคล็ดลับการปฏิบัติ:
หากวิดีโอของคุณค้างหรือหยุดชะงักเป็นครั้งคราวเนื่องจากสัญญาณอ่อน, ลองลด FEC ลงเป็น 1/2.

---

GI - ช่วงเวลาป้องกัน

ชื่อเต็ม: ยามช่วงเวลา
ตัวอย่าง: GI: 1/32

ช่วงเวลาป้องกันคือการหยุดชั่วคราวสั้นๆ ระหว่างสัญลักษณ์ COFDM เพื่อป้องกันการรบกวนระหว่างสัญลักษณ์ที่เกิดจากการสะท้อนหรือสัญญาณหลายเส้นทาง.

ทำไมมันถึงสำคัญ:
ในสภาพแวดล้อมในโลกแห่งความเป็นจริง, สัญญาณวิทยุกระเด็นออกจากผนัง, ยานพาหนะ, หรือพื้นดิน, การสร้างสำเนาล่าช้าหลายชุดของสัญญาณเดียวกัน. โดยไม่มีช่วงป้องกัน, ภาพสะท้อนเหล่านี้จะทับซ้อนกันและทำให้สัญลักษณ์ถัดไปเสียหาย.

ค่าทั่วไป: 1/4, 1/8, 1/16, 1/32.

ผล:

• GI อีกต่อไป (เช่น, 1/4): ต้านทานเสียงสะท้อนได้ดีขึ้น, เหมาะสำหรับพื้นที่ในเมืองหรือพื้นที่ซับซ้อน, แต่ลดอัตราการส่งข้อมูลลงเล็กน้อย.
• GI สั้นลง (เช่น, 1/32): ความเร็วที่สูงขึ้น, เหมาะสำหรับพื้นที่เปิดโล่งหรือลิงก์แนวสายตาโดยตรง.

ตัวอย่าง:
หากคุณกำลังส่งสัญญาณผ่านอาคารหรือรอบมุม, ตั้งค่า GI เป็น 1/8 หรือ 1/16.
ถ้าเป็นสนามเปิดโล่ง, 1/32 ทำงานได้ดี.

---

แผนที่ — การทำแผนที่ (ประเภทการมอดูเลต)

ชื่อเต็ม: การทำแผนที่กลุ่มดาว หรือ ประเภทการมอดูเลต
ตัวอย่าง: MAP: QPSK

MAP กำหนดวิธีข้อมูลไบนารี (0ส และ 1 วินาที) ถูกแมปเข้ากับคลื่นพาหะ — โดยพื้นฐานแล้ว, ใช้รูปแบบการมอดูเลตแบบใด.

ประเภทการมอดูเลตทั่วไป:

• QPSK (การคีย์การเปลี่ยนเฟสการสร้างพื้นที่สี่เหลี่ยมจัตุรัส): ส่ง 2 บิตต่อสัญลักษณ์; มีเสถียรภาพมาก, เหมาะสำหรับสัญญาณอ่อนและระยะไกล.
• 16QAM: ส่ง 4 บิตต่อสัญลักษณ์; ปริมาณงานที่สูงขึ้น, แต่ต้องการสัญญาณที่แรง.
• 64QAM: ส่ง 6 บิตต่อสัญลักษณ์; อัตราข้อมูลสูงสุดแต่ไวต่อเสียงรบกวนมากที่สุด.

ผล:

การปรับ	บิต/สัญลักษณ์	อัตราข้อมูล	ความอดทนของสัญญาณ
QPSK	2	ต่ำ	ยอดเยี่ยม
16QAM	4	ปานกลาง	ปานกลาง
64QAM	6	สูง	ต่ำ

เคล็ดลับการปฏิบัติ:
สำหรับระยะไกล, โทรศัพท์มือถือ, หรือระบบโดรน, QPSK คือตัวเลือกที่ดีที่สุด.
หากระบบของคุณได้รับการแก้ไขแล้วและสัญญาณแรง, 16QAM สามารถปรับปรุงปริมาณงานได้.

---

ATTEN - การลดทอน

ชื่อเต็ม: ส่งการลดทอนพลังงาน
ตัวอย่าง: ATTEN: 0dB

พารามิเตอร์นี้จะปรับ กำลังส่ง RF ของเครื่องส่ง.
การลดทอนนั้นหมายถึงว่าสัญญาณจะลดลงเท่าใดก่อนการส่งสัญญาณ.

มันทำงานอย่างไร:

• 0 เดซิเบล = กำลังไฟฟ้าเอาท์พุตเต็ม (ไม่มีการลด).
• ค่า dB ที่สูงขึ้น = กำลังสัญญาณลดลงตามจำนวนนั้น.

ผล:

• การลดทอนที่ต่ำกว่า (เช่น, 0 เดซิเบล): กำลังสูงสุด, ช่วงที่ยาวที่สุด.
• การลดทอนที่สูงขึ้น (เช่น, 10 เดซิเบล): พลังงานลดลง, มีประโยชน์สำหรับการทดสอบระยะสั้นหรือหลีกเลี่ยงการรบกวน.

ตัวอย่าง:
เมื่อทำการทดสอบภายในอาคาร, ตั้งค่า ATTEN เป็น 10–20 dB เพื่อป้องกันไม่ให้เครื่องรับอิ่มตัว.
สำหรับการบินจริงหรือการใช้งานภาคสนาม, ใช้ 0 เดซิเบล เพื่อเพิ่มช่วงให้สูงสุด.

---

UART - เครื่องรับ/ส่งสัญญาณแบบอะซิงโครนัสสากล

ตัวอย่าง: UART: 19200

UART หมายถึง อินเตอร์เฟซการสื่อสารแบบอนุกรม ใช้เพื่อกำหนดค่าหรือควบคุมโมดูล COFDM ผ่านสายเคเบิลข้อมูลหรือตัวควบคุมโฮสต์.

19200 แสดงถึง อัตราการส่งข้อมูล — ความเร็วในการสื่อสารระหว่างเครื่องส่งและอุปกรณ์ควบคุม.

อัตรารับส่งข้อมูลทั่วไป: 9600, 19200, 38400, 115200.

วัตถุประสงค์:

• การกำหนดค่าพารามิเตอร์ (ความถี่, อำนาจ, แบนด์วิดธ์, เป็นต้น)
• การอัพเกรดเฟิร์มแวร์
• ข้อเสนอแนะสถานะ (ความแรงของสัญญาณ, อุณหภูมิ, เป็นต้น)

เคล็ดลับการปฏิบัติ:
เมื่อเชื่อมต่อกับพีซีหรือไมโครคอนโทรลเลอร์, ตรวจสอบให้แน่ใจว่าปลายทั้งสองข้างใช้การตั้งค่าอัตรารับส่งข้อมูลและพาริตีเดียวกัน (ดู “EVNE” ด้านล่าง).

---

ความเท่าเทียมกัน - ความเท่าเทียมกัน

ตัวอย่าง: EVNE หรือ EVEN

นี่หมายถึง ความเท่าเทียมกันบิต ใช้ในการสื่อสาร UART. เป็นรูปแบบการตรวจจับข้อผิดพลาดง่ายๆ ที่รับประกันความสมบูรณ์ของข้อมูล.

ตัวเลือก:

• สม่ำเสมอ (ความสามารถ): แม้กระทั่งความเท่าเทียมกัน
• แปลก: ความเท่าเทียมกันที่แปลก
• ไม่มี: ไม่มีความเท่าเทียมกันบิต

ฟังก์ชัน:
พาริตีบิตช่วยตรวจจับข้อผิดพลาดในการส่งระหว่างการสื่อสารแบบอนุกรม.
หากความเท่าเทียมกันระหว่างเครื่องส่งและอุปกรณ์ที่เชื่อมต่อไม่ตรงกัน, ข้อมูลอาจปรากฏเป็นสัญลักษณ์แบบสุ่ม.

เคล็ดลับการปฏิบัติ:
ตั้งค่าความเท่าเทียมกัน (คู่/คี่/ไม่มี) บนอุปกรณ์ทั้งสองเพื่อให้แน่ใจว่าการสื่อสารมีเสถียรภาพ.

---

ล็อคช่อง

ตัวอย่างการแสดงผล: “ล็อคช่อง” หรือ “ล็อคตกลง”

ข้อความนี้แสดงว่าผู้รับสำเร็จแล้ว ที่ถูกล็อค ไปยังสัญญาณ COFDM ของเครื่องส่งสัญญาณ — หมายถึงพารามิเตอร์ทั้งหมด (ความถี่, แบนด์วิดธ์, FEC, GI, และการมอดูเลต) จับคู่อย่างถูกต้อง.

ถ้ามันขึ้นว่า “Unlocked” หรือ “No Lock”:

• ตรวจสอบว่าอุปกรณ์ทั้งสองมีเหมือนกัน ความถี่, แบนด์วิดธ์, FEC, GI, และ การมอดูเลต.
• ตรวจสอบว่ามีการเชื่อมต่อเสาอากาศอย่างถูกต้อง.
• ตรวจสอบให้แน่ใจว่าความแรงของสัญญาณอยู่เหนือเกณฑ์.

เมื่อ “Channel Lock” ปรากฏขึ้น, เครื่องรับสามารถถอดรหัสวิดีโอและส่งออกภาพที่เสถียร.

---

ตารางสรุป

พารามิเตอร์	ชื่อเต็ม	ตัวอย่าง	ฟังก์ชัน	ผลกระทบที่สำคัญ
ความถี่	ความถี่	830 เมกะเฮิรตซ์	ตั้งค่าความถี่การทำงานของ RF	ต้องตรงกับ TX/RX
BW	แบนด์วิดธ์	2 เมกะเฮิรตซ์	กำหนดความกว้างของช่อง	ส่งผลต่ออัตราข้อมูล & พิสัย
FEC	การแก้ไขข้อผิดพลาดไปข้างหน้า	2/3	เพิ่มความซ้ำซ้อนเพื่อความน่าเชื่อถือ	ปรับสมดุลความเร็ว & ความมั่นคง
GI	ยามช่วงเวลา	1/32	ลดการรบกวนแบบหลายเส้นทาง	GI ที่สั้นกว่า = ความเร็วที่สูงขึ้น
แผนที่	การทำแผนที่การปรับ	QPSK	ตั้งค่ารูปแบบการมอดูเลต	ส่งผลกระทบต่อปริมาณงาน & ความคงทนของสัญญาณ
แอทเทน	การลดทอน	0 เดซิเบล	ปรับกำลังส่ง	ATTEN ที่สูงขึ้น = กำลังที่ต่ำกว่า
UART	อินเตอร์เฟซแบบอนุกรม	19200	พอร์ตการสื่อสาร	ใช้สำหรับการควบคุม & ติดตั้ง
ความสามารถ	ความเท่าเทียมกัน	สม่ำเสมอ	การตั้งค่าความเท่าเทียมกันของ UART	ป้องกันข้อผิดพลาดแบบอนุกรม
ล็อคช่อง	-	ล็อค/ปลดล็อค	สถานะการซิงโครไนซ์ RF	ต้องล็อคก่อนส่งสัญญาณวิดีโอ

---

คำถามที่พบบ่อย (คำถามที่พบบ่อย)

---

บทสรุป

การทำความเข้าใจพารามิเตอร์ COFDM เหล่านี้ถือเป็นสิ่งสำคัญสำหรับการได้รับประสิทธิภาพที่ดีที่สุดจากระบบวิดีโอไร้สายของคุณ.
การตั้งค่าแต่ละรายการ—ความถี่, BW, FEC, GI, แผนที่, แอทเทน, UART, EVNE—ส่งผลต่อความสมดุลระหว่างเครื่องส่งสัญญาณของคุณ พิสัย, ความมั่นคง, และคุณภาพวิดีโอ.

สำหรับโดรนระยะไกลและแอปพลิเคชั่นวิดีโอเกี่ยวกับยุทธวิธีส่วนใหญ่, แนะนำให้ใช้การกำหนดค่าต่อไปนี้:

• ความถี่: ภายใน 700–900 MHz
• BW: 2 เมกะเฮิรตซ์
• FEC: 2/3
• GI: 1/16
• แผนที่: QPSK
• แอทเทน: 0 เดซิเบล

ด้วยการกำหนดค่าและการจัดตำแหน่งเสาอากาศที่ถูกต้อง, เทคโนโลยี COFDM สามารถให้ความแข็งแกร่ง, เวลาแฝงต่ำ, การส่งสัญญาณวิดีโอที่ไม่อยู่ในแนวสายตาในสภาพแวดล้อมที่ท้าทาย.
