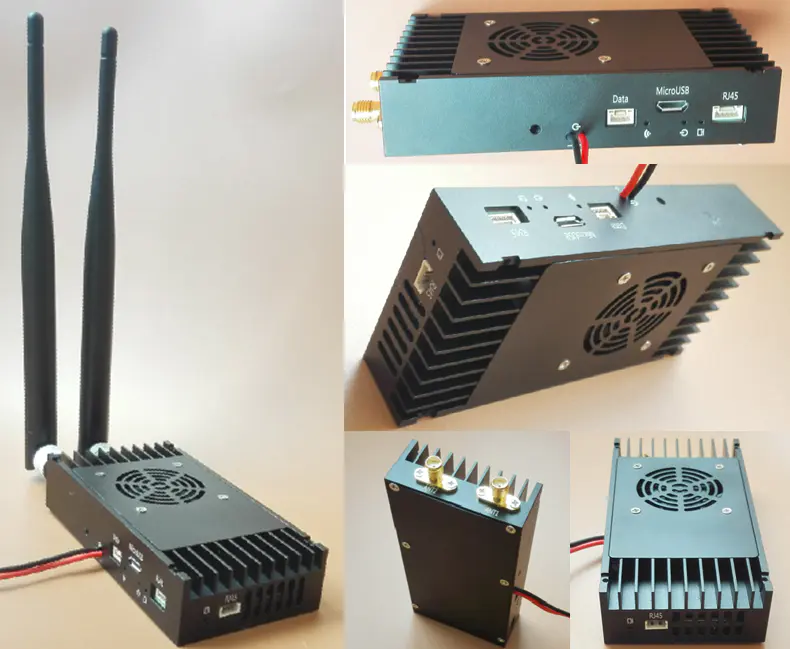

Оборудование двусторонней широкополосной беспроводной связи SDL530

• Оборудование для двусторонней широкополосной беспроводной связи，Максимальный поток может достигать 30 Мбит/с.,Подходит для беспроводной передачи видео и широкополосных данных。
• Дальность беспроводной передачи «воздух-земля» до 100 км.，При условии прямой видимости «земля-земля» дальность передачи составляет 1–7 км.。
• Обеспечьте 2 беспроводных прозрачных порта Ethernet、1Беспроводная прозрачная передача TTL последовательный порт。
• Двойная антенна：Основная антенна работает в режиме приемопередатчика TDD，Вспомогательная антенна работает в режиме приема。
• Мощность беспроводной передачи：2Вт или 5 Вт。
• Поддержка точка-точка、Точка-многоточка、реле、Сетчатая одноранговая сеть(Пользовательское издание)и другие способы связи。
• Управление конфигурацией и мониторинг состояния беспроводного соединения в режиме реального времени можно выполнять через веб-интерфейс.。
• Размер 102*52*21,5 мм，Вес 120 грамм。

Оборудование двусторонней широкополосной беспроводной линии передачи SDL530 работает в полосе частот 800 МГц или полосе частот 1,4 ГГц.(Определяется при отгрузке в соответствии с потребностями клиента)，Мощность беспроводной передачи 2 Вт или 5 Вт(Определяется при отгрузке в соответствии с требованиями сценария применения клиента)，Подходит для приложений беспроводной передачи видео на большие расстояния。

технические характеристики：

• Модуляция и демодуляция TDD OFDM，Адаптивный выбор системы QPSK/16QAM/64QAM。
• Рабочая частота：800Полоса частот МГц(806~826Гц)или диапазон 1,4 ГГц(1428~ 1448 МГц)。
• Поддержка автоматического скачкообразного изменения частоты в пределах полосы частот。
• 1.4/3/5/10/20Настраиваемая пропускная способность беспроводной сети МГц。
• Максимальная скорость передачи беспроводного радиоинтерфейса составляет 30 МБ/с.，Восходящая и нисходящая асимметричная передача。
• Мощность беспроводной передачи: 2Вт или 5 Вт。
• Чувствительность приема: -108дБм(1Mbps)。
• Порт Ethernet для бизнес-данных Прозрачный IP-режим передачи(Обеспечьте 2 внешних сетевых порта，Внутренний мост)。
• 1Последовательный порт TTL。
• Дальность беспроводной передачи «воздух-земля» до 100 км.，При условии прямой видимости «земля-земля» дальность передачи составляет 1–7 км.。
• Управление конфигурацией и мониторинг состояния беспроводного соединения в режиме реального времени можно выполнять через веб-интерфейс.。
• Шифрование и дешифрование AES128
• Асимметричные скорости передачи по восходящему и нисходящему каналам，Соотношение скорости передачи восходящего и нисходящего каналов настраивается。
• Поддержка сетевого режима：пиринговый、Точка-многоточка(Звездная сеть)、реле、Ячеистая беспроводная одноранговая сеть(Пользовательская версия прошивки)。
• Поддержка движения узла：Поддержка мобильной скорости не менее 120 км/ч。
• Конструкция металлического корпуса с ЧПУ，небольшой объем、легкий вес、Хорошее рассеивание тепла、Уменьшите перекрестные помехи беспроводного сигнала。
• питаться от：2W модель DC12~16V, 5Модель W DC24~25V。
• потребляемая мощность: 2Среднее энергопотребление модели W составляет менее 12 Вт., 5Среднее энергопотребление модели W составляет менее 18 Вт.。
• Общий размер: 102*52*21.5мм(Этот размер не включает разъемы и т. д., выступающие из корпуса устройства.)。
• вес: 120грамм

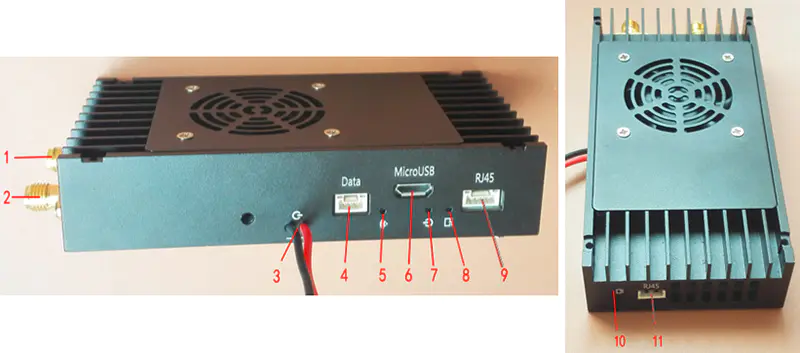

интерфейсный сигнал

Сетевое приложение SDL530

    Использование модуля SDL530 может реализовать двустороннюю беспроводную передачу данных на большие расстояния.，Возможна двусторонняя связь точка-точка，Он также может обмениваться данными в двух направлениях в звездообразной сети «точка-многоточка». ，И релейная, и беспроводная одноранговая сеть Mesh-режим(кастомная прошивка)двусторонняя связь。Во время многоточечной связи，Если требуется связь между двумя узлами доступа, она должна быть ретранслирована через центральный узел.，Все узлы находятся в одной WLAN，Все узлы доступа взаимодействуют с центральным узлом, чтобы совместно использовать рабочую полосу пропускания беспроводной сети.，Модуль будет автоматически распределять скорость системы равномерно。Передача данных от центрального узла к узлу доступа называется нисходящей линией.，Передача данных от узла доступа к центральному узлу называется восходящей линией связи.。Во время связи «точка-точка» или «точка-многоточка»，Нисходящий и восходящий каналы совместно используют рабочую полосу пропускания беспроводной сети.。Когда модуль отправлен，По умолчанию отношение скорости исходящего канала к скорости нисходящего канала равно 4.:1。следовательно，Если модуль используется для передачи видеоданных IP-камеры，IP-камера должна быть подключена к узлу доступа。Модуль автоматически и динамически регулирует скорость беспроводной передачи в соответствии с передаваемым потоком бизнес-данных.，Когда объем передаваемых бизнес-данных меньше，При тех же условиях дальность передачи будет больше。следовательно，При использовании устройства для передачи видеоданных IP-камеры，Дальность беспроводной передачи может быть увеличена за счет соответствующего уменьшения скорости передачи видеокодирования IP-камеры.。

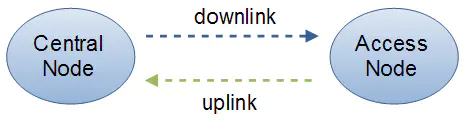

одноранговое общение：

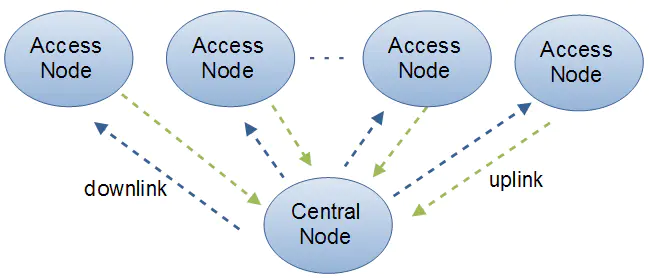

Звездная сеть：

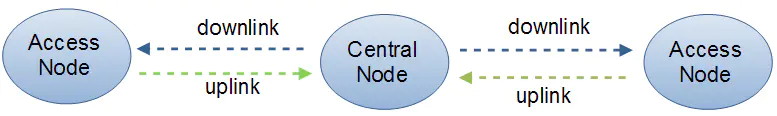

релейный режим：

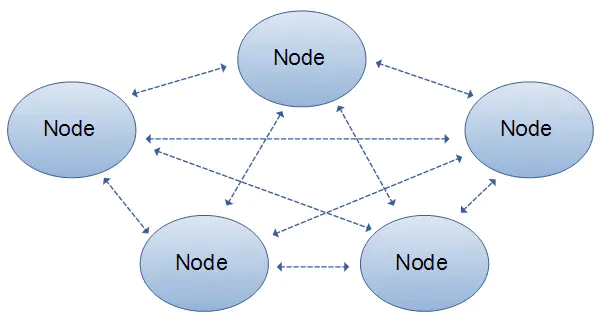

Ячеистая беспроводная одноранговая сеть(Пользовательское издание)：
