Передатчик и приемник видео COFDM

Передатчик и приемник видео COFDM

Подробное описание продукта

Полоса пропускания РЧ:4/8МГц(регулируемый)Мощность РЧ:1-3W
шифрование:AES128/256 битинтерфейса:HD/SDI(должны выбрать один)
измерение:167*90*25ммвес:515г

Дальний радиус действия COFDM Видео передатчик и приемник HD / Беспроводная видеосвязь SDI FPV / трутень

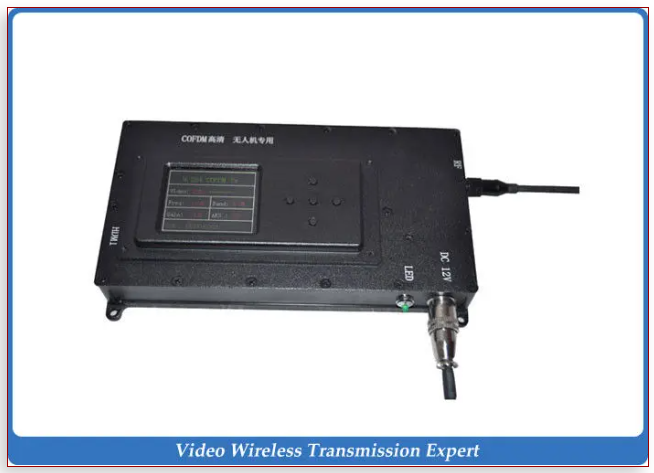

Передатчик HD UAV COFDM Введение:

Такой новый дизайн передатчика 1080P HD представляет собой мощную систему передачи HD.,с использованием ядра технологии мобильной связи COFDM(метод модуляции с несколькими несущими),который может передавать хорошее качество и стабильный цифровой видеосигнал full-hd при условии высокоскоростной передачи мобильных и тяжелых строительных блоков в городских условиях. Поддержка формата кодирования Full HD 1080P H.264 и двух HD-входов HD/SDI(одиночный выбор) а также поддержка стереофонического баланса аудиовхода и узкополосной системы передачи.

Особенности:

  1. Низкая задержка,легкий,прямая трансляция;
  2. COFDM модуляция;
  3. Полная поддержка- Изображение HD-качества;
  4. Поддержка передачи 1080i/1080P HD;
  5. Поддержка композитного стандартного видео и сбалансированного аудиовхода;
  6. Встроенный интерфейс HDM или HD-SDI(одиночный выбор);
  7. Все параметры могут быть изменены пользователем;

Спецификация:

Силовая часть
Вход постоянного токаDC11V~DC16V
Рабочий ток≤1,1 А при 12,5 В постоянного тока
Секция передатчика:
Диапазон частот Выход250МГц-320 МГц330 МГц- 450МГц / 1000МГц –4400 МГц,или может быть настроен в соответствии с запросом клиента.
модуляцияCOFDM
полосы радиочастот4/8МГц(регулируемый)
Выходная мощность1-3W(регулируемый),с шагом 1 дБ
ШГ>52дБн
шифрованиеAES128/256 бит
созвездиеQPSK,16QAM,64QAM
ПИО1/2,2/3,3/4,5/6, 7/8
Защитный Интервал1/32,1/16,1/8,1/4
Перевозчик2К
ровностьПолная полоса≤2дБ,8МГц≤0,5 дБ
интерфейсаHD/SDI(нужно выбрать один)
CNR(взвешивание)58децибел
Наклонное поле SNR(невзвешенный)≥50 дБ
Аналоговое аудио
Сбалансированный диапазон аудиовходаВмакс=±15В
Диапазон несбалансированного аудиовходаVmax=3Vpp
HD интерфейсSDI/HD(одиночный выбор)
шифрованиеAES 128/265 немного / ALLTECH Базовое скремблирование
стандартСМПТЕ 425M (Уровень А и Уровень В), СМПТЕ 424М, СМПТЕ 292, SMPTE 259M-C SMPTE 272M SMPTE 299M
Форматы видео800±80(мВ)
ВерсииHD 1.3
протокол HDCPда
Поддержка кодирования
скорость AV64, 96,112,128,160,192,224,256,320,384Форматы видео(регулируемый)
Режим кодирования звукаMPEG1 Layer2
CBER<2.0Е-4
Разрешение видеоМаксимум 1920×1080P/I@ 60P
кодирование видеоH.264
Скорость видео500кбит/с-16,68 Мбит/с(автоадаптация)
ФорматYCbCr4:2:2
Рабочая Температура-25℃~55℃
Температура хранения-40℃ ~ 70 ℃
Расстояние1-40км расстояние прямой видимости(в эфире) 1-2км NLOS расстояние(Земля на землю)
Характеристики внешнего вида
измерение167*90*25мм
вес515г

Видеопередатчик HD COFDM и приложение для приемника:

COFDM Video Transmitter and Receiver
Передатчик и приемник видео COFDM
COFDM Video Transmitter and Receiver
Передатчик и приемник видео COFDM
COFDM Video Transmitter and Receiver
Передатчик и приемник видео COFDM
