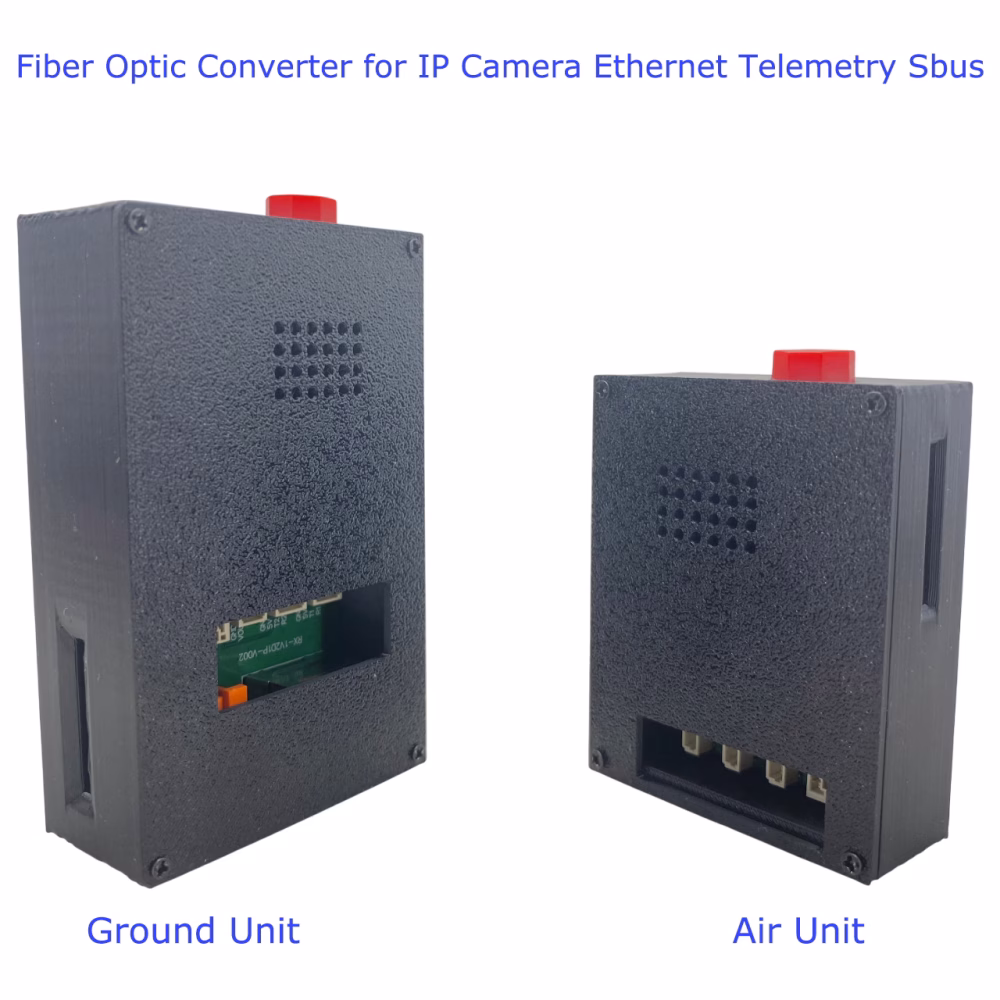

konwerter światłowodowy do kamery IP Ethernet telemetryczny Sbus
Ten konwerter światłowodowy jest używany w dużych dronach do zastąpienia bezprzewodowej transmisji obrazu wideo i łączy danych światłowodem. Może konwertować strumień wideo kamery sieciowej, kontrola lotu TTL, oraz dane Sbus Mavlink pilota na sygnały światłowodowe.
Spis treści
Funkcja
- Kamera sieciowa IP (RJ45) i kamera analogowa CVBS są obsługiwane zarówno przez jednostki powietrzne, jak i naziemne.
Jednostka powietrzna dronów (5-26V)
| 3P Pionowo | Sekwencja linii | Definicja | |
| Interfejs wejścia zasilania wideo | 1 | Wejście wideo CVBS | Podłącz kamerę |
| 2 | GND Uziemienie | Przewód uziemiający | |
| 3 | Zasilanie wejściowe 5-26V | Podłącz do źródła zasilania | |
| 4P Pionowy TM | |||
| Interfejs danych TTL | 1 | Wyjście TX2 TTL | Połącz się z kontrolerem lotu RX |
| 2 | Wejście RX2 TTL | Połącz się z kontrolą lotu TX | |
| 3 | NC | ||
| 4 | GND Uziemienie | Przewód uziemiający | |
| 4P Pionowy RC | |||
| Interfejs danych TTL | 1 | Wyjście TX1 TTL | Połącz się z kontrolerem lotu RX |
| 2 | Wejście RX1 TTL | Połącz się z kontrolą lotu TX | |
| 3 | NC | ||
| 4 | GND Uziemienie | Przewód uziemiający | |
| 4P pionowa NET | |||
| Sieciowy interfejs wejściowy | 1 | TP (Kabel sieciowy 1) | Kabel sieciowy 1 |
| 2 | TN (Kabel sieciowy 2) | Kabel sieciowy 2 | |
| 3 | RP (Kabel sieciowy 3) | Kabel sieciowy 3 | |
| 4 | RN (Kabel sieciowy 6) | Kabel sieciowy 6 |
Odbiornik naziemny (5-24V)
| Sekwencja linii | Definicja okablowania | |
| 4P Pionowy VCC | 1 | Wejście zasilania VCC_IN 5–24 V |
| Zasilanie i interfejs danych TTL | 2 | GND Uziemienie |
| 3 | Wyjście TX1 TTL | |
| 4 | Wejście RX1 TTL | |
| 3P Pionowo | 1 | Moc wyjściowa VCC 9 V |
| Interfejs wyjścia wideo | 2 | GND Uziemienie |
| 3 | Wyjście wideo CVBS | |
| 4P Pionowy RX2 | 1 | GND Uziemienie |
| 2 | 5Wyjście V | |
| 3 | Wyjście TX2 TTL | |
| 4 | Wejście RX2 TTL | |
| 4P Pionowe SUB | 1 | GND Uziemienie |
| 2 | 5Wyjście V | |
| 3 | Wyjście TX1 TTL | |
| 4 | Wejście RX1 TTL | |
| Port wyjściowy wideo | Interfejs RCA Wyjście wideo CVBS | |
| Sieciowy port wyjściowy | Port RJ45 | |
| TTL | Nie można używać TYPEC |
Waga
FAQ
Pytanie 1: Czy złącze światłowodowe jest typu plug-and-play?
A1: tak
Pytanie 2: Wymagane jakiekolwiek chłodzenie?
A2: Nie ma potrzeby.
Pytanie 3: Jaka jest maksymalna długość obsługiwana przez kabel światłowodowy?
A3: Wartość domyślna to 20 km. Inna długość jest opcjonalna.
Ten zestaw konwerterów światłowodowych — jednostki powietrzne i naziemne — obsługuje wiele wejść, łącznie z kamerą AV, TTL/Sbus, i Ethernet z czujnika (ale nie kamera IP).
Więcej
ZA konwerter światłowodowy dla systemów kamer IP integruje dane Ethernet (kanał wideo), telemetria (sygnały sterujące, takie jak PTZ), i Sbus (magistrala komunikacji szeregowej) poprzez konwersję sygnałów elektrycznych na sygnały optyczne na duże odległości, transmisja o wysokiej integralności. Poniżej znajduje się szczegółowe zestawienie jego funkcji i kompatybilnych rozwiązań:
1. Podstawowe funkcje
-
Rozszerzenie Ethernetu: Konwertuje sygnały Ethernet kamery IP (10/100M) do sygnałów optycznych do transmisji po światłowodzie jednomodowym (SMF), rozszerzenie zakresu do 20 km jednocześnie unikając zakłóceń EMI.
-
Wsparcie telemetryczne: Przenosi sygnały sterujące (np., Polecenia PTZ) poprzez protokoły szeregowe (jak RS485) nad włóknem, umożliwiając regulację kamery w czasie rzeczywistym.
-
Integracja Sbusa: Przesyła magistralę szeregową (Sbus) dane — wykorzystywane do czujników pomocniczych lub sterowania urządzeniami — wraz z obrazem i telemetrią. Często wymaga to sparowania z konwerterami światłowodowymi RS485 ze względu na wspólne właściwości elektryczne.
2. Kluczowe dane techniczne
-
Rodzaje włókien: Światłowód jednomodowy (SMF) dla dalekiego zasięgu (aż do 20 km) 6, lub wielomodowy na krótsze dystanse.
-
Szybkość transmisji danych:
-
Ethernet: 10/100M adaptacyjny.
-
Seryjny: 0–5 Mb/s adaptacyjnie dla telemetrii/Sbus.
-
-
Trwałość przemysłowa: Działa w -40°C do 85°C środowiska, obsługuje wejście szerokonapięciowe 9–24 V DC, i oferuje montaż na szynie DIN.
-
Złącza: Porty SC/LC/ST dla światłowodu, RJ45 dla Ethernetu, i listwy zaciskowe do okablowania RS485/Sbus.
