SHD3 H264 저지연 디코딩 재생 보드

• 대기 시간이 짧은 H.264 오디오 및 비디오 디코딩 HD 재생 보드，1080P@60 실시간 디코딩에 대한 최대 지원
• 무선으로 비디오 스트림 입력 수신，H.264 디코딩 HDMI 및 AV 동시 출력，그리고 동시에 USB 또는 이더넷에서 비디오 스트림을 출력할 수 있습니다.
• 이더넷 비디오 스트림 입력，H.264 디코딩 HDMI 출력

기능 설명：

• SHD3 보드는 H.264 비디오 압축 해제 및 재생 기능을 구현합니다.，1080P@60fps 디코딩 및 재생을 위한 최대 지원，다양한 다른 해상도와 하위 호환 가능、프레임 속도 디코딩 재생。H264 인코딩 보드가 있는 SHD3 디코딩 보드(예: SUE1)그리고 COFDM 송수신 모듈을 사용하면 대기 시간이 짧은 고화질 디지털 무선 이미지 전송 기능을 실현할 수 있습니다.，720P@60의 실제 테스트에서 비디오 지연은 약 60ms일 수 있습니다.，1080P@60에서 비디오 지연은 약 130ms에 도달할 수 있습니다.。지연은 송신기의 HDMI 비디오 입력에서 수신기의 HDMI 비디오 출력까지의 지연을 나타냅니다.，송신기 프런트 엔드 카메라의 대기 시간은 포함하지 않습니다.(우리는 실제로 특정 브랜드의 SLR 카메라의 지연이 약 70ms인 것을 측정했습니다.、잘 알려진 브랜드 스포츠 카메라의 지연은 약 130ms입니다.)；
• AES 복호화 기능 지원(송신기 암호화와 일치，SconB 구성 패널을 통해 비밀번호를 설정할 수 있습니다.)；
• 오디오 및 비디오 출력 인터페이스：
  • HDMI-A 포트 오디오 및 비디오 출력(HDMI 아웃)
  • 3.5mm 오디오 및 비디오 출력으로 4 세그먼트 오디오 소켓(AV 출력/오디오 출력)
  • 2×10-1.27mm 암 헤더 LVDS 출력(선택 과목, LVDS 인터페이스)
  • 오디오 통합 1W 스테레오 클래스 D 전력 증폭기，1W/8Ω 스피커 지원(선택 과목, 스피커 인터페이스)
• USB 호스트 인터페이스：
  • 외부 U 디스크/모바일 하드 디스크 스토리지
  • 휴대폰/태블릿으로 비디오 스트리밍，HDMI 비디오 디스플레이와 휴대폰 비디오 디스플레이를 동시에 실현
  • USB를 통해 RJ45 이더넷 포트를 이더넷 동글로 확장
• 매개변수 구성 직렬 포트(구성의 UART)：매개변수 구성을 위해 PC 또는 매개변수 제어 패널에 연결할 수 있습니다.，매개변수 구성을 위해 다른 호스트 컴퓨터에 연결할 수도 있습니다.(예: 드론 원격 제어)。구성 UART는 RS232 레벨입니다.；
• 투명한 데이터 전송 직렬 포트(데이터 UART)，RS232 수준；
• TF 카드 인터페이스(소프트웨어 업그레이드 및 유지보수를 위해、데이터 저장고)；
• DR2C 이중 안테나 COFDM 수신 모듈의 도킹 인터페이스；
• DR900 단일 안테나 COFDM 수신 모듈의 도킹 인터페이스；
• 3LED 조명：전원 표시기、RF 신호 수신 표시기、기록등；
• 두 개의 버튼：Key1 - OSD 켜기/끄기，Key2 - 비디오 녹화 켜기/끄기；
• 크기 99.7 x 86 mm(보드 가장자리에서 돌출된 인터페이스 장치 및 커넥터의 크기는 포함하지 않습니다.)；
• SHD3 PCB 보드 두께 1.6mm，가장 높은 전면 구성 요소는 7mm 미만입니다.，뒷면에 구성품 없음；
• 전원 전압：6V ~ 24V。

SHD3 디코더 보드 애플리케이션：

SHD3 보드는 VCAN사의 다른 모듈과 유연하게 사용할 수 있습니다.。SHD3 보드는 DR900과 별도로 사용할 수 있습니다.、DR2C 및 기타 COFDM 수신 복조 모듈이 함께 적층 및 조립됨，다양한 기능을 가진 COFDM 수신기 형성，COFDM 신호 수신 복조 및 오디오 및 비디오 디코딩 출력 실현。

1)SHD3은 DR900 단일 안테나 COFDM 수신 복조 모듈과 함께 사용됩니다.：

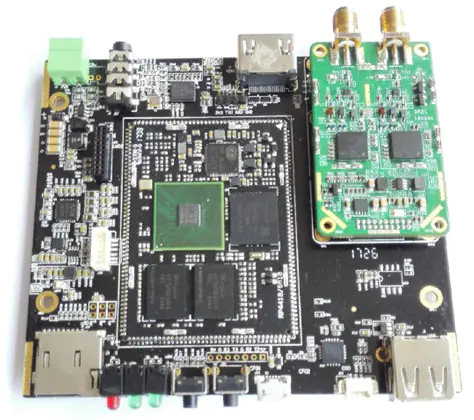

2)SHD3는 복조 모듈을 수신하는 DR2C 이중 안테나 COFDM과 함께 사용됩니다.：

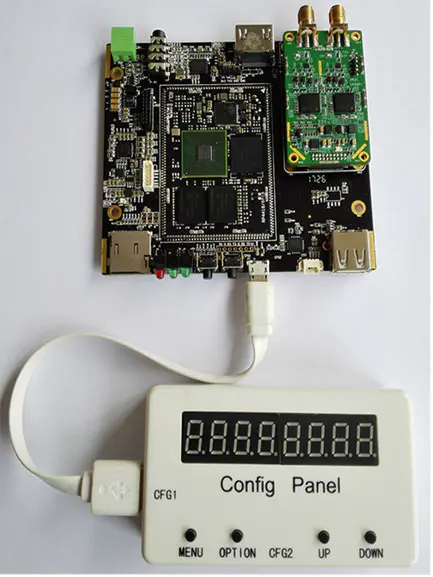

3)SHD3 보드의 구성 UART 인터페이스는 외부 직렬 제어 패널에 연결할 수 있습니다.，실행 매개변수 설정，작동 주파수 대역과 같은、무선 대역폭、비밀번호 수신 등의 설정。아래 그림은 USB 케이블을 통해 SHD3 보드에 연결된 직렬 포트 제어 패널 SconB의 개략도입니다.，SHD3 보드로 구동。

4)SHD3 보드의 USB 호스트 인터페이스는 외부 스마트폰 또는 태블릿에 연결할 수 있습니다.，재생 및 표시를 위해 비디오를 휴대폰이나 태블릿으로 스트리밍。VCAN은 비디오 재생 및 디스플레이를 위해 스마트폰 또는 태블릿에서 실행할 수 있는 Android APP 소프트웨어 Splayer를 제공합니다.。SHD3는 DR2C 또는 DR900을 통해 COFDM 무선 비디오를 수신합니다.，HDMI 디스플레이로 동시 출력、AV 모니터 및 스마트폰 또는 태블릿에서 비디오 재생。

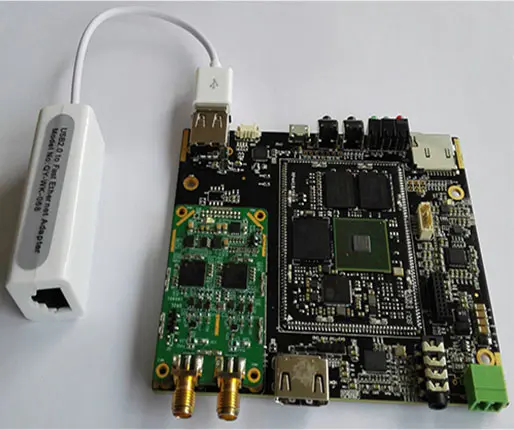

5)SHD3 보드의 USB 호스트 인터페이스는 외부 USB 네트워크 포트 어댑터와 연결할 수 있습니다.，DR2C 또는 DR900에서 수신한 COFDM 무선 비디오 스트림을 USB 네트워크 포트 어댑터를 통해 PC 네트워크 포트 또는 NVR 장치로 전송，디코딩 및 재생。

6)SHD3 보드의 USB 호스트 인터페이스는 외부 USB 네트워크 포트 어댑터에 연결됩니다.，대기 시간이 짧은 디코딩 및 재생을 위해 네트워크 포트를 통해 H264 비디오 스트림 입력。
