Convertitore di frequenza verso il basso da 2,4 G a 250 Mhz DVB-T COFDM Digital HDTV RF Scheda del modulo a microonde
Convertitore di frequenza verso il basso da 2,4 G a 250 Mhz DVB-T COFDM Digital HDTV RF Scheda del modulo a microonde

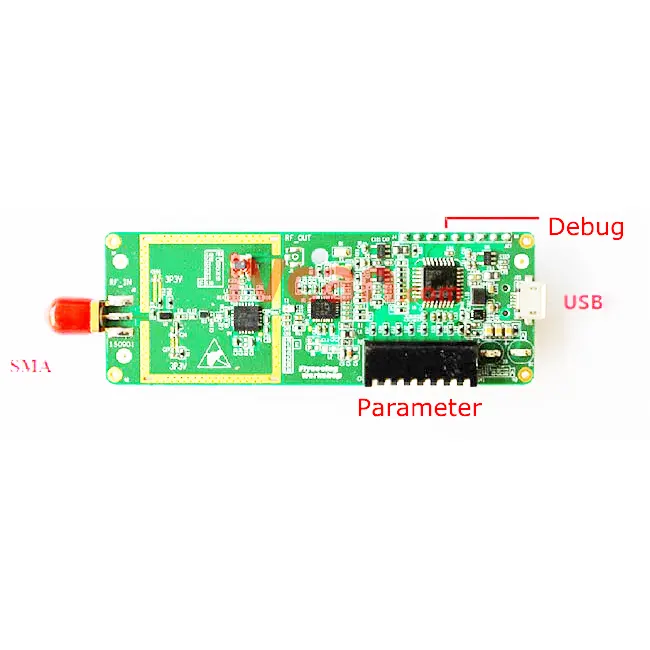

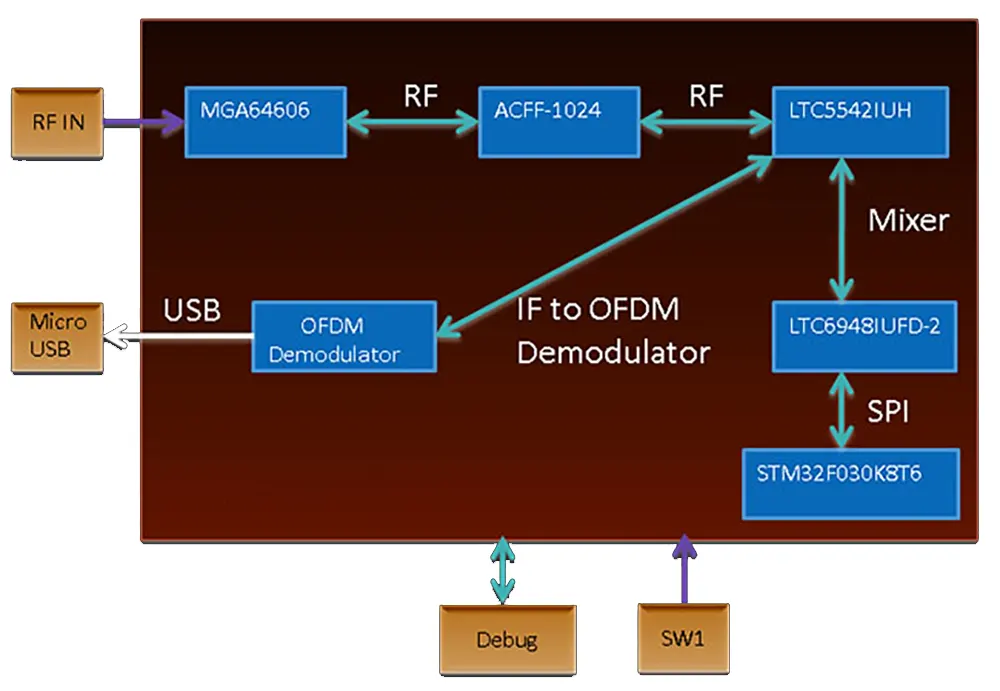

La scheda del convertitore di frequenza converte il segnale di frequenza RF a 2,4 GHz ricevuto in un segnale a 250 MHz e quindi lo converte in un segnale digitale tramite la demodulazione OFDM nel modulo di demodulazione del canale.
Sommario
Caratteristiche
Frequenza operativa: 2.400GHz ~ 2,483 GHz
interfaccia RF: Interfaccia antenna SMA
Ricevere sensibilità: -97±1dbm a 8MHz, -98±1dbm a 6MHz
Interruttore di impostazione dei parametri a 8 bit definibile (impostazione dei parametri di ricezione e demodulazione)
Interfaccia micro USB (Slave USB), collegare il video demodulato ai laptop, compresse, cellulari, e altri dispositivi per la decodifica e la riproduzione H.264. Forniamo il driver WindowsAndroid e il supporto della libreria software di decodifica e riproduzione H.264 ottimizzata.
Tensione di alimentazione: 5V
le dimensioni della scheda: 86e altri dispositivi per la decodifica e la riproduzione H.264

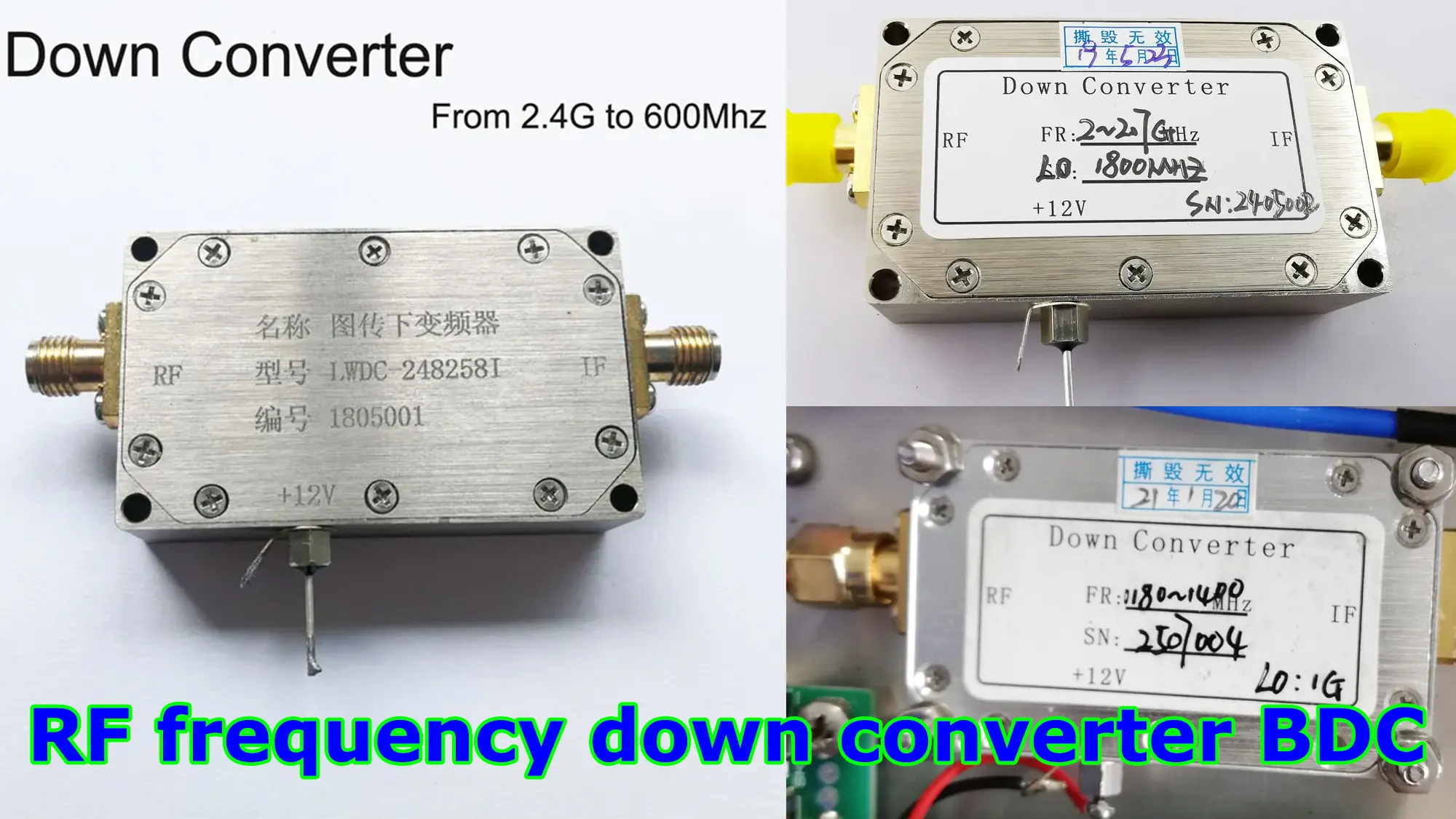

Convertitore BDC Block Down
Convertitore BDC Block Down
3200-3800MHz a 200-800MHz COFDM Down Converter BDC – Shifter di frequenza RF
Convertitore BDC Block Down
Convertitore BDC Block Down
1600-2200 Convertitore in giù di frequenza MHz in 200-800 Mixer MHZ BDC
Convertitore BDC Block Down
Convertitore BDC Block Down
Convertitore BDC Block Down
Frequenza da 2100-2500 Mhz fino a 350-750 Mhz COFDM RF Down Converter BDC
Convertitore BDC Block Down
e altri dispositivi per la decodifica e la riproduzione H.264

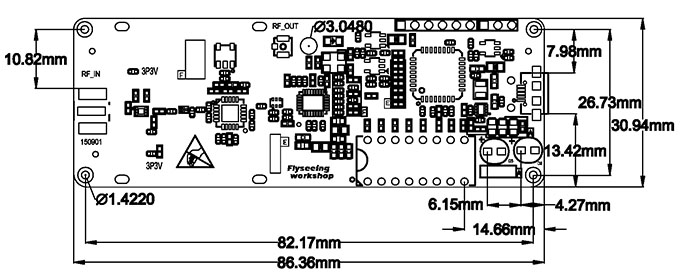

Dimensione
e altri dispositivi per la decodifica e la riproduzione H.264、e altri dispositivi per la decodifica e la riproduzione H.264、e altri dispositivi per la decodifica e la riproduzione H.264， Perciò, e altri dispositivi per la decodifica e la riproduzione H.264， Amplificatore a basso rumore configurabile all'ingresso del prodotto.
La frequenza può essere personalizzata
Domande frequenti
Un downconverter a blocchi di frequenza RF (BDC) per trasmettitori video wireless è un dispositivo in grado di convertire una gamma ad alta frequenza in una gamma a bassa frequenza.
Tipicamente utilizzato sul lato del trasmettitore video wireless. Per esempio,
- Convertitore da 5,8 G a 2,4 G
- Convertitore da 2,4 G a 1,2 G
- Convertitore da 1,2 G a 600 Mhz
Ciò è dovuto al fatto che le frequenze di trasmissione wireless in molti paesi o regioni sono limitate dalle leggi e dai regolamenti locali.
Non è consentito l'uso in una gamma di frequenza specifica.
Per modificare la frequenza operativa del trasmettitore e del ricevitore, è richiesta la conversione verso il basso o verso l'alto. Assicurarsi che la frequenza di trasmissione sia conforme alle leggi e ai regolamenti locali.
C'è anche il caso in cui la frequenza di ricezione professionale è fissa, per esempio, tra 300-800Mhz.
Affinché la frequenza del trasmettitore sia accoppiata, tLa frequenza del trasmettitore 1.2G deve essere ridotta.
Tutto ciò richiede l'uso di un downconverter di frequenza per la trasmissione video wireless.
sì, il nostro ingegnere professionista ha risposto, possiamo farlo. E, prima della consegna, vi mostreremo il video di prova.
sì, il nostro ingegnere professionista conferma che possiamo riprogettare e modificare alcuni componenti chiave per farlo. Sicuro, prima della consegna, vi mostreremo il video di prova.
Grazie per la vostra richiesta, Verificherò con il nostro ingegnere.
Grazie per la vostra richiesta. Possiamo personalizzare per te.
Vi preghiamo di comunicarci i dettagli delle specifiche dei moduli trasmettitore e ricevitore.
Domanda: Siamo interessati a n.1 downconverter della 950-1500 Mhz a 350-850 Mhz e n.1 upconverter da 350-850 Mhz a 950-1500 Mhz. Oscillatore locale 1800 Mhz.
sì, Ecco le nostre specifiche per i vostri riferimenti.
Scheda tecnica del blocco convertitore di frequenza
|
Articolo |
specificazione |
|
frequenza di ingresso |
950 MHz ~ 1550 MHz |
|
frequenza di uscita |
350 MHz ~850 MHz |
|
Frequenza locale |
1800 MHz |
|
SPAN |
500MHz |
|
Figura rumore |
≤1,5 dB |
|
guadagno |
25 dB |
|
Perdita del trasportatore |
≤-20dBm |
|
Irregolarità della cinghia(8MHz) |
≤1,5 dB |
|
IIP3: |
≥15dBm |
|
livello di ingresso massimo |
-10dBm |
|
ROS |
≤1.5 |
|
temperatura di funzionamento |
-10～+60℃ |
|
corrente di tensione |
12V/240 mA |
|
Interfaccia RF |
SMA-50KFD |
|
dimensione |
108*48*15mm |
|
Modalità di alimentazione |
Presa di alimentazione |
Scheda tecnica del blocco convertitore Frequency Up
|
Articolo |
specificazione |
|
frequenza di ingresso |
350 MHz ~850 MHz |
|
frequenza di uscita |
950 MHz ~ 1550 MHz |
|
Frequenza locale |
1800 MHz |
|
SPAN |
500MHz |
|
Figura rumore |
≤1,5 dB |
|
guadagno |
25 dB |
|
Perdita del trasportatore |
≤-20dBm |
|
Irregolarità della cinghia(8MHz) |
≤1,5 dB |
|
IIP3: |
≥15dBm |
|
livello di ingresso massimo |
-10dBm |
|
ROS |
≤1.5 |
|
temperatura di funzionamento |
-10～+60℃ |
|
corrente di tensione |
12V/240 mA |
|
Interfaccia RF |
SMA-50KFD |
|
dimensione |
108*48*15mm |
|
Modalità di alimentazione |
Presa di alimentazione |
Domanda: Se un segnale di -25 dbm entra, quale livello ha l'uscita nascosta?
Risposta: 0 dBm
Non è possibile effettuare una conversione di frequenza 1.0-2.5 GHz a 5.8 GHz.
Ma possiamo produrre la frequenza da cui convertire 1.0-2.5 GHz a 4,3 G~5,8 GHz. Ogni frequenza di ingresso aggiunge 3,3G (3300Mhz) alla frequenza di uscita.
Convertitore verso il basso per la trasmissione di immagini video wireless
Denys –
Questo convertitore down sposta perfettamente i segnali di 1,4 GHz a 250 MHz, Abilitazione della compatibilità con ricevitori COFDM DVB-T standard senza alcuna degradazione del segnale evidente.
