Modul ekspansi RC-Hat

RC-Hat adalah papan ekspansi untuk RCB，Menyediakan antarmuka RJ45 standar untuk RCB、Antarmuka debugging SWD dari STM32、Antarmuka debug FPGA JTAG 14-pin dan antarmuka pin UART/SPI/RST dari STM32。Ukuran modul ekspansi RC-Hat sama dengan modul RCB(50X45mm)。

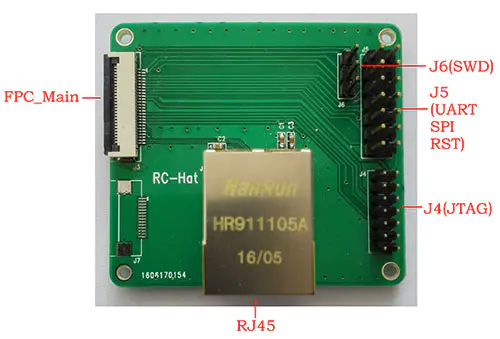

antarmukamenjelaskan：

    Antarmuka FPC_Main：Hubungkan ke antarmuka FPC_Main dari papan RCB melalui kabel FPC。

    antarmuka RJ45：Menyediakan antarmuka RJ45 standar untuk papan RCB。

    antarmuka J4：Pimpin antarmuka debugging JTAG dari papan RCB FPGA(14Jarum)。

    antarmuka J5：Pimpin antarmuka UART papan RCB、antarmuka SPI、antarmuka RST。

    antarmuka J6：Pimpin antarmuka debugging SWD dari MCU papan RCB。
