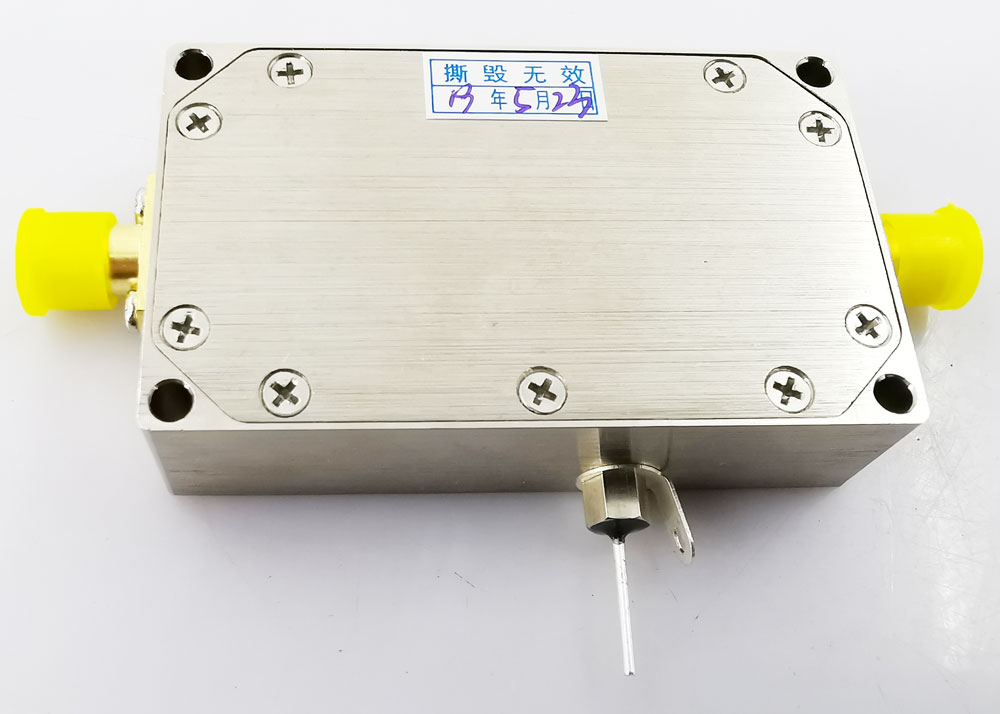

Digital Bawah Converter
Transmisi Video Nirkabel Frekuensi RF Konverter Turun Digital COFDM Frekuensi transfer 2.4G hingga 600Mhz rendah

Daftar isi
Angka penjualan
- frekuensi masukan dari 24000 untuk 600MHz (1800Mhz lebih rendah)
- bandwidth tinggi
- kebisingan fase rendah
- stabilitas frekuensi tinggi

Spesifikasi
RF Rentang Frekuensi: 2400 mhz
JIKA Rentang Frekuensi: 600 mhz
Mengembalikan kerugian:-12 dB
frekuensi Akurasi: ± 10 ppm
gambar Penolakan: 60 dbc
Kebosanan: ± 0,5 dB (8Bandwidth MHz)
konversi Gain: 25 dB
tahap Kebisingan (dBc / Hz)
dBc / Hz @ 1kHz ≤-80
dBc / Hz @ 10 kHz ≤-90
dBc / Hz @ 100KHz ≤-100
pasokan Tegangan: 10~ 15V
listrik saat ini: 100 mA
Operasi Kisaran Suhu: +25 ℃

Pelabuhan
RF IN: SMA-50K
JIKA OUT: SMA-50K
Kekuatan + 12V: Tongkat
GND: lug solder
Catatan
- Konverter tidak perlu menambahkan penguat kebisingan rendah di bagian belakang.
- Uji aktual: uji loop tertutup di bawah frekuensi 2.4GHz / bandwidth 4MHz, sensitivitas penerima dapat mencapai -105dBm.
- frekuensi input mendukung 1 ~ 3GHz. (Kami dapat membantu menyesuaikan).
- frekuensi output mendukung 300 ~ 700MHz. (Kami dapat mendukung menyesuaikan).
Tentang video di atas:
Produk kami yang paling populer adalah pemancar dan penerima video nirkabel. Namun, beberapa klien memerlukan modifikasi frekuensi transmisi untuk memenuhi permintaan hukum setempat, dalam hal ini blok konverter naik-turun frekuensi digital akan berguna. Salah satu pelanggan meminta kami menyesuaikan konverter penurunan frekuensi RF untuk pemancar video nirkabel 2.4G miliknya. Jadi frekuensi inputnya adalah 2.4GHz, frekuensi keluarannya adalah 600MHz, dan frekuensi lowdown adalah 1800MHz. Kami membuat sampel sesuai dengan spesifikasinya. Jadi saya tunjukkan padanya video sederhana yang menunjukkan pemancar 2.4G dan penerima 600Mhz bekerja dengan benar. Jika Anda memiliki persyaratan serupa, seperti input frekuensi 1-3G dan output 300-700Mhz, silakan hubungi kami untuk solusi khusus.


FAQ
Pengonversi blok frekuensi RF (BDC) untuk pemancar video nirkabel adalah perangkat yang dapat mengubah rentang frekuensi tinggi ke rentang frekuensi rendah.
Biasanya digunakan di sisi pemancar video nirkabel. Sebagai contoh,
- Dari konverter turun 5.8G ke 2.4G
- Dari konverter turun 2.4G ke 1.2G
- Konverter turun dari 1.2G ke 600Mhz
Hal ini disebabkan oleh fakta bahwa frekuensi transmisi nirkabel di banyak negara atau wilayah dibatasi oleh undang-undang dan peraturan setempat.
Tidak diizinkan untuk digunakan dalam rentang frekuensi tertentu.
Untuk mengubah frekuensi operasi pemancar dan penerima, konversi turun atau konversi naik diperlukan. Pastikan frekuensi transmisi sesuai dengan hukum dan peraturan setempat.
Ada juga kasus di mana frekuensi penerimaan profesional ditetapkan, sebagai contoh, antara 300-800Mhz.
Agar frekuensi pemancar dipasangkan, tfrekuensi pemancar 1.2G harus dikurangi.
Semua ini memerlukan penggunaan konverter frekuensi untuk transmisi video nirkabel.
iya nih, insinyur profesional kami menjawab, kita bisa melakukannya. Dan, sebelum pengiriman, kami akan menunjukkan video uji.
iya nih, insinyur profesional kami menegaskan bahwa kami dapat mendesain ulang dan memodifikasi beberapa komponen utama untuk melakukan itu. Tentu, sebelum pengiriman, kami akan menunjukkan video uji.
Terima kasih atas pertanyaan Anda, Saya akan memeriksa dengan insinyur kami.
Terima kasih atas pertanyaan Anda. Kami dapat menyesuaikannya untuk Anda.
Tolong beri tahu kami detail spesifikasi modul pemancar dan penerima Anda.
Pertanyaan: Kami tertarik dengan downconverter n.1 dari 950-1500 Mhz ke 350-850 Mhz dan n.1 upconverter dari 350-850 Mhz ke 950-1500 mhz. Osilator lokal 1800 mhz.
iya nih, Berikut adalah spesifikasi kami untuk referensi Anda.
Lembar spesifikasi Blok Konverter Frekuensi Turun
|
Barang |
Spesifikasi |
|
frekuensi masukan |
950 MHz ~1550MHz |
|
frekuensi keluaran |
350 MHz~850MHz |
|
Frekuensi lokal |
1800 MHz |
|
MENJANGKAU |
500MHz |
|
kebisingan Gambar |
≤1,5dB |
|
memperoleh |
25 dB |
|
Kebocoran pembawa |
≤-20dBm |
|
Ketidakrataan sabuk(8MHz) |
≤1,5dB |
|
IIP3: |
≥15dBm |
|
tingkat masukan maksimum |
-10dBm |
|
VSWR |
≤1.5 |
|
suhu operasi |
-10~+60℃ |
|
tegangan arus |
12V/240mA |
|
Antarmuka RF |
SMA-50KFD |
|
ukuran |
108*48*15mm |
|
Modus catu daya |
Catu daya soket |

Lembar spesifikasi Blok Konverter Frekuensi Naik
|
Barang |
Spesifikasi |
|
frekuensi masukan |
350 MHz~850MHz |
|
frekuensi keluaran |
950 MHz ~1550MHz |
|
Frekuensi lokal |
1800 MHz |
|
MENJANGKAU |
500MHz |
|
kebisingan Gambar |
≤1,5dB |
|
memperoleh |
25 dB |
|
Kebocoran pembawa |
≤-20dBm |
|
Ketidakrataan sabuk(8MHz) |
≤1,5dB |
|
IIP3: |
≥15dBm |
|
tingkat masukan maksimum |
-10dBm |
|
VSWR |
≤1.5 |
|
suhu operasi |
-10~+60℃ |
|
tegangan arus |
12V/240mA |
|
Antarmuka RF |
SMA-50KFD |
|
ukuran |
108*48*15mm |
|
Modus catu daya |
Catu daya soket |
Pertanyaan: Jika sinyal -25 dbm masuk, tingkat apa yang memiliki output rahasia?
Menjawab: 0 dBm
Kami tidak dapat melakukan konversi frekuensi naik 1.0-2.5 GHz ke 5.8 GHz.
Tapi kami bisa memproduksinya frekuensi naik konversi dari 1.0-2.5 GHz hingga 4,3G~5,8GHz. Setiap frekuensi masukan tambahkan 3.3G (3300mhz) ke frekuensi keluaran.
Apa DDC
Dalam pemrosesan sinyal digital, digital down-converter (DDC) mengkonversi digital, sinyal terbatas pita ke sinyal frekuensi yang lebih rendah pada laju pengambilan sampel yang lebih rendah untuk menyederhanakan tahapan radio berikutnya. Proses ini mempertahankan semua informasi dalam sinyal asli kurang yang hilang pembulatan kesalahan dalam proses matematika. Input dan output sinyal dapat sampel nyata atau kompleks. Seringkali DDC mengkonversi dari frekuensi radio mentah atau frekuensi menengah ke sinyal baseband kompleks.
Arsitektur
Sebuah DDC terdiri dari tiga subkomponen: synthesizer digital langsung (DDS), sebuah low-pass filter (LPF), dan sampler bawah (yang dapat diintegrasikan ke dalam low-pass filter). DDS menghasilkan sinusoid kompleks di frekuensi menengah (JIKA). Perkalian dari frekuensi menengah dengan sinyal input menciptakan gambar yang berpusat di jumlah dan perbedaan frekuensi (yang mengikuti dari sifat pergeseran frekuensi dari transformasi Fourier). Filter low-pass melewatkan perbedaannya (yaitu. baseband) frekuensi sementara menolak gambar sum frekuensi, menghasilkan baseband representasi kompleks sinyal asli. Dengan asumsi pilihan bandwidth IF dan LPF yang bijaksana, sinyal baseband kompleks matematis setara dengan sinyal asli. Dalam bentuk baru, itu dapat dengan mudah diambil sampelnya dan lebih nyaman untuk banyak algoritma DSP. Apapun yang cocok filter low-pass dapat digunakan termasuk FIR, IIR, dan filter CIC. Pilihan yang paling umum adalah filter FIR untuk jumlah penipisan yang rendah (kurang dari sepuluh) atau filter CIC diikuti dengan filter FIR untuk rasio pengambilan sampel yang lebih besar.
Variasi pada DDC
Beberapa variasi pada DDC sangat membantu, termasuk banyak yang masukan sinyal umpan balik ke DDS. Ini termasuk:
- Loop terkunci fase pemulihan pembawa yang diarahkan pada keputusan di mana I dan Q dibandingkan dengan titik konstelasi ideal terdekat dari sinyal PSK, dan sinyal error yang dihasilkan disaring dan dimasukkan kembali ke dalam DDS
- Sebuah loop Costas di mana saya dan Q dikalikan dan low pass disaring sebagai bagian dari BPSK / QPSK lingkaran pemulihan pembawa
Pelaksanaan
DDCs yang paling sering diimplementasikan dalam logika dalam bidang-programmable gate array atau aplikasi-spesifik sirkuit terpadu. Sementara implementasi perangkat lunak juga mungkin, operasi di DDS, pengganda, dan tahapan masukan dari filter lolos rendah semuanya berjalan pada laju pengambilan sampel dari data masukan. Data ini umumnya diambil langsung dari analog ke digital converter (ADC) sampling pada puluhan atau ratusan MHz. CORDIC merupakan salah satu alternatif penggunaan multiplier dalam implementasi digital down converter.

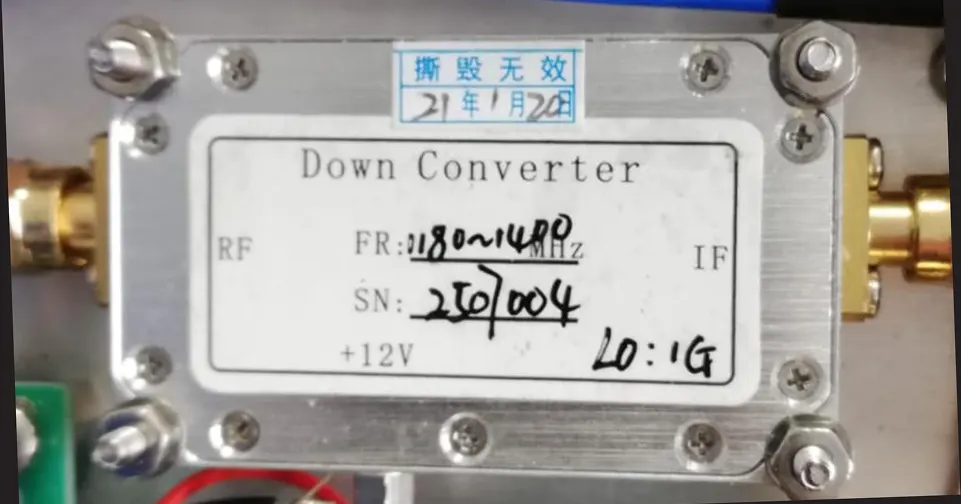

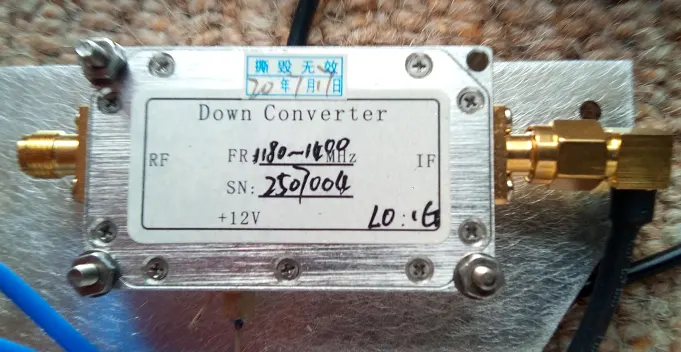

Ini adalah proyek khusus klien, 1300~1400 Mhz masukan konverter turun ke 300-400Mhz.

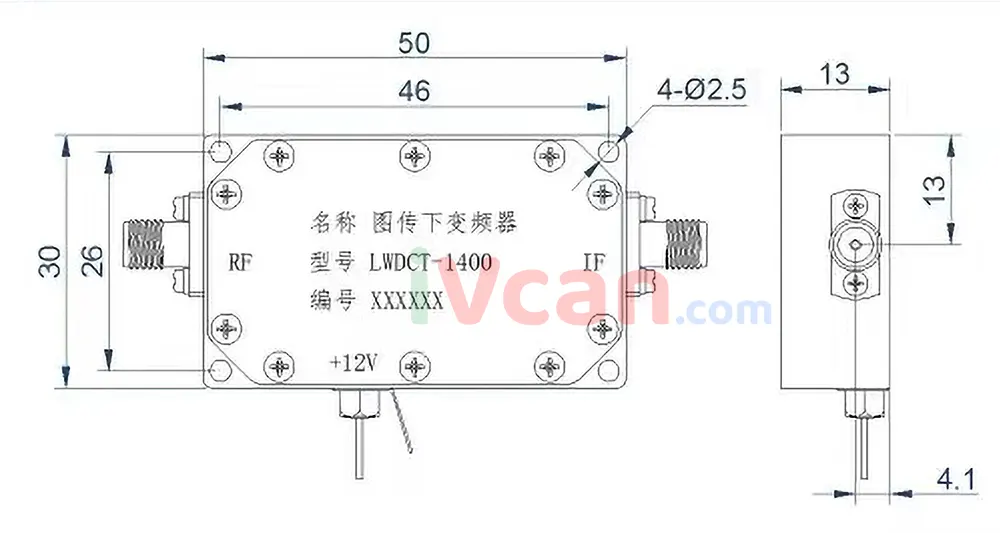

Transmisi gambar downconverter pemasok China Shenzhen, Kustomisasi frekuensi

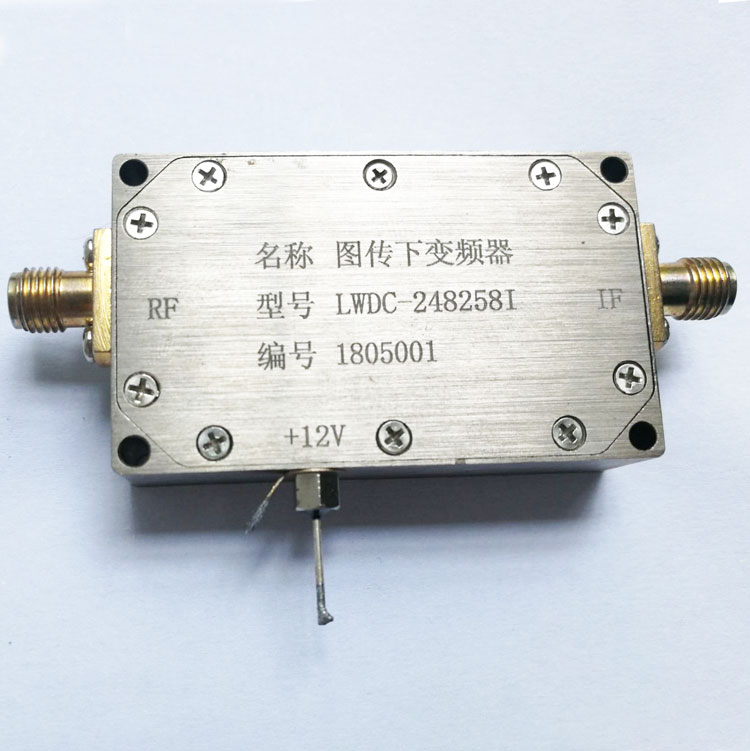

nama: Pengonversi gambar
model: LWDC-248258I
Penomoran: 1805001
RF +12V JIKA

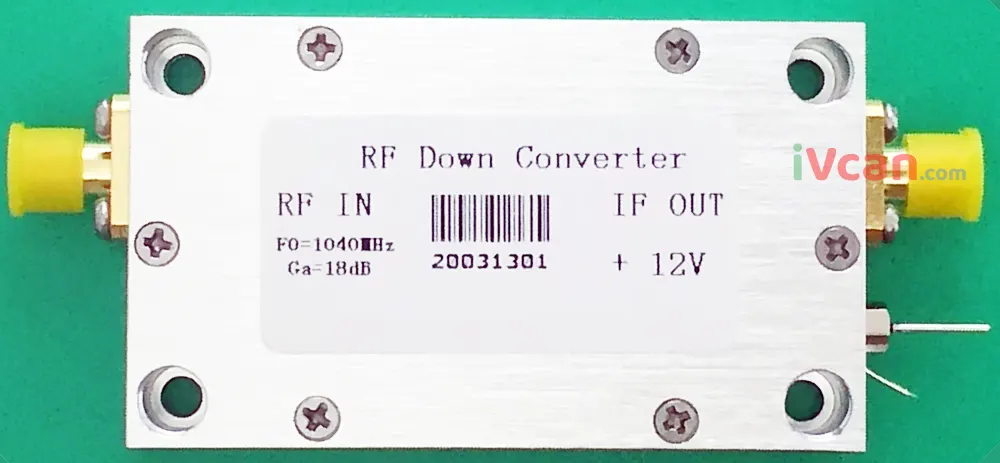

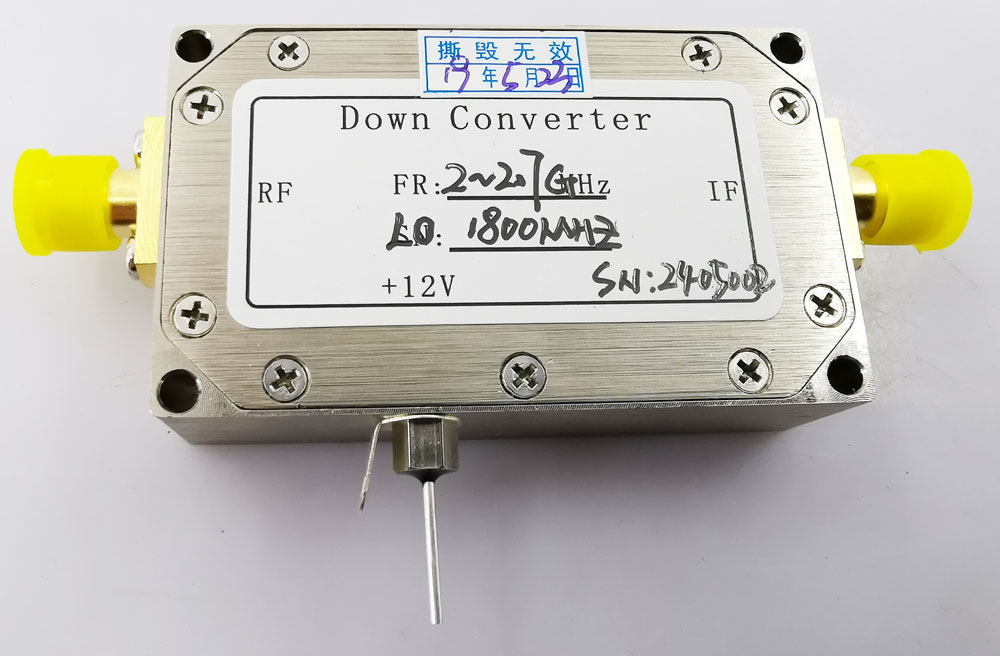

Nama: Konverter Turun RF

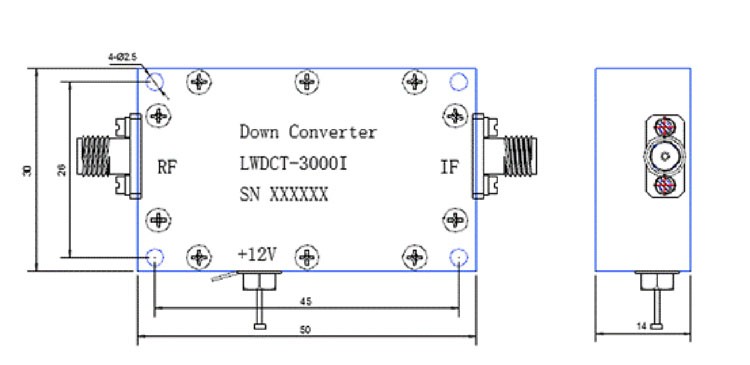

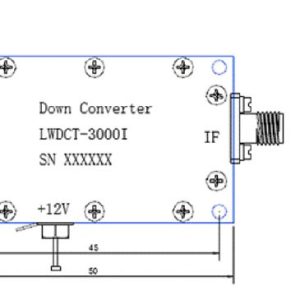

Model: LWDC-3000I
Model: LWDC-1400
Masukan frekuensi 2G~2.7G(2000~2700Mhz)
Lebih rendah: 1800mhz
Keluaran frekuensi: 200Mhz-700Mhz
SN2405002

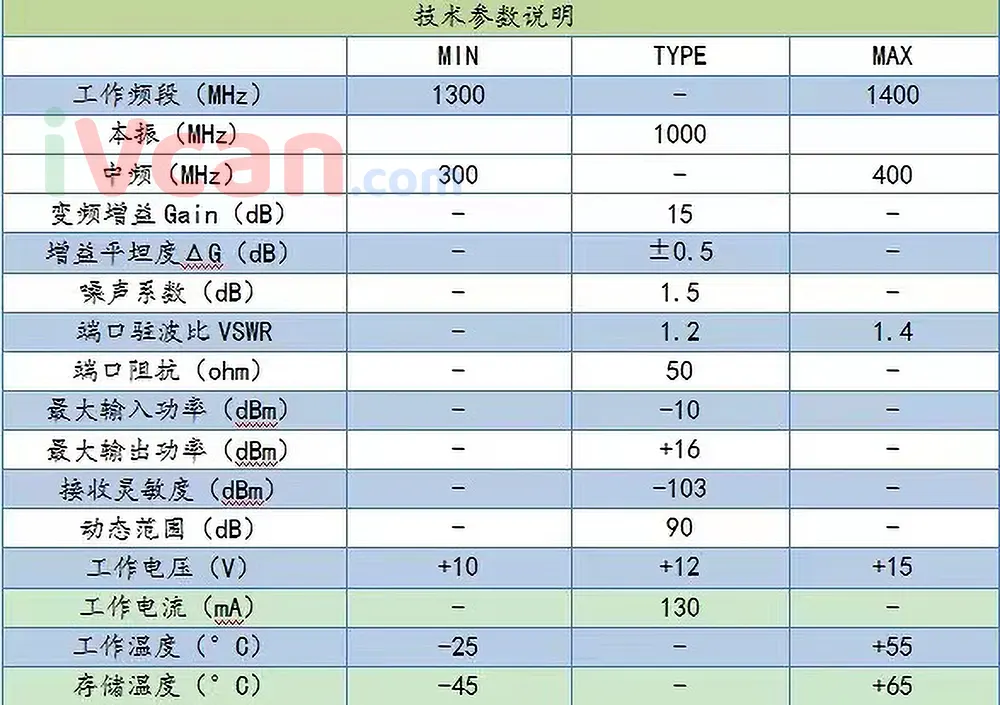

| MIN | TIPE | PC4089 dengan standar NSTC | ||
| Pita frekuensi operasi (MHz) | 1300 | – | 1400 | Pita frekuensi kerja (MHz) |
| Osilator lokal (MHz) | 1000 | Osilator lokal (MHz) | ||
| frekuensi menengah (MHz) | 300 | – | 400 | Frekuensi menengah (MHz) |
| Keuntungan konversi, Keuntungan(dB) | 18 | 20 | 22 | Keuntungan konversi, Keuntungan(dB) |
| Dapatkan Kerataan (dB) | ±1 | – | Dapatkan kerataan(dB) | |
| Angka kebisingan (dB) | 1.5 | – | Angka Kebisingan(dB) | |
| Rasio Gelombang Berdiri Port VSWR | 1.5 | 1.8 | 2 | Rasio Gelombang Berdiri Port VSWR |
| impedansi port(ohm) | 50 | – | impedansi port(ohm) | |
| Daya masukan maksimum (dBm) | -5 | Daya input maksimum (dBm) | ||
| Daya keluaran maksimum (dBm) | 15 | Daya keluaran maksimum (dBm) | ||
| tegangan kerja (V) | 10 | 12 | 15 | Tegangan operasi (V) |
| saat operasi (mA) | 130 | 150 | 180 | Arus operasi (mA) |
| Suhu Operasional (° C) | -25 | 55 | Suhu pengoperasian (°C) | |
| suhu penyimpanan (° C) | -45 | 65 | Suhu penyimpanan (C) | |
| Dimensi mm (tanpa konektor) | 62x32x14mm | Dimensi mm (tanpa konektor) |


Sesuaikan Unduhan Lembar Spesifikasi Frekuensi
| Barang | Parameter |
| frekuensi masukan | 2100 MHz~2500MHz |
| frekuensi keluaran | 350 MHz ~750MHz |
| Frekuensi lokal | 1750 MHz |
| kebisingan Gambar | ≤1,5dB |
| memperoleh | 15 dB |
| Kebocoran pembawa | ≤-20dBm |
| Ketidakrataan sabuk(8MHz) | ≤1,5dB |
| IIP3: | ≥15dBm |
| tingkat masukan maksimum | 0dBm |
| VSWR | ≤1.5 |
| suhu operasi | -10~+60℃ |
| tegangan arus | ≤12V/240mA |
| Antarmuka RF | N-50KFD |
| ukuran | 108*48*22mm |
| Modus catu daya | Catu daya daring |
