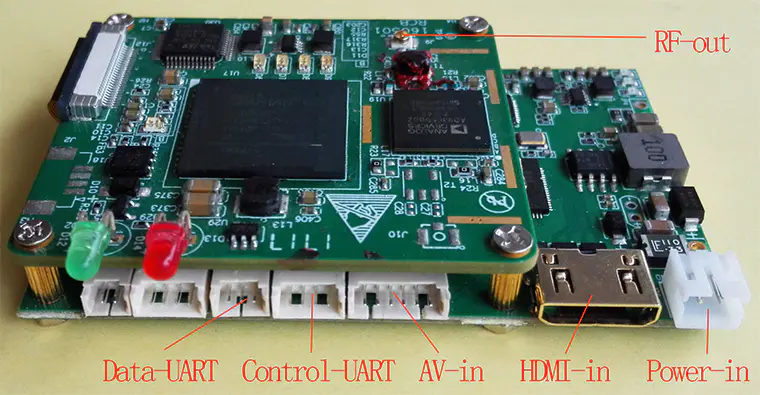

מודול משדר SUE5RCB COFDM
— מודול משדר COFDM וידאו HD עם ממשק כניסת HDMI/AV
— מקודד וידאו H.265/H.264
לוח אפנן מקודד מודול משדר SUE5RCB COFDM כולל כניסות HDMI/AV עם טכנולוגיית אפנון COFDM וקידוד H.265/H.264 המשלימים שידור אודיו וידאו בתנועה מהירה ו-NLOS (אין קו ראייה) תנאים עם חביון נמוך. SUE5&מודול RCB מורכב משני לוחות(לוח קודקוד וידאו ולוח אפנון COFDM) עם חיבור כבלים שטוח. המודול מספק גם UART שידור שקוף אחד(דרך אחת).
לוח מודולטור מקודד של מודול משדר SUE5RCB COFDM יכול לעבוד במצבי תכונות שונים עם קושחה שונה שיש לציין לפני שליחתו. תכונות ברירת המחדל הרגילות של מודול SUE5RCB:
- H.265 דחיסת וידאו ומודולציה של COFDM
- כניסת וידאו דרך ממשק HDMI או AV
- רזולוציית Full HD, מקסימום 1080p/i @60fps
- תדר עבודה מתכוונן, רוחב פס, משדר וידאו אלחוטי SDI עבור משדר COFDM לטווח ארוך של מצלמה, כוח RF, וכו.
ברירת המחדל של התכונות הרגילות של מודול המשדר SUE5RCB יתווסף עם מודול המקלט SHD5+DR2C. זמן השהיה של וידאו HD מהזנת המשדר למסך ה-HDMI של המקלט הוא בערך 200ms עד 250ms.
תכונות שצוינו מיושמות עם קושחה שונה:
- דחיסת וידאו רגילה H.264;
בשילוב עם SHD4&מודול מקלט DR2C. - דחיסת וידאו קניינית H.264 השתמשו רק במסגרות P עבור החביון הנמוך ביותר;
בשילוב עם SHD4&מודול מקלט DR2C עם קושחה שצוינה. משך הווידאו מהזנת המשדר למסך ה-HDMI של המקלט הוא כ-50ms עד 130ms. - כניסת וידאו דרך HDMI + ממשק AV, שני ערוצים דחיסת וידאו, והועבר
בשילוב עם SHD5&מודול מקלט DR2C עם קושחה שצוינה.
מִפרָט:
IO
| קלט וידאו HD | HDMI מיני, סוג HDMI “B” מַחבֵּר |
| קלט וידאו מורכב | 6מחבר PIN PH1.25mm |
| נתונים uart | 3מחבר PIN PH1.25mm, TTL |
| בקרת uart | 4מחבר PIN PH1.25mm, TTL |
| RS232 אופציונלי | 2PIN PH2.0MM מחבר |
| פלט RF | תיכון |
וויסות
| פורמטים של אפנון | COFDM(DVB-T) |
| מובילים | 2K |
| רוחב פס | RS232 אופציונלי, RS232 אופציונלי |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
| משמר מרווח | 1/32, 1/16, 1/8, 1/4 |
| קבוצת כוכבים | QPSK, 16QAM, 64QAM |
| קצבי סיביות | 0.5RS232 אופציונלי |
RF
| תחומי תדרים | 200MHz~2300MHz(ניתן לתמוך בלהקות אחרות עם ייצור מיוחד) |
| גודל שלב כוונון | 1KHz |
| מתוך כוח | ניתן להגדרה, מקסימום -5dBm(בכפוף לתדירות) |
וידאו ואודיו
| קלט וידאו | HDMI או CVBS, RS232 אופציונלי |
| פורמטי וידאו | 1080RS232 אופציונלי, 1080RS232 אופציונלי, 1080@30P, 1080@25P, 1080@24P, 1080@60I, 1080@ 50I, 1080@30I, 720RS232 אופציונלי, 720RS232 אופציונלי, 720@30P, …… 720*480 60אני(NTSC), 720*576 50אני(יָדִיד) |
| קידוד וידאו | H.265 |
| קלט אודיו | HDMI משובץ או שמע אנלוגי |
| קידוד אודיו | AAC, 16קצת, סטריאו, 32Kbps |
| הצף | AES256 |
ניטור ובקרה
הגדרת משדר מקיפה עם לוח תצורה או מחשב Windows באמצעות בקרת UART.
טווח טמפרטורות
מפרט מלא: 0° עד +70 מעלות צלזיוס אווירה
אִחסוּן: -40 מעלות עד +80 מעלות צלזיוס
דרישות חשמל
טווח קלט: 7~24VDC
צריכת חשמל: <300mA@12V
מאפיינים פיזיים
ממדים: 70x45x13mm(לא כולל מחברים מחוץ ללוח)
מומלץ לוח אפנן מקודד של מודול משדר SUE5RCB COFDM.
