שידור NLOS COFDM על ידי שולח

שידור NLOS COFDM על ידי שולח

תיאור מוצר מפורט

כוח פלט RF:	2~5 וואט	תדירות:	300-900MHz(אוֹפְּצִיָה),12G/2.4G/5.8GHz(אישית)
מרחק:	1-3km On Ground NLOS	וויסות:	COFDM
דחיסת וידאו:	H.264/MEPG-4	מֵמַד:	180*100*60מ"מ

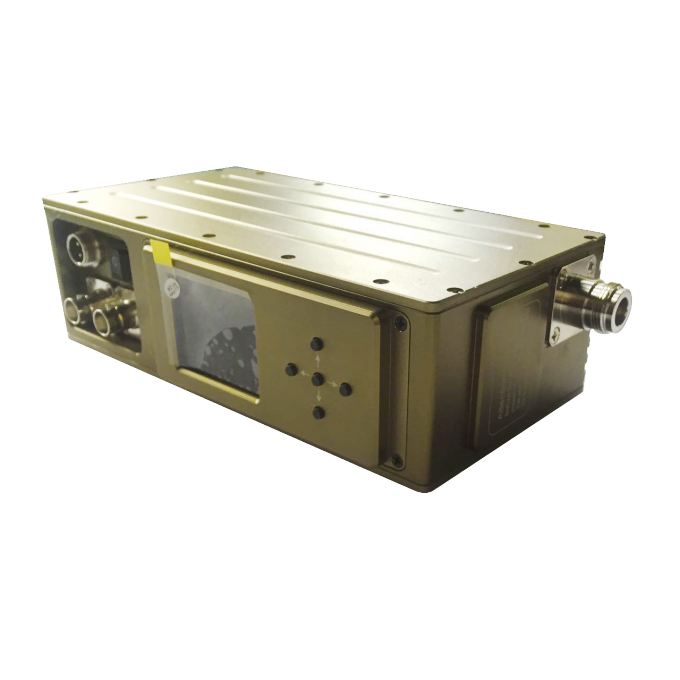

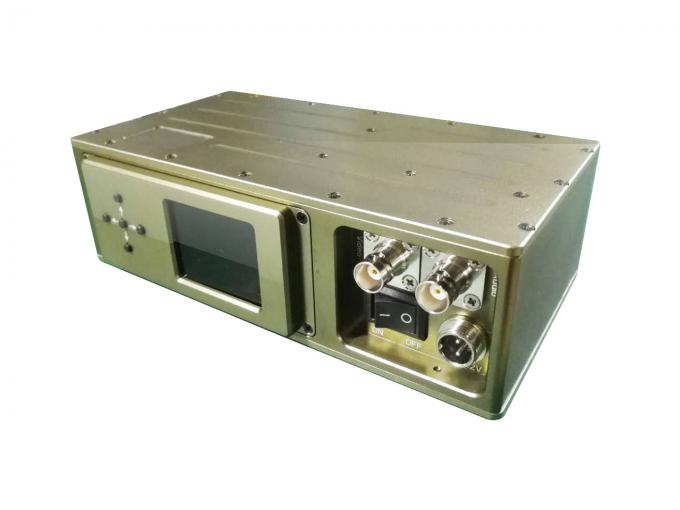

NLOS COFDM Broadcast AV Sender 2W – 5W Adjustable Digital Video Transmitter with Encryption

NLOS Digital Wireless Transmitter Introduction:

זהו עיצוב בלעדי COFDM משדר ומקלט. בעל אופי בעל עוצמה נמוכה, וממד קטן על המשדר, ואנחנו מספקים שיקולים נאותים יותר כדי להפוך אותו ליותר אינטואיטיבי וטבעי. השתמש בפורמט קידוד H.264 וב-COFDM (ריבוי חלוקת תדר אורתוגונלי מקודד) אפנון עם 4 channels receiver, provide a high-quality picture in resolution 720P, וחביון קצר.

פרמטרים של משדר:

תדירות	300-900MHz(מתכוונן),1.2G/2.4G/5.8GHz(אישית)
כוח פלט RF	2-5ואט(מתכוונן)
מתח	DC12V
וויסות	COFDM
קבוצת כוכבים	QPSK,16QAM,64QAM(אופציונאלי), QPSK/16QAM/64QAM @ 6/7/8MHz
רוחב פס	1.25/2.5/6/7/8MHz(אופציונאלי)
קצב העברה	2/4/6/8Mbps(אופציונאלי)
FEC	1/2,2/3,3/4,5/6,7/8(אופציונאלי)
משמר מרווח	1/32,1/16,1/8,1/4 (אופציונאלי)
קלט וידאו	1 קו PAL/NTSC וידאו אנלוגי
קלט אודיו	ערוץ סטריאו אנלוגי שמאל וימין
דחיסת וידאו	H.264
הצפנת מידע	AES 265 ביט / ALLTECH ערבול בסיסי
שְׁטִיחוּת	≤2dB(בטווח התדרים המלא) , ≤0.5dB (בתוך 8MHz)
מנשא	2K,8K
אות וידאו	1Vp-p@75Ω,הסתגלות NTSC/PAL
רזולוציה	720×576(יָדִיד) , 720× 480(NTSC)
ממשק RF	נ(F)
פורמט וידאו	PAL / NTSC(דגם זה תוכנן להעברת וידאו ונתונים אלחוטית עם קישור נתונים אלחוטי דו-כיווני)
ממשק	BNC
Built-in סוללה	2300mA, 3שעות
סביבת עבודה	-30~70°
מרחק NLOS	1-3km on ground with obstacles
מרחק LOS	100ק"מ מקסימום (במסוק); 6-10km on groud

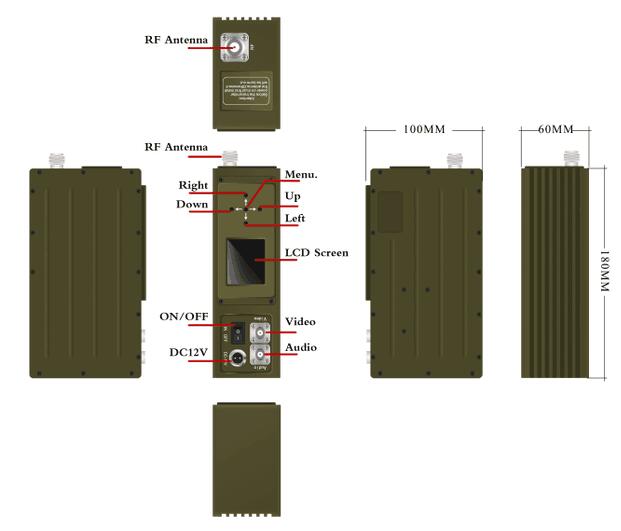

גודל	180*100*60מ"מ
מִשׁקָל	1444g(משקל נטו)

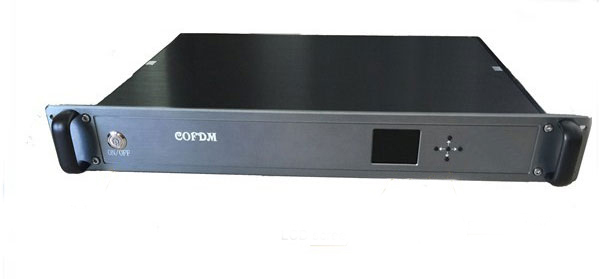

Standard one Channel Receiver:

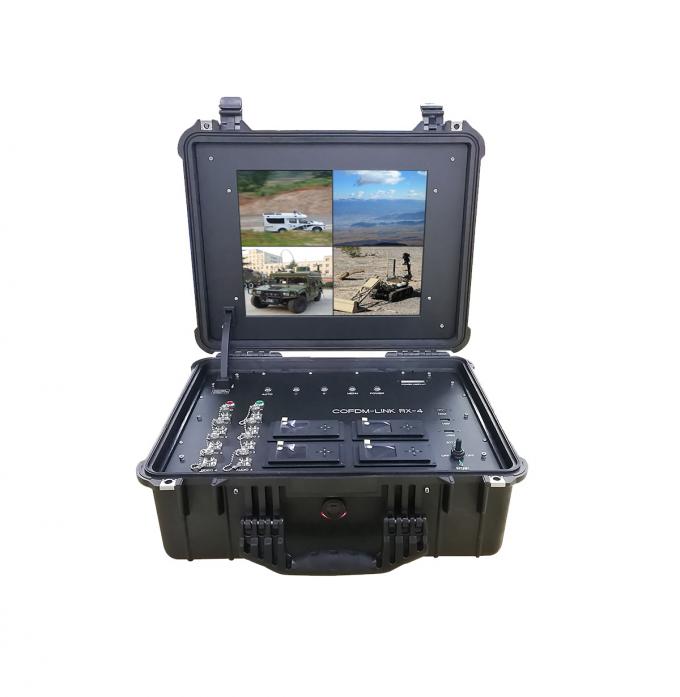

אופציונאלי 4 Channels Portable Receiver:
